Ваттметры поглощаемой мощности М3-99, ГРСИ 66805-17

Смотреть ГРСИ
66804-17

Номер госреестра:

66805-17

Наименование СИ:

Ваттметры поглощаемой мощности

Обозначение типа:

М3-99

Производитель:

ООО "ПрофКИП", г.Мытищи

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.03.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 65320

об утверждении типа средств измерений

Лист № 1

Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ваттметры поглощаемой мощности М3-99

Назначение средства измерений

Ваттметры поглощаемой мощности М3-99 (далее - ваттметр) предназначены для измере-

ния среднего значения мощности непрерывных и импульсно-модулированных сигналов в диа-

пазоне частот от 0 до 17,85 ГГц.

Описание средства измерений

Конструктивно ваттметр состоит из блока измерительного унифицированного (БИ) и

преобразователей приемных коаксиальных (далее - ППК) ПРОФКиП М3-90, ПРОФКиП М3-93,

ПРОФКиП М3-93/1, ПРОФКиП М3-95, ПРОФКиП М3-96 с неразъемным соединительным ка-

белем.

Принцип действия ваттметра основан на преобразовании СВЧ мощности в термоэлек-

тродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю

мощности СВЧ.

БИ разделен на функциональные узлы: 2 усилителя постоянного тока, аналого-цифровой

преобразователь, интерфейс канала общего пользования (далее - КОП), стабилизаторы.

Основными функциями БИ являются: усиление напряжения постоянного тока, его пре-

образование в цифровую форму, выдача в линейном масштабе результатов измерений на циф-

ровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном

токе, 80 и 800 мВт на постоянном токе.

Питание БИ осуществляется через трансформатор, закрепленный на задней панели блока

измерительного.

Управление работой ваттметра и обработка результатов преобразования осуществляется

с помощью микроконтроллера.

Работа ваттметра в составе автоматизированной измерительной системы обеспечивается

интерфейсом КОП.

Общий вид ваттметра поглощаемой мощности М3-99 показан на рисунках 1 - 6.

Место нанесения знака утверждения типа

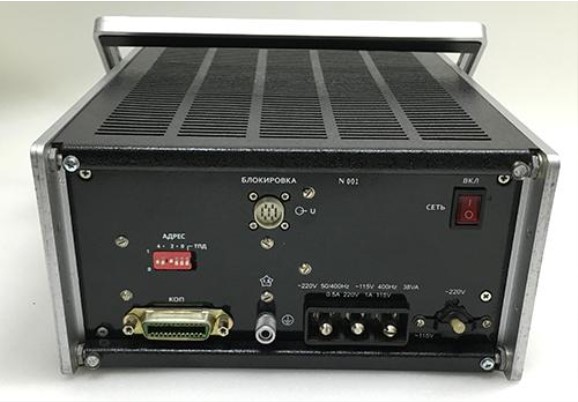

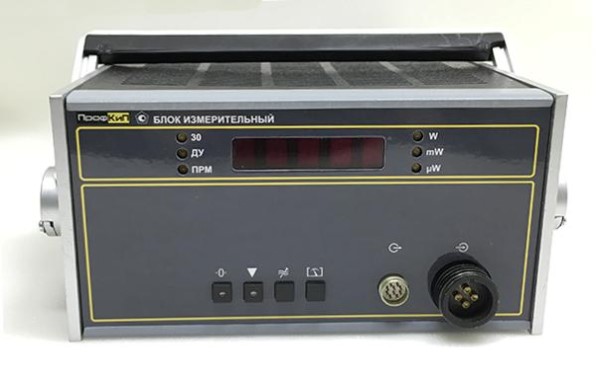

Рисунок 1 - Внешний вид блока измерительного унифицированного

Лист № 2

Всего листов 12

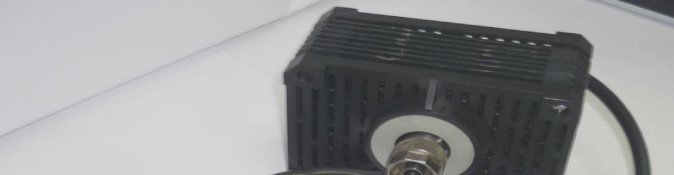

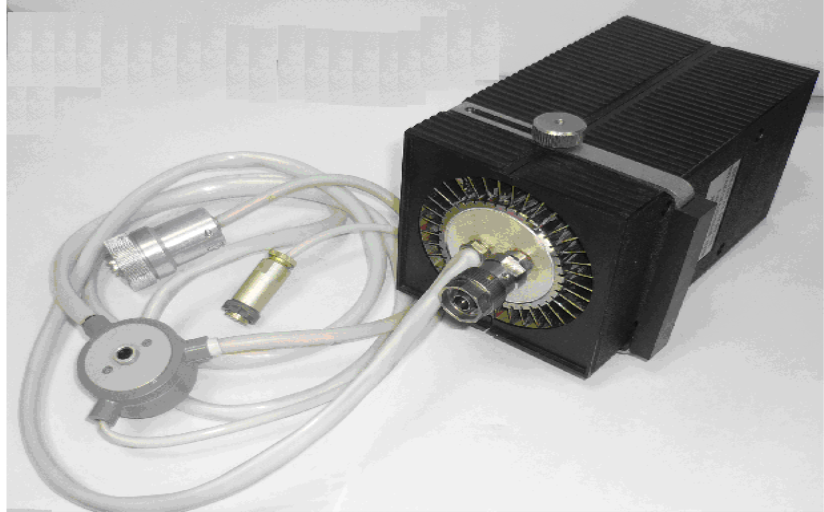

Рисунок 2 - Внешний вид ППК ПРОФКиП М3-90

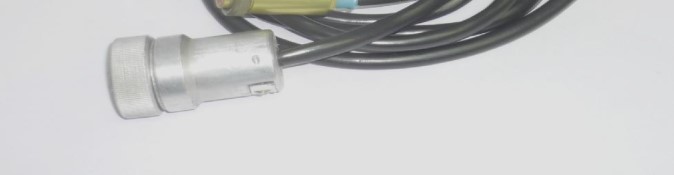

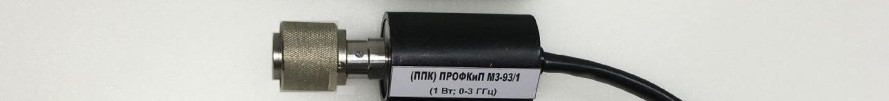

Рисунок 3 - Внешний вид ППК ПРОФКиП М3-93/1

Лист № 3

Всего листов 12

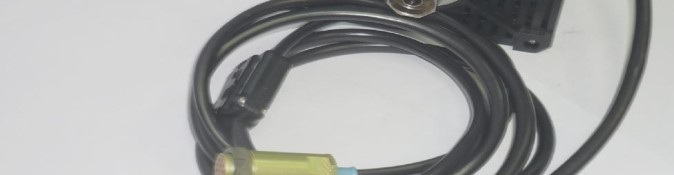

Рисунок 4 - Внешний вид ППК ПРОФКиП М3-93

Рисунок 5 - Внешний вид ППК ПРОФКиП М3-95

Лист № 4

Всего листов 12

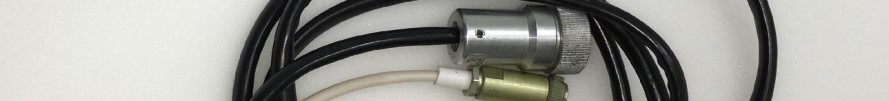

Рисунок 6 - Внешний вид ППК ПРОФКиП М3-96

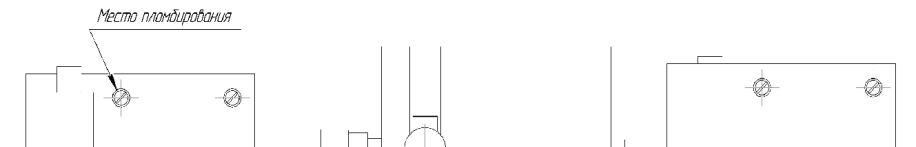

Место пломбирования

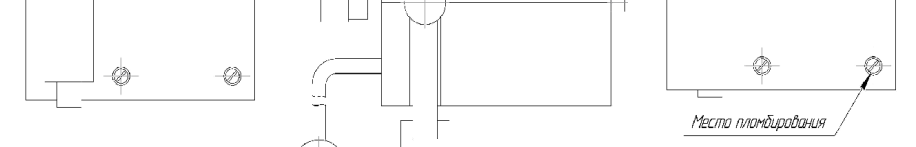

Рисунок 7 - Схема пломбировки блока измерительного унифицированного (БИ)

Лист № 5

Всего листов 12

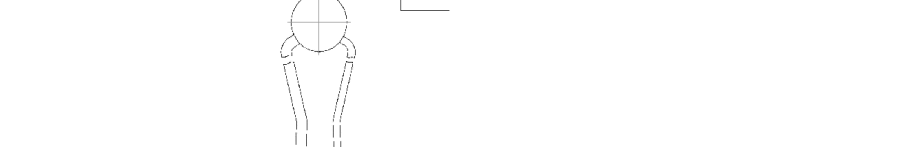

Рисунок 8 - Схема пломбировки ППК ПРОФКиП М3-90, ППК ПРОФКиП М3-93,

ППК ПРОФКиП М3-93/1

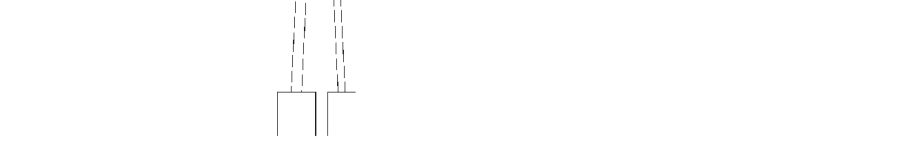

Рисунок 9 - Схема пломбировки ППК ПРОФКиП М3-95

Лист № 6

Всего листов 12

Рисунок 10 - Схема пломбирования ППК ПРОФКиП М3-96

Программное обеспечение

Программное обеспечение прибора ПО «М3-99» представляет собой встроенное ПО,

предназначенное для управления работой ваттметра.

Идентификационные данные отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений «ВЫСОКИЙ» в соответствии с п.4.3 Р 50.2.077-2014.

Метрологические и технические характеристики

от 10

-7

до 3,0∙10

-5.

включ.

св. 3,0∙10

-5

до 10

-4

включ.

св. 1∙10

-4

до 1∙10

-3

включ.

св. 1∙10

-3

до 1∙10

-2

Значения

от 0,02 до 17,85

от 0 до 17,85

от 0 до 12,0

от 0 до 3,0

Таблица 1 - Метрологические характеристики

Наименование характеристик

Диапазоны частот, ГГц, с преобразователями приемными коак-

сиальными:

ПРОФКиП М3-90

ПРОФКиП М3-93

ПРОФКиП М3-95

ПРОФКиП М3-96

ПРОФКиП М3-93/1

Диапазоны измерения мощности, Вт, с преобразователями при-

емными коаксиальными:

ПРОФКиП М3-90

Лист № 7

Всего листов 12

Продолжение таблицы 1

ПРОФКиП М3-93 от 1∙10

-4

до 2∙10

-2

включ.

св. 2∙10

-2

до 1,2∙10

-1

включ.

св. 12∙10

-2

до 1,0 включ.

ПРОФКиП М3-95св. 1∙10

-2

до 10

-1

включ.

св. 1∙10

-1

до 1,0 включ.

св. 1,0 до 10,0

ПРОФКиП М3-96от 8∙10

-2

до 1,2 включ.

êú

éù

èø

æö

Рк

èø

Рх

св. 1,2 до 12,0 включ.

св. 12 до 100

ПРОФКиП М3-93/1от 1∙10

-4

до 2∙10

-2

включ.

св. 2∙10

-2

до 1,2∙10

-1

включ.

св. 12∙10

-2

до 1,0

Пределы допускаемой основной относительной погрешности

(δ) с преобразователями приемными коаксиальными ПРОФКиП

М3-90, %:

- в диапазоне частот от 0,02 до 12 ГГц включительно

0,1

Рх

- в диапазоне частот свыше 12 до 17, 85 ГГц

0,1

Рк

êú

éù

æö

Рк

êú

ëû

èø

Пределы допускаемой основной относительной погрешности с

преобразователями приемными коаксиальными

ПРОФКиП М3-93, ПРОФКиП М3-95, %:

- в диапазоне частот от 0 до 12 ГГц включительно

0,1

Рх

- в диапазоне частот свыше 12 до 17, 85 ГГц:

0,1

Рх

Рк

êú

0,1

Пределы допускаемой основной относительной погрешности с

Рк

преобразователем приемным коаксиальным ПРОФКиП М3-96,

Рх

ëû

éù

æö

0,1

Рх

Рк

Пределы допускаемой основной относительной погрешности с

преобразователем приемным коаксиальным ПРОФКиП

êú

М3-93/1, %:

где: Рк - максимальное значение поддиапазона измерения мощности, Вт;

Рх - измеренное значение мощности, Вт

Волновое сопротивление входа ваттметра, Ом:

- с преобразователями приемными коаксиальными ПРОФКиП

М3-90, ПРОФКиП М3-93, ПРОФКиП М3-95, ПРОФКиП М3-9650;

- с преобразователем приемным коаксиальным ПРОФКиП

М3-93/175

Коэффициент стоячей волны по напряжению ваттметра с пре-

образователем приемным коаксиальным ПРОФКиП М3-90,

не более:

- в диапазоне частот от 0,02 до 12,00 ГГц включительно1,3;

- в диапазоне частот свыше 12,00 до 17,85 ГГц1,4

Лист № 8

Всего листов 12

Продолжение таблицы 1

Коэффициент стоячей волны по напряжению ваттметра с пре-

образователем приемным коаксиальным ПРОФКиП М3-93,

ПРОФКиП М3-95, не более:

- в диапазоне частот от 0 до 3 ГГц включительно1,15;

- в диапазоне частот свыше 3 до 12,00 ГГц включительно1,3;

- в диапазоне частот свыше 12,00 до 17,85 ГГц1,4

Коэффициент стоячей волны по напряжению ваттметра с пре-

образователем приемным коаксиальным ПРОФКиП М3-96, не

более:

- в диапазоне от 0 до 2,00 ГГц включительно1,2;

- в диапазоне свыше 2,00 до 8 ГГц включительно1,3;

- в диапазоне свыше 8 до 12,05 ГГц1,4

Коэффициент стоячей волны по напряжению ваттметра с пре-

образователем приемным коаксиальным ПРОФКиП М3-93/1,не

более:1,15

Пределы дополнительной относительной погрешности, вызван-

ной изменением температуры окружающего воздуха в пределах

рабочих температур на каждые 10 °С изменения температуры,

- с преобразователями приемными коаксиальными ПРОФКиП

М3-90, ПРОФКиП М3-93, ПРОФКиП М3-95±1,0;

- с преобразователями приемными коаксиальными ПРОФКиП

М3-96 и ПРОФКиП М3-93/1±1,5

Нестабильность показаний ваттметра во времени, включая

«дрейф электрического нуля», при неизменной температуре в

установившемся режиме, Вт/мин, не более, с преобразователя-

ми приемными коаксиальными:

ПРОФКиП М3-904∙10

-7

ПРОФКиП М3-932∙10

-5

ПРОФКиП М3-954∙10

-5

ПРОФКиП М3-963∙10

-6

ПРОФКиП М3-93/12∙10

-5

Время установления показаний ваттметра с ППК ПРОФиП

М3-90, с, не более:

- в режиме ручного переключения поддиапазонов:

- первый и второй поддиапазон10,0;

- третий и четвертый поддиапазон1,0;

- в режиме автоматического переключения поддиапазонов15,0

Время установления показаний ваттметра с ППК ПРОФКиП

М3-93 и ПРОФКиП М3-93/1, с, не более20

Время установления показаний с ППК ПРОФКиП М3-95, с, не

более:

- в режиме ручного переключения поддиапазонов10;

- в режиме автоматического измерения мощности15

Время установления показаний ваттметра с преобразователем

ПРОФКиП М3-96, с, не более60

Лист № 9

Всего листов 12

0,015;

1,5;

15;

120

Продолжение таблицы 1

Значение перегрузочной мощности непрерывного синусоидаль-

ного сигнала в течение 3 мин, Вт, не более

- с преобразователями приемными коаксиальными:

ПРОФКиП М3-90

ПРОФКиП М3-93, ПРОФКиП М3-93/1

ПРОФКиП М3-95

ПРОФКиП М3-96

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не менее

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при температуре +25 ºС, %

- атмосферное давление, мм рт. ст.

от +15 до +25

от 30 до 80

от 630 до 795

6,5

Значения

высота ширина длина

256 320 174

Таблица 2 - Технические характеристики

Наименование характеристик

Габаритные размеры, мм, не более:

- блока измерительного

- преобразователей приемных коаксиальных:

ПРОФКиП М3-95

ПРОФКиП М3-96

11390,582

218 125 145,5

Диаметр

42101,5

42 99

42114,5

0,4

0,45

0,75

3,0

0,5

от -10 до +40

537 - 800

15000

ПРОФКиП М3-90

ПРОФКиП М3-93

ПРОФКиП М3-93/1

Масса, кг, не более:

- блока измерительного

- преобразователей приемных коаксиальных:

ПРОФКиП М3-90

ПРОФКиП М3-93

ПРОФКиП М3-95

ПРОФКиП М3-96

ПРОФКиП М3-93/1

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при температуре 30 °С, %

- атмосферное давление, мм рт. ст.

Средняя наработка на отказ прибора, ч, .не менее

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

Мощность, потребляемая прибором, В∙А, не более

220±22

50±1

Знак утверждения типа

наносится на лицевую панель ваттметра методом трафаретной печати, на титульные листы

руководства по эксплуатации и формуляра типографским способом.

Лист № 10

Всего листов 12

Комплектность средства измерений

Таблица 3 - Комплектность ваттметра поглощаемой мощности М3-99

Наименование, типОбозначение Коли-Приме-

чество чание

1234

Ваттметр поглощаемой мощности

М3-99 в составе:ПРШН.411151.0081

- блок измерительныйПРШН.411613.0011

- преобразователь приемный коаксиальный

ПРОФКиП М3-90*ПРШН 434849.0011

- преобразователь приемный коаксиальный

ПРОФКиП М3-93*ПРШН 434839.004

- преобразователь приемный коаксиальный

ПРОФКиП М3-95*ПРШН 434839.0051

- преобразователь приемный коаксиальный ПРШН 434839.006

ПРОФКиП М3-96* 1

- преобразователь приемный коаксиальный

ПРОФКиП М3-93/1*ПРШН 434839.0071

Кабель сетевойSCZ-11

Комплект запасных частей: 1

- вставка плавкая ВП1-1 2,0 А 250 ВОЮ0.480.003 ТУ2

- вставка плавкая ВП2Б-1В 0,5 А 250 ВОЮ0.481.005 ТУ2

- вставка плавкая ВП2Б-1В 1,0 А 250 ВОЮ0.481.005 ТУ2

Кабель КОПЕЭ4.854.130-081

Ключ 7811-0002DIх9ГОСТ 2839-801

Эксплуатационная документация:

- руководство по эксплуатации, Часть 1ПРШН.411151.008 РЭ1

- руководство по эксплуатацииПРШН.411151.008 РЭ

Схемы электрические принципиальные,

Часть 2

- формулярПРШН.411151.008ФО1

Ящик укладочныйПРШН. 411161.1201

Ящик укладочныйПРШН. 411161.120-031

Комплект комбинированныйПРШН 4.068.0031Применяет-

ся для со-

пряжения

средств из-

мерений

при поверке

и поставля-

ется по от-

дельному

заказу

* - В комплект ваттметра указанные преобразователи могут входить в различных сочетани-

ях по требованию Заказчика

Поверка

осуществляется по документу ПРШН.4111151.007 РЭ, раздел 7 «Поверка прибора», утвержденному

ФБУ «Тест-С.-Петербург» 25.11.2016 г.

Лист № 11

Всего листов 12

±3·10

-7

∙f;

±3∙К %

±(0,028 -0,38) %

±(0,09 - 0,7) %

±0,02 мм.

±0,02 мм

±1 %

Погрешность

±1·10

-6

∙f;

±(0,6-1,2) дБ

±3·10

-7

∙f;

±(0,5-1,0) дБ;

±(3 - 15)%

±5∙К %

±(1,6 - 2,5) %

±2,5 %

КТ 0,02

±(0,5 - 1,0) %

КТ 0,01

±0,5 %

±1,0 %

Таблица 4 - Основные средства поверки

Наименование средства поверкиПределы измерения

Генератор сигналов СВЧ Диапазон частот от 100 кГц до 43,5

R&SSMF-100A (Регистрационный ГГц;

номер 39089-08)Уровень мощности от -130 до 30 дБм

Генератор сигналов высокочас-Диапазон частот от 0.009 до 6 ГГц;

тотный Г4-229 (РегистрационныйУровень мощности от -120 до 13дБм;

номер 48133-11)Диапазон частот от 0,001 Гц до 30

МГц;

Амплитуда выходного сигнала

от 10 мВ до 5 В

Измеритель КСВН и ослабленийДиапазон частот от 0,01 до 18 ГГц

Р2-140 (Регистрационный номерДиапазон измерения КСВН: от 1,03

49122-12)до 2,0

Измеритель модулей коэффици-Диапазон частот от 0,01 до 3 ГГц

ента передачи и отражения Р2-136 Диапазон измерения КСВН от 1,07 до

(Регистрационный номер 31975-12)2,0

Установка для поверки ваттмет-Диапазон частот от 0 до 18 ГГц

ров СВЧ УПВ-1 (Регистрацион-Диапазон измерения мощности

ный номер 53318-13)от 1 мкВт до 100 мВт

Преобразователь падающей мощ-Диапазон частот от 0,150 до 1,0 ГГц

ности Я2М-24 (РегистрационныйДиапазон измерения мощности

номер 7634-80)от 0,1 до 10 мВт, Кп=(0,7 - 1,2)

Преобразователь падающей мощ-Диапазон частот от 1,0 до 3,0 ГГц

ности Я2М-23 (РегистрационныйДиапазон измерения мощности

номер 7634-80)от 0,1 до 10 мВт, Кп=(0,7 - 1,2)

Вольтметр универсальный В7-81Диапазон измерения напряжения

(Регистрационный номер 36478-07)постоянного тока от 10 мкВ до 100 В

Диапазон измерения напряжения

переменного тока от 1 мВ до 1 В

Диапазон частот от 20 Гц до 30 кГц

Магазин сопротивлений Р4831от 0,01 до 111111,1 Ом

(Регистрационный номер 38510-08)

Ваттметр поглощаемой мощностиот 0,001 до 10 мВт

М3-22А (Регистрационный номер

8749-82)

Катушка электрического сопро-0,1 Ом;

тивления Р 231 (Регистрационный1,0 Ом

номер 1162-58)

Комплект для измерения соедини-

телей коаксиальных КИСК -1616/4 мм, 16/9 мм

(Регистрационный номер 9863-85)

Комплект для измерения соедини-

телей коаксиальных КИСК -77/3,04 мм

(Регистрационный номер 9864-85)

Источник питания постоянногоот 2 до 49,9 В;

тока Б5-48от 0,01 до 1,5 А

(Регистрационный номер 5968-77)

Мегаомметр М4100/3 (Регистра-рабочее напряжение 500 В,

ционный номер 3424-73)диапазон измерения сопротивления

от 0 до 5·10

Ом

Лист № 12

Всего листов 12

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю поверхность блока измерительного.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к ваттметрам

поглощаемой мощности М3-99

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-

ческие условия

ГОСТ 8.562-96. ГСИ. Государственная поверочная схема для средств измерений мощно-

сти электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц

ПРШН.411151.008 ТУ. Ваттметр поглощаемой мощности М3-99. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП»)

ИНН 5029142039

Адрес юридический: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2, оф. 5

Адрес почтовый: 141009, Московская обл., г. Мытищи, Олимпийский пр., д.10, оф. 1302

Тел.: (495)710-97-05

E-mail:

www.profkip.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандарти-

зации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail:

letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
31081-06	Преобразователи измерительные мощности переменного тока	EMBSIN 351P и EMBSIN 361Q	Фирма "MBS Sulzbach Messwandler GmbH", Германия	2 года	Перейти
47569-11	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (мощности) тяговых подстанций Юго-Восточной ЖД филиала ОАО "РЖД" в границах Пензенской области	Нет данных	ОАО "Российские железные дороги" (РЖД), г.Москва	4 года	Перейти
55269-13	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Хладокомбинат № 1"	Нет данных	ЗАО "Энергосбытовая компания Кировского завода", г.С.-Петербург	4 года	Перейти
44661-10	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Холдинг-78"	Нет данных	ЗАО "ОВ", г.С.-Петербург	4 года	Перейти
54888-13	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ОАО "Объединенная энергетическая компания" ПС № 844 220/110/20/10 кВ "Магистральная"	Нет данных	ОАО "Объединенная энергетическая компания" (ОЭК), г.Москва	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуВаттметры поглощаемой мощности М3-99ГРСИ 66805-17

Заказать поверку
Ваттметры поглощаемой мощности М3-99
ГРСИ 66805-17
