Номер госреестра:
66789-17
Наименование СИ:
Газоанализаторы стационарные
Обозначение типа:
IR700
Производитель:
Фирма "General Monitors Ireland Ltd.", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65304
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные модель IR700
Назначение средства измерений
Газоанализаторы стационарные модель IR700 предназначены для автоматических,
непрерывных измерений объемной доли углекислого газа в воздухе.
Описание средства измерений
Газоанализаторы стационарные модель IR700 (далее - газоанализаторы) являются
одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия газоанализаторов основан на использовании метода недисперсионной
инфракрасной (ИК) фотометрии. Газоанализатор является абсорбционным, однолучевым и
использует два детектора. ИК-детекторы измеряют интенсивность излучения на двух длинах
волн. Один из детекторов настроен на длину волны, соответствующую полосе поглощения
присутствующего в воздухе углекислого газа, другой - вне ее. Содержание углекислого газа
пропорционально соотношению интенсивностей сигналов, измеряемых на выходе ИК-детекторов.
Для углекислого газа существует специфическая область поглощения ИК-излучения, что
обуславливает высокую степень избирательности метода. Способ отбора пробы - диффузионный.
Газоанализаторы используются автономно или совместно с модулями полевого дисплея:
IR4000S - одноканальный модуль; IR4000M - многоканальный модуль. Многоканальный
модуль полевого дисплея позволяет подключение до восьми газоанализаторов. В комплект
газоанализатора может входить также соединительная клеммная коробка. Результаты
измерений выводятся на дисплей модулей IR4000S, IR4000M, а также формируются в виде
аналогового сигнала 4 - 20 мА. Цифровые сигналы передаются посредствам интерфейсов связи
MODBUS или HART. Газоанализаторы могут работать совместно с одноканальными
усилительными модулями ТА502А серии 02А и контроллерами МС600, серийно выпускаемыми
фирмой-производителем.
Соединительнаякоробка,используемаясгазоанализатором,снабженануль-
переключателем, который устраняет возможные фоновые флуктуации.
Изменение режимов работы осуществляется с помощью магнитно-управляемого
переключателя. Газоанализатор питается от источника постоянного тока с номинальным
напряжением +24 В.
Газоанализаторы имеют взрывозащищенное исполнение, маркировка взрывозащиты
1ЕxdIIBТ5/Н
2
.
Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и
пломбирования, представлен на рисунке 1.

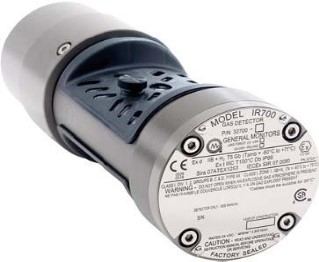

Рисунок 1 - Внешний вид газоанализаторов IR700
Место нанесения знака
утверждения типа
Место пломбирования от
несанкционированного
доступа
Лист № 2
Всего листов 5
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее
выполнение следующих функций:
- расчет содержания углекислого газа (диоксида углерода) в воздухе;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4 - 20) мА;
- контроль общих неисправностей (связь, конфигурация);
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант.
ПО газоанализатора идентифицируется через сервисное меню посредством вывода на
дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Общее наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
IR700
32707
С
Ox01АЕ
CRC32
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики газоанализаторов приведены в таблицах 2, 3.
Таблица 2 - Диапазоны и пределы допускаемой основной погрешности измерений
газоанализаторов
ОпределяемыйДиапазоныПределы допускаемой основнойПределы
компонент измерений приведенной к верхнему допускаемого
объемной пределу поддиапазона времени установ-
доли, млн
-1
измерений погрешности ления показаний,
измерений, %с
Т
0,5
Т
0,9
углерода от 0 до 5000
Диоксид
(СО
2
)
от 0 до trial
от 0 до 2500 млн
-1
±5
включ.
св. 2500 до 5000 млн
-1
±10
от 0 до 5000 млн
-1
±5
включ.
св. 5000 до 10000 млн
-1
±10
48
Нормальные условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха, %
- диапазон изменения атмосферного давления, кПа
от +15 до +25
от 30 до 80
от 90,6 до 104,8
Лист № 3
Всего листов 5
Таблица 3 - Пределы допускаемой дополнительной погрешности измерений газоанализаторов
Наименование характеристикиЗначение характеристики
Пределдопускаемойдополнительной
погрешности от изменения температуры
окружающей среды в пределах рабочих
условий эксплуатации, в долях от пределов
допускаемой основной погрешности0,3
Пределдопускаемойдополнительной
погрешностиотвлиянияизменения
относительной влажности окружающей
средывпределах рабочих условий
эксплуатации, в доляхот пределов
допускаемой основной погрешности0,5
Пределдопускаемойдополнительной
погрешностиотвлиянияизменения
атмосферного давления в пределах рабочих
условий эксплуатации, в долях от пределов
допускаемой основной погрешности0,3
Технические характеристики газоанализаторов приведены в таблице 4.
Таблица 4 - Технические характеристики газоанализаторов
Наименование характеристикиЗначение характеристики
Напряжение питания от источника
постоянного тока, В:
- номинальное24
- допускаемое изменение напряжения
питанияот 20 до 36
Потребляемая мощность, Вт, не более 4,8
Габаритные размеры, мм, не более:
- длина225
- диаметр 74
Масса, кг, не более:
- корпус из алюминия 1,35
- корпус из нержавеющей стали 2,70
Рабочие условия эксплуатации:
- температура окружающей среды,
о
Сот -60 до +75
- относительная влажность воздуха, % от 10 до 95
- атмосферное давление, кПа от 90 до 110
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и в виде
наклейки, расположенной на торцевой поверхности газоанализаторов.
Комплектность средства измерений
Комплектность поставки газоанализаторов приведена в таблице 5.
Лист № 4
Всего листов 5
Таблица 5 - Комплектность поставки газоанализаторов
НаименованиеОбозначение
Газоанализатор стационарныймодель IR700
Одноканальный усилительный модуль серии 02А ТА102А
Одноканальный модуль полевого дисплея IR4000S
Многоканальный модуль полевого дисплея IR4000M
Кол-во, шт.
1
1
1
1
Комплект рабочих принадлежностей
Руководство по эксплуатации
Методика поверки
-1
MANIR7001
МП 2016-21
Поверка
осуществляется по документу МП 2016-2 «Инструкция. Газоанализаторы стационарные модель
IR700. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 декабря 2016 г.
Основные средства поверки:
- стандартные образцы - газовые смеси состава СО
2
/N
2
, ГСО. № 10546-2014;
- азот газообразный в баллоне под давлением осч, сорт 1, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
стационарным модель IR700
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «General Monitors Ireland Ltd.», Ирландия
Адрес: Ballybrit Business Park, Galway, Republic of Ireland
Тел.: + 353-91-751175
Факс: + 353-91-751317
E-mail:
Заявитель
Акционерное общество «Си Ай С-Контролс»
ИНН 7701159497
Адрес: Россия,117105, г. Москва, Варшавское шоссе, д.1, стр. 1-2, офис А405
Тел.: +7 (495) 269-74-01
Факс: +7 (495) 269-74-01
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
