Номер госреестра:
66778-17
Наименование СИ:
Ваттметры поглощаемой мощности
Обозначение типа:
М3-116
Производитель:
ООО "ДСП-СОФТ", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65293
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры поглощаемой мощности М3-116
Назначение средства измерений
Ваттметры поглощаемой мощности М3-116 предназначены для измерения мощности
немодулированных сигналов от 0,5 мкВт до 80 мВт в диапазоне частот от 20 МГц до 17,85 ГГц.
Описание средства измерений
Принцип действия ваттметра поглощаемой мощности М3-116 основан на преобразовании
входной СВЧ мощности измерительным полупроводниковым преобразователем в напряжение
постоянного тока с дальнейшим преобразованием этого напряжения аналого-цифровым
преобразователем в цифровой код, пропорциональный мощности, поступающей на вход
ваттметра.
Ваттметр поглощаемой мощности М3-116 содержит измерительный полупроводниковый
преобразователь для преобразования входной СВЧ мощности в напряжение постоянного тока,
а также управляемый микропроцессором электронный цифровой блок, к которому этот
преобразователь подключается.
Полупроводниковый преобразователь построен на основе низкобарьерного диода
Шоттки и содержит также согласованную нагрузку и фильтр низких частот.
Электронный цифровой блок содержит аналого-цифровой преобразователь, осуществ-
ляющий преобразование выходного сигнала полупроводникового преобразователя в цифровой
код, пропорциональный подводимой к преобразователю СВЧ мощности, микропроцессор
и процессор USB порта. Микропроцессор, работающий по программе ДСП СОФТ-10, управляет
всеми цифровыми компонентами ваттметра и производит все необходимые вычисления в ходе
работы. Процессор USB порта обеспечивает связь с компьютером.

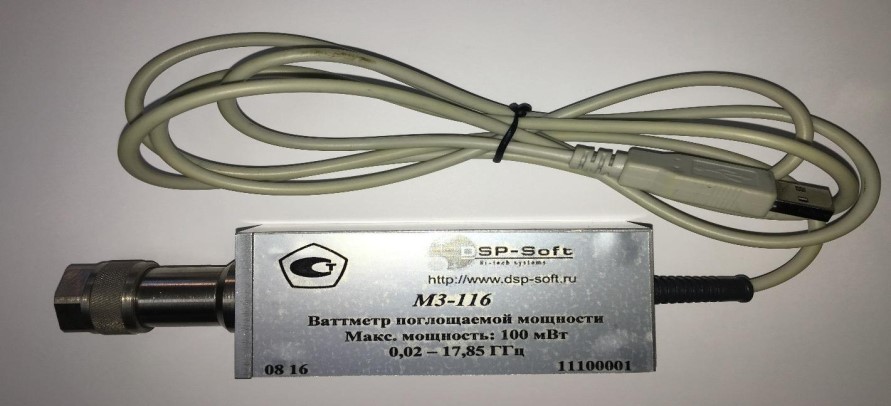

Общий вид ваттметра поглощаемой мощности М3-116 представлен на рисунке 1.
Рисунок 1 - Trial вид ваттметра поглощаемой мощности М3-116
Лист № 2
Всего листов 4

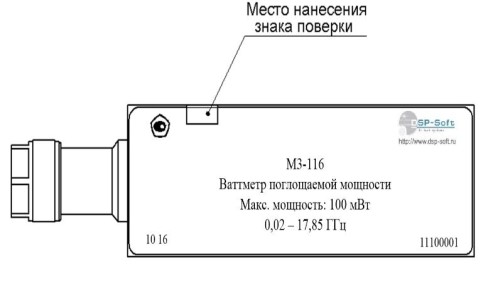

Схема пломбировки от несанкционированного доступа, обозначение места для нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Ваттметр поглощаемой мощности М3-116 работает под управлением компьютера,
снабженного операционной системой VE/XP/2003.
Программа интерфейса пользователя Power Meter 1.0 обеспечивает отражение результатов
измерений на мониторе и передаёт частотные метки в ваттметр для коррекции амплитудно-
частотной характеристики. Программные данные записаны в ПЗУ микропроцессора, обращение
к данным закрыто для пользователя ваттметра, доступ к данным невозможен без нарушения
целостности конструкции ваттметра и знака поверки. Возможность непреднамеренного
и преднамеренного изменения метрологических характеристик прибора путем изменения
встроенного программного обеспечения исключена.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признака)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
ДСП-СОФТ-10
не ниже 1.05
1DFF
CRC-16
Метрологические и технические характеристики
*
0,5
Значение
от 0,0005 до 80
от 0,02 до 17,85
6/0,1
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений мощности СВЧ сигналов, мВт
Диапазон частот СВЧ сигналов, ГГц
Класс точности
Пределы допускаемой основной погрешности измерения мощ-
ности, %
Пределы допускаемой дополнительной погрешности измерения
мощности в диапазоне рабочих температур, в долях от пределов
допускаемой основной погрешности
Номинальная допускаемая мощность рассеяния на входе, мВт,
не менее
100
Место приклеивания
пломбирующего шильдика
Лист № 3
Всего листов 4
**
Наименование характеристикиЗначение
Нестабильность показаний прибора во времени, включая
«дрейф электрического нуля», в установившемся режиме в
нормальных условиях при колебаниях температуры в пределах
±1 ˚С, мкВт/мин, не более
Волновое сопротивление входа ваттметра, Ом
КСВН входа, не более
50
1,4
* где - конечное значение поддиапазона измерений мощности, мВт;
- измеренное значение мощности, мВт.
** где - значение наименьшего поддиапазона измерений, мкВт;
- класс точности ваттметра.
Значение
5*
26
41
123**
0,2
0.5
от +5 до +40
до 95
от 70 до 106,7 (от 537 до 800)
10
6 000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- температура окружающей среды,
°
С;
- относительная влажность, %
- атмосферное давление, кПа (мм рт. ст.)
Средний срок службы, лет
Средняя наработка на отказ, ч
* от USB интерфейса персонального компьютера
** без кабеля USB
Знак утверждения типа
наносится на лицевую панель ваттметра поглощаемой мощности М3-116 методом шелкографии,
на титульные листы эксплуатационной документации - типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность ваттметра поглощаемой мощности М3-116
Наименование, типОбозначениеКоличество
Ваттметр поглощаемой мощности М3-116 ДСАН.411151.002 1 шт.
Персональный компьютер - 1 шт.*
ПО «Trial Meter» на CD ДСАН.411151.001 1 шт.
Руководство по эксплуатации ДСАН.411151.002РЭ 1 экз.
Формуляр ДСАН.411151.002ФО 1 экз.
Транспортная упаковка ДСАН.411915.002 1 шт.
*Поставляется по требованию заказчика
Требования к персональному компьютеру: частота процессора 300 МГц, RAM 64 Mb, под-
держка USB, монитор, поддерживающий разрешение 800×600, ОС WindowsXP/7.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ДСАН.411151.002 РЭ «Ваттметр поглощаемой мощности
М3-116. Руководство по эксплуатации», раздел 6 «Поверка прибора», утвержденному
ФБУ «Нижегородский ЦСМ» 05 декабря 2016 г.
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ 8.641-2014.
Установка для поверки ваттметров СВЧ УПВ-1 (регистрационный № 43664-10).
Генератор сигналов E8257D (регистрационный № 53941-13).
Анализатор цепей скалярный Р2М-18А (регистрационный № 52797-12).
Комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный
№ 9864-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ваттметров поглощаемой мощности М3-116
с требуемой точностью.
Знак поверки наносится наклеиванием на корпус и лицевую панель ваттметра
поглощаемой мощности М3-116.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ваттметрам
поглощаемой мощности М3-116
ГОСТ 13605-91 Ваттметры СВЧ. Основные технические требования и методы испытаний.
ГОСТ 8.569-2000 Ваттметры СВЧ малой мощности диапазона частот 0,02 - 178,4 ГГц.
Методика поверки и калибровки.
ГОСТ 8.641-2014 ГСИ. Государственная поверочная схема для средств измерений
мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне
частот от 0,03 до 37,5 ГГц.
ДСАН.411151.002 ТУ «Ваттметр поглощаемой мощности М3-116. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «ДСП-СОФТ» (ООО «ДСП-СОФТ»)
ИНН 5262118697
Адрес: 603115, Россия, г. Нижний Новгород, ул. Генкиной, д. 25, кв. 26
Телефон/факс. (831) 278-01-99; Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
