УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. №177
Лист № 1
Регистрационный № 66759-17Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные серии Е
Назначение средства измерений
Преобразователи измерительные серии Е (далее по тексту – преобразователи)
предназначены для измерений электрических параметров в однофазных, трехфазных
трехпроводных и четырехпроводных электрических сетях переменного тока: силы и
напряжения переменного тока; активной, реактивной и полной мощности; коэффициента
мощности; частоты сети, отклонения частоты; глубины и длительности провала напряжения;
длительности прерывания напряжения и временного перенапряжения для дальнейшего
преобразования полученных значений в цифровой код и в унифицированный выходной
аналоговый сигнал постоянного тока.
Описание средства измерений
Преобразователи относятся к классу цифровых измерительных преобразователей,
реализующих принцип аналого-цифрового преобразования входных величин и последующего
расчета параметров электрической сети.
Преобразователиобеспечиваютизмерение(преобразование)ипередачупо
интерфейсам последовательной связи (в зависимости от исполнения):
- параметров режима электрической сети: среднеквадратические значения переменного
тока и напряжения, активной, реактивной и полной мощностей;
- параметров режима электрической сети на основе токов и напряжений основной
гармоники: действующие значения переменного тока, напряжения, активной, реактивной и
полной мощностей;
- коэффициента мощности cosφ (полного и фазных);
- частоты сети, отклонения частоты;
- глубины и длительности провала напряжения;
- длительности прерывания напряжения и временного перенапряжения;
-передачузначенийпараметровпогальваническиразвязаннымцифровым
интерфейсам RS485, Ethernet в автоматизированные системы диспетчерского управления и
учета;
- отдельных параметров качества электроэнергии (технический учет): измерение и
регистрация активной и реактивной электрической энергии за установленные интервалы
времени в трехфазных сетях переменного тока.
Преобразователи обеспечивают отображение измеренных параметров на ЖК-дисплее
(при наличии данного исполнения) в различных комбинациях, в зависимости от заказа.
Преобразователиимеютединичныесветодиодныеиндикаторыдляуказания
дополнительной информации о текущих отображаемых параметрах и режимах работы.
Преобразователи имеют возможность выбора вида отображаемых текущих параметров
от кнопок управления на передней панели (для исполнения с ЖК-дисплеем).
Преобразователи имеют возможность оперативного изменения яркости свечения
единичных светодиодных индикаторов и ЖК-дисплея (при наличии данного исполнения) через
Лист № 2
Всего листов 15
цифровые интерфейсы RS485, Ethernet с помощью программы конфигуратора и/или от кнопок
управления на передней панели.
Преобразователи имеют возможность настройки диапазона показаний с учетом
коэффициентов трансформации по напряжению и по току через цифровые интерфейсы RS485,
Ethernet, а также с помощью кнопок управления на передней панели для исполнения с ЖК-
дисплеем.
Результаты измерений отображаются на жидкокристаллическом дисплее (при наличии
данного исполнения).
Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP,
ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, МЭК 61850-8-1 (MMS).
Поддерживаемыеинтерфейсыобеспечиваютвозможностьподключенияк
преобразователям дополнительных модулей, расширяющих функциональные возможности
изделия(например:модулииндикацииитабло информационныепроизводства
ОАО «Электроприбор»).
Преобразователи должны сохранять во встроенной памяти различные журналы:
- журнал событий по дискретным входам и релейным выходам;
- журнал событий по измеряемым параметрам;
- журнал включения/выключения прибора;
- журнал показателей качества электрической энергии.
Преобразователи являются многопредельными и имеют различные исполнения в
зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа
интерфейсов, наличия дискретных входов, ЖК-дисплея, наличия дискретных/аналоговых
выходов, набора дополнительных опций.
Информация об исполнении преобразователя содержится в коде полного условного
обозначения: Еа – b – c – d – e –f – g – h – i – j – k,
где a – исполнение преобразователя в зависимости от функциональных возможностей:
849ЭЛ – преобразователь измерительный мощности;
900ЭЛ – преобразователь измерительный многофункциональный;
b – номинальное напряжение или коэффициент трансформации по напряжению,
c – номинальный ток или коэффициент трансформации по току,
d – условное обозначение напряжения питания,
e – наличие интерфейса RS485,
f – наличие интерфейсов Ethernet и наличие протокола МЭК 61850-8-1 (MMS);
g – условное обозначение дискретных входов,
h – наличие выходных сигналов,
i – вид индикации;
j – эксплуатационное исполнение;
k – специальное исполнение.
Преобразователиконструктивновыполненывударопрочном,пылезащищенном,
пластмассовом корпусе с креплением на DIN-рейку. В зависимости от наличия опций габаритные
размеры преобразователя могут изменяться. Преобразователи работоспособны при установке в
любомположении.Преобразователинеимеют подвижныхчастейиявляются
виброустойчивыми и вибростойкими.
Преобразователи являются восстанавливаемыми, ремонтируемыми изделиями.
В зависимости от исполнения преобразователи могут быть с дискретными входами:
максимальное значение тока 10 мА (R
линии
= 0 Ом), напряжением на разомкнутых клеммах 24 В.
Дискретные входы гальванически разделены от остальных цепей прибора. Преобразователи
могут иметь исполнение с дискретными выходами гальванически разделенным от остальных
цепей, с коммутацией постоянного напряжения до 30 В и током до 5 А или переменного
напряжения до 200 В и током до 100 мА по каждому выходу.
Лист № 3
Всего листов 15
В зависимости от исполнения преобразователи могут быть с интерфейсами RS485,
Ethernet. Поддерживаемые протоколы обмена данными: Modbus RTU, Modbus TCP,
ГОСТ Р МЭК 60870-5-101-2004, ГОСТ Р МЭК 60870-5-104-2004, МЭК 61850-8-1 (MMS).
Преобразователи предусматривают возможность выбора отображаемых параметров,
редактирования программируемых параметров (настройки диапазона показаний (шкалы),
уровней срабатывания дискретных выходов, параметров интерфейса и т.д.), просмотра
установленных параметров и регулировки яркости свечения индикации с помощью кнопок или
по интерфейсам.
Общий вид преобразователей представлен на рисунках 1 – 4.1.
Доступ к внутренним частям преобразователей возможен только с нарушением
пломб/этикеток. Схема пломбировки от несанкционированного доступа (место нанесения
клейма ОТК), обозначение места нанесения знака поверки представлены на рисунке 4.

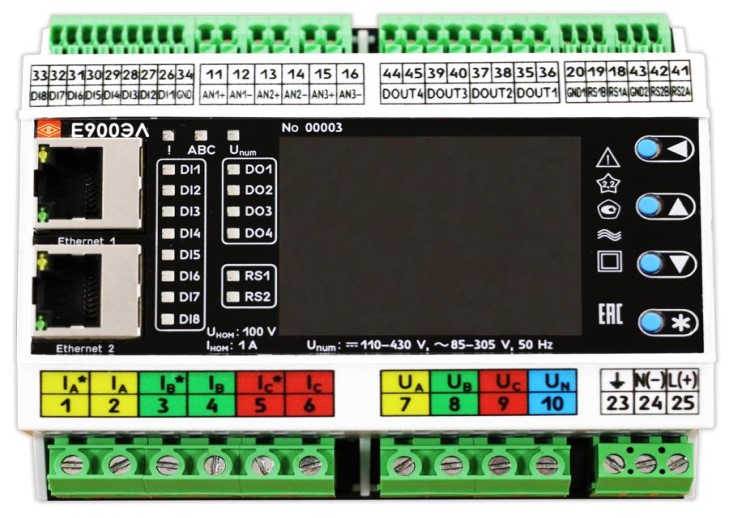

Рисунок 1 – Общий вид преобразователей измерительных серии Е (Е900ЭЛ, специальное
исполнение «L»)
Лист № 4
Всего листов 15

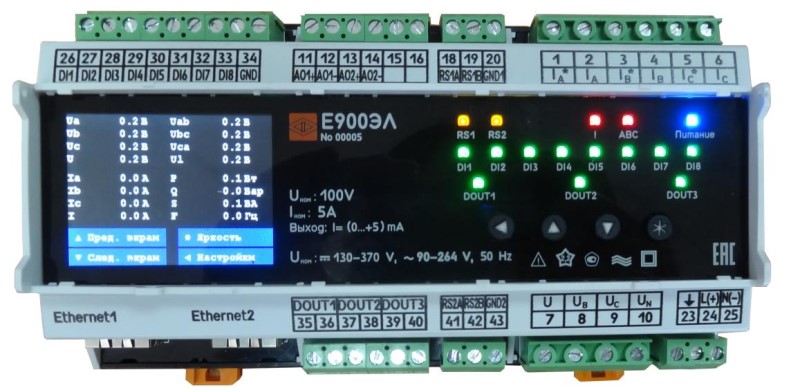

Рисунок 1.1 – Общий вид преобразователей измерительных серии Е (Е900ЭЛ)

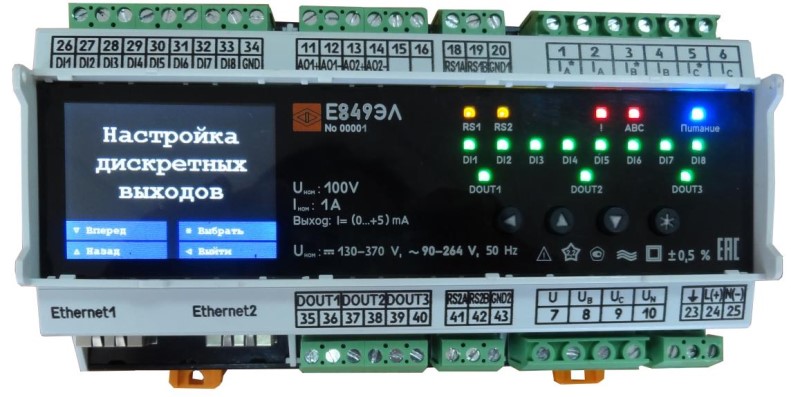

Рисунок 2 – Общий вид преобразователей измерительных серии Е (Е849ЭЛ, специальное
исполнение «L»)

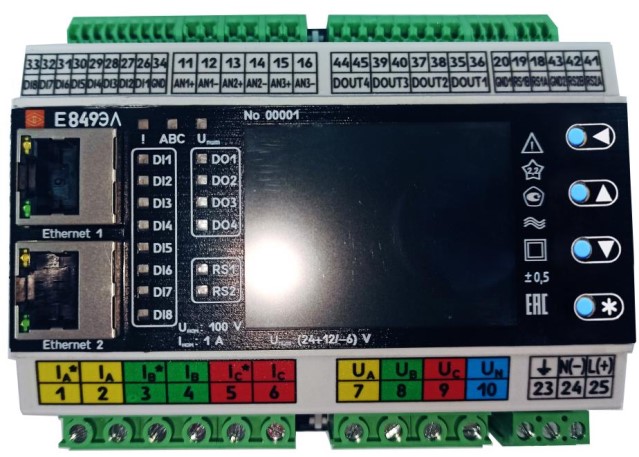

Рисунок 2.1 – Общий вид преобразователей измерительных серии Е (Е849ЭЛ)
Лист № 5
Всего листов 15

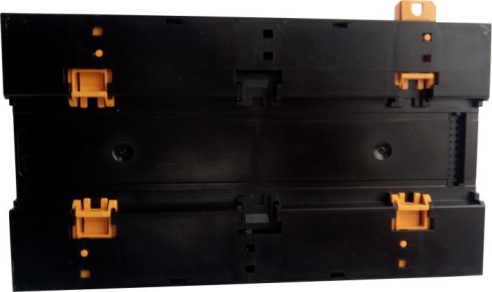

Рисунок 3 – Крепления преобразователя на DIN-рейке
Лист № 6
Всего листов 15
п. 1 – место нанесения клейма ОТК
п. 2 – место нанесения клейма поверителя

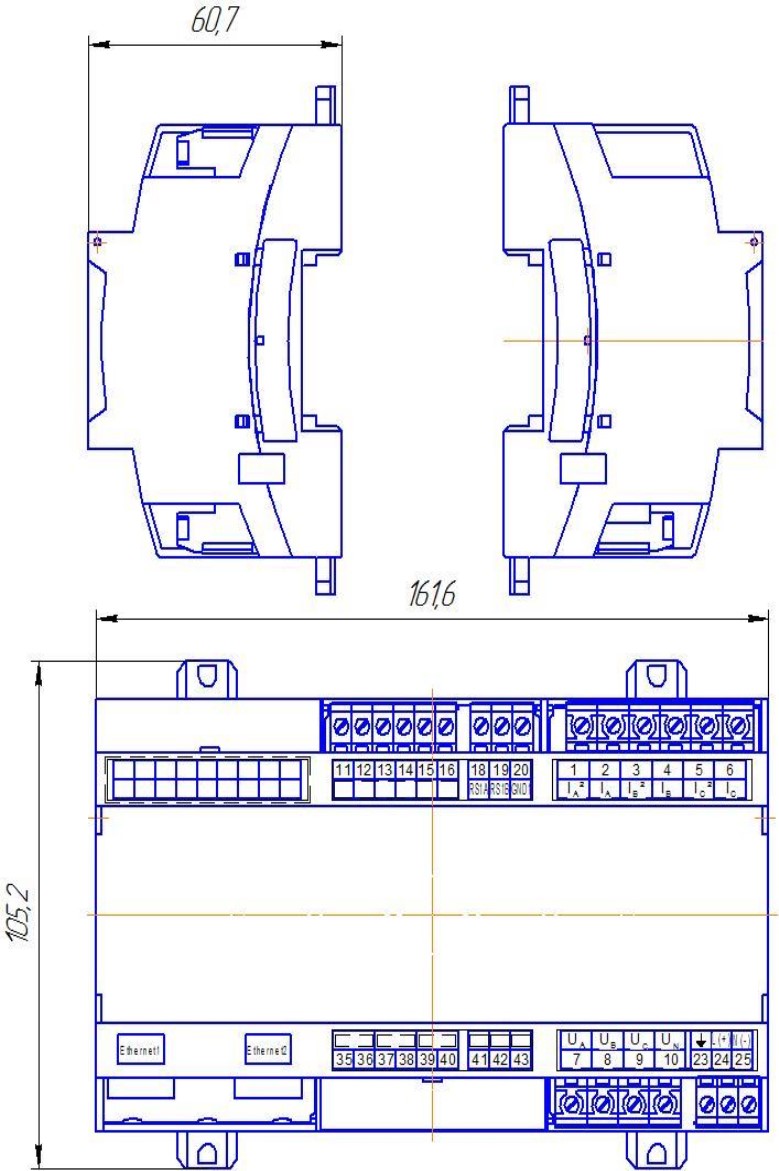

Рисунок 4 – Габаритные размеры, места нанесения клейма ОТК и клейма поверителя
преобразователей измерительных серии Е
(для преобразователей, имеющих специальное исполнение «L»)
п.2
.
п.1
Лист № 7
Всего листов 15
п. 1 – место нанесения клейма ОТК
п. 2 – место нанесения клейма поверителя

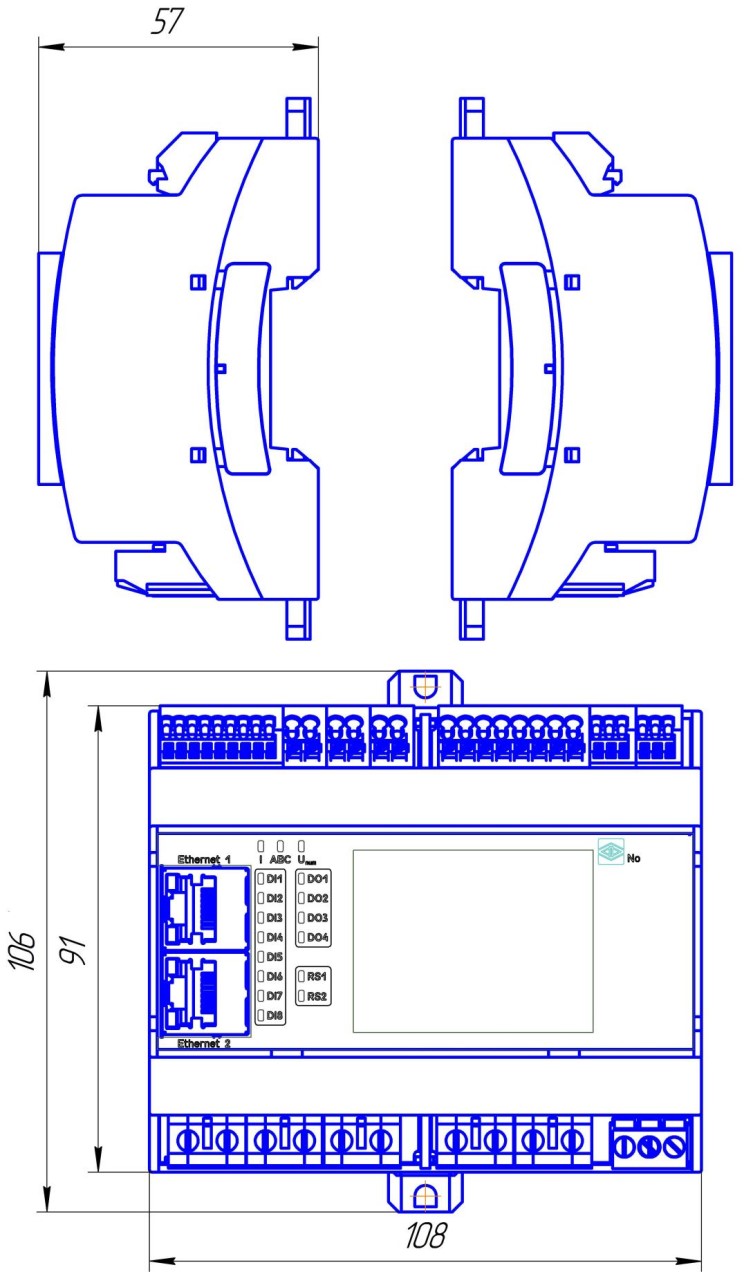

Рисунок 4.1 – Габаритные размеры, места нанесения клейма ОТК и клейма поверителя
преобразователей измерительных серии Е
.
п.1
п.2
Лист № 8
Всего листов 15
Программное обеспечение
Программное обеспечение (ПО) преобразователей является встроенным и обеспечивает
функционирование, включая измерение и вычисление метрологических величин, прием и
передачу данных, отображение данных на локальном человеко-машинном интерфейсе.
Преобразователипредусматриваютвозможностьредактированияпрограммируемых
параметров.
При проведении санкционированных регламентных работ, программируется диапазон
показаний и, при необходимости, проводится калибровка (формируются калибровочные
коэффициенты). При изменении диапазона показаний необходимо производить отметку в
паспорте, которая должна содержать установленный диапазон показаний, дату и подпись
ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных
работ не ведет к изменению контрольной суммы встраиваемого программного обеспечения
(ВПО). Сведения об идентификационных данных ПО представлены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Номер версии (идентификационный номер ПО), не ниже
Идентификационное наименование ПО
Цифровой идентификатор ПО (алгоритм md5)
Значение
1.2
E900_FULL.elp
41bc5aee52e95c5815c02ffa7db57171
Метрологические и технические характеристики
Преобразователи обеспечивают измерение электрических параметров, отображение на
ЖК-дисплее (при наличии данного исполнения) и передачу по интерфейсам результатов
измерений (преобразования) в соответствии с таблицами 2, 2.1.
Параметр
Обозначе-
ние
Отображе-
ние на ЖК
дисплее
2)
Передача
по интер-
фейсам
2)
Таблица 2 – Измеряемые параметры для преобразователей Е900ЭЛ
Измерение в
соответствии
со схемой
измерений
1)
3П4П
Действующее значение фазного
напряжения
U
A
-+-/+-/+
U
B
- + -/+ -/+
U
C
- + -/+ -/+
Среднее действующее значение фазного
напряжения
3)
U
ср.ф
.-+-/+-/+
Действующее значение междуфазного
напряжения
U
AB
++++
U
BC
++++
U
CA
++++
U
ср.л
++++
Среднее действующее значение
междуфазного напряжения
3)
Действующее значение напряжения
нулевой последовательности
U
0
-+-/+-/+
Действующее значение фазного тока
I
A
++++
I
B
-+ -/+ -/+
I
C
++++
Среднее действующее значение фазного
тока
3)
I
ср
++++
Лист № 9
Всего листов 15
Параметр
Обозначе-
ние
Отображе-
ние на ЖК
дисплее
2)
Передача
по интер-
фейсам
2)
Продолжение таблицы 2
Измерение в
соответствии
со схемой
измерений
1)
3П4П
Действующее значение силы тока нулевой
последовательности
I
0
-+-/+-/+
Активная мощность фазы нагрузки
Суммарная активная мощность
Реактивная мощность фазы нагрузки
Суммарная реактивная мощность
Полная мощность фазы нагрузки
Суммарная полная мощность
Коэффициент мощности в каждой фазе
P
A
- + -/+ -/+
P
B
- + -/+ -/+
P
C
- + -/+ -/+
P + + + +
Q
A
- + -/+ -/+
Q
B
- + -/+ -/+
Q
C
- + -/+ -/+
Q + + + +
S
A
- + -/+ -/+
S
B
- + -/+ -/+
S
C
- + -/+ -/+
S + + + +
cosφ
A
- + -/+ -/+
cosφ
B
- + -/+ -/+
cosφ
C
- + -/+ -/+
cosφ + + + +
Δt
п
- + -/+ -/+
δU
п
- + -/+ -/+
Δt
прер
- + -/+ -/+
Δt
пер.
- + -/+ -/+
F + + + +
Δf - + -/+ +
Wр+ + + + +
Wр- + + + +
Wq+ + + + +
Общий коэффициент мощности
Длительность провала напряжения
Глубина провала напряжения
Длительность прерывания напряжения
Длительность временного перенапряжения
Частота сети
Отклонение частоты
Активная энергия прямого направления
4)
Активная энергия обратного направления
4)
Реактивная энергия прямого направления
4)
Реактивная энергия обратного
направления
4)
Wq-++++
Примечания
1)
– Тип схемы 3П/4П (трехпроводная/четырехпроводная соответственно) выбирается при
помощи программы-конфигуратора.
2)
– Возможность отображения определенных параметров на ЖК-дисплее и передача значений
по интерфейсам зависит от схемы измерения.
3)
– Под средним действующим значением фазного тока (фазного и междуфазного напряжений)
понимается среднеарифметическое значение суммы действующих значений фазных токов
(фазных и междуфазных напряжений).
4)
– Параметры не нормируются.
Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанной схемы
подключения
Лист № 10
Всего листов 15
со схемой
Отображе-
чениеЖК-
Передача
Таблица 2.1 – Измеряемые параметры для преобразователей Е849ЭЛ
Измерение в
Параметр
Обозна-
соответствии
ние на
по интер-
измерений
1)
дисплее
2)
фейсам
2)
3П4П
Δt-+-/+-/+
W++++
W++++
W++++
Активная мощность фазы нагрузкиP
A
-+-/+-/+
P
B
-+-/+-/+
P
C
-+-/+-/+
Суммарная активная мощность
3)
P++++
Реактивная мощность фазы нагрузки Q
A
-+ -/+ -/+
Q
B
- + -/+ -/+
Q
C
- + -/+ -/+
Суммарная реактивная мощность
3)
Q++++
Полная мощность фазы нагрузки S
A
-+ -/+ -/+
S
B
- + -/+ -/+
S
C
- + -/+ -/+
Суммарная полная мощность
3)
S++++
Коэффициент мощности в каждой фазе cosφ
A
-+ -/+ -/+
cosφ
B
- + -/+ -/+
cosφ
C
- + -/+ -/+
Общий коэффициент мощностиcosφ++++
Длительность провала напряжения Δt
п
-+ -/+ -/+
Глубина провала напряжения δU
п
-+ -/+ -/+
Длительность прерывания напряжения Δt
прер
-+ -/+ -/+
Длительность временного
перенапряжения
пер.
Частота сетиF++++
Отклонение частоты Δf++ -/++
Активная энергия прямого направления
4)
W
р+
++++
Активная энергия обратного
направления
4)
р-
Реактивная энергия прямого
направления
4)
q+
Реактивная энергия обратного
направления
4)
q-
Примечания
1)
– Тип схемы 3П/4П (трехпроводная/четырехпроводная соответственно) выбирается при
помощи программы-конфигуратора.
2)
– Возможность отображения определенных параметров на ЖК-дисплее и передача значений
по интерфейсам зависит от схемы измерения.
3)
– Под средним действующим значением фазного тока (фазного и междуфазного
напряжений) понимается среднеарифметическое значение суммы действующих значений
фазных токов (фазных и междуфазных напряжений).
4)
– Параметры не нормируются.
Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанной
схемы подключения
Лист № 11
Всего листов 15
Напряжение
линейное
(междуфазное), В
Номинальный
(фазный) ток,
А
Фазная
–
-
–
-
Трехпров
одная
(3П)
–
-
Четырехп
роводная
(4П)
Таблица 3 – Номинальные значения входных токов и напряжений, измеряемыхмощностей
Номинальная
мощность (активная,
реактивная, полная),
Вт, вар, В·А
ное
Напряжение
Схема
фазное, В
измерения
Номиналь
Предел
знач
е
ние
измерений
ное
Номиналь
Пр
е
д
е
л
значение
измерений
Трехфазная
(суммарная)
–100120
–380456
–400480
69,27100120
263,27380456
57,73
(57,7)
219,39
(220)
230,94
(230)
277,13400480
1,0
5,0
1,0
5,0
1,0
5,0
1,0
5,0
1,0
5,0
1,0
5,0
57,7
288,6
219,4
1097,0
230,9
1154,7
173,2
866,0
658,2
3290,9
692,8
3464,1
173,2
866,0
658,2
3290,9
692,8
3464,1
Примечания
1 Тип схемы 3П/4П (трехпроводная/четырехпроводная соответственно) выбирается при
помощи программы-конфигуратора.
2 В скобках указаны условные обозначения номинального фазного напряжения
значение
основной
напряжения, В
Таблица 4 – Пределы допускаемой основной приведенной (
) погрешности (приведенной к
нормирующему значению) и абсолютной (Δ) погрешности измерений
Пределы
Нормиру
допускаемой
Н
а
именование
ха
р
ак
теристикиДиапазон из
м
ер
е
нийющее
приведенной (
)
и абсолютной
(Δ) погрешности
Д
е
йствующее знач
е
ние
фа
зного
0,02·U
ф.ном
U
1,2·U
ф.ном
U
ф.ном
±0,2 % (
)
напряжения, В
Д
е
йствующее знач
е
ние линейного
0,02·U
л.ном
U
1,2·U
л.ном
U
л.ном
±0,2 % (
)
±0,5 % (
)
от 0 до -1; от -1 до 0
Действующее значение фазного тока, А0,02·I
ф.ном
I
2·I
ф.ном
I
ф.ном
±0,2 % (
)
Активная мощность фазы, Вт – Р
ф.ном
Суммарная активная мощность, Вт–Р
ном
Реактивная мощность фазы, вар– Q
ф.ном
Суммарная реактивная мощность, вар–Q
ном
Полная мощность фазы, В·А– S
ф.ном
Суммарная полная мощность, В·А–S
ном
Коэффициент активной мощности сosφ
от
0 до +1; от
+1 до 0;
cosφ
ном
±0,5 % (
)
Лист № 12
Всего листов 15
значение
основной
для 3П:
Продолжение таблицы 4
Пределы
Нормиру
допускаемой
Н
а
именование
ха
р
ак
теристикиДиапазон из
м
ер
е
нийющее
приведенной (
)
и абсолютной
(Δ) погрешности
для 4П:
от 0 до +1; от +1 до 0;
Коэффициент реактивной мощности sinφ
от
0 до
-1;
о
т -1 до 0
sinφ
ном
±0,5 % (
)
(Δt ), с
(Δt), с
перенапряжения (Δt), с
от +0,5 до +1; от +1 до +0,5;
от -0,5 до -1; от -1 до -0,5
Частота сети (F), Гц от 45 до 55 – ±0,01 Гц (Δ)
Отклонение частоты (Δf), Гц от -5 до 5 – ±0,01 Гц (Δ)
Длительность провала напряжения
от
0,02
до
60–±0
,
02
с (Δ)
п
Глубина провала напряжения (δU
п
), %от 10 до 99–±0,2 % (Δ)
Длительность прерывания напряжения
от
0,02
до
60–±0
,
02
с (Δ)
прер
Длительность временного
от
0,02
до
60–±0
,
02
с (Δ)
пер.
Примечания
1 Погрешности нормируются без учета погрешностей трансформаторов тока и напряжения.
2Номинальныезначениявходныхтоковинапряжений,измеряемыхмощностей
соответствуют значениям, указанным в таблице 3.
3 Номинальное значение коэффициента активной мощности cosφ
ном
=1, коэффициента
реактивной мощности sinφ
ном
=1. Номинальное значение частоты измеряемых сигналов 50 Гц.
4 Расчет параметра частоты сети осуществляется при нахождении входного сигнала в одном
из диапазонов измерений: 0,4·U
ном
U
1,2·U
ном
или 0,4·I
ф.ном
I
2·I
ф.ном
температуры
окружающего
воздуха от
Таблица 5 – Пределы допускаемой дополнительной погрешности измерений/преобразований,
вызванной изменением влияющих величин от нормальных значений
НаименованиеДиапазон значений влияющейПределы допускаемой
влияющей величины величины дополнительной
погрешности
измерений/преобразования
Изменение
Для климатического исполнения УХЛ3.1:
от –40 до +10 °С; св. +30 до +70 °С0,5 предела допускаемой
Для климатического исполнения О4.1: основной погрешности
но
р
мальной
от –20 до +10 °С; св. +30 до +50 °С
Изменение Для климатического исполнения УХЛ3.1:
относительнойсв. 80 до 98 % (при температуре +35 °С)0,5 предела допускаемой
влажности воздуха Для климатического исполнения О4.1: основной погрешности
от нормальнойсв. 80 до 90 % (при температуре +30 °С)
Примечание – При изменении напряжения питания в заданных пределах погрешность
измерений/преобразования находится в пределах допускаемой основной погрешности
соответствующего параметра
Лист № 13
Всего листов 15
В зависимости от исполнения преобразователи могут быть с аналоговыми выходами.
Диапазоны воспроизведения и нормирующие значения выходных аналоговых сигналов
приведены в таблице 6.
Диапазон выходного
аналогового сигнала
–5 В
–10 В
Таблица 6 – Пределы допускаемой основной приведенной (
) погрешности (приведенной к
нормирующему значению) воспроизведения выходных аналоговых сигналов
УсловноеНормирующее значениеПределы допускаемой
обозначение выходного аналогового основной приведенной
аналогового выходасигналапогрешности
A от 0 до 5 мА 5 мА
B от 4 до 20 мА 20 мА
C от 0 до 20 мА 20 мА
AP
1)
от 0 до 5 мА5 мА
BP
2)
от 4 до 20 мА 20 мА
EP
3)
от -5 до 5 мА5 мА
±0,5 %
CP
4)
от 0 до 20 мА 20 мА
от 0 до 5 В
от 1 до 5 В
от 0 до 10 В
от 2 до 10 В
Примечания
1)
– Диапазон изменения выходного аналогового сигнала с условным нулевым значением,
равным 2,5 мА (для двуполярного входного сигнала).
2)
– Диапазон изменения выходного аналогового сигнала с условным нулевым значением,
равным 12 мА (для двуполярного входного сигнала).
3)
– Диапазон изменения выходного аналогового сигнала с условным нулевым значением,
равным 0 мА (для двуполярного входного сигнала).
4)
– Диапазон изменения выходного аналогового сигнала с условным нулевым значением,
равным 10 мА (для двуполярного входного сигнала)
7
0,1
Значение
Таблица 8 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания: -
напряжение питания 24ВН -
напряжение питания 220ВУ
от 18 до 36 В постоянного тока;
от 85 до 305 В переменного
тока частотой от 47 до 53 Гц
или от 110 до 430 В
постоянного тока
0,05
Мощность, потребляемая преобразователями по цепи питания
при номинальных значениях входных сигналов, В·А, не более
Мощность, потребляемая каждой последовательной цепью
при номинальном значении силы тока и номинальном
значении частоты, В·А, не более
Мощность, потребляемая каждой параллельной цепью при
номинальном значении напряжения и номинальном значении
частоты, В·А, не более
Габаритные размеры, мм, не более
- Е849ЭЛ, Е900ЭЛ (специальное исполнение «L»)
- Е849ЭЛ, Е900ЭЛ
Масса, кг, не более
162×91×61
108×91×57
0,6
Лист № 14
Всего листов 15
от +10 до +30
от 30 до 80
от 96 до 104
от –40 до +70
98 при +35 °С
Значение
от –20 до +70
90 при +30 °С
20
15
Продолжение таблицы 8
Наименование характеристики
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Рабочие условия применения:
- преобразователи, изготавливаемые для эксплуатации в
условиях умеренно-холодного климата, исполнения УХЛ3.1
по ГОСТ 15150-69:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- преобразователи с жидкокристаллическим дисплеем,
изготавливаемые для эксплуатации в общеклиматических
условиях, исполнения О4.1 по ГОСТ 15150-69:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее:
- дляпреобразователейбезЖК-дисплея
-для преобразователей с ЖК-дисплеем
Средняя наработка на отказ, ч
-дляпреобразователейбезЖК-дисплея
- для преобразователей с ЖК-дисплеем
250000
150000
Знак утверждения типа
наносится на этикетку преобразователя, титульные листы Руководства по эксплуатации,
Методики поверки и паспорта преобразователя типографским способом.
Комплектность средства измерений
Таблица 9 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Преобразователь (в соответствии с заказом) - 1 шт.
Комплект монтажных частей - 1 шт.
Паспорт - 1 экз.
Руководство по эксплуатации 0ПЧ.140.338 РЭ 1 экз.
1)
Методика поверки 0ПЧ.140.338 МП 1 экз.
1)
Копия свидетельства об утверждении типа - 1 экз.
1)
Примечание –
1)
допускается один экземпляр на партию из 10 шт., направляемых в один адрес
Поверка
осуществляется по документу 0ПЧ.140.338 МП «ГСИ. Преобразователи измерительные серии
Е. Методика поверки», с изменением № 1, утвержденным ФГУП «ВНИИМС» 06.11.2020 г.
Основныесредстваповерки:калибраторпеременноготока«Ресурс-К2М»
(регистрационный номер в Федеральном информационном фонде № 31319-12); установка
поверочнаяуниверсальная «УППУ-МЭ»(регистрационныйномерв Федеральном
информационном фонде № 57346-14); вольтметр универсальный В7-78/1 (регистрационный
номер в Федеральном информационном фонде № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится в паспорт или на
свидетельство о поверке, а также на боковую поверхность корпуса преобразователя в
соответствии с рисунком 4.
Лист № 15
Всего листов 15
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным серии Е
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности,
частоты, сопротивления аналоговые. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость
техническихсредствэлектромагнитная.Методыизмеренийпоказателейкачества
электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии в системах электроснабжения
общего назначения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 25-7504.232-2016 Преобразователи измерительные серии Е
Изготовитель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428020, Чувашская Республика – Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3
Телефон (факс): +7 (8352) 39-99-12 (+7 (8352) 55-50-02)
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул.Озерная, д.46
Телефон/ факс: +7 (495)437-55-77/ +7 (495)437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17457-98 | Комплексы контроля технического состояния автомобилей измерительные автоматизированные | GECO, GECO-01 | Фирма "DIP Division S.R.L.", Италия | 1 год | Перейти |
| 24894-03 | Системы измерительные | УГМ-1 | ОАО "Самаранефтехимавтоматика", г.Новокуйбышевск | 2 года | Перейти |
| 38420-08 | Системы информационно-измерительные | ВЗЛЕТ ИИС-М | ООО ИТЦ "Промавтоматика", г.С.-Петербург | 4 года - для центральной части системы; измерительных компонентов периферийной части системы - в соответствии с их технической документацией | Перейти |
| 79992-20 | Преобразователи расхода турбинные | СТРИЖ | Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация"), г. Самара | 1 год | Перейти |
| 61077-15 | Преобразователи термоэлектрические многозонные | ТП-0199 | ООО НПП "ЭЛЕМЕР", г.Москва | Первичная поверка до ввода в эксплуатацию | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
