Делители напряжения составные ДН-160пт/2, ГРСИ 66745-17
Номер госреестра:
66745-17
Наименование СИ:
Делители напряжения составные
Обозначение типа:
ДН-160пт/2
Производитель:
ООО НПП "Диатранс", г.Москва; ООО "Электро плюс", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65260
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делители напряжения составные ДН-160пт/2
Назначение средства измерений
ДелителинапряжениясоставныеДН-160пт/2(далеепотексту-делители)
предназначены для масштабного преобразования высоких фазных напряжений в напряжения
для передачи сигналов информации на входы низковольтных измерительных приборов.
Описание средства измерений
Принцип действия делителей основан на методе емкостно-омического деления
высокого напряжения.
Делители состоят из двух резистивно-емкостных сборок в диэлектрических корпусах,
двух электростатических экранов и опоры.
Каждый модуль преобразователя представляет собой диэлектрический корпус с
металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах
предусмотрены отверстия для охлаждения резистивно-емкостных сборок. Нижняя резистивно-
емкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/√3 кВ. В плече
низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.
Делители выпускаются в следующих модификациях ДН-160пт/2 и ДН-160пт/2-БК.
Модификация ДН-160пт/2-БК поставляется с блоком коррекции БК-1, модификация
ДН-160пт/2 поставляется без блока коррекции БК-1.
Блок коррекции представляет собой электронный прибор в металлическом корпусе, на
передней панели которого расположены органы управления и индикации, а на задней панели -
разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и
выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и нанесения знака поверки
представлена на рисунке 2.

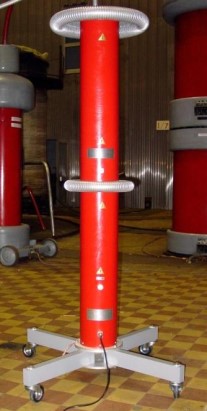

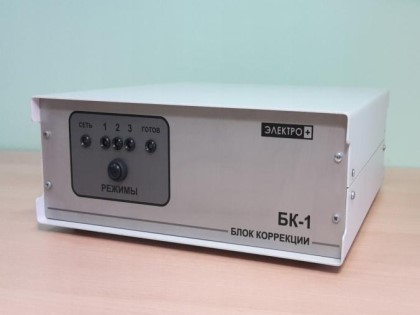

Рисунок 1 - Общий вид средства измерений
Блок коррекции БК-1
Делитель напряжения составной
ДН-160пт/2
Лист № 2
Всего листов 4

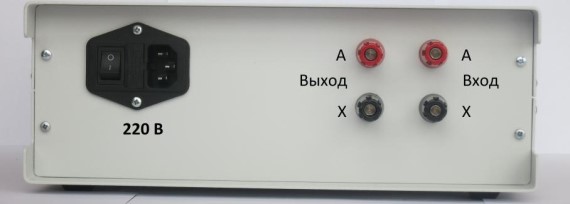

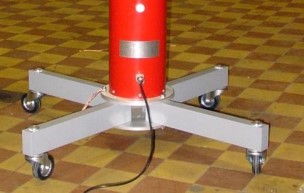

Рисунок 2 -
Схема пломбировки от несанкционированного доступа
(А и Б).
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
0,5δ
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальные первичные напряжения, кВ
Значение
35/√3
110/√3
220/√3
100/√3
50
от 16 до 25
от 50 до 80
от 100 до 160
350
1100
2200
±0,1
±0,05
±5,0
±2,0
Номинальное вторичное напряжение, В
Номинальная частота переменного тока, Гц
Диапазоны преобразований напряжения переменного тока, кВ
- 35/√3
- 110/√3
- 220/√3
Номинальные коэффициенты масштабного преобразования
- 35/√3
- 110/√3
- 220/√3
Пределыдопускаемойотносительнойосновнойпогрешности
коэффициентов масштабного преобразования, %
- ДН-160пт/2
- ДН-160пт/2-БК
Пределы допускаемой основной абсолютной погрешности угла
фазового сдвига, …´
- ДН-160пт/2
- ДН-160пт/2-БК
Предел допускаемой дополнительной погрешности от изменения
температуры окружающей среды в диапазоне рабочих температур, на
каждые 10 °С, в долях от пределов допускаемой основной погрешности
220±22
50±1
Значение
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания блока коррекции:
-
напряжения переменного тока, В
-
частота переменного тока, Гц
Потребляемая мощность блока коррекции БК-1, В·А, не более
30
А
Б
Лист № 3
Всего листов 4
110
280
280
1950
1130
1130
Значение
3
25
от +15 до +25
от 30 до 80
от 84 до 106
Окончание таблицы 2
Наименование характеристики
Габаритные размеры средства измерений, мм, не более
блока коррекции БК-1:
-
высота
-
ширина
-
длина
делителя:
-
высота
-
ширина
-
длина
Масса, кг, не более:
- блока коррекции БК-1
- делителя
Нормальные условия применения:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
от +5 до +40
от 30 до 80
от 84 до 106
8
7000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
Количество
1
шт.
БК-1
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Делитель напряжения составной ДН-160пт/2 или ДН-160пт/2-БК
Блок коррекции
(для модификации ДН-160пт/2-БК )
Кабель измерительный-
Руководство по эксплуатации4229-017-75617971-2016 РЭ
Методика поверки РТ-МП-3572-551-2016
1
шт.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-3572-551-2016 «ГСИ. Делители напряжения составные
ДН-160пт/2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.12.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.746-2011, диапазон воспроизведения
коэффициента масштабного преобразования напряжения от3/√3 до 500/√3 кВ, пределы
допускаемой основной относительной погрешности от ±0,01 до ±0,02 %, угол масштабного
преобразования от минус 1 до плюс 1, пределы допускаемой основной абсолютной
погрешности ±1,0’;
- прибор сравнения КНТ-05 (регистрационный номер 37854-08).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к делителям
напряжения составным ДН-160пт/2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений
коэффициентамасштабногопреобразованияиуглафазовогосдвигаэлектрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ
ТУ 4229-017-75617971-2016 Делители напряжения составные ДН-160пт/2. Технические
условия
Изготовители
Общество с ограниченной ответственностью Научно-производственное предприятие
«Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, ул. Введенского, д. 11, корп. 2, кв. 90
Телефон: +7 (929) 542-9409; Е-mail:
Общество с ограниченной ответственностью «ЭЛЕКТРО ПЛЮС»
(ООО «ЭЛЕКТРО ПЛЮС»)
ИНН 7842397624
Адрес: 195220, г. Санкт - Петербург, пр. Науки 17/6 пом. 99Н
Телефон: +7 (812) 491-0179
Заявитель
ООО Научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, ул. Введенского, д. 11, корп. 2, кв. 90
Телефон: +7 (929) 542-9409; Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: +7 (495) 544-00-00; E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
