Номер госреестра:
66716-17
Наименование СИ:
Манометры цифровые
Обозначение типа:
METROL 1X0
Производитель:
ООО "Метрологическое Обеспечение", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 641 от 05.04.2018 г.)
Манометры цифровые METROL 1X0
Назначение средства измерений
Манометры цифровые METROL 1X0 предназначены для:
- измерений избыточного, абсолютного давления и разности давлений;
- измерений силы постоянного тока и напряжения постоянного тока.
Описание средства измерений
Манометры цифровые METROL 1X0 представляют собой портативные электрические
приборы с расположенными на передних панелях ЖК-дисплея и клавиш для выбора единиц
и режимов измерений.
Принцип работы манометров цифровых METROL 1X0 в режиме измерения давления
основан на использовании зависимости между измеряемым давлением и упругой деформацией
мембраны первичного преобразователя. Измеряемая среда подается в приемную камеру
кварцевого датчика через стандартный штуцер, под действием давления происходит деформация
измерительной мембраны, что приводит к изменению электрического сопротивления на
подложке тензорезистеров, в результате чего формируется сигнал, пропорциональный давлению.
Принцип работы манометров цифровых METROL 1X0 в режиме измерений электрических
сигналов основан на их аналогово-цифровом преобразовании (АЦП) и отображении результатов
на дисплее.
Манометры цифровые METROL 1X0 имеют модификации: METROL 100 и METROL 110.
METROL 100 является портативным цифровым прибором. Применяется для измерения
давления и температуры окружающей среды, с возможностью хранения полученной информации.
METROL 110 является портативным цифровым прибором. Применяется для измерения
давления, с функцией измерения силы постоянного тока, напряжения постоянного тока, а также
температуры окружающей среды.
Манометры цифровые METROL 1X0 во взрывозащищенном исполнение с уровнями
взрывозащиты «Exia
Ⅱ
CT4» и «ExicIIBT6 Gc».
В верхней части манометра цифрового METROL 110 находятся разъемы для подключения
измерительных проводов.
Лист № 2
Всего листов 7

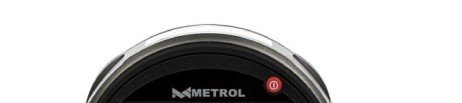

Общий вид средства измерений представлен на рисунках 1, 2.

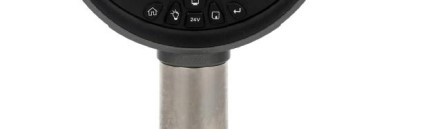

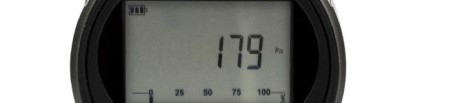

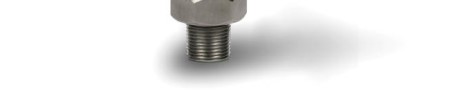

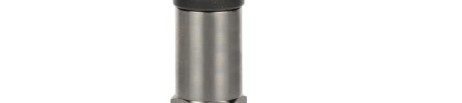

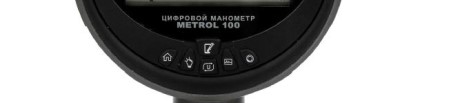

Рисунок 1 -Манометр
цифровой METROL 100

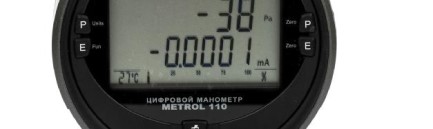

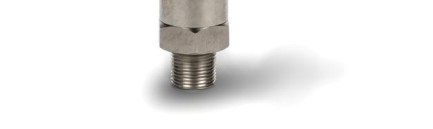

Рисунок 2 -
Манометр цифровой METROL 110
Пломбирование манометров цифровых METROL 1X0 от несанкционированного доступа
производится путем приклеивания разрушающихся наклеек на место соединения передней
и задней панелей корпуса с логотипом «МЕТРОЛ».

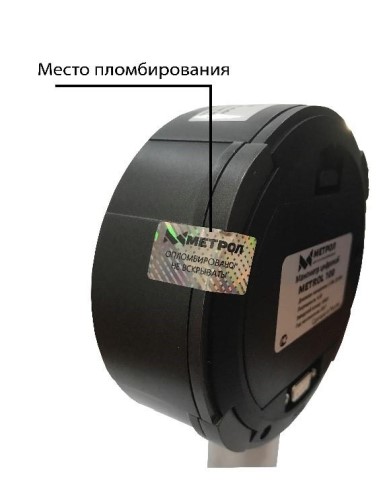

Место пломбировки средства измерений представлено на рисунке 3.

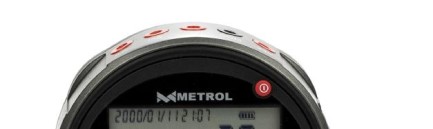

Рисунок 3 - Схема пломбировки цифровых манометров METROL 1X0
от несанкционированного доступа
Лист № 3
Всего листов 7
Программное обеспечение
Работойвстроенногопрограммногообеспеченияуправляетмикроконтроллер,
расположенная внутри корпуса на электронной плате. Защита программного обеспечения
осуществляется путем записи бита защиты при программировании микроконтроллера в процессе
производства манометров цифровых METROL 1X0. Установленный бит защиты запрещает
чтение кода микроконтроллера, поэтому модификация программного обеспечения (умышленная
или неумышленная) невозможна.
Управление режимами работы и настройками манометров цифровых METROL 1X0
осуществляется с помощью внутреннего программного обеспечения, которое встроено
в защищенную от записи память манометров цифровых METROL 1X0, что исключает возможность
несанкционированных настроек и вмешательства, приводящим к искажению результатов
измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) манометров цифровых
METROL 1X0 представлены в таблице 1.
е
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
METROL 100
Значени
METROL 110
Идентификационное наименование ПО METROL-1METROL-1
Номер версии (идентификационный номер) ПО не ниже 1.0не ниже 1.0
Цифровой идентификатор ПО - -
ПО устанавливается на предприятии-изготовителе в процессе производства приборов,
доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации
не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ
и измерительную информацию.
Метрологические и технические характеристики
представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики манометров цифровых METROL 1X0
при измерении давления
Вид давленияДиапазоны измеренийПределы допускаемой
кПаМПа приведенной погрешности,
% от диапазона измерений,
в диапазоне температур
от +18 до +22 °С
1234
Избыточное от -16 до 16 от -0,1 до 1 ±0,05; ±0,1; ±0,2
от -20 до 20от -0,1 до 2,5
от -40 до 40 от -0,1 до 4
от -60 до 60 от -0,1 до 6
от -100 до 100от -0,1 до 25
от -100 до 0 от 0 до 1
-100 до 60 от 0 до 1,6
от -100 до 160 от 0 до 2,5
Лист № 4
Всего листов 7
Продолжение таблицы 2
1234
Избыточное от -100 до 250 от 0 до 4
от -100 до 600от 0 до 6
от 0 до 16 от 0 до 10
от 0 до 25 от 0 до 16
от 0 до 40 от 0 до 25
от 0 до 60 от 0 до 40
от 0 до 100от 0 до 60
от 0 до 160 от 0 до 100
от 0 до 250 от 0 до 160
от 0 до 400 от 0 до 250
от 0 до 600
от -100 до 100от -0,1 до 1
от -100 до 160 от -0,1 до 2,5
от -100 до 250от -0,1 до 4±0,025
от -100 до 600от -0,1 до 6
от -100 до 0от -0,1 до 25
от 0 до 100 от 0 до 1
от 0 до 160 от 0 до 1,6
от 0 до 250 от 0 до 2,5
от 0 до 400 от 0 до 4
от 0 до 600 от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
Абсолютное от 0 до 60от 0 до 1±0,2
от 0 до 100 от 0 до 1,6
от 0 до 160от 0 до 2,5
от 0 до 250 от 0 до 4
от 0 до 400 от 0 до 6
от 0 до 600 от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 160от 0 до 1±0,1
от 0 до 250 от 0 до 1,6
от 0 до 400от 0 до 2,5
от 0 до 600 от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
Пределы допускаемой приведенной дополнительной погрешности от изменения температуры
окружающей среды в диапазоне рабочих температур ±0,002 % от ВПИ/°С (в диапазоне
температур от -10 до +50 °С)
Лист № 5
Всего листов 7
Таблица 3 - Метрологические характеристики манометров цифровых METROL 110 в режиме
измерений параметров электрических сигналов
Наименование характеристикиДиапазон измерений Пределы допускаемой
абсолютной погрешности
Напряжение постоянного тока, Вот -30 до +30±(0,0002·ИВ + 0,0009)
Сила постоянного тока, мАот -30 до +30±(0,0002·ИВ + 0,0009)
где ИВ - измеряемая величина
Таблица 4 - Основные технические характеристики
Наименование характеристикиЗначение
Рабочая среда Не коррозионные жидкости и газы
(неагрессивные, некристаллизующиеся
жидкости, газы, пары)
Диапазон рабочих температур, °Сот -10 до +50
Диапазон температуры хранения, °С от -10 до +70
Относительная влажность окружающего от 5 до 85
воздуха, % (без конденсации)
Напряжение питания, В8,4
(литиевая аккумуляторная батарея)
Степень защиты по ГОСТ 14254-96 IP65
Предельно допустимое давление, % ВПИ 110
Масса, кг, не более 1,00
Габаритные размеры, мм
,
не более
диаметр × длина × высота
Ø120×205×43
Знак утверждения типа
наносится типографским способом на шильдик прибора и на титульный лист руководства
по эксплуатации.
Комплектность средства измерений
Количество
1 шт.
Таблица 5 - Комплектность средства измерений
Наименование
Обозначение
Манометр цифровойMETROL 100 или
(модификация по заказу) METROL 110
Измерительные провода -
Адаптер переменного тока-
Руководство по эксплуатации METROL 1Х0
Методика поверки МП-РТ-3477-443-2016
В соответствии с заказом
1 шт.
1 экз
1 экз
Поверка
осуществляется по документу МП-РТ-3477-443-2016 «ГСИ. Манометры цифровые METROL
1X0. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03 октября 2016 года.
Основные средства поверки:
-калибратор-контроллер давления PPC-4 A700Kp, диапазон измерений от 0 до 700 кПа,
ПГ ±0,008% ИВ (регистрационный номер 27758-08);
-манометры грузопоршневые СРВ5000, верхние пределы измерений от минус 0,1
до 60 МПа, КТ 0,005 (регистрационный номер 33079-08);
-манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5,
МП-6, МП-60, МП-600 (регистрационный номер 31703-06);
Лист № 6
Всего листов 7
-манометр грузопоршневой СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01
(регистрационный номер 33079-08);
-задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 63
до минус 0,25 кПа, КТ 0,02 (регистрационный номер 25940-03);
-калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения
разности давлений от 5 до 40000 Па, КТ 0,015 (регистрационный номер 42701-09);
-барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа,
ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа)
(регистрационный номер 26469-04);
-калибратор универсальный FLUKE 5520A, диапазоны измерений (0-32,9) В
ПГ
±
(U·20∙10
-6
); (0-329,999) мА ПГ
±
(I·100∙10
-6
) (регистрационный номер 29282-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки
или оттиска поверительного клейма
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам
цифровым METROL 1X0
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4×10
4
Па
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1до 1·10
6
Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне значений от 1·10
-16
до 30 А
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянно-
го электрического напряжения и электродвижущей силы
Технические условия ТУ4212-006-01551914-2016
Изготовитель
Общество с ограниченной ответственностью «МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ»
(ООО «МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ»)
ИНН 1660250200
Адрес: 420108, Республика Татарстан, г. Казань, ул. Мазита Гафури, д.50 офис 315
Телефон: 8(843)212-22-91
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8(495) 544-00-00
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21410-01 | Мегаомметры цифровые | АМ-2002 | АОЗТ "Эликс", г.Москва | 1 год | Перейти |
| 14145-94 | Манометры, вакуумметры и мановакуумметры показывающие с диафрагмой МGS9/ 3А | MGS20, MGS18, MN12, MGS20 | Фирма "Nuova FIMA", Италия | 1 год | Перейти |
| 13988-99 | Манометры цифровые | ДМ 5001 | ОАО "Манотомь", г.Томск | 1 год | Перейти |
| 17618-08 | Приборы вторичные цифровые для термопреобразователей сопротивления и термопар | DI | Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия | 2 года | Перейти |
| 18837-99 | Мультиметры цифровые | Крейтовая система LTC-002 | ЗАО "Л-Кард", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
