Аппаратура геодезическая спутниковая Leica GS16, ГРСИ 66713-17
Номер госреестра:
66713-17
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
Leica GS16
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65227
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая Leica GS16
Назначение средства измерений
Аппаратура геодезическая спутниковая Leica GS16 (далее - аппаратура) предназначена
для измерений длины базиса при выполнении кадастровых и землеустроительных работ,
производстве инженерно-геодезических изысканий, а также при создании и обновлении
государственных топографических карт и планов в графической, цифровой, фотографической и
иных формах.
Описание средства измерений
Аппаратура геодезическая спутниковая Leica GS16 - геодезические приборы, принцип
действия которых заключается в измерении времени прохождения сигнала от спутника до
приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура представляет собой пластиковый прорезиненный корпус,
вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой
осуществляется при помощи контроллера или web-интерфейса через персональный ПК.
Принимаемая со спутников информация записывается во внутреннюю память контроллера или
на съемное запоминающее устройство (microSD-карту) объемом до 8 Гбайт.
Набоковойпанелиаппаратураимеет2функциональныхклавиши
включения/выключения питания и выбора функционала, а также 7 светодиодных индикатора
для отображения информации об уровне заряда аккумулятора, слежении за спутниками,
Bluetooth соединении, приеме или передаче дифференциальной поправки, записи «сырых»
данных и уровне заряда внешнего источника питания.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым
разъёмом для связи с персональным компьютером, контроллером Leica CS20, или внешним
радиомодемом, порт для подключения внешней радиоантенны (типа QN), а также отсек для
внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типа спутниковых сигналов: GPS: L1 C/A,
L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C; GALILEO: E1, E5a, E5b, AltBOC; BeiDou: B1, B2;
SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура поддерживает стандартные режимы наблюдений: «Статика», «Быстрая
статика», «Кинематика», «Кинематика в реальном времени», «Дифференциальные кодовые
измерения (DGPS)».
Общий вид аппаратуры приведёна на рисунке 1.

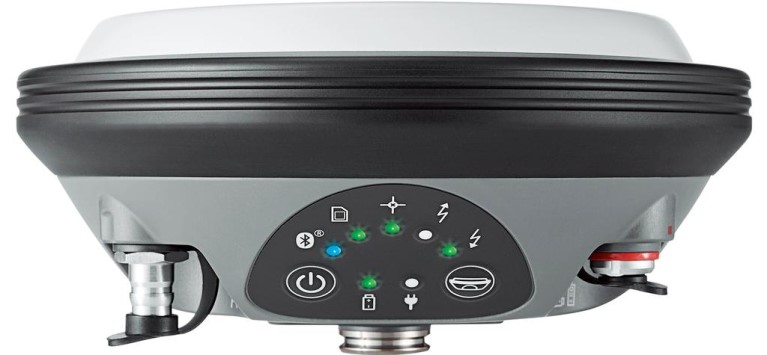

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Leica GS16
Лист № 2
Всего листов 5
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой
Leica GS16 не производится, ограничение доступа к узлам обеспечено конструкцией
крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение
Аппаратура геодезическая спутниковая Leica GS16 имеет встроенное программное
обеспечение «Leica ME_fw», полевое программное обеспечение «Leica Captivate» и офисное
программное обеспечение «Leica Geo Office», «Leica Infinity» с помощью которых
производится обработка поступающих спутниковых сигналов, настройка и управление
аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов. Разработчиком и правообладателем ПО является компания
«Leica Geosystems AG», Швейцария.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Leica
ME_fw
Leica Captivate
Leica Geo
Office
Leica Infinity
6.04
22АССAD
2.10
DAC112B
8.40
BB3D21A
2.1.0
13DCC2A
Номер версии (идентификационный
номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
CRC32
CRC32
CRC32
CRC32
Метрологические и технические характеристики
Значение
от 0 до 30 000
Встроенная
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений длины базиса, м
Тип антенны
Границы допускаемой абсолютной
погрешности измерений длины базиса (при
доверительной вероятности 0,95), мм, в
режимах «Статика», «Быстрая статика»:
- в плане
- по высоте
±2∙(3,0+0,5∙10
-6
∙D)
±2∙(5,0+0,5∙10
-6
∙D)
где D - измеряемое расстояние, мм
Допускаемая средняя квадратическая
погрешность измерений длины базиса в
режиме «Статика», «Быстрая статика», мм:
- в плане
- по высоте
3,0+0,5∙10
-6
∙D
5,0+0,5∙10
-6
∙D
где D - измеряемое расстояние, мм
Лист № 3
Всего листов 5
Значение
Продолжение таблицы 2
Наименование характеристики
Границы допускаемой абсолютной
погрешности измерений длины базиса (при
доверительной вероятности 0,95), мм, в
режимах «Кинематика», «Кинематика в
реальном времени (RTK)», мм:
- в плане
- по высоте
±2∙(8+1∙10
-6
∙D)
±2∙(15+1∙10
-6
∙D)
где D - измеряемое расстояние, мм
Допускаемая средняя квадратическая
погрешность измерений длины базиса в
режимах «Кинематика», «Кинематика в
реальном времени (RTK)», мм:
- в плане
- по высоте
8+1∙10
-6
∙D
15+1∙10
-6
∙D
где D - измеряемое расстояние, мм
±500
±500
Границы допускаемой абсолютной
погрешности измерений длины базиса (при
доверительной вероятности 0,95), мм, в режиме
«Дифференциальные кодовые измерения
(DGPS)», мм:
- в плане
- по высоте
Допускаемая средняя квадратическая
погрешность измерений длины базиса в
режиме «Дифференциальные кодовые
измерения (DGPS)» мм:
- в плане
- по высоте
250
250
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
Тип приемникаМногочастотный, многосистемный
Количество каналов 555
Режимы измерений длины базиса«Статика», «Быстрая статика»,
«Кинематика», «Кинематика в реальном
времени (RTK)», «Дифференциальные
кодовые измерения (DGPS)»
Тип антенныВстроенная
Источник электропитания: Внешний/внутренний
- напряжение источника электропитания, В от 10,5 до 28
Диапазон рабочих температур, °С от -40 до +65
Габаритные размеры (диаметр × высота), мм,
не более190×90
Масса (без внутреннего аккумулятора), кг, не
более0,93
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
и наклейкой на корпус аппаратуры.
Лист № 4
Всего листов 5
Комплектность средства измерений
Обозначение
-----------
МП АПМ 56-16
Количество, ед.
1
1
1
1
1
1
2
1
1
1
1
1
Таблица 4 - Комплектность средства измерений
Наименование
Аппаратура геодезическая спутниковая Leica GS16
Полевой контроллер Leica CS20
1)
Транспортировочный кейс
Измеритель высоты антенны
Комплект интерфейсных кабелей
Крепление на штатив для контроллера
1)
Аккумуляторная батарея
Зарядное устройство для АКБ
Резервная аккумуляторная батарея для контроллера
1)
Адаптер питания контроллера
1)
Руководство по эксплуатации на русском языке
Методика поверки
____________________
1)
- По заказу потребителя
Поверка
осуществляется по документу МП АПМ 56-16 «Аппаратура геодезическая спутниковая Leica
GS16. Методика поверки», утверждённому ООО «Автопрогресс-М» «27» октября 2016 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой Leica GS16
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Leica Geosystems AG», Швейцария
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
Заявитель
Общество с ограниченной ответственностью «НАВГЕОКОМ» (ООО «НАВГЕОКОМ»)
ИНН 7717626771
Адрес: 129626, г. Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-7777
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
