Колонки для отпуска сжиженного газа Шельф …LPG, ГРСИ 66705-17
Номер госреестра:
66705-17
Наименование СИ:
Колонки для отпуска сжиженного газа
Обозначение типа:
Шельф …LPG
Производитель:
ООО "НПК "ШЕЛЬФ", г.Шахты
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65219
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки для отпуска сжиженного газа «Шельф …LPG»
Назначение средства измерений
Колонки для отпуска сжиженного газа «Шельф …LPG» (далее - колонки) предназначены
для измерений объёма сжиженного углеводородного газа марки ПА (пропан автомобильный)
и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578-87 (далее - сжиженный газ)
при выдаче его в баллоны транспортных средств.
Описание средства измерений
Принцип действия колонок основан на динамическом методе измерений. Сжиженный
газ из резервуара, к которому подсоединена колонка, подводится к патрубку жидкой фазы
насосом и через электромагнитный клапан, фильтр и сепаратор поступает в четырехпоршневой
измеритель объема. Затем через дифференциальный клапан, разрывную муфту и раздаточный
рукав со струбциной поступает в баллон транспортного средства.
Газовая фаза после сепаратора поступает обратно в резервуар.
Сжиженный газ приводит поршни измерителя объема в возвратно-поступательное
движение, которое превращается кулисным механизмом во вращательное движение вала
измерителя объема.
Угол поворота этого вала пропорционален объему сжиженного газа, прошедшего
через измеритель объема, превращается преобразователем импульсов в последовательность
электрических импульсов. Импульсные сигналы поступают в электронно-цифровой блок,
где обрабатываются процессором по заданному алгоритму.
Результаты измерений объема сжиженного газа и результаты вычисления стоимости
выводятся на цифровые устройства индикации жидкокристаллические (далее - ЖКИ) -или
светодиодные (далее - СДИ) при предварительно заданной цене одного литра сжиженного газа,
которая также индицируется на устройстве индикации.
Колонки состоят из:
- рамы колонки;
- четырехпоршневого измерителя объема типа «Shelf», изготовитель фирма Zhejiang
Maide Machine Co., Ltd., Китай;
- датчикаимпульсовДИФВ-2, изготовитель ООО «НПК «Шельф», Украина;
- электронно-цифрового блока с устройством индикации типа ЭЦБ «Шельф»,
изготовитель ООО «НПК «Шельф», Россия;
- электромагнитного клапана dSF-20, изготовитель фирма Wenzhoushi Pneumatic Elements
Factory, Китай;
- насоса с электродвигателем и редукционным клапаном LWB-150, изготовитель фирма
Zhejiang Maide Machine Co., Ltd., Китай (для модификаций «Шельф 100-1 Р LPG» и «Шельф
100-2 Р LPG»;
- фильтра тонкой очистки 60 мкм;
- отделителя газовой фазы;
- дифференциального клапана;
- манометра для контроля давления топлива в гидросистеме колонки (LPG 40 атм.),
изготовитель фирма Zhejiang Maide Machine Co., Ltd., Китай;
- предохранительных клапанов;
- переходники для подключения эталонного мерника (эталонного проточного
измерителя объема сжиженного газа) при контроле выдаваемой дозы или поверке;
Лист № 2
Всего листов 7
- раздаточного рукава (количество и расположение - в зависимости от заказанной
модификации), где раздаточный рукав» обозначает комплект в составе резинового рукава
высокого давления и струбцины. В составе этого комплекта предусмотрено использование
резиновых рукавов фирм «Parker», «Semperit», «Manuli», «Shelf»;
- устройства для заземления колонки и пр.
Колонкивыпускаютсявследующихмодификациях«Шельф100-1LPG»,
«Шельф 100-2 LPG», «Шельф 300-1 LPG», «Шельф 300-2 LPG», «Шельф 100-1 Р LPG»,
«Шельф 100-2 Р LPG», которые отличаются количеством раздаточных рукавов, габаритными
размерами и массой.
Структура условного обозначения колонок в документации и при заказе:
«ШЕЛЬФ
…
- Х
- ...
LPG
»
Колонка для отпуска сжиженного газа
Наличие насоса (Р - в случае наличия насоса,
в противном случае не заполняется)
Количество раздаточных рукавов 1 или 2
Обозначение модификации (100 или 300)
Торговая марка
Общий вид модификаций колонок представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунках 3 - 5.
«Шельф 100-1 LPG»«Шельф 100-2 LPG»
Рисунок 1 - Общий вид модификаций колонок
«Шельф 100-1 LPG» и «Шельф 100-2 LPG»
Лист № 3
Всего листов 7
«Шельф 300-1 LPG»«Шельф 100-2 Р LPG»
Рисунок 2 - Общий вид модификаций колонок
«Шельф 300-1 LPG» и «Шельф 100-2 Р LPG»

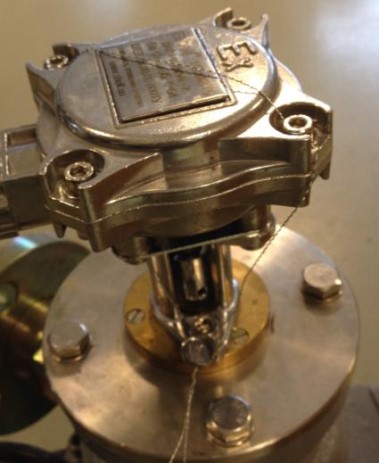

Рисунок 3 - Пломбировка датчика импульсов ДИФВ-2
Лист № 4
Всего листов 7

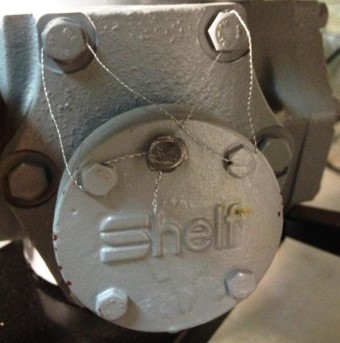

Рисунок 4 - Пломбировка измерителя объема типа Shelf

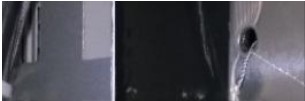

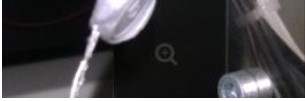

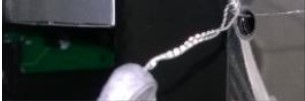

Рисунок 5 - Пломбировка электронно-цифрового блока
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции
управления клапанами, определения объема выданного газа, вывода информации об объеме
и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней
памяти количества выданных доз, количества смен цены газа, количества и характер отказов,
и реализовано в микроконтроллере, размещенном в электронно-цифровом блоке колонки.
Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой
электронно-цифрового блока, в которой размещен электронно-вычислительное устройство,
которая пломбируется. Кроме того, доступ к изменению параметров работы ПО, влияющих
на метрологические характеристики колонок защищен паролем администратора.
ПО не может быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования. Нормирование метрологических характеристик проведено
с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на колонки
в течении трех секунд:
- в поле индикатора «ОБЪЕМ» отображается номер версии ПО.
Конструкция колонок обеспечивает полное ограничение доступа к метрологической
части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 5
Всего листов 7
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ПО «Шельф»
Номер версии (идентификационный номер) ПО 03.хх
Цифровой идентификатор ПО *
гдехпринимаетзначенияот0 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Метрологические и технические характеристики
Значение
35
±
5
5
5
±
1,0
1,0
999999,99
9999,99
9999,99
999999,99
99 999 999 999 999,99
999 999 999 999,99
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальный объемный расход через один раздаточный рукав,
дм
3
/мин (л/мин)
Минимальный объемный расход, дм
3
/мин (л/мин)
Минимальный объем дозы выдачи, дм
3
(л)
Пределы допускаемой относительной погрешности измерений объ-
ема отпущенной дозы, %
Сходимость измерений, %, не более
Верхний предел показаний счётчика разового учёта:
- объема разовой дозы, дм
3
(л):
- для ЖКИ
- для СДИ
- цены за 1 дм
3
(л)
1)
, руб.
- стоимости
1)
отпущенной дозы топлива, руб.
Верхний предел показаний
2)
указателя суммарного учета, дм
3
(л):
- для ЖКИ
- для СДИ
Дискретность отсчетных устройств при индикации:
- объема разовой дозы, дм
3
(л)
- цены за 1 дм
3
(л)
1)
, руб.
- стоимости
1)
отпущенной дозы, руб.
- суммарного объема отпущенного топлива, дм
3
(л)
Максимальное рабочее давление в гидросистеме, МПа
Минимальное рабочее давление гидросистеме, МПа
0,01
0,01
0,01
1,0
1,57
0,8
Таблица 3 - Основные технические характеристики
Наименование характеристики
1
Количество раздаточных рукавов, шт.
Длина раздаточного рукава, м, не менее
Значение
2
от 1 до 2
4
1)
В строках индикации цены и стоимости отпущенного топлива возможен перенос запятой в зависимо-
сти от денежной единицы страны, в которой будет эксплуатироваться колонка.
2)
Суммарный объем отпущенного топлива индицируется в сервисном режиме в строках объема и стои-
мости отпущенной дозы одновременно. По желанию заказчика дополнительно может быть установлен
отдельный счетчик суммарного объема отпущенного сжиженного газа с емкостью отсчетного устройст-ва
9999999 дм
3
(л).
Лист № 6
Всего листов 7
от 187 до 242
Обозначение
модификации
Количество
раздаточных рукавов
Масса, кг,
не более
Продолжение таблицы 3
12
от -35 до +45
от -20 до +45
от 30 до 100 включ.
60
от 342 до 437
50±1
Рабочие условия эксплуатации:
- температура окружающего воздуха при использовании
сжиженного газа,
о
С:
- марки ПА
- марки ПБА
- относительная влажность окружающего воздуха, %
Номинальная тонкость фильтрации жидкой фазы топлива, мкм, не
более
Параметры электропитания от сети переменного тока:
- напряжение, В:
- для колонок
- для электродвигателя насоса модификаций
«Шельф 100-1 LPG» и «Шельф 100-2 LPG»
- частота, Гц
Потребляемая мощность, кВ·А, не более:
- кроме модификации «Шельф 300-1 LPG» и «Шельф 300-2 LPG»
- модификации «Шельф 300-1 LPG» и «Шельф 300-2 LPG»
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет
Маркировка взрывозащиты
0,12
5,6
7000
12
1ЕхdIIBT4
Обозначение модификации, количество раздаточных рукавов, габаритные размеры
и масса представлены в таблице 4.
Таблица 4
«Шельф 100-1 LPG»
«Шельф 100-2 LPG»
«Шельф 300-1 LPG»
«Шельф 300-2 LPG»
«Шельф 100-1 Р LPG»
«Шельф 100-2 Р LPG»
1
2
1
2
1
2
Габаритные размеры
корпуса (высота х
ширина х длина), мм
1600 х 510 х 735
1600 х 520 х 1200
2290 х 600 х 1100
2290 х 600 х 1100
1900 х 550 х 1500
1900 х 550 х 1500
165
260
280
350
410
450
Знак утверждения типа
наносится на маркировочную табличку колонки электрохимическим способом и на титульный
лист руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначение
Колонка (модификация по заказу) «Шельф…LPG»
Руководство по эксплуатации ШЕЛЬФ.00.011.2016 РЭ
Формуляр ШЕЛЬФ.00.011.2016 ФО
Инструкция по ПО ШЕЛЬФ.00.011.2016 И
Методика поверки ШЕЛЬФ.00.011.2016 МП
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Лист № 7
Всего листов 7
Поверка
осуществляется по документу ШЕЛЬФ.00.011.2016 МП «ГСИ. Инструкция. Колонки
для отпуска сжиженного газа «Шельф …LPG». Методика поверки», утвержденному
ЗАО КИП «МЦЭ» 29.11.2016 г.
Основные средства поверки:
- мерник металлический 2-го разряда по ГОСТ 8.510-2002 (мерник металлический 2-го
разряда для сжиженных газов ММСГ-1 с номинальной вместимостью 10 дм
3
, регистрационный
номер в Федеральном информационном фонде 22482-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измеритель объема поршневого типа, датчик
импульсов и крышку электронно-цифрового блока, как показано на рисунках 3 - 5.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к колонкам для
отпуска сжиженного газа «Шельф…LPG»
ТУ 4577-003-24261277-2015 Колонки для отпуска сжиженного газа «Шельф …LPG».
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная компания
«Шельф» (ООО «НПК «Шельф»)
ИНН 6155056342
Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, 5В
Телефон: 8-960-447-61-28
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU 311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40429-09 | Расходомеры газа | Поток | ООО "Мониторинг", г.С.-Петербург | 1 год | Перейти |
| 83901-21 | Система измерений количества и параметров свободного нефтяного газа на выходе с узла охлаждения газа Восточно-Капитоновской ГКС среднего давления в газопровод "Вахитовская ГКС-Загорская УКПНГ" | Обозначение отсутствует | Общество с ограниченной ответственностью "Завод нефтегазового оборудования "ТЕХНОВЕК" (ООО "Завод НГО "ТЕХНОВЕК"), г. Воткинск, Удмуртская Республика | 4 года | Перейти |
| 48756-11 | Колонки раздаточные природного газа | DAM 3CHG CNG CAR DISPENSER, HAM 3CHG CNG BUS DISPENSER | Фирма "Kraus Global Inc.", Канада | 1 год | Перейти |
| 31858-08 | Установки поверочные для счетчиков газа бытовых | УПСГБ-16 | ОАО "КОЭЗ "Прибор", г.Казань | 2 года | Перейти |
| 22505-02 | Колонки раздаточные сжиженного газа | INTENS-PA | Фирма "Innovation and Technology Systems INTENS GmbH", Люксембург, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
