Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм ТР, ТН, ГРСИ 66701-17
Номер госреестра:
66701-17
Наименование СИ:
Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм
Обозначение типа:
ТР, ТН
Производитель:
ООО "НПО "КировИнструмент", г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. №185
Лист № 1
Регистрационный № 66701-17Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры индикаторные ТР, ТН с ценой деления 0,01 и 0,1 мм
Назначение средства измерений
Толщиномеры индикаторные предназначены для измерения толщины листовых
материалов.
Физическая величина – длина (мм).
Описание средства измерений
Принцип действия основан на измерении величины вертикального перемещения
измерительного стержня при измерении толщины листового материала, помещенного
между поверхностями измерительных пяток.
Толщиномеры индикаторные состоят из скобы, в которой установлены отсчетное
устройство (индикатор) со специальным наконечником и неподвижная пятка. Толщиномеры
подразделяютсянанастольныеиручные.Толщиномерынастольныеимеютскобу
с поверхностью, предназначенной для установки на плоскости. Скоба толщиномеров ручных
имеет отверстие, предназначенное для удобного удерживания прибора в руке. Толщиномеры
изготавливаются двух типов: с нормированным измерительным усилием (рисунок 1, 2) и
без нормированного измерительного усилия (рисунок 3). Толщиномеры с нормированным
измерительным усилием имеют арретир (отводку) для отвода наконечника отсчетного
устройства.
Число модификаций толщиномеров настольных ТН (рисунок 1) – 3 (ТН 10-60,
ТН 10-160, ТН 25-160), отличающихся друг от друга диапазонами измерений, вылетом
отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Число модификаций толщиномеров ручных ТР (рисунок 2, 3) – 7 (ТР 10-60, ТР 25-60,
ТР 25-100, ТР 25-250, ТР 25-60Б, ТР 25-100Б, ТР 50-160Б), отличающихся друг от друга
диапазонами измерений, ценой деления отсчетного устройства, вылетом отсчетного устройства,
допускаемой погрешностью, габаритными размерами и массой.
Толщиномеры индикаторные ТР, ТН выпускаются под товарным знаком.
Лист № 2
Всего листов 5

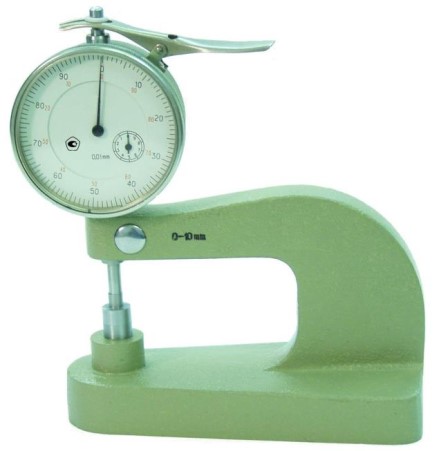

Рисунок 1 – Общий вид толщиномера настольного ТН
с нормированным измерительным усилием

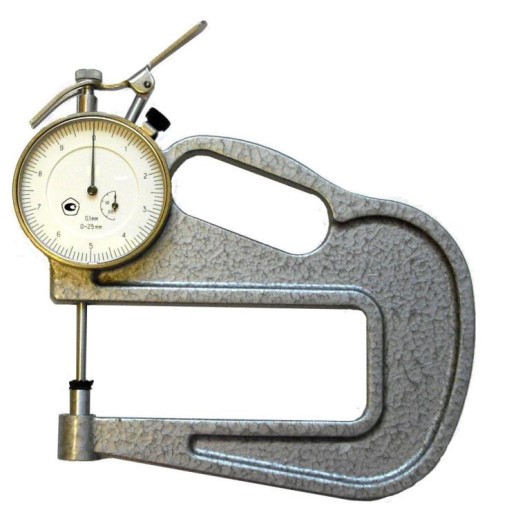

Рисунок 2 – Общий вид толщиномера ручного ТР
с нормированным измерительным усилием
Лист № 3
Всего листов 5

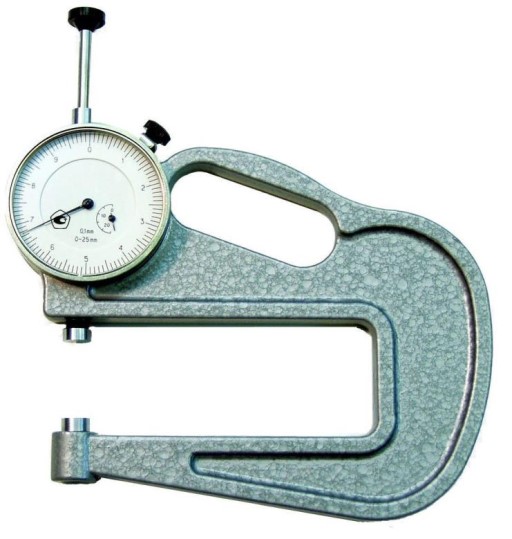

Рисунок 3 – Общий вид толщиномера ручного ТР
без нормированного измерительного усилия
Пломбирование толщиномеров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Размах
показани
й, не
более
Измерительное
усилие, Н
1/3
цены
деления
не нормируется
Trial-
мм
Вылет
деле-го уст-
ния,ройства,
мм
нана всем
Таблица 1 – Метрологические характеристики
Пределы допускаемой
Модифи-зон из-
Ценаотсчетно-
погрешности,
кация тол-мере-
щиномера ний,
мм мм, участке диапазоне
не менее до 1 мм измерений
коле-
небание,
более не
более
1,50,6
0-10
0-25
0,01
0-10
±0,018
±0,01
±
0,030
±0,018
3,0 1,8
1,5 0,6
0-25
0,10
±0,05
±
0,080
4,02,0
ТН 10-60
ТН 10-160
ТН 25-160
ТР 10-60
ТР 25-60
ТР 25-100
ТР 25-250
ТР 25-60Б
ТР 25-100Б
ТР 50-160Б
0-50
60
160
160
60
60
100
250
60
100
160
±0,150
Лист № 4
Всего листов 5
Масса,
кг,
не более
Условия эксплуатации
10
Таблица 2 – Технические характеристики
Модифи-Габаритные размеры
кация тол- (длина×ширина×высота),
щиномера мм, не более
Диаметр из-
мерительных
поверхностей
пятки и
наконечника,
мм, не более
воздуха, %,
Температура
Влажность
воздуха, °С
н
е м
енее
ТН 10-60120×60×137
1,09
от +5 до +3580
ТН 10-160
ТН 25-160
ТР 10-60
ТР 25-60
ТР 25-100
ТР 25-250
ТР 25-60Б
ТР 25-100Б
ТР 50-160Б
260×93×162
228×80×187
138×25×137
124×23×161
165×23×167
345×23×191
124×23×176
167×23×182
268×30×304
3,00
4,00
0,47
0,39
0,52
0,89
0,38
0,51
1,03
Примечание – По заказу потребителя измерительные поверхности пятки и наконечника
изготавливаются диаметром, равным 16 и 30 мм.
Средний срок службы – не менее 4 лет.
Знак утверждения типа
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность
Наименование
Толщиномер
Футляр
Руководство по эксплуатации
Обозначение
ТН (ТР)
—
ТН.000 РЭ или ТР.000 РЭ
Количество
1
1
1
Сведения о методиках (методах) измерений
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к толщиномерам индикаторным
ТР, ТН с ценой деления 0,01 и 0,1 мм
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм.
Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
- 50 м и длин волн в диапазоне 0,2 - 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; факс: (8332) 21-45-00
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19; факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Готовы поверить данное средство измерений.
