Весы неавтоматического действия HW-WP, HV-WP, ГРСИ 66699-17
Номер госреестра:
66699-17
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
HW-WP, HV-WP
Производитель:
Фирма "A&D Scales Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65212
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия HW-WP, HV-WP
Назначение средства измерений
Весы неавтоматического действия HW-WP, HV-WP (далее - весы) предназначены
для определения массы различных грузов.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты
ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3
и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство установки по уровню (Т.2.7.1).
Весы снабжены следующими функциями:
- подсчет количества образцов;
- суммирование результатов измерений;
- взвешивание в процентах;
- сигнализация о перегрузке весов;
- порционного взвешивания.
Описание средства измерений
Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной
клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства
и весоизмерительного устройства.
Весы HV-WPВесы HW-WP

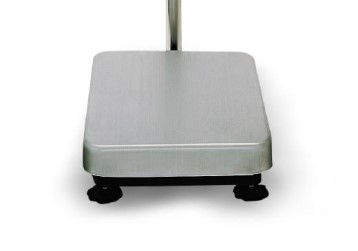

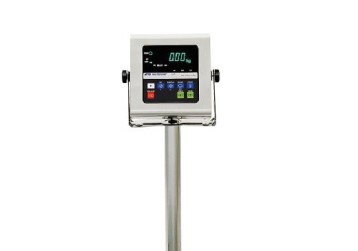

Рисунок 1 - Общий вид весов
Лист № 2
Всего листов 5
К весам может быть подключен интерфейс RS 232 для связи с электронными устройст-
вами (ПЭВМ, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть
и управления ими через компьютер.
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести
взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его
массе. Далее электрический сигнал поступает на вход индикатора, который обрабатывает
измерительную информацию и выводит на дисплей измеренное значение массы груза.
Весы HV-WP изготавливаются многоинтервальными и в следующих модификациях:
HV-15KV-WP, HV-60KV-WP, HV-200KV-WP. Весы HW-WP выпускаются однодиапазонными
и в следующих модификациях: HW-10KV-WP, HW-60KV-WP, HW-100KV-WP, HW-200KV-WP.
Рисунок 2 - Место пломбировки весов
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений
обеспечивается защитной пломбой, которая находится на задней панели индикатора весов.
Кроме того, изменение ПО невозможно без применения специализированного оборудования
производителя.
Идентификационным признаком ПО служит номер версии, который отображается
на дисплее при включении весов в сеть или может быть вызван через меню весов одновременным
нажатием кнопок «TARE» и «ON/OFF».
Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014
соответствует уровню «низкий».
Идентификационные данные ПО приведены в таблице 1.
Место нанесения свинцовой
пломбы на заднюю панель
блока управления весов
Лист № 3
Всего листов 5
Таблица 1
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
2
—*
А205
—*
* Примечание - Идентификационное наименование программного обеспечения, цифровой
идентификатор ПО не используется на устройствах при работе со встроенным ПО.
Метрологические и технические характеристики
Модификация весов
Таблица 2
Наименование характеристик
HV-15KV-WP HV-60KV-WPHV-trial-WP
3/6/1515/30/6060/150/220
20 100 400
1/2/55/10/2020/50/100
3000/3000/300 3000/3000/3000 3000/3000/2200
Максимальная нагрузка (Max
1
/Max
2
/Max
3
),
кг
Минимальная нагрузка, (Min), г
Поверочный интервал е, и действительная
цена деления, d, (e = d), г
Число поверочных интервалов (n
1
/n
2
/n
3
)
Пределы допускаемой погрешности, mpe,
при поверке
0<m≤500e
500е<m≤ 2000е
2000е<m≤3000e
Класс точности по ГОСТ OIML R 76-1-20118
Диапазон выборки массы тары
Диапазон температур, °С
Масса весов, кг, не более
Габаритные размеры весов, Д×В×Ш, мм, не более
±0,5е ±0,5е ±0,5е
±1е ±1е ±1е
±1,5е ±1,5е ±1,5е
Средний ΙΙΙ
100 % Max
от -10 до +40
81319
250×466×377330×615×786 390×700×786
Модификация весов
Таблица 3
Наименование характеристик
HW-10KV-
WP
10
HW-60KV- HW-100KV-
WPWP
60100
HW-200KV-
WP
220
20
1
100200
5 10
400
20
10000
1200010000
11000
±0,5е
±1е
-
±0,5е
±1е
-
Максимальная нагрузка (Max),
кг
Минимальная нагрузка (Min), г
Поверочный интервал е, и действительная
цена деления, d, (e = d), г
Число поверочных интервалов (n)
Пределы допускаемой погрешности, mpe,
при поверке**
0<m≤5000e
5000е<m≤ 20000е
20000е<m≤30000e
КлассточностипоГОСТOIMLR 76-1- 2011
Диапазон выборки массы тары
±0,5е ±0,5е
±1е ±1е
- -
Высокий ΙΙ
100 % Max
Лист № 4
Всего листов 5
Модификация весов
Наименование характеристик
HW-10KV-
WP
HW-200KV-
WP
Диапазон температур, °С
Масса весов, кг, не более
Габаритные размеры весов, Д×В×Ш, мм,
не более
8
250×466×437
HW-60KV- HW-100KV-
WPWP
от -10 до + 40
13 19
330×615×786 390×700×786
19
390×700×786
Знак утверждения типа
наносится способом фотолитографии на маркировочную табличку, закрепленную на корпусе
индикатора и на грузоприемном устройстве весов, и типографским методом на руководство по
эксплуатации.
Комплектность средства измерений
1. Весы...............................................................................................................................…. 1 шт.
2. Адаптер сетевого питания.................................................................................................1 шт.
3. Эксплуатационная документация.......................................................................... 1 комплект
Поверка
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания», приложение ДА «Методика поверки
весов».
Основные средства поверки: гири класса точности F
1
, F
2,
М
1
по ГОСТ OIMLR 111-1-2009.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельства о поверке и на лицевую панель индикатора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия HW-WP, HV-WP
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
2 ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
3 Техническая документация фирмы «A&D SCALES Cо., LTD», Республика Корея
Изготовитель
Фирма «A&D SCALES Cо., LTD», Республика Корея
162-4, Insan-ni, Deogsan-myeon, Jincheon-gan, Chugcheongbug-go, 365-842 Korea
Phone: 43-537-4101
Fax: 43-537-4110
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17
ИНН 7731547200
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437 5577, факс: (495) 437 5666
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
