Номер госреестра:
66690-17
Наименование СИ:
Анализаторы жидкости
Обозначение типа:
c-DGM, OGM
Производитель:
Компания "Haffmans B.V.", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65203
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости модификаций c-DGM, OGM
Назначение средства измерений
Анализаторыжидкостимодификацийc-DGM,OGM(далееанализаторы)
предназначены для измерений массовой концентрации растворенного кислорода и температуры
жидкости(модификацииc-DGM, OGM),парциального давления двуокисиуглерода
(модификация c-DGM).
Описание средства измерений
В основу принципа определения содержания растворенного кислорода положен метод
люминесцентногосвечениякислородно-чувствительногослояприоблученииУФ.
Интенсивность свечения и скорость затухания свечения зависит от парциального давления
кислорода.
Анализаторы состоят из двух блоков: блока измерения и блока индикации. Блок
измерения состоит из измерительной камеры, датчиков давления и температуры.
В пробе определяется массовая концентрация кислорода, затем парциальное давление
двуокиси углерода и температура жидкости и по полученным данным определяется массовая
доля двуокиси углерода. На жидкокристаллическом дисплее отображаются: температура
жидкости, °С; парциальное давление CO
2
, кПа; массовая концентрация О
2
, мг/л; массовая доля
СО
2
, %.
Анализаторы модификации OGM представляют собой встраиваемые в линию
устройства для определения содержания растворенного кислорода в жидкостях. Анализаторы
состоят из датчика (чувствительного элемента) и панели управления (операторская сенсорная
панель с 4мя клавишами и дисплеем). Измерение содержания растворенного кислорода
выполняется в трубопроводе, заполненном продуктом.
Анализаторы модификации c-DGM представляют собой портативные перезаряжаемые
приборы. Анализаторы заполняются напитком, обогащенным углекислым газом, который
поступает из оборудования, задействованного в производственном процессе (цистерн,
трубопроводов, бутылок, банок) и после этого выполняется его анализ. Анализаторы
модификации c-DGM включают два типа элементов управления: панель управления (сенсорная
панель с 3мя клавишами и дисплеем) на верхней поверхности прибора; четыре механических
элемента (рычаг, дроссельный клапан, два соединителя для подключения шлангов отбора
проб). Рычаг управляет плунжером, который автоматически подсоединяет и разъединяет
входное и выходное отверстия и свободное пространство прибора. Дроссельный клапан
установлен в выходном отверстии измерительной камеры и регулирует расход продукта через
измерительную камеру. Результаты измерения (температура, давление и показания массовой
доли CO
2
) отображаются на дисплее и сохраняются в памяти прибора.
Общий вид анализаторов жидкости модификаций c-DGM, OGM представлен на
рисунке 1.

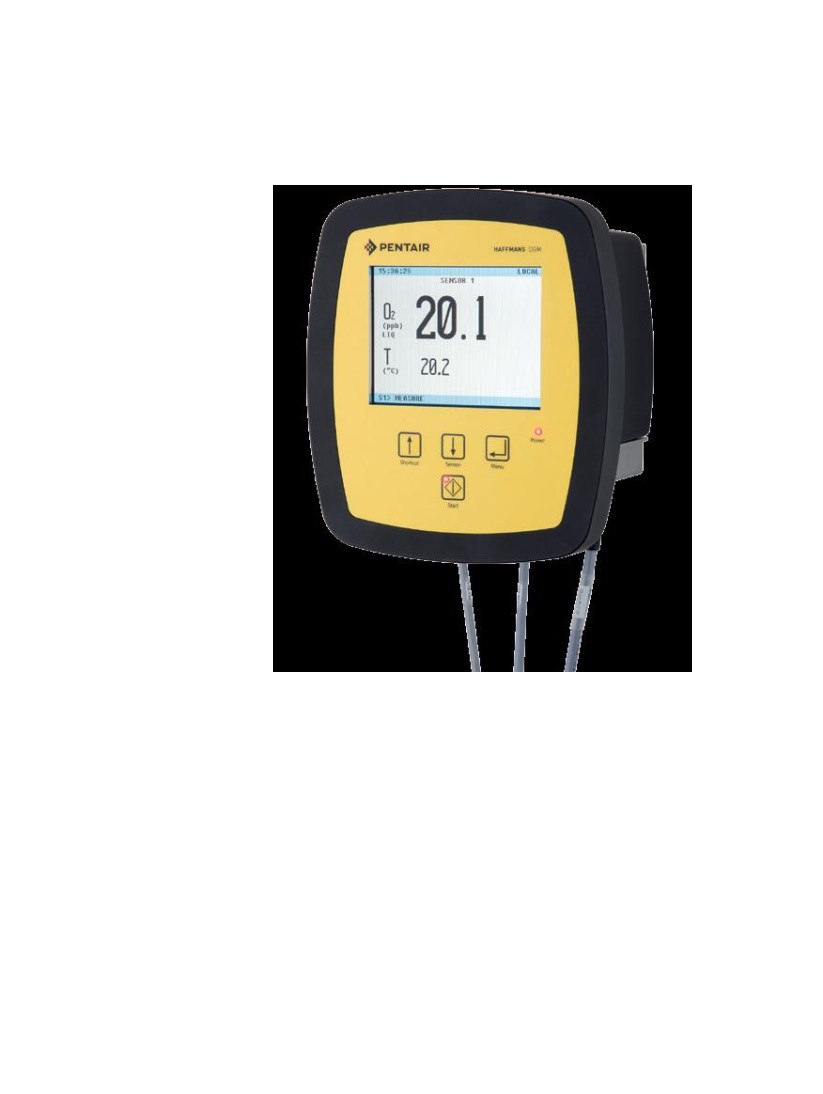

Рисунок 1 - Общий вид средств измерений (с-DGM - слева, OGM - справа)
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню
«средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов
учтено при нормировании метрологических характеристик.
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (см. таблицу 1), специально
разработанное для выполнения измерений, передачи и просмотра результатов измерений в
реальном времени на дисплее измерительного блока. Структура встроенного программного
обеспечения представляет древовидную форму.
ВстроенноеПОзащищенонааппаратномуровне(опломбирование)от
несанкционированной подмены программного модуля. Программное обеспечение запускается в
автоматическом режиме после включения анализатора.
ПО
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данныеЗначение
(признаки) с-DGM OGM
Идентификационное наименование
с-DGM OGM
номер) ПО
Номер версии (идентификационный
2.04-08 и более2.03-01 и более
Место нанесения
знака поверки
Пломба
Место нанесения
знака поверки
Пломба
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Наименование характеристики
от 0,01 до 2,00
±5
±0,2
Таблица 2 - Метрологические характеристики
Значение характеристики
с-DGM
ОGM
Диапазон измерений массовой концентрации
растворенного кислорода, мг/дм
3
-
от 0 до 600
(от 0 до 6)
±3,0-
(±0,03)
от -5 до +40
Пределы допускаемой приведенной (к концу
диапазона) погрешности измерений массовой
концентрации растворенного кислорода, %
Диапазон измерений парциального давления
СО
2
, кПа (бар)
Пределы допускаемой абсолютной
погрешности измерений парциального
давления СО
2
, кПа (бар)
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной
погрешности измерения температуры, °С
Диапазон показаний массовой доли СО
2
, %
от 20 до 100-
Наименование характеристики
Таблица 3 - Основные технические характеристики
Значение характеристики
с-DGM ОGM
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, кг, не более
Напряжение питания частотой (50±1) Гц, В
210235
130205
260165
3,2
220±22
1625
Потребляемая мощность, В∙А, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Наработка на отказ, ч, не менее
от +15 до +35
от 30 до 85
от 84 до 106
10
10000
Знак утверждения типа
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Анализатор
Набор комплектующих*
Адаптер
Набор шлангов
Диск с ПО
Количество
1 шт.
1 компл.
1 шт.
1 компл.
1 шт.
Лист № 4
Всего листов 5
НаименованиеОбозначениеКоличество
Кабель RS 232 1шт.
Методика поверки МП-209-27-2016 1 экз.
Руководство по эксплуатации 1 экз.
Примечание:
*-
данный набор для различных модификаций укомплектован согласно
руководству по эксплуатации.
Поверка
осуществляется по документу МП-209-27-2016 «Анализаторы жидкости модификаций c-DGM,
OGM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.10.2016 г.
Основные средства поверки:
КалибраторыдавленияпортативныеМетран501-ПКД-Р,диапазонизмерений
от -0,1 до +60 МПа, кл. т. 0,05 (Рег. № 22307-09)
СО состава искусственной газовой смеси O
2
+N
2
ГСО 10531-2014
Термометр лабораторный электронный ЛТ-300 (Рег. № 61806-15)
Термостат суховоздушный ТВ-80-1, температурный диапазон от + 5 до + 70
о
С
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на свидетельство о поверке
или на анализаторы, как указано на рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости модификаций c-DGM, OGM
ГОСТ Р 8.766-2011 Государственная система обеспечения единства измерений.
Государственнаяповерочнаясхемадлясредствизмерениймассовойконцентрации
растворенных в воде газов (кислорода, водорода)
ГОСТ8.558-2009 Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация компании «Haffmans B.V.», Нидерланды
Изготовитель
Компания «Haffmans B.V.» (Haffmans B.V.), Нидерланды
Адрес: Marinus Dammeweg 30 , 5928 PW Venlo
Телефон: (+31) 77-323 23 00
Факс: (+31) 77-323 23 23
E-mail:
Web-сайт:
Заявитель
ООО «Пентейр Рус» (Общество с ограниченной ответственностью «Пентейр Рус»)
ИНН 7715621369
Адрес: РФ, 141407, М.О., Московская обл., г. Химки, ул. Панфилова, 19/1
Телефон: +7 (495) 926-1885
Факс: +7 (495) 926-1886
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: http//
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
