Газоанализаторы портативные модели Microtector II G450, Microtector II G460,

Micro IV

Назначение средства измерений

Газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV

предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли

диоксида углерода и кислорода, а также объемной доли вредных газов в воздухе рабочей зоны.

Описание средства измерений

Газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV

(далее - газоанализаторы) представляют собой автоматические портативные много- (Microtector

II G450, Microtector II G460) или одноканальные (Micro IV) приборы непрерывного действия.

Принцип действия газоанализаторов:

- поизмерительнымканаламобъемнойдолидиоксидауглерода,метанаи

довзрывоопасной концентрации горючих газов - оптический инфракрасный, основанный на

селективном поглощении молекулами определяемого компонента инфракрасного излучения и

измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей

определяемый компонент;

- по измерительным каналам объемной доли кислорода, водорода и вредных газов -

электрохимический, основанный на измерении электрического тока, вырабатываемого

электрохимическойячейкойврезультатехимическойреакциисучастиеммолекул

определяемого компонента;

- по измерительным каналам объемной доли изобутилена, бензола, стирола и толуола -

фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией

молекулопределяемыхкомпонентовфотонами,излучаемымиисточникомвакуумного

ультрафиолетового излучения;

- по измерительным каналам довзрывоопасной концентрации горючих газов -

термокаталитический,основанныйнаизменениитемпературыи,вледствиеэтого,

сопротивления каталитически активного чувствительного элемента при сгорании на нем

горючих газов и паров.

Способ отбора пробы - диффузионный или принудительный при наличии побудителя

расхода в комплекте поставки.

Конструктивно газоанализаторы модели Microtector II G450 выполнены одноблочными в

пластмассовом прорезиненном корпусе. На корпусе размещены: отверстие звукового

излучателя, 4 диффузионных входа сенсоров, жидкокристаллический дисплей, клавиши

управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с

элементамиэлектрическойсхемыиустановочнымиместамисенсоров(4шт.),

пьезоэлектрический звуковой излучатель и аккумуляторная батарея.

Газоанализаторы модели Microtector II G460 имеют аналогичную конструкцию и

отличаются количеством установочных мест для сенсоров (5 шт.).

Газоанализаторы модели Micro IV исполнения G223 выполнены в пластмассовом

корпусе, обрезиненном по торцам (по дополнительному заказу). На боковой поверхности

корпуса установлены: ЖК-дисплей, кнопки управления, батарейный отсек для одного элемента

питания типа LR6, закрытый крышкой. На верхней торцевой части корпуса расположен

диффузионный вход сенсора и световая сигнализация. В корпусе расположены печатные платы

с элементами электрической схемы и пьезоэлектрический звуковой излучатель.

Лист № 2

Всего листов 18

Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с

подсветкой, обеспечивающий отображение:

1) для Microtector II G450, Microtector II G460:

- результатов измерений содержания определяемых компонентов;

- уровня заряда аккумуляторов;

- меню пользователя;

- информациюосрабатываниисигнализацииподвумуровнямдлякаждого

измерительного канала;

- служебную информацию.

2) для Micro IV исполнения G223:

- результатов измерений содержания определяемых компонентов;

- уровня заряда аккумуляторов;

- информацию о срабатывании сигнализации по двум уровням.

Электрическое питание газоанализатора осуществляется:

1) Microtector II G450, Microtector II G460 - от встроенного аккумулятора или от модуля

элементов питания (2 шт типа LR6 (AA));

2) Micro IV исполнения G223 - от элемента питания типа LR6 (AA).

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для

каждого измерительного канала:

- звуковым сигналом;

- светодиодным индикатором;

- вибрационным сигналом тревоги (для моделей Microtector II G450, Microtector II G460);

- изменением цвета дисплея (для моделей Microtector II G450, Microtector II G460);

- отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за

период 15 мин (STEL) и 8 ч (TWA).

Газоанализаторы поставляются с памятью данных и выводом данных на персональный

компьютер при помощи дата-кабеля. Газоанализаторы моделей Microtector II G450, Microtector

II G460 имеют возможность записи измерительной и служебной информации на съемную карту

памяти типоразмера SD.

По защищенности от влияния пыли и воды газоанализаторы соответствуют следующим

степеням защиты по ГОСТ 14254-96:

- Microtector II G450, Microtector II G460 IP 67;

- Micro IV IP54.

Газоанализаторы выполнены во взрывозащищенном исполнении, виды взрывозащиты:

"искробезопаснаяэлектрическаяцепьуровня"ia"поГОСТ Р 51330.10-99,

"взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99. Маркировка взрывозащиты:

- Microtector II G450 - 1 Ex d ia IIC T3,T4 Gb X, PB Ex d ia I Mb X;

- Microtector II G460 - 1 Ex d e ia IIC T3,T4 Gb X, РП Ex ia d e I Mc X;

- Micro IV - 1 Ex ib IIC T3,T4 Gb X.

Внешний вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса

газоанализаторов от несанкционированного доступа представлена на рисунке 2.

Лист № 3

Всего листов 18

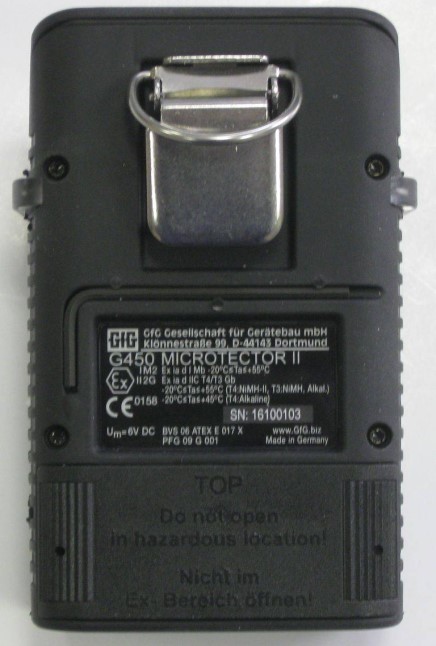

а) Microtector II G450

б) Microtector II G460

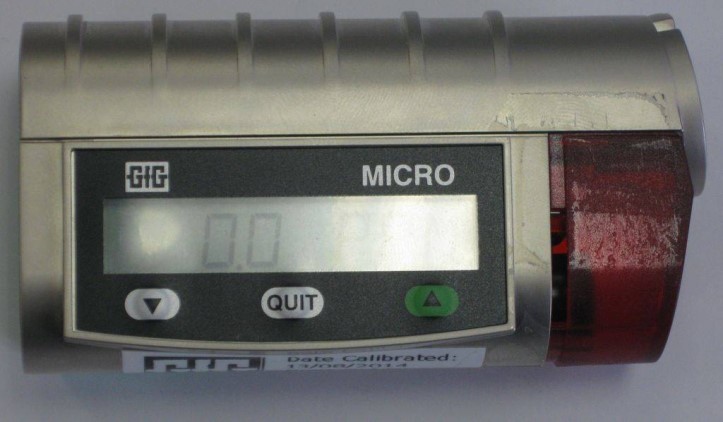

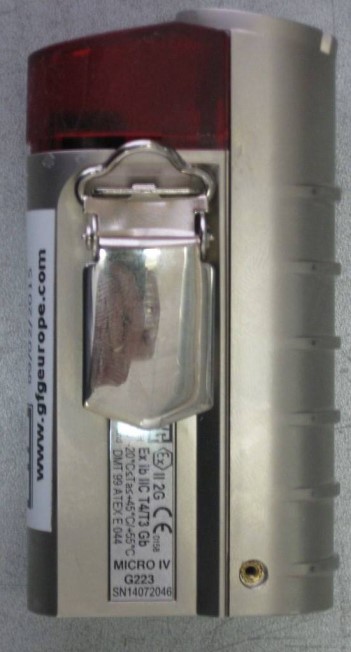

в) Micro IV

Рисунок 1 - Общий вид газоанализаторов портативных модели Microtector II G450,

Microtector II G460, Micro IV

Лист № 4

Всего листов 18

а) Microtector II G450, G460

б) Micro IV

Рисунок 2 - Схема пломбирования газоанализаторов портативных модели Microtector II G450,

Microtector II G460, Micro IV

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное

изготовителем и обеспечивающее выполнение следующих основных функций:

- прием и обработку измерительной информации от первичных измерительных

преобразователей содержания определяемых компонентов в воздухе рабочей зоны;

- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

- проведение градуировки газоанализаторов;

- самодиагностику аппаратной части газоанализатора;

- хранение измерительной информации в памяти газоанализатора.

Встроенное ПО реализует следующие расчетные алгоритмы:

- вычисление результатов измерений содержания определяемых компонентов по данным

от первичного измерительного преобразователя;

- сравнение результатов измерений с заданными пороговыми значениями, вычисление

значений STEL и TWA.

Встроенное ПО газоанализатора идентифицируется при включении газоанализатора путем

вывода на дисплей номера версии.

Идентификационные данные ПО приведены в таблице 1.

Место пломбирования

от

несанкционированного

доступа

Место пломбирования

от

несанкционированного

доступа

Лист № 5

Всего листов 18

Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов

Значение

Идентификационные данные (признаки)

Идентификационное наименование ПО

Microtector II G450, G460

Firmware

Micro IV G223 Firmware

Номер версии (идентификационный

номер) ПО

3.41

2.22

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияниевстроенногопрограммногообеспеченияучтенопринормировании

метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных

или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические характеристики газоанализаторов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики газоанализаторов модели Micro IV

ДиапазонДиапазонПределы допускае- Предел до- Цена наи- Назначе-

Определяе-показаний измерений мойпускаемого меньшегоние

мый компо- объемной до- объемной до- основной погреш- времени ус-разряда

нент / типли опреде-ли опреде-ноститановления цифрово-

сенсора ляемого ком- ляемого ком-

абсо- относи-

показанийго инди-

понентапонента

лютнойтельной

T

0,9д

катора

КислородОт 0 до 25 % От 0 до 25 % ±0,3 % -200,1 %Контроль

(O

2

) / об.д. воздуха

МК383-5, рабочей

MK427-5 зоны

Оксидуг- От 0 до 300От 0 до 30±3-401 млн

-1

Контроль

лерода млн

-1

млн

-1

включ. млн

-1

ПДКр.з.

(CO) /

св. 30 до 300 -±10 %

MK369-5

млн

-1

Оксидуг- От 0 до 500От 0 до 50±5-401 млн

-1

Кон-

лерода млн

-1

млн

-1

включ. млн

-1

троль

(CO) /св. 50 до - ±10 % аварий-

MK443-5500 млн

-1

ных вы-

бросов

Оксидуг- От 0 до 2000От 0 до 50±5-401 млн

-1

Контроль

лерода млн

-1

млн

-1

включ. млн

-1

аварий-

(CO) / св. 50 до 2000 - ±10 % ных вы-

MK443-6 млн

-1

бросов

Лист № 6

Всего листов 18

Определяе-

мый компо-

нент / тип

сенсора

Сероводо-

род (H

2

S) /

МК445-5

ДиапазонДиапазонПределы допускае-

показаний измерений мой

объемной до- объемной до- основной погреш-

ли опреде-ли опреде-ности

ляемого ком- ляемого ком-

абсо- относи-

понента понента

лютной тельной

От 0 до 100От 0 до 10±2-

млн

-1

млн

-1

включ. млн

-1

св. 10 до 100 -±20 %

млн

-1

Предел до-

пускаемого

времени ус-

тановления

показаний

T

0,9д

40

Цена наи- Назначе-

меньшегоние

разряда

цифрово-

го инди-

катора

1 млн

-1

Контроль

ПДК

р.з.

Сероводо-

род (H

2

S) /

MK445-6

От 0 до 500От 0 до 15±3-

млн

-1

млн

-1

включ. млн

-1

40

Аммиак

(NH

3

)/

MK393-5

св. 15 до 500 -±20 %

млн

-1

От 0 до 200От 0 до 30

±

6

-

млн

-1

млн

-1

включ.

млн

-1

60

1 млн

-1

Контроль

аварий-

ных вы-

бросов

1 млн

-1

Контроль

ПДК

р.з.

Аммиак

(NH

3

)/

MK399-5

с

в

. 30 до 200 -

±

20 %

млн

-1

От 0 до 1000От 0 до 50±10-

млн

-1

млн

-1

включ. млн

-1

90

Диоксид

серы (SO

2

)

/ MK440-5

30

5 млн

-1

Контроль

аварий-

ных вы-

бросов

0,1 млн

-1

Контроль

ПДК

р.з.

Диоксид

серы (SO

2

)

/ MK440-6

30

0,1 млн

-1

Контроль

ПДК

р.з.

Оксид азо-

та (NO) /

MK347-5

30

1,0 млн

-1

Контроль

ПДК

р.з.

Диоксид

азота (NO

2

)

/ MK348-5

30

Хлор (Cl

2

) /

MK390-5

св. 50 до 1000 -±20 %

млн

-1

От 0 до 10От 0 до 4

±

1

-

млн

-1

млн

-1

включ.

млн

-1

с

в

. 4 до 10-

±

25 %

млн

-1

От 0 до 50От 0 до 4

±

1

-

млн

-1

млн

-1

включ.

млн

-1

с

в

. 4 до 50-

±

25 %

млн

-1

От 0 до 100От 0 до 5

±

1

-

млн

-1

млн

-1

включ.

млн

-1

с

в

. 5 до 100 -

±

20 %

млн

-1

От 0 до 30От 0 до 3

±

0,6

-

млн

-1

млн

-1

включ.

млн

-1

с

в

. 3 до 30-

±

20 %

млн

-1

От 0 до 10От 0 до 1,0±0,2-

млн

-1

млн

-1

включ. млн

-1

св. 1,0 до 10 -±20 %

млн

-1

30

Синильная

кислота

(HCN)/

MK409-5

От 0 до 50От 0 до 10 ±2,0-

млн

-1

млн

-1

включ. млн

-1

св. 10 до 50 -±20 %

млн

-1

60

0,2 млн

-1

Контроль

аварий-

ных вы-

бросов

0,1 млн

-1

Контроль

аварий-

ных вы-

бросов

0,5 млн

-1

Контроль

аварий-

ных вы-

бросов

Лист № 7

Всего листов 18

Определяе-

мый компо-

нент / тип

сенсора

Хлорово-

дород (HCl)

/ MK392-5

ДиапазонДиапазонПределы допускае-

показаний измерений мой

объемной до- объемной до- основной погреш-

ли опреде-ли опреде-ности

ляемого ком- ляемого ком-

абсо- относи-

понента понента

лютной тельной

От 0 до 30От 0 до 3±0,6-

млн

-1

млн

-1

включ. млн

-1

св. 3 до 30 -±20 %

млн

-1

Предел до-

пускаемого

времени ус-

тановления

показаний

T

0,9д

90

Цена наи- Назначе-

меньшегоние

разряда

цифрово-

го инди-

катора

0,2 млн

-1

Контроль

ПДК

р.з.

От 0 до 20От 0 до 5±1-

млн

-1

млн

-1

включ. млн

-1

120

Этиленок-

сид

(C

2

H

4

O) /

MK379-5

Фосфин

(PH

3

)/

MK353-5

св. 5 до 20-±20 %

млн

-1

От 0 до 10От 0 до 1

±

0,2

-

млн

-1

млн

-1

включ.

млн

-1

св. 1 до 10-±20 %

млн

-1

90

Фосген

(COCl

2

)/

MK349-5

От 0 до 2От 0 до 0,1±0,02-

млн

-1

млн

-1

включ. млн

-1

св. 0,1 до 2-±20 %

млн

-1

150

0,1 млн

-1

Контроль

аварий-

ных вы-

бросов

0,05 млн

-1

Контроль

аварий-

ных вы-

бросов

0,01 млн

-1

Контроль

ПДК

р.з.

Озон (O

3

) /

MK411-5

От 0 до 1От 0 до 0,1±0,02-

млн

-1

млн

-1

включ. млн

-1

св. 0,1 до 0,25 -±20 %

млн

-1

60

От 0 до 10От 0 до 0,6±0,2-

млн

-1

млн

-1

включ. млн

-1

св. 0,6 до 10 -±25 %

млн

-1

90

0,01 млн

-1

Контроль

аварий-

ных вы-

бросов

0,1 млн

-1

Контроль

ПДК

р.з.

Фторид во-

дорода

(HF)/

MK412-5

Водород

(H

2

)/

MK396-5

От 0 до 2000 От 0 до 200 ±20-

млн

-1

млн

-1

включ. млн

-1

св. 200 до-±10 %

2000 млн

-1

90

2 млн

-1

Контроль

воздуха

рабочей

зоны

Водород

(H

2

)/

MK402-5

От 0 до 1 %От 0 до 1 % ±0,2 %-

об.д.

90

Водород

(H

2

)/

MK403-5

От 0 до 4 %От 0 до 2 % ±0,2 %-

об.д.

90

0,01 %Контроль

воздуха

рабочей

зоны

0,01 %Контроль

воздуха

рабочей

зоны

Лист № 8

Всего листов 18

абсо-

лютной

относи-

тельной

Таблица 3 - Метрологические характеристики газоанализаторов модели Microtector II G450

ДиапазонДиапазонПределы допускае- Предел до- Цена наи- Назначе-

Определяе-показанийизмерениймой основной по-пускаемого меньшегоние

мый компо- объемной до- объемной до- грешности времени ус-разряда

нент / типли опреде-ли опреде-тановления цифрово-

сенсора ляемого ком- ляемого ком- показанийго инди-

понентапонентаT

0,9д

катора

КислородОт 0 до 25 % От 0 до 25 % ±0,3 %-20 (MK383-5)0,1 %Контроль

(O

2

) / об.д. 25 (MK427-5 воздуха

MK427-0, рабочей

MK383-0 зоны

Сероводо-От 0 до 100От 0 до 10 ±2 млн

-1

-401 млн

-1

Контроль

род (H

2

S) / млн

-1

млн

-1

включ. ПДК

р.з.

MK445-0 св. 10 до 100- ±20 %

млн

-1

ГорючиеОт 0 до 100 От 0 до 50 %±5 %-20 (CH

4

)0,5 %Контроль

газы(тер-% НКПР

3)

НКПР включ. НКПРНКПРвоздуха

мохимиче-

св. 50 до 100- Не

30 (C

3

H

8

) рабочей

ский сен-

% НКПР нормирова

зоны

сор)/

ны

105 (осталь-

МК221-0

1)

,ные)

МК221-1

2)

Оксидуг- От 0 до 500От 0 до 30 ±3 млн

-1

-501 млн

-1

Контроль

лерода млн

-1

млн

-1

включ. ПДК

р.з.

(CO) /

св. 30 до 500- ±10 %

MK369-0

млн

-1

Оксидуг- От 0 до 500От 0 до 30 ±3 млн

-1

-501 млн

-1

Контроль

лерода млн

-1

млн

-1

включ. ПДК

р.з.

(CO) / св. 30 до 500- ±10 %

MK443-0млн

-1

Сероводо-От 0 до 100От 0 до 10 ±2 млн

-1

-501 млн

-1

Контроль

род (H

2

S) / млн

-1

млн

-1

включ. ПДКр.з.

MK380-0 св. 10 до 100- ±20 %

(совмещен-млн

-1

ный с CO)

Примечания:

1) - поверочным компонентом является один из следующих определяемых компонентов: метан

(CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), пентан (C

5

H

12

), гексан (C

6

H

14

), водород (H

2

), ацетилен

(C

2

H

2

);

2) - поверочным компонентом является один из следующих определяемых компонентов: метан

(CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), пентан (C

5

H

12

), гексан (C

6

H

14

), водород (H

2

), ацетилен

(C

2

H

2

), этилен (C

2

H

4

);

3) - значения НКПР для горючих газов в соответствии с ГОСТ 30852.19-2002.

Лист № 9

Всего листов 18

абсолют-

ной

Таблица 4 - Метрологические характеристики газоанализаторов модели Microtector II G460

ДиапазонПределы допускаемойЦена наи- Назначе-

Диапазон измере-основной погрешностименьшегоние

показаний ний объ- Номиналь- разряда

Определяемый объемной емнойное время цифрового

компонент /доли оп- доли оп- установле- индикато-

тип сенсораределяе- ределяе-

относительной

ния показа-ра

мого ком-могоний T

0,9ном

, с

понента компо-

нента

Оксид угле-От0От0±3 млн

-

-50 (MK380-1 млн

-1

Кон-

рода (CO) /до 500до 30

1

5, MK369-6) троль

MK380-5млн

-1

млн

-1

65 (MK 344- ПДК

р.з.

(совмещен- включ. 6)

ный с H

2

S),

св. 30-±10 %

MK343-5,

до 500

Trial-6

млн

-1

Оксид угле-От0От0±3 млн

-

-651 млн

-1

Кон-

рода(CO)до 300до 30

1

троль

MK 344-5,млн

-1

млн

-1

ПДК

р.з.

МК-369-5 включ.

-

св. 30-±10 %

до 300

млн

-1

Оксид угле-От0От0±5 млн

-

-301 млн

-1

Кон-

рода (CO) /до до 50

1

троль

MK 443-62000 млн

-1

аварий-

млн

-1

включ.ных

св. 50 - ±10 %выбро-

досов

2000

млн

-1

Диок

си

д

с

е-От0От0

±

1 млн

-

-750,1 млн

-1

Ко

н

-

ры (SO

2

) /до10до4

1

троль

MK440-5млн

-1

млн

-1

ПДК

р.з.

включ.

Св.4-

±

25 %

до 10

млн

-1

Фо

с

ф

и

нОт0От0

±

0,2

-900,05 млн

-1

Ко

н

-

(PH

3

)/до10до1

млн

-1

троль

MK353-5млн

-1

млн

-1

аварий-

включ.ных

Св.1 до-

±

20 %

выбро-

10 млн

1

сов

КислородОт0От0±0,3 %-

(O

2

) /до 25до 25об.д.

MK383-5,% %

MK427-5

20 (MK383-0,1 %

5)

25 (MK427-

5)

Кон-

троль

воздуха

рабочей

зоны

Лист № 10

Всего листов 18

абсолют-

ной

Пределы допускаемойЦена наи- Назначе-

основной погрешностименьшегоние

Номиналь-разряда

ное время цифрового

установле- индикато-

относительной

ни

я

п

ок

аз

а-

ра

ний T

0,9ном

, с

Диапазон

Диапазон измере-

показаний ний объ-

Определяемый объемной емной

компонент / доли оп- доли оп-

тип сенсора ределяе- ределяе-

мого ком-мого

понента компо-

нента

АммиакОт0От0

(NH

3

)/до 200до30

MK393-5млн

-1

млн

-1

включ.

св. 30

до 200

млн

-1

-

±

20 %

±

6 млн

-

-601 млн

-1

Ко

н

-

1

троль

ПДК

р.з.

АммиакОт0От0

(NH

3

)/додо50

MK399-61000млн

-1

млн

-1

включ.

±10-905 млн

-1

Кон-

млн

-1

троль

аварий-

ных

-±20 %выбро-

сов

св. 50

до

1000

млн

-1

Водород (H

2

) От 0 От 0

/ MK396-5 до до 200

2000млн

-1

млн

-1

включ.

±20-902 млн

-1

Кон-

млн

-1

троль

воздуха

рабочей

-±10 %зоны

св. 200

до

2000

млн

-1

Водород (H

2

) От 0 От 0

/ MK402-5 до 1 % до 1 %

Водород (H

2

) От 0 От 0

/ MK403-5 до 4 % до 2 %

СинильнаяОт0От0

кислотадо 50до 10

(HCN) /млн

-1

млн

-1

MK409-5 включ.

св. 10

до50

млн

-1

±0,2 %-700,01 %Кон-

об.д. троль

воздуха

рабочей

зоны

±0,2 %-600,01 %Кон-

об.д. троль

воздуха

рабочей

зоны

±2,0-600,5 млн

-1

Кон-

млн

-1

троль

аварий-

ных

-±20 %

выбро-

сов

Лист № 11

Всего листов 18

абсолют-

ной

Пределы допускаемойЦена наи- Назначе-

основной погрешностименьшегоние

Номиналь-разряда

ное время цифрового

установле- индикато-

относительной

ни

я

п

ок

аз

а-

ра

ний T

0,9ном

, с

Диапазон

Диапазон измере-

показаний ний объ-

Определяемый объемной емной

компонент / доли оп- доли оп-

тип сенсора ределяе- ределяе-

мого ком-мого

понента компо-

нента

СероводородОт0От0

(H

2

S)/до 100до10

MK380-5млн

-1

млн

-1

(совмещен- включ.

ный с CO)

св.10

до 100

млн

-1

-±20 %

±2 млн

-

-500,5 млн

-1

Кон-

1

троль

ПДК

р.з.

СероводородОт0От0

(H

2

S)/до 100до10

MK445-5млн

-1

млн

-1

включ.

св. 10

до 100

млн

-1

-±20 %

±2 млн

-

-300,2 млн

-1

Кон-

1

троль

ПДК

р.з.

СероводородОт0От0

(H

2

S)/до 500до15

MK445-6млн

-1

млн

-1

включ.

св. 15

до 500

млн

-1

-±20 %

±3-300,5 млн

-1

Кон-

млн

-1

троль

ПДК

р.з.

-

±

20 %

±

1 млн

-

-401,0 млн

-1

Ко

н

-

1

троль

ПДК

р.з.

Оксид азотаОт0От0

(NO)/до 100до5

MK347-5 млн

-1

млн

-1

включ.

св.5

до 100

млн

-1

Диоксид азо-От0От0

та(NO

2

)/до30до3

MK348-5млн

-1

млн

-1

включ.

св. 3 до

30 млн

-1

ЭтиленоксидОт0От0

(C

2

H

4

O)/до20до5

MK379-5млн

-1

млн

-1

включ.

св.5

до20

млн

-1

±

0,6

-300,2 млн

-1

Ко

н

-

млн

-1

троль

аварий-

ных

-

±

20 %

выбро-

сов

±1 млн

-

-1200,1 млн

-1

Кон-

1

троль

аварий-

ных

-±20 %выбро-

сов

Лист № 12

Всего листов 18

абсолют-

ной

Пределы допускаемойЦена наи- Назначе-

основной погрешностименьшегоние

Номиналь-разряда

ное время цифрового

установле- индикато-

относительной

ни

я

п

ок

аз

а-

ра

ний T

0,9ном

, с

±0,2-300,1 млн

-1

Кон-

млн

-1

троль

аварий-

ных

-±20 %

выбро-

сов

Диапазон

Диапазон измере-

показаний ний объ-

Определяемый объемной емной

компонент / доли оп- доли оп-

тип сенсора ределяе- ределяе-

мого ком-мого

понента компо-

нента

Хлор (Cl

2

) /От0От0

MK390-5до10до 1,0

млн

-1

млн

-1

включ.

св. 1,0

до10

млн

-1

МетанолОт0От0

(CH

3

OH)/до70до5

MK379-6млн

-1

млн

-1

включ.

св.5

до70

млн

-1

±1 млн

-

-1200,1 млн

-1

Кон-

1

троль

аварий-

ных

-±20 %выбро-

сов

-±20 %

±0,6-900,2 млн

-1

Кон-

млн

-1

троль

ПДК

р.з.

Хлороводо-От0От0

род (HCl) /до 30до3

MK392-5млн

-1

млн

-1

включ.

св.3

до 30

млн

-1

ИзобутиленОт0От0

(i-C

4

H

8

)/до 500до60

MK222-3млн

-1

млн

-1

MK222-2 включ.

св. 60

до 500

млн

-1

±6 млн

-

-300,1 млн

-1

Кон-

1

троль

аварий-

ных

-±10 %выбро-

сов

Горючие га-От0От0

зы(термо-до 100до 50

химический% %

сенсор) /НКПРНКПР

МК211-6

1)

,

3)

включ.

МК211-7

2)

св. 50

МК211-8

до 100

%

НКПР

±5%-20 (CH

4

)0,5 %Кон-

НКПР 30 (C

3

H

8

) НКПРтроль

175 / 230 воздуха

(C

6

H

14

) рабочей

зоны

-Не

нормирован

ы

Лист № 13

Всего листов 18

абсолют-

ной

Пределы допускаемойЦена наи- Назначе-

основной погрешностименьшегоние

Номиналь-разряда

ное время цифрового

установле- индикато-

относительной

ни

я

п

ок

аз

а-

ра

ний T

0,9ном

, с

Диапазон

Диапазон измере-

показаний ний объ-

Определяемый объемной емной

компонент / доли оп- доли оп-

тип сенсора ределяе- ределяе-

мого ком-мого

понента компо-

нента

Диоксид уг-От0От0

лерода (CO

2

)до 5 %до 1 %

/MK224-5,(об.д.)включ.

MK231-5

св. 1,0

до 5 %

±0,1 %-500,01…0,5 Кон-

об.д. % (об.д.)троль

воздуха

-±10 %

рабочей

зоны

Горючие га-От0

зы(инфра-до 100

красный сен-%

сор)/НКПР

MK227-5

4)

,

MK231-5

4)

45 (CH

4

)

66 (C

3

H

8

)

99 (C

6

H

14

)

1 % НКПР

Кон-

троль

воздуха

рабочей

зоны

Метан (CH

4

)От0

/MK227-5,до 100

MK231-5% об.д.

60

0,01…0,5

% (об.д.)

Кон-

троль

воздуха

рабочей

зоны

БензолОт0

(C

6

H

6

) / MK-до

222-32000

млн

-1

30

0,1 млн

-1

Кон-

троль

аварий-

ных

выбро-

сов

СтиролОт0

(C

8

H

8

) / MK-до

222-32000

млн

-1

От0±5%-

до 50НКПР

%

НКПР

включ.

св. 50-±10 %

до 100

%

НКПР

От0±5%-

до 50об.д.

%

включ.

св. 50-±10 %

до 100

%

От0±5 млн

-

до 50

1

млн

-1

включ.

св. 50-±10 %

до

2000

млн

-1

От0±5 млн

-

до 60

1

млн

-1

включ.

св. 60-±10 %

до

1000

млн

-1

30

0,1 млн

-1

Кон-

троль

аварий-

ных

выбро-

сов

Лист № 14

Всего листов 18

абсолют-

ной

ДиапазонПределы допускаемойЦена наи- Назначе-

Диапазон измере- основной погрешностименьшегоние

показаний ний объ-Номиналь-разряда

Определяемый объемной емной ное время цифрового

компонент /доли оп- доли оп-установле- индикато-

тип сенсораределяе- ределяе-

относительной

ния показа-ра

мого ком-могоний T

0,9ном

, с

понента компо-

нента

ТолуолОт0От0±5 млн

-

-300,1 млн

-1

Кон-

(C

7

H

8

) / MK-додо50

1

троль

222-32000млн

-1

аварий-

млн

-1

включ.ных

св. 50-±10 %

выбро-

до

сов

2000

млн

-1

Примечания:

1)

- поверочным компонентом является один из следующих определяемых компонентов:

метан (CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), пентан (C

5

H

12

), гексан (C

6

H

14

), водород (H

2

),

ацетилен (C

2

H

2

);

2)

- поверочным компонентом является один из следующих определяемых компонентов:

метан (CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), пентан (C

5

H

12

), гексан (C

6

H

14

), водород (H

2

)

3)

- значения НКПР для горючих газов в соответствии с ГОСТ Р 51330.19-99;

4)

- поверочным компонентом является один из следующих определяемых компонентов:

метан (CH

4

), пропан (C

3

H

8

), гексан (C

6

H

14

).

Прочие метрологические характеристики газоанализаторов приведены в таблице 5.

0,5

±0,5

±1,0

0,5

Значение

±1,0

Таблица 5

Характеристика

Предел допускаемой вариации показаний газоанализатора, в долях от пре-

дела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности газоанализатора, вы-

званной изменением температуры окружающей среды на каждые 10°С, рав-

ны, в долях от предела допускаемой основной погрешности:

- по измерительным каналам довзрывоопасной концентрации горючих газов

(термокаталитический сенсор)

- по измерительным каналам довзрывоопасной концентрации горючих газов

и объемной доли диоксида углерода и метана (инфракрасный сенсор)

- по измерительным каналам объемной доли кислорода, водорода и вредных

газов

- по измерительным каналам объемной доли изобутилена, бензола, стирола

и толуола (фотоионизационный сенсор)

Пределы допускаемой дополнительной погрешности от влияния изменения

относительной влажности окружающей среды, в долях от пределов допус-

каемой основной погрешности

Предел допускаемого изменения показаний газоанализатора за 8 ч непре-

рывной работы, в долях от предела допускаемой основной погрешности

Лист № 15

Всего листов 18

Технические характеристики газоанализаторов приведены в таблице 6.

Таблица 6

ХарактеристикаЗначение

Время прогрева газоанализаторов, мин, не более 5

Время непрерывной работы газоанализаторов без подзарядки

(без замены комплекта батарей), не менее:

- Micro IV6 мес.

- Microtector II G450 (встроенный аккумулятор), ч. не более:

- только электрохимические сенсоры130

- электрохимические и термокаталитические сенсоры17 (30)*

- Microtector II G450 (модуль элементов питания LR6), ч. не более:

- только электрохимические сенсоры170

- электрохимические и термокаталитические сенсоры14 (25)*

- Microtector II G460 (встроенный аккумулятор), ч. не более:

- только электрохимические сенсоры 130

- электрохимические сенсоры и оптический сенсор 30

- электрохимические сенсоры и фотоионизационный сенсор 40

- электрохимические сенсоры, фотоионизационный и оптический сенсор 17

- электрохимические сенсоры и термокаталитический сенсор11 (20)*

- электрохимические сенсоры, оптический и термокаталитический сенсор 8 (12)*

- электрохимические сенсоры, фотоионизационный и термокаталитиче-

ский сенсор9 (14)*

- электрохимические сенсоры, фотоионизационный, оптический и термо-

каталитический сенсор6 (10)*

- Microtector II G460 (модуль элементов питания LR6), ч. не более:

- только электрохимические сенсоры170

- электрохимические сенсоры и оптический сенсор 28

- электрохимические сенсоры и фотоионизационный сенсор 40

- электрохимические сенсоры и термокаталитический сенсор8 (14)*

- электрохимические сенсоры, оптический и термокаталитический сенсор 5 (6)*

- электрохимические сенсоры, фотоионизационный и термокаталитиче-

ский сенсор6 (9)*

Габаритные размеры газоанализатора, мм не более:

- Micro IV

- высота88

- ширина74

- длина22

- Microtector II G450, Microtector II G460

- высота 110

- ширина 70

- длина 65

Масса, кг, не более:

- Micro IV0,09

- Microtector II G4500,29

- Microtector II G4600,35

Средняя наработка на отказ, ч 5 000

Средний срок службы, лет 10

Примечание - * в скобках указано время непрерывной работы газоанализаторов при работе тер-

мокаталитического сенсора в энергосберегающем режиме.

Лист № 16

Всего листов 18

Условия эксплуатации газоанализаторов приведены в таблице 7.

Таблица 7

ПараметрЗначение

Условия эксплуатации:

- диапазон температуры окружающей и анализируемой сред,

o

Cот -20 до +40

- относительная влажность при температуре 25

o

C, %от 10 до 95

- диапазон атмосферного давления, кПаот 84,0 до 106,7

Примечание - в соответствии с сертификатом соответствия № ТС RU C-DE.ГБ08.В.01772

от 31.05.2016г., выданным ОС ВО ЗАО ТИБР, газоанализаторы допущены к эксплуатации в

диапазоне температур:

- Microtector II G450от -40

o

C до +55

o

C

- Microtector II G460 (встроенный аккумулятор) от -40

o

C до +50

o

C

- Microtector II G460 (маркировка взрывозащиты 1 Ex d e ia IIC T4 Gb X,

2 щелочных элемента питания)от -40

o

C до +45

o

C

- Microtector II G460 (маркировка взрывозащиты 1 Ex d e ia IIC T3 Gb X,

2 щелочных элемента питания)от -40

o

C до +50

o

C

- Micro IV (маркировка взрывозащиты 1 Ex ib IIC T4 Gb X)от -20

o

C до +45

o

C

- Micro IV (маркировка взрывозащиты 1 Ex ib IIC T3 Gb X)от -20

o

C до +55

o

C

При этом метрологические характеристики газоанализаторов нормированы только для

температурного диапазона от -20 до +40

o

C.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на

табличку на корпуса газоанализатора.

Комплектность средства измерений

Комплект поставки газоанализатора указан в таблице 7.

Таблица 7

НаименованиеОбозначениеКоличество, шт.

Газоанализатор Microtector II G450 По заказу

или

Microtector II G460

или

Micro IV

Зарядное устройство (блок питания, станция длядля Microtector II

зарядки) G450

-или

Microtector II

G460

Внешний побудитель расхода*

Руководство по эксплуатации -1

Краткое руководство по запуску прибора - 1 экз.

Методика поверки МП-242-2048-2016 1 экз.

Комплект инструментов и принадлежностей -*

CD с программным обеспечением*

Примечание - позиции, отмеченные знаком "*" поставляются по отдельному заказу

Лист № 17

Всего листов 18

Поверка

осуществляется по документу МП-242-2048-2016 "Газоанализаторы портативные модели

Microtector II G450, Microtector II G460, Micro IV. Методика поверки", утвержденному

ФГУП "ВНИИМ им. Д.И. Менделеева" 14.09.2016 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013),

оксид углерода - воздух (ГСО 10242-2013), сероводород - воздух (ГСО 10329-2013), аммиак -

воздух (ГСО 10327-2013), диоксид серы - воздух (ГСО 10342-2013), оксид азота - азот

(ГСО 10323-2013), диоксид азота - воздух (ГСО 10331-2013), синильная кислота - воздух

(ГСО 10376-2013), хлористый водород - азот (ГСО 10371-2013), метанол - воздух (ГСО 10337-2013),

этиленоксид - воздух (ГСО 10387-2013), фосфин - азот (ГСО 10348-2013), фосген - азот

(ГСО 10374-2013), фторид водорода - азот (ГСО 10375-2013), водород - воздух (ГСО 10325-2013),

водород - азот (ГСО 10259-2013), метан - воздух (ГСО 10257-2013), метан - азот (ГСО 10256-2013),

пропан - воздух (ГСО 10263-2013), пропан - азот (ГСО 10262-2013), бутан - воздух (ГСО 10246-2013),

пентан - воздух (ГСО 10364-2013), гексан - воздух (ГСО 10335-2013), гексан - азот (ГСО 10334-2013),

водород - воздух (ГСО 10325-2013), ацетилен - воздух (ГСО 10386-2013), этилен - воздух

(ГСО 10248-2013), изобутилен - воздух (ГСО 10539-2014), диоксид углерода - воздух

(ГСО 10241-2013), бензол - воздух (ГСО 10366-2013), стирол - воздух (ГСО 10366-2013),

толуол - воздух (ГСО 10368-2013), выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014

в баллонах под давлением,

- источник микропотока хлора ИМ09-М-А2, регистрационный номер в Федеральном

информационном фонде по обеспечению единства измерений 15075-09,

- генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-Т или ГГС-К, регистрационный

номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15,

- генератор озона ГС-024-1, регистрационный номер в Федеральном информационном

фонде по обеспечению единства измерений 23505-08.

Допускается применение иных средств поверки, не уступающих по метрологическим

характеристикам.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к газоанализаторам

портативным модели Microtector II G450, Microtector II G460, Micro IV

Перечень измерений, относящихся к сфере государственного регулирования обеспечения

единства измерений и производимых при выполнении работ по обеспечению безопасных

условий и охраны труда, в том числе на опасных производственных объектах (Приказ

Министерства здравоохранения и социального развития Российской Федерации от 9 сентября

2011 г. N 1034н).

ГОСТ trial-81 Газоанализаторы промышленные автоматические. Общие технические

условия

ГОСТ 12.1.005-88 Системастандартовбезопасноститруда.Общиесанитарно-

гигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие

технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 8.578-2014 Государственнаясистемаобеспеченияединстваизмерений.

Государственная поверочная схема для средств измерений содержания компонентов в газовых

средах.

Техническая документация фирмы «GfG Gesellschaft für Gerätebau mbH», Германия.

Лист № 18

Всего листов 18

Изготовитель

Фирма «GfG Gesellschaft für Gerätebau mbH», Германия

Адрес: Klonnestrafie 99, 44143 Dortmund.

Заявитель

Общество с ограниченной ответственностью «Кронус Бизнес Сервис»

(ООО «Кронус Бизнес Сервис»)

ИНН 7724751798

Адрес: 115230, г. Москва, Хлебозаводский проезд, д. 7, стр.9, пом.XI, комн. 5о

Тел.: (495) 231-11-10, факс: (495) 223-45-65

Е-mail:

cronus@cronusserv.com

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт

http://www.vniim.ru

E-mail

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
66364-16	Газоанализаторы	INNOVA 1412i	Фирма "LumaSense Technologies A/S", Дания	1 год	Перейти
5110-75	Рефрактометры портативные	ИРФ-456 Карат-МТ	Предприятие "КОМЗ-Опт ЭС", г.Казань	1 год	Перейти
15955-03	Измерители уровня портативные селективные с генератором PS-33A	SPM-32A/-33A/-34A/-36A	Фирма "Acterna", Германия	1,5 года	Перейти
17950-98	Газоанализаторы	O 2000	Фирма "Opsis", Швеция	1 год	Перейти
17949-98	Газоанализаторы	M1050	Фирма "Opsis", Швеция	1 год	Перейти

Заказать поверкуГазоанализаторы портативные Microtector II G450, Microtector II G460, Micro IVГРСИ 66670-17

Заказать поверку
Газоанализаторы портативные Microtector II G450, Microtector II G460, Micro IV
ГРСИ 66670-17
