Номер госреестра:
66636-17
Наименование СИ:
Осциллографы цифровые
Обозначение типа:
TBS2000
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65148
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые серии TBS2000
Назначение средства измерений
Осциллографы цифровые серии TBS2000 (далее - осциллографы) предназначены для
измерений амплитудных и временных параметров электрических сигналов.
Описание средства измерений
Принцип действия основан на аналого-цифровом преобразовании напряжения входного
электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код
сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных
параметров. Синхронизация осуществляется от внутреннего опорного генератора.
Управление режимами работы и параметрами измерений производится вручную с
лицевой панели, или по интерфейсам USB, LAN (10/100BASE-T).
В серии представлены четыре модели (TBS2072, TBS2102, TBS2074, TBS2104),
отличающиеся количеством каналов и верхней частотой полосы пропускания.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
Вид лицевой панели двухканальных моделей TBS2072, TBS2102 показан на рисунке 1,
четырехканальных моделей TBS2074, TBS2104 - на рисунке 2, вид задней панели
осциллографов представлен на рисунке 3.
Программное обеспечение
Установленное на внутренний контроллер программное обеспечение выполняет функции
управления режимами работы, математические функции обработки, представления, записи и
хранения измерительной информации, его метрологически значимая часть представляет собой
программный продукт “TBS2000 Firmware”.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименованиеTBS2000 Firmware
Номер версии (идентификационный номер)v1.14 и выше
место нанесения знака утверждения типа и знака поверки

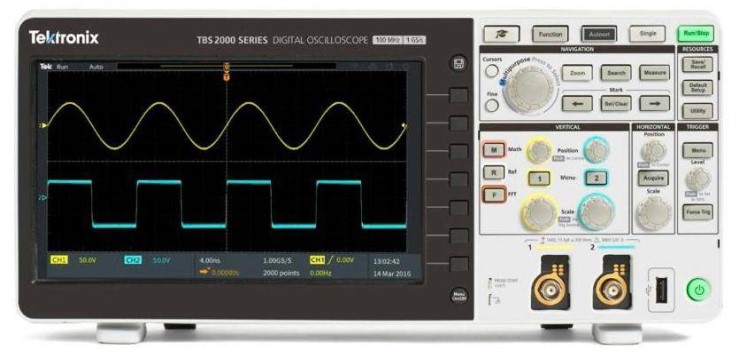

Рисунок 1 - Вид лицевой панели моделей TBS2072, TBS2102
Лист № 2
Всего листов 5
Метрологические и технические характеристики
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
1 2
Количество каналов
TBS2072, TBS2102 2
TBS2074, TBS2104 4
Входное сопротивление, МОм1,0 ±0,02
Максимальная частота дискретизации (скорость выборки), Гц 1·10
9
Максимальное количество записи отсчетов в память20·10
6
Количество делений по вертикали10 (±5 от нулевой линии)
Коэффициент отклонения (дискретно с шагом 1-2-5), мВ/делот 2 до 5000
Пределы допускаемой относительной погрешности коэффициента отклонения Kо
Ко ≤ 5 мВ/дел±4 % (типовое значение)
Ко ≥ 10 мВ/дел±3 %
место нанесения знака утверждения типа и знака поверки

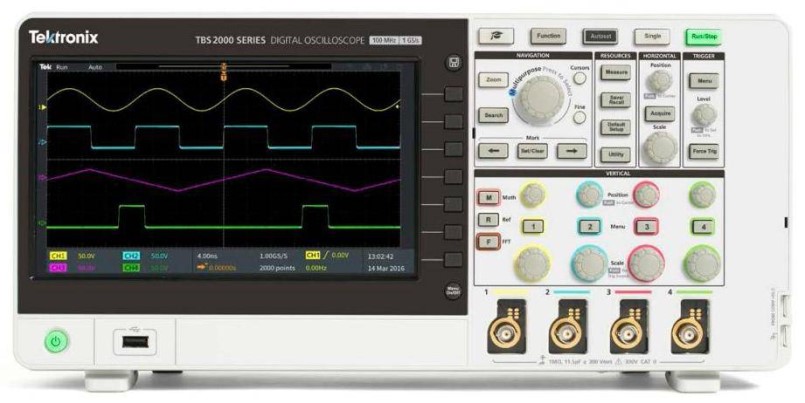

Рисунок 2 - Вид лицевой панели моделей TBS2074, TBS2104
место пломбирования

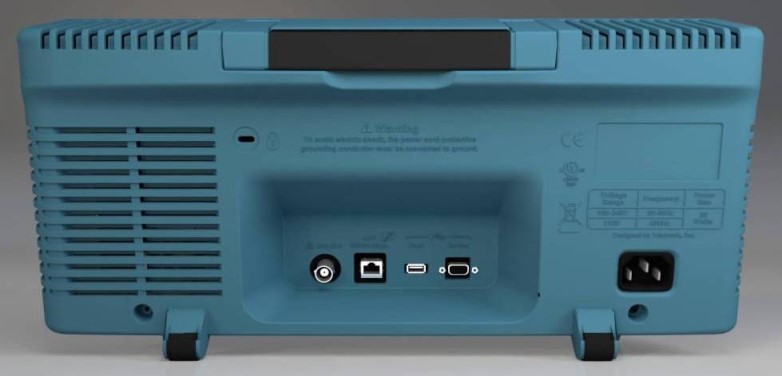

Рисунок 3 - Вид задней панели
Лист № 3
Всего листов 5
Продолжение таблицы 2
12
Диапазон установки постоянного напряжения смещения Uс, В
Ко ≤ 200 мВ/дел ±0,8
Ко ≥ 500 мВ/дел ±20
Остаточное смещение вертикальной шкалы (небаланс), мВ±(Uб + 0,1∙Ко∙дел)*
Пределы допускаемой абсолютной погрешности установки
постоянного напряжения смещения±[0,01∙|Uс - Uп| + Uо]*
П р и м е ч а н и е - в приведенных выше формулах Uб = 1 мВ; Uс - напряжение смещения;
Uп - напряжение, соответствующее установленному положению по вертикали относительно
нулевой линии (Position); Uо - остаточное смещение вертикальной шкалы
Верхняя частота полосы пропускания по уровню минус 3 дБ, МГц
TBS2072, TBS207470
TBS2102, TBS2104 100
Коэффициент развертки (дискретно с шагом 1-2-4)от 2 нс/дел до 100 с/дел
Пределы допускаемой абсолютной погрешности измерения±25·10
-6
∙T, где T - значение
временных интервалов от 1 мс и болеевременного интервала
Пороги внутренней синхронизации, типовые значения
на частотах до 50 МГц 0,4 дел
на частотах св. 50 МГц 0,6 дел
от 45 до 65; от 360 до 440
от 0 до +50
от -20 до +71
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
Тип входных ВЧ соединителей BNC(f)
Габаритные размеры, мм, не более
TBS2072, TBS2102TBS2074, TBS2104
ширина373 413
высота 175 202
глубина 104 128
2,62
4,17
от 90 до 262
от 100 до 132
80
от 5 до 90
от 5 до 60
Масса, кг, не более
TBS2072, TBS2102
TBS2074, TBS2104
Параметры электрического питания
частота сети, Гц
напряжение сети, В
при частоте сети от 45 до 66 Гц
при частоте сети от 360 до 440 Гц
потребляемая мощность, Вт, не более
Рабочие условия применения
температура окружающей среды, °C
относительная влажность воздуха, %
при температуре до +30 °C
при температуре св. +30 до +50 °C
Условия транспортирования и хранения
температура окружающей среды, °C
относительная влажность воздуха, %
при температуре до +30 °C
при температуре св. +30 до +60 °C
Электромагнитная совместимость
Безопасность
от 5 до 90
от 5 до 60
по ГОСТ Р МЭК 61326-1-2014
по ГОСТ IEC 61010-1-2014
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
приведена в таблице 4.
Таблица 4 - Комплектность осциллографов
Наименование и обозначение
Осциллограф цифровой TBS2072 / TBS2102 / TBS2074 / TBS2104
Пробник пассивный TPP0100 (10Х, 100 МГц)
Кабель сетевой тип A1
Накладки для передней панели на русском языке (комплект поставки L10)
Дополнительные принадлежности (пробники, адаптеры, футляры)
Инструкция по инсталляции и безопасности (многоязычная)
Компакт-диск с технической документацией
Руководство пользователя 077-1273-00
Методика поверки TBS2000МП-2016
Кол-во
1 шт.
2 шт.
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу TBS2000МП-2016 «ГСИ. Осциллографы цифровые серии
TBS2000. Методика поверки», утвержденному генеральным Директором ЗАО «АКТИ-Мастер»
28.11.2016 г.
Основные средства поверки представлены в таблице 5.
Требуемые метрологические
характеристики
Статус эталона и
обозначение документа
на поверочную схему
Калибратор
постоянного
напряжения
Воспроизводимые значения
напряжения ±0,7; ±1,8; ±45 В с
относительной погрешностью
не более ±0,05 %
Рабочий эталон
единицы постоянного
электрического
напряжения 3 разряда
по ГОСТ 8.027-2001
Калибратор
универсальный
Fluke 9100
рег. № 25985-09
Калибратор
переменного
напряжения
Воспроизводимое значение
амплитуды напряжения 3 В
на частотах до 100 МГц с
относительной погрешностью
напряжения не более ±0,5 %
Рабочий эталон
единицы переменного
электрического
напряжения 2 разряда
по ГОСТ Р 8.648-2015
Калибратор
универсальный
Fluke 9100 с
опцией 250
рег. № 25985-09
Генератор
импульсов
Амплитуда напряжения 1 В,
период следования импульсов
1 мс с относительной
погрешностью периода
не более ±5·10
-6
-
Калибратор
универсальный
Fluke 9100 с
опциями 100, 250
рег. № 25985-09
Таблица 5 - Средства поверки
Наименование
Рекомендуемый тип
средства измерений,
регистрационный
номер
Допускается применение аналогичных средств поверки, обеспечивающих указанные в
таблице 5 требуемые метрологические характеристики.
Знак поверки наносится на переднюю панель корпуса осциллографов в виде наклейки
(место нанесения показано на рисунках 1 и 2) и/или на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в разделах документа 077-1273-00 «Серия TBS2000. Руководство пользователя».
Нормативные документы, устанавливающие требования к осциллографам цифровым
серии TBS2000
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. ГСИ. ГСИ. Государственная поверочная схема для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
до 2∙10
9
Гц.
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления
и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие
требования.
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Часть 1. Общие требования.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C
Тел. (8621)38960893, Факс (8621)58993156
Web:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел.: (499)750-70-72, Тел./факс (495)984-70-88
Web:
E-mail:
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web:
E-mail:
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29920-05 | Рефлектометры портативные цифровые | РЕЙС-105М | НПП "Системы тестирования электрических линий" (СТЭЛЛ), г.Брянск | 2 года | Перейти |
| 47982-11 | Датчики уровня буйковые цифровые | ЦДУ-01 серии 12400 | ЗАО "ДС Контролз", г.Великий Новгород | 4 года | Перейти |
| 47461-11 | Весы крановые цифровые | LKe | Фирма "EHP Wagetechnik GmbH", Германия | 1 год | Перейти |
| 7837-80 | Термометры цифровые | ТТЦ-1 | Завод "Термоприбор", Украина, г.Львов | Нет данных | Перейти |
| 51579-12 | Системы управления виброиспытаниями многоканальные цифровые | SignalStar Scalar, SignalStar Vector и SignalStar Matrix | Фирма "Data Physics Corporation", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
