Усилители импульсных сигналов VCH-606, ГРСИ 66631-17

Смотреть ГРСИ
66630-17

Номер госреестра:

66631-17

Наименование СИ:

Усилители импульсных сигналов

Обозначение типа:

VCH-606

Производитель:

ЗАО "Время-Ч", г.Нижний Новгород

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

13.02.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 65142

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Усилители импульсных сигналов VCH-606

сигналов VCH-606 (далее - усилители) предназначены

импульсных сигналов или последовательности импульсов

Назначение средства измерений

Усилители импульсных

для воспроизведения одиночных

на 16 независимых выходов.

Рисунок 2 - Внешний вид усилителя (вид сзади)

1 - Место нанесения, поверительного клейма

2 - Место пломбировки от несанкционированного доступа

Описание средства измерений

Конструктивно усилитель выполнен в виде моноблока, в металлическом корпусе

стоечного варианта.

Функционально усилитель состоит из селектора импульсов, цифро-аналогового

преобразователя, распределителя импульсов, линий задержки, детекторов наличия сигналов,

выходных буферных усилителей и блока питания.

Принцип действия усилителей основан на формировании из входного импульсного

сигнала нормализованного импульсного сигнала, имеющего для внутренних цепей усилителя

уровни ТТЛ, и распределении этого сигнала по 16 выходным буферным усилителям,

для передачи на 16 выходных разъемов.

Внешний вид усилителей, место нанесения наклейки «Знак утверждения типа»,

поверительного клейма и схема пломбировки от несанкционированного доступа приведены

на рисунках 1, 2.

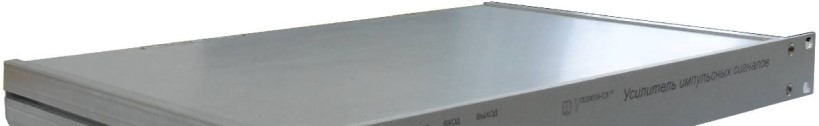

Рисунок 1 - Внешний вид усилителя (вид спереди)

Лист № 2

Всего листов 3

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

приведены в таблице 1.

Наименование параметра или характеристики

150

Таблица 1

Значение

характеристики

положительная

от 1 до 10

положительная

от 2,5 до 5,0

Параметры входного импульсного сигнала:

- полярность

- частота повторения, Гц

- амплитуда импульса, В, не более

- длительность импульса, нс, не менее

Параметры выходного импульсного сигнала:

- полярность

- амплитуда импульса, В

- длительность фронта импульса, нс, не более

Время установления рабочего режима, мин, не более

Задержка распространения сигнала от входа к выходу, нс, не более

Относительная разность задержек рабочих фронтов выходных сигна-

лов, пс, не более

Температурный коэффициент задержки распространения сигнала,

пс/°С,

не более

483

310

220±22

от 22 до 30

Таблица 2 - Основные технические характеристики

Габаритные размеры (ширина

высота

глубина), мм, не более

Масса, кг, не более:

- усилителя

- усилителя в упаковке

Напряжение питания от сети переменного тока, В

Напряжение питания от сети постоянного тока, В

Потребляемаямощностьотсетипитанияпеременноготока,

А, не более

Потребляемаямощностьотсетипитанияпостоянноготока,

Вт, не более

Рабочие условия эксплуатации:

температура окружающего воздуха,

- атмосферное давление, кПа

- относительная влажность при температуре воздуха +25

С,

от +5 до +40

от 84 до 106

до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем

правом углу) и на лицевую панель усилителей.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

НаименованиеОбозначение

Усилитель импульсных сигналоVCH-606

Комплект ЗИП

Руководство по эксплуатацииЯКУР.468749.002РЭ

Количество

1 шт

1 к.т

1 шт

Лист № 3

Всего листов 3

Наименование

Формуляр

Упаковка

Ящик укладочно-транспортный

Обозначение

ЯКУР.468749.002ФО

ЯКУР.411915.079

ЯКУР.323361.032

Количество

1 шт

Поверка

осуществляется по документу ЯКУР.468749.002 РЭ «Усилитель импульсных сигналов

VCH-606. Руководство по эксплуатации», раздел 6 «Поверка прибора», утверждённому

начальником ФГБУ «ГНМЦ» Минобороны России 14.04.2016 г.

Основные средства поверки:

- осциллограф WaveMaster 804Zi-A (рег. № 49227-12) полоса пропускания 4 ГГц входной

импеданс 50 Ом, диапазон горизонтальной развертки от 20 пс до 128 с, диапазон вертикальной

развертки от 2 мВ/дел до 10 В/дел, пределы допускаемой абсолютной погрешности измерений

временных интервалов ±(0,06/F

дискр.

+ (1×10

−6

+ 0,5×10

−6

год

) × Т

изм.

), где F

дискр.

- частота

дискретизации, Т

изм.

- измеряемый временной интервал;

- генератор АКИП-3402 (рег. № 40102-08) диапазон выходных частот от 500 мкГц

до 10 МГц, время нарастания/спада фронта импульса не более 10 нс, амплитуда выходного

импульса на нагрузке 50 Ом от 10 мВ до 10 В, диапазон регулировки длительности фронта

импульса от 5 нс до 100 нс, пределы допускаемой относительной погрешности по частоте

±20×10

−6

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых усилителей с требуемой точностью.

Знак поверки наносится на лицевую панель усилителей.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к усилителям

импульсных сигналов VCH-606

ЯКУР.468749.002ТУ. Усилитель импульсных сигналов. Технические условия.

Изготовитель

Закрытое акционерное общество «Время-Ч» (ЗАО «Время-Ч»)

Юридический (почтовый) адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67

ИНН 5262007965

Телефон/ Факс: (831) 421-02-94

Испытательный центр

Федеральноегосударственноебюджетноеучреждение«Главныйнаучный

метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

141006, г. Мытищи, Московская область, ул. Комарова, д. 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний

средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.
