Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок Навигатор-ПхМ, ГРСИ 66630-17
Номер госреестра:
66630-17
Наименование СИ:
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок
Обозначение типа:
Навигатор-ПхМ
Производитель:
ЗАО НПЦ фирма "НЕЛК", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65140
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 851 от 25.04.2017 г.)
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных
излучений и наводок «Навигатор-ПхМ»
Назначение средства измерений
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных
излучений и наводок «Навигатор-ПхМ» (далее - комплексы) предназначены для измерений
частот и уровней сигналов побочных электромагнитных излучений и наводок.
Описание средства измерений
Принцип действия комплексов основан на поиске побочных электромагнитных
излучений и наводок, измерении и последовательном анализе амплитудно-частотных
характеристик электрической и магнитной составляющих электромагнитного поля, а также
характеристик сигналов в тракте, наведенных электромагнитными полями.
Конструктивно комплексы имеют 4 модификации, различающиеся диапазонами
рабочих частот: «Навигатор-П3М», «Навигатор-П4М», «Навигатор-П5М» и «Навигатор-П6М»
и состоят из измерительного модуля ИМ (измерительное устройство), ПЭВМ типа Notebook со
специальным программным обеспечением (СПО) «Навигатор», антенн измерительных
(первичные измерительные преобразователи), пробника напряжения пассивного «Шмель-II»,
штатива диэлектрического «ШД-1В». Связь между устройствами осуществляется с помощью
стандартных интерфейсов дистанционного управления.
Общий вид комплекса и пробника напряжения «Шмель-II» с местами нанесения знаков
защиты от несанкционированного доступа приведен на рисунках 1 и 2.
Рисунок 1 - Общий вид комплекса без пробника напряжения «Шмель-II»
Места
пломбировки
ПЭВМ
Антенны
измерительные
Анализатор
спектра
Лист № 2
Всего листов 6

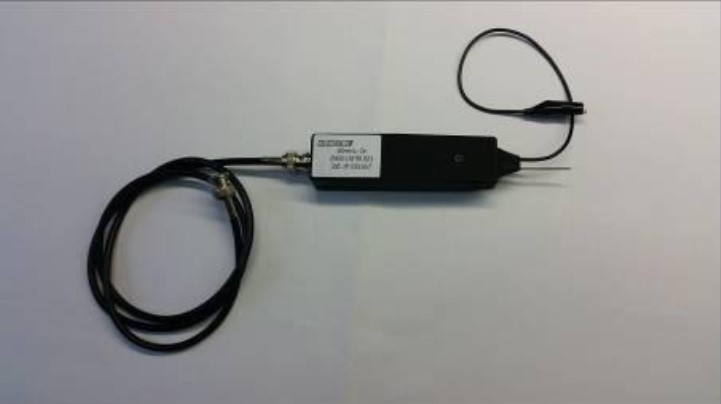

Рисунок 2 - Пробник напряжения «Шмель- II»
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) комплексов
представляет собой специализированное ПО «Навигатор-С».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
-
Идентификационные данные ПО
ИдентификационныеЗначение
данные (признаки)
ИдентификационноеСПО «Навигатор-С»
наименование ПО
Номер версии ПО7.0
(идентификационный номер)
Цифровой идентификатор ПОe07b4a63
Другие идентификационныеАлгоритм вычисления цифрового идентификатора ПО -
данные, если имеются CRC32
Метрологические и технические характеристики
от 9
×
10
3
до 2
×
10
9
включ.
от 9
×
10
3
до 1,2
×
10
10
включ.
от 9
×
10
3
до 2,6
×
10
10
включ.
от 9
×
10
3
до 3·10
7
включ.
от 3
×
10
3
до 4·10
8
включ.
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, Гц:
- при измерении напряженности электрического поля:
«Навигатор-П3М», «Навигатор-П4М»
«Навигатор-П5М»
«Навигатор-П6М»
- при измерении напряженности магнитного поля
- при измерении напряжения переменного тока (с использованием
пробника напряжения), наведенного электромагнитным полем
(при условии технической возможности ИМ)
Место
пломбировки
Лист № 3
Всего листов 6
5
Наименование характеристики
Ширина полосы пропускания измерительного устройства, кГц
Значение
0,01; 0,03; 0,1; 0,3; 1; 3; 10;
30; 100; 300
±0,01; ±0,03; ±0,1; ±0,3; ±1;
±3; ±10;
±30; ±100; ±300
82
Пределы допускаемой абсолютной погрешности измерений
частоты гармонического колебания измерительным устройством,
кГц
Динамический диапазон измерений, дБ, не менее
Среднийуровеньсобственныхшумовизмерительного
устройства на частоте настройки 1 МГц при ширине полосы
пропускания 1 кГц, дБ (мкВ), не более
Пределы допускаемой погрешности измерений, дБ:
- напряженности электрического поля
- напряженности магнитного поля
- напряжения переменного тока (с использованием пробника)
±3,0
±3,0
±3,0
от +15 до +25
Значение
45
626×492×350
Таблица 3 - Основные технические характеристики
Наименование характеристики
Масса, кг, не более
Габаритные размеры транспортной укладки
(длина
´
ширина
´
высота), мм, не более
Параметры питания:
- напряжение переменного тока, В
- частота, Гц
220
+10 %
-
15
%
50
±
1
500
Потребляемая мощность, В·А, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при температуре 25°С), %,
не более
80
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
измерительный модуль ИМ-3
1 шт.
1 шт.
Таблица 4
Наименование
ОбозначениеКоличество
Анализатор спектра*
а) R&S FSC3
б) R&S FSL3
в) Aeroflex 3251
г) Keysight E4402B
«Навигатор-П3М»д) Keysight E4403B
е) Keysight N9000A-503
ж) Keysight N9340B
з) Keysight N9320B
а) АМА-30 и АДА-9 или
б) АИР 3-2 и АИ 5-0
комплект антенн
измерительных
Лист № 4
Всего листов 6
измерительный модуль ИМ-4
1 шт.
«Навигатор-П4М»
1 шт.
измерительный модуль ИМ-5
1 шт.
«Навигатор-П5М»
комплект антенн
измерительных
1 шт.
измерительный модуль ИМ-6
1 шт.
1 шт.
ЕЛВ-26
1 шт.
«Навигатор-П6М»
1 шт.
1 шт.
НаименованиеОбозначениеКоличество
Анализатор спектра*
комплект антенн
измерительных
а) R&S FSH4
б) R&S FSV4
в) R&S FSU3
г) Keysight N9010A-503
д) Keysight N9020A-503
е) Keysight N9030A-503
а) АМА-30 и АДА-9 или
б) АИР 3-2 и АИ 5-0
Анализатор спектра*
а) Aeroflex 3253
б) Keysight N9000A-513 в)
Keysight N9010A-513
г) Keysight N9020A-513
д) Keysight N9030A-513
е) Keysight E4405B
ж) R&S FSV13
а) АМА-30, АДА-9 или
и АЛП-12
б) АИР 3-2, АИ 5-0
и ЛПА-2
Анализатор спектра*
а) Aeroflex 3254
б) Keysight N9000A-526
в) Keysight N9010A-526
г) Keysight N9020A-526
д) Keysight N9030A-526
е) Keysight E4407B
ж) R&S FSV40
а) АМА-30 и АДА-9 или
б) АИР 3-2 и АИ 5-0
комплект антенн
измерительных
антенна измерительная
логопериодическая
рупорная
АРП-40
антенна измерительная
1 шт.
* - измерительный модуль может комплектоваться аналогичными анализаторами спектра
утвержденного типа с требуемым рабочим диапазоном частот и погрешностями определения
частоты и уровня сигналов не хуже указанных
Количество
1 шт.
1 шт.
Обозначение
«Шмель-II»
ШД-1В
ЛИБЮ.424400.049РЭ
ЛИБЮ.424400.049ФО
RU.ЛИБЮ.00023-01 33 01
1 шт.
1 шт.
1 шт.
К каждой модификации комплекса прилагается:
Наименование
Пробник напряжения
Штатив диэлектрический
Руководство по эксплуатации на комплекс
«Навигатор-ПхМ»
Формуляр на комплекс «Навигатор-ПхМ»
Руководство оператора программы «Навигатор-С»
Методика поверки комплекса
Копия сертификата соответствия на расчетную
часть специального программного обеспечения
«Навигатор-С»
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 66630-17 «Инструкция. Комплексы программно-аппаратные
поиска и измерения побочных электромагнитных излучений и наводок «Навигатор-ПхМ».
Методика поверки», утвержденному начальником ФГБУ «ГНМЦ Минобороны России»
05.09.2016 г.
Основные средства поверки:
- установка измерительная К2П-70 (рег. № 26236-03);
- установка измерительная К2П-71 (рег. № 26235-03);
- комплект образцовых средств измерений напряженности электромагнитных полей
«Панировка-ЭМ»;
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85);
- генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07);
- анализатор спектра Agilent Е4440A (рег. № 26411-04);
- антенна измерительная П6-23М (рег. № 24810-10);
- комплект антенный измерительный АИК 1-40А/03 (рег. № 36492-07);
- частотомер электронно-счетный Ч3-66 (рег. № 9273-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным поиска и измерения побочных электромагнитных излучений и
наводок «Навигатор-ПхМ»
ГОСТ РВ 20.39.304-98
ГОСТ 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений
напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений
напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных
излучений и наводок «Навигатор-ПхМ. Технические условия ЛИБЮ.424400.049ТУ»
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Адрес: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2
Телефон: (495) 921-33-74, факс: (495) 378-07-85
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26028-03 | Приборы для измерения параметров вибрации | ВДР (VDR) | ООО ПВФ "Вибро-Центр", г.Пермь | 1 год | Перейти |
| 24625-03 | Комплексы теплогазометрические | ИРГТ-4 | ООО НПФ "Промприбор", г.Нижний Новгород | 2 года | Перейти |
| 20129-00 | Приборы для измерения отклонения от круглости | Hommel Tester Form серия 2000 | Фирма "Hommelwerke GmbH", Германия | 1 год | Перейти |
| 27870-04 | Комплексы расходомерные | КР 65(32)х21 | ООО ПКФ "Техновек", г.Воткинск | 3 года | Перейти |
| 72254-18 | Комплексы топливозаправочные | ТЗК-100 МБ | ООО "Деловой союз", дер.Борисово | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
