Номер госреестра:
66622-17
Наименование СИ:
Комплексы поверочные портативные
Обозначение типа:
КПП-2
Производитель:
ЗАО лаборатория новых информационных технологий "ЛАНИТ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65131
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы поверочные портативные КПП-2
Назначение средства измерений
Комплексы поверочные портативные КПП-2 (далее - комплексы КПП-2) предназна-
чены для задания и измерения температуры, в качестве рабочих эталонов 2-го разряда
по ГОСТ 8.558-2009.

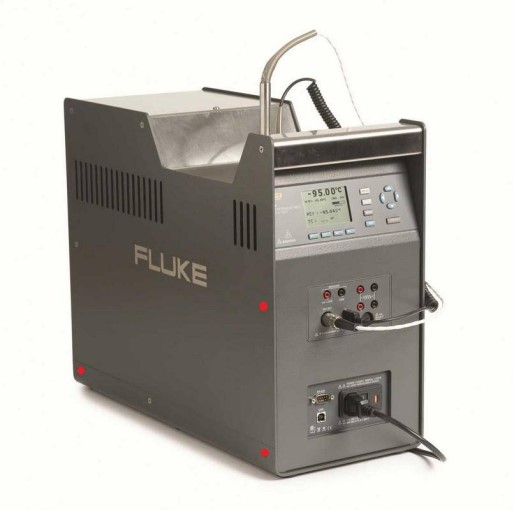

Рисунок 1 - Общий вид комплексов поверочных портативных КПП-2
1 - калибратор температуры сухоблочный Fluke модели 9190A исполнение «-Р»,
2 - термометр сопротивления платиновый вибропрочный ПТСВ-2К-1,
3 - кейс для хранения и перевозки.
Описание средства измерений
Принцип действия комплексов КПП-2 основан на воспроизведении и поддержании
температуры в измерительной камере термостата и измерении воспроизведенной температуры
эталонным термометром. Измеренные значения отображаются на дисплее термостата. Цена
единицы младшего разряда при измерении температуры составляет 0,001 С.
Конструктивно комплексы КПП-2 выполнены по модульному принципу. Комплексы
КПП-2 состоят из измерительного модуля, модуля воспроизведения температуры, дополни-
тельного оборудования и кейса для хранения и перевозки.
Измерительный модуль состоит из термометра сопротивления платинового вибропрочного
ПТСВ-2К-1(Регистрационный номер 49400-12)
Модуль воспроизведения температуры состоит из калибратора температуры сухоблочного
Fluke модели 9190А исполнение «-Р», (Регистрационный номер 56153-14), далее-калибратор,
заглушек, сменных металлических блоков для размещения в их каналах средств измерений
температуры.
Общий вид комплексов КПП-2 представлен на рисунке 1.
Схема пломбирования комплексов КПП-2 от несанкционированного доступа представлена
на рисунке 2.
1
2
3
Лист № 2
Всего листов 4
Программное обеспечение
Комплексы КПП-2 имеют встроенное программное обеспечение ПО «Firmware».
Встроенное ПО «Firmware» установлено в калибратор. Встроенное ПО «Firmware» обеспечивает
обработку и индикацию результатов измерений на дисплее калибратора, а так же передачу
результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Firmware.hex
не ниже 1.00
Метрологические и технические характеристики
±0,015
±0,015
Значения характеристики
от -60 до +60
От -95 до +140
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, С
Пределы допускаемой абсолютной погрешности
измерений температуры, С
Диапазон задания температуры, С
Нестабильность поддержания заданной
температуры, С, не более
1
Рисунок 2 - схема пломбирования Комплексов поверочных портативных КПП-2
1 - пломбы на корпусе калибратора температуры сухоблочного Fluke модели 9190A
исполнение «-Р».
Лист № 3
Всего листов 4
17,0
Значения характеристики
Таблица 3 - Основные технические характеристики
Наименование характеристики
Электрическое питание от сети переменного тока:
-напряжение, В
-частота, Гц
Максимальная потребляемая мощность, Вт
Наработка на отказ, ч
Средний срок службы, лет
220±22
50±1
600
10000
10
длина ширина высота
674 398 674
Габаритные размеры комплекса поверочного пор-
тативного КПП-2, мм, не более
Масса комплекса поверочного портативного
КПП-2, кг, не более
Условия эксплуатации:
-температура воздуха,
o
C
-относительная влажность воздуха,
%
-атмосферное давление, гПа
От 15 до 35
От 40 до 80
От 660 до 1100
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус
комплекса КПП-2 в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплексность комплексов поверочных портативных КПП-2
Наименование
Термометр сопротивления платиновый
вибропрочный
Обозначение
ПТСВ-2К-1
Количество
1 шт.
Fluke модели 9190A исполнение «-Р» 1 шт.
Кейс 1 шт.
ЯКИН.665600.676 РЭ21 экз.
Калибратор температур сухоблочный
Кейс для хранения и перевозки
Руководство по эксплуатации «Комплексы
поверочные портативные КПП-2»
Методика поверки
МП 2551-0163-20161 экз.
Поверка
осуществляется по документу МП 2551-0163-2016 «Комплексы поверочные портативные
КПП-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05.12.2016 г.
Основные средства поверки:
Термометр сопротивления эталонный ЭТС, регистрационный № 19484-00.
Термометр сопротивления платиновый ПТС-10М, регистрационный № 11804-99.
Термостат жидкостный 7000 мод. 7012, регистрационный № 40415-15.
Термостат жидкостный 814, регистрационный № 20510-06.
Термостат переливной прецизионный ТПП-1, регистрационный № 33744-07.
Ампула тройной точки воды: воспроизводимая температура 0,01ºС, погрешность ±0,02 мК.
Ампулы реперных точек: галлия (Ga), погрешность ±0,5 мК, ртути (Hg), погрешность
±0,2 мК.
Секундомер механический СОСпр, регистрационный номер 11519-11.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых комплексов КПП-2 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
поверочным портативным КПП-2
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
Технические условия «Комплексы поверочные портативные КПП-2. ЯКИН.665600.676 ТУ2»
Изготовитель
Закрытое акционерное общество «ЛАНИТ» (ЗАО «ЛАНИТ»)
ИНН 7727004113
Trial: 129075, Москва, Мурманский проезд, д. 14, к. 1
Web-сайт:
E-mail:
Тел. (495) 967 66 50, факс: (495) 967 66 50
Заявитель
Общество с ограниченной ответственность «ИНСТИТУТ МЕТРОЛОГИЧЕСКОГО
ОБЕСПЕЧЕНИЯ» (ООО «ИМО»)
ИНН 7810342534
Адрес: 193318, Санкт-Петербург, ул. Коллонтай, д.5/1, кв.1579
Тел. (911) 972-82-49
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
