Комплекс антенный измерительный «Самара»
Назначение средства измерений
Комплекс антенный измерительный «Самара» (далее - комплекс) предназначен
для измерений радиотехнических характеристик антенн в диапазоне частот от 0,5 до 10 ГГц.
Описание средства измерений
Принцип действия комплекса основан на измерении коэффициента передачи между
антеннами, размещенными в соответствии с условием «дальней зоны», при различной
ориентации испытываемой антенны.
Конструктивно комплекс состоит из безэховой экранированной камеры (БЭК),
векторного анализатора электрических цепей (ВАЦ), опорно-поворотного устройства с
контроллером (ОПУ), комплекта вспомогательных антенн с треногами, комплекта кабелей и
СВЧ кабельных сборок, комплекта устройств управления и обработки (рабочее место
оператора).
БЭКпредставляетсобойэкранированноесооружениеоблицованноеизнутри
радиопоглощающим материалом и предназначенное для обеспечения при измерениях условия
распространения электромагнитного поля эквивалентного свободному пространству. Качество
БЭК характеризуется коэффициентом безэховости, определяемым для заданного типа
вспомогательной антенны и пространственной конфигурации антенн внутри БЭК.
ВАЦ N5222A (с опциями 010, 020, 080, 217) предназначен для измерений
коэффициентов передачи при подключении к его портам антенн при помощи кабельных
сборок.
ОПУ DAMS 6250 в комплекте с контроллером предназначено для позиционирования
испытываемых антенн в автоматизированном режиме. ОПУ устанавливается на специальный
штатив с повышенной грузоподъемностью.
Вспомогательные антенны CBL 6143А (диапазон частот от 0,5 до 3 ГГц) и BHA 9118
(диапазон частот от 1 до 10 ГГц) предназначены для облучения испытываемой антенны
электромагнитным полем.
Комплект кабелей и СВЧ кабельных сборок обеспечивает цифровые и аналоговые
связи между элементами комплекса.
КомплектустройствуправленияиобработкипредставляетсобойПКсо
специализированным программным обеспечением (ПО), посредством которого осуществляется
автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод
результатов измерений.
Комплекс обеспечивает измерение:
коэффициентов усиления (КУ) антенн методом замещения;
амплитудных диаграмм направленности (ДН) антенн;
поляризационных характеристик антенн.
Общий вид элементов комплекса и места нанесения знаков утверждения типа, поверки
и защиты от несанкционированного доступа в виде пломбировки корпуса ВАЦ N5222A
приведен на рисунках 1-7.
Лист № 2
Всего листов 10

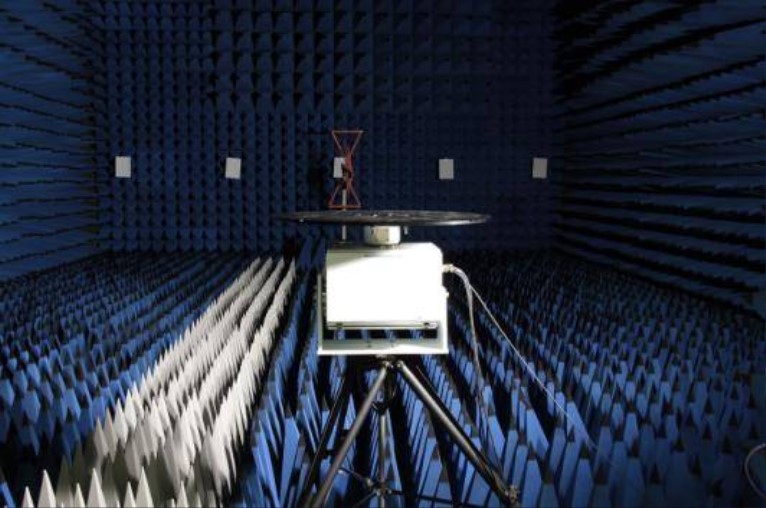

Рисунок 1 - Общий вид ОПУ DAMS 6250 в БЭК

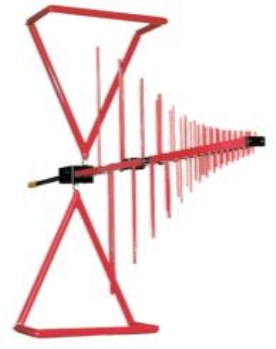

Рисунок 2 - Общий вид вспомогательной антенны CBL 6163А

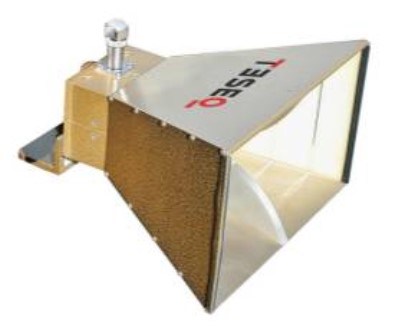

Рисунок 3 - Общий вид вспомогательной антенны BHA 9118
Лист № 3
Всего листов 10

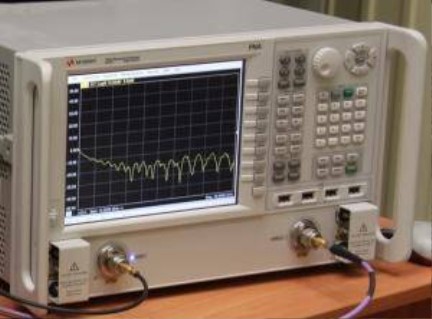

Рисунок 4 - Общий вид векторного анализатора цепей N5222A
1
2

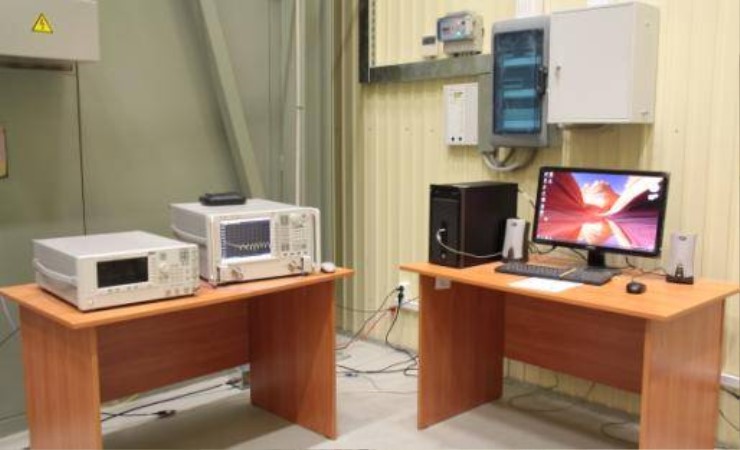

Рисунок 5 - Общий вид рабочего места комплекса
(1 - ВАЦ N5222A, 2 - рабочее место оператора с ПК)

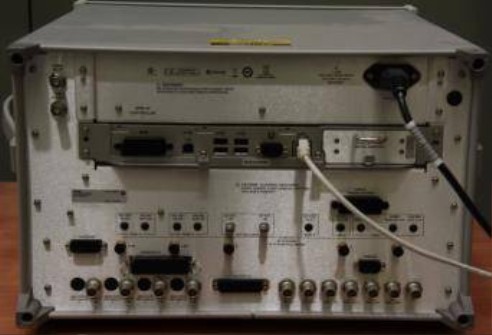

Рисунок 6 - Места пломбировки (а)
а)
Лист № 4
Всего листов 10

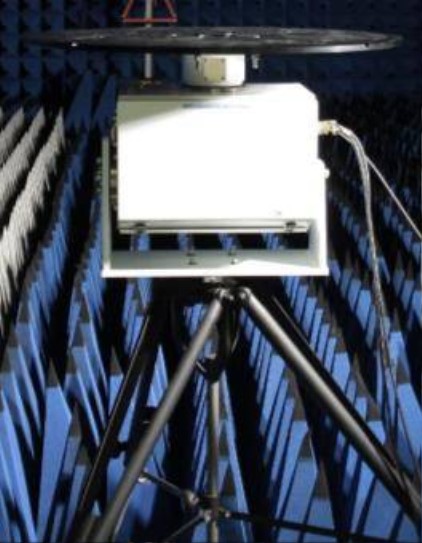

Рисунок 7 - Места нанесения знаков утверждения типа (а) и поверки (б)
Программное обеспечение
МетрологическизначимаячастьПОкомплексапредставляетсобой
специализированное ПО «Antenna Measurement Studio».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
ИдентификационныеЗначение
данные (признаки)
Идентификационное«Antenna Measurement Studio»
наименование ПО
Номер версии ПО5.8
(идентификационный номер)
Цифровой идентификатор ПОA7345EDDDA10873A0CEECC256F7E90EB
Другие идентификационные Алгоритм вычисления цифрового идентификатора ПО -
данные, если имеются MD5
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 - Метрологические характеристики
Диапазон рабочих частот, ГГц
Значение
характеристики
от 0,5 до 10
включ.
Динамический диапазон
1)
, дБ, не менее
0,26f
2
- 6,6f + 60
а)
б)
Лист № 5
Всего листов 10
Наименование характеристики
±1,3
±1,7
±2,5
±4,0
±0,8
±1,1
±1,6
±2,5
±4,0
±0,5
±0,7
±1,0
±1,6
±2,5
±4,0
±0,3
±0,4
±0,6
±1,0
±1,6
±2,5
±4,0
±0,2
±0,3
±0,4
±0,6
±1,0
±1,6
±2,5
±4,0
±0,2
±0,2
±0,3
±0,4
±0,6
±1,0
±1,6
±2,5
±4,0
Значение
характеристики
Пределы допускаемой инструментальной погрешности измерений
уровней амплитудных ДН, дБ, на уровне:
при отношении сигнал/шум в максимуме ДН не менее +20 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
при отношении сигнал/шум в максимуме ДН не менее +25 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
при отношении сигнал/шум в максимуме ДН не менее +30 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
при отношении сигнал/шум в максимуме ДН не менее +35 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
- 20 дБ
-25 дБ
-30 дБ
при отношении сигнал/шум в максимуме ДН не менее +40 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
при отношении сигнал/шум в максимуме ДН не менее +45 дБ
-3 дБ
- 6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
-40 дБ
при отношении сигнал/шум в максимуме ДН не менее +50 дБ
-3 дБ
-6 дБ
±0,15
±0,2
Лист № 6
Всего листов 10
Наименование характеристики
±0,1
±0,15
±0,2
±0,2
±0,3
±0,4
±0,6
±1,0
±1,6
±2,5
±1,8
±1,9
±2,0
±1,2
±1,4
±1,5
±1,0
±1,2
±1,4
Значение
характеристики
±0,2
±0,3
±0,4
±0,6
±1,0
±1,6
±2,5
±4,0
±0,1
±0,1
±0,15
±0,2
±0,2
±0,3
±0,4
±0,6
±1,0
±1,6
-15
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
-40 дБ
-45 дБ
при отношении сигнал/шум в максимуме ДН не менее +55 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
-40 дБ
- 45 дБ
при отношении сигнал/шум в максимуме ДН не менее +60 дБ
-3 дБ
- 6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
-40 дБ
-45 дБ
Коэффициент безэховости
2)
, дБ, не trial
Пределы допускаемой относительной погрешности измерений КУ
методом замещения
3)
при погрешности КУ эталонной антенны, дБ:
при коэффициенте безэховости в рабочей зоне не более -15 дБ
±0,5 дБ
±0,8 дБ
±1,0 дБ
при коэффициенте безэховости в рабочей зоне не более -20 дБ
±0,5 дБ
±0,8 дБ
±1,0 дБ
при коэффициенте безэховости в рабочей зоне не более -25 дБ
±0,5 дБ
±0,8 дБ
±1,0 дБ
при коэффициенте безэховости в рабочей зоне не более -30 дБ
±0,5 дБ
±0,8 дБ
±1,0 дБ
±0,9
±1,1
±1,3
Лист № 7
Всего листов 10
Наименование характеристики
±1,5
±2,0
±2,9
±4,5
±0,9
±1,3
±1,8
±2,9
±4,5
±0,6
±0,8
±1,2
±1,9
±3,0
±4,6
±0,3
±0,6
±0,8
±1,3
±1,9
±3,0
±4,6
±0,2
±0,4
±0,6
±0,9
±1,3
±2,0
±3,1
±4,7
Значение
характеристики
измерений
Пределыдопускаемойотносительнойпогрешности
уровней амплитудных ДН на уровне
4)
, дБ:
при коэффициенте безэховости в рабочей зоне -20 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
при коэффициенте безэховости в рабочей зоне -25 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
при коэффициенте безэховости в рабочей зоне -30 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
- 20 дБ
-25 дБ
при коэффициенте безэховости в рабочей зоне -35 дБ
-3 дБ
- 6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
при коэффициенте безэховости в рабочей зоне -40 дБ
-3 дБ
- 6 дБ
-10 дБ
-15 дБ
-20 дБ
-25 дБ
-30 дБ
-35 дБ
при коэффициенте безэховости в рабочей зоне -45 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
-20 дБ
- 25 дБ
-30 дБ
-35 дБ
-40 дБ
±0,2
±0,3
±0,4
±0,7
±1,0
±1,4
±2,1
±3,2
±4,9
Лист № 8
Всего листов 10
Наименование характеристики
Значение
характеристики
±0,15
±0,2
±0,3
±0,5
±0,7
±1,0
±1,5
±2,3
±3,4
±5,0
-20
±180º
±90º
±0,05º
при коэффициенте безэховости в рабочей зоне -50 дБ
-3 дБ
-6 дБ
-10 дБ
-15 дБ
- 20 дБ
-25 дБ
- 30 дБ
- 35 дБ
- 40 дБ
-45 дБ
Относительныйуровенькроссполяризационнойсоставляющей
вспомогательных антенн, дБ, не более
Диапазон изменений угла поворота ОПУ в азимутальной плоскости
Диапазон изменений угла поворота ОПУ по элевации
Пределы допускаемой абсолютной погрешности установки углового
положения ОПУ
где f - частота, ГГц
от +10 до +30
2000
trial×8500×8500
580×460×280
510×320×460
1525×980×410
240×147×247
27
20
4,2
1,9
220±22
Таблица 3 - Основные технические характеристики
Потребляемая мощность, В·А, не более
Габаритные размеры (длина × ширина × высота), мм, не более:
- БЭК
- ВАЦ
- ОПУ
- антенна CBL 6143А
- антенна BHA 9118
Масса, кг, не более:
- ВАЦ
- ОПУ
- антенна CBL 6143А
- антенна BHA 9118
Напряжение электропитания от сети переменного тока частотой
(50±1) Гц, В
Рабочие условия эксплуатации:
− температура окружающего воздуха, ºС
− относительная влажность воздуха при температуре +20 ºС, %,
не более
80
1)
- при мощности источника 12 дБм, полосе фильтра промежуточной частоты 100 Гц,
коэффициенте усиления испытываемой антенны 0 дБ;
2)
- коэффициент безэховости в диапазоне частот для заданных типов вспомогательных антенн и
их пространственного положения определяется по результатам поверки;
3)
- при КСВН антенн не более 1,5, отношении сигнал/шум более 30 дБ, выполнении условия
«дальней зоны»;
4)
- для отношения сигнал/шум в максимуме ДН не менее 60 дБ.
Лист № 9
Всего листов 10
Знак утверждения типа
наносится на ОПУ DAMS 6250 в виде наклейки и на титульный лист эксплуатационной
документации.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование оборудованияОбозначение
Безэховая экранированная камера
Количество
1 шт.
Измерительная антенна
Измерительная антенна
Опорное устройство
Адаптер держателя антенны
Позиционер
Устройство вращения по углу элевации
Векторный анализатор цепей
Компьютер настольный персональный
Специализированное программное
обеспечение
Комплект эксплуатационной документации
Методика поверки
Teseq BHA 9118 1 шт.
Teseq CBL 6143A 1 шт.
Teseq BTP6020А-1370 2 шт.
Teseq CHA9435 2 шт.
DIAMOND DAMS 6250 1 шт.
DAMS FSM-10 1 шт.
N5222А (с опциями 010, 1 шт.
020, 080, 217)
1 к-т
«Antenna Measurement1 диск
Studio»
1 к-т
1 кн.
Поверка
осуществляется по документу МП 66586-17 «Инструкция. Комплекс антенный измерительный
«Самара». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны
России 27 мая 2016 года.
Основные средства поверки:
- аттенюатор Agilent 8494B (рег. № 37205-08);
- аттенюатор Agilent 8496B (рег. № 37204-08);
- анализатор цепей векторный N5222A (рег. № 53568-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки наносится на ОПУ DAMS 6250 в виде наклейки или в свидетельство
о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу антенному
измерительному «Самара»
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений
ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Изготовитель
Акционерное общество «Ракетно-космический центр «Прогресс» (АО «РКЦ «Прогресс»)
ИНН 6312139922
Адрес: 443009, г. Самара, ул. Земеца, 18
Телефон +7 (846) 955-13-61, факс: +7 (846) 992-65-18
E-mail:
Лист № 10
Всего листов 10
Заявитель
Акционерное общество «Научно-производственная фирма «Диполь» (АО «НПФ «Диполь»)
ИНН 7804137537
Адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
Телефон (факс): +7 (812) 702-12-66
E-mail:
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
