Приложение к свидетельству № 65041
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные контроля и фотовидеофиксации нарушений
правил дорожного движения с системой распознавания государственных
регистрационных знаков «СТРИЖ-С01»
Назначение средства измерений
Комплексы аппаратно-программные контроля и фотовидеофиксации нарушений правил
дорожного движения с системой распознавания государственных регистрационных знаков
«СТРИЖ-С01» (далее - комплексы) предназначены для измерения скорости движения
транспортных средств, а также для осуществления фотосъемки транспортных средств,
превысивших порог допускаемой скорости, обработки, хранения полученных данных, передачи
фотографий на внешние носители информации.
Описание средства измерений
Принцип действия комплекса основан на создании с помощью излучающей антенны
непрерывного электромагнитного излучения. Отраженный от движущегося транспортного
средства сигнал имеет сдвиг по частоте на основании эффекта Доплера. Отраженный сигнал
принимается приемной антенной комплекса, балансный смеситель выделяет частоту
доплеровского сдвига. Скорость движения транспортного средства пропорциональна величине
доплеровского сдвига. Углы установки измерителя скорости относительно продольной оси
проезжей части дороги в вертикальной и горизонтальной плоскости учитываются в виде
коэффициента.Одновременносизмерениемскорости,благодарядвухчастотному
радиолокационному сигналу, радиолокационный сенсор, входящий в состав комплекса
вычисляет расстояние до транспортного средства, что позволяет определить, на какой полосе
находится транспортное средство, скорость которого измеряется.
Функционально комплекс состоит из радиолокационного блока, базового блока, световой
вспышки, цифровой фотокамеры. Оптическая ось фотокамеры совпадает с осью диаграммы
направленности приемной антенны измерителя скорости. Радиолокационный блок включает в
себя излучающую и приемную антенны, балансный смеситель и электронный блок. Базовый
блок представляет собой промышленный компьютер с установленным программным
обеспечением, который управляет режимами работы комплекса и осуществляет хранение
измерительной информации, в состав базового блока также входят блок управления световой
вспышкой и блок питания.
Результат измерений представляется в виде двух фотографий транспортного средства,
вторая, контрольная фотография делается с временной задержкой равной 0,5 с. В верхней
строке фотографии представлена информация о скорости транспортного средства, направлении
движения, времени и дате фотографии полученной фотокамерой. Фотографии хранятся во
встроенной памяти комплекса. Передача данных на внешние носители информации
осуществляется через стандартные порты.
Электроннаячастьоборудованиярасположенавнутрипрочноготермо-
стабилизированного корпуса с двойной передней стенкой, бронированными оптическими
окнами.
Лист № 2
Всего листов 5
Внешний вид комплекса с указанием места нанесения знака утверждения типа представлен
на рисунке 1.
Рисунок 1 - Фотография общего вида комплекса
Требованиякпараметрамустановкикомплексаприведенывруководствепо
эксплуатации, раздел 4.
Места пломбировки от несанкционированного доступа к настройкам комплекса и
программного обеспечения обозначены специальной пломбой «Не вскрывать» и
предусмотрены в базовом блоке на корпусе центрального процессора и на радиолокационном
блоке комплекса. На рисунке 2 места пломбировки обозначены стрелкой.

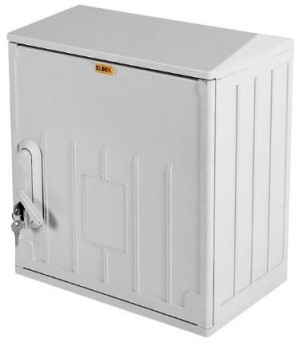

Базовый блок - на корпусе центральногоРадиолокационный блок
процессора
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из ПО комплекса и автономного ПО,
установленного на внешнем носителе информации и предназначенного для считывания данных
с радиолокационного блока измерителя скорости при проведении поверки.
Место нанесения
знака утверждения
типа
Лист № 3
Всего листов 5
ПО комплекса выполняет следующие основные функции:
- управление составными частями комплекса,
- получение и обработка данных (анализ сигналов, принятых радиолокационным блоком,
расчет скорости движения транспортных средств),
- представление измерительной информации,
- сохранение измерительной информации в базе данных.
Защита ПО комплекса от преднамеренных изменений осуществляется наличием средств
управления доступом, журнала фиксации событий, средств проверки целостности ПО.
Автономное ПО выполняет функцию: представления измерительной информации.
Защита автономного ПОотпреднамеренных изменений осуществляется наличием
средств управления доступом, средств проверки целостности ПО.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПОСТРИЖ-С01
Номер версиине ниже SC3.1.03.C.101013
Цифровой идентификатор ПО -
Таблица 2 - Автономное ПО для считывания данных с радиолокационного блока
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОRobotRadarTest
Номер версии (идентификационный номер) ПО не ниже V1.0
Цифровой идентификатор ПО (контрольная сумма -
исполняемого кода)
Уровеньзащитыпрограммногообеспечениякомплексаотпреднамеренныхи
непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
представлены в таблице 3.
Значение параметра
24,1
±
0,1
Таблица 3 - Метрологические и технические характеристики
Наименование параметра
Рабочая частота излучения, ГГц
Пределы допускаемой абсолютной погрешности
рабочей частоты, ГГц
Плотность потока электромагнитной энергии на расстоянии 1 м от
излучающей антенны, мкВт/см
2
10
20
5
от 20 до 250
±
1
Диаграмма направленности излучающей антенны (по уровню -
trial 3 дБ)
в горизонтальной плоскости, °
в вертикальной плоскости, °
Диапазон измерений скорости движения транспортных средств,
км/ч
Пределы допускаемой абсолютной погрешности измерения
скорости в диапазоне от 20 до 100 км/ч, км/ч
Пределы допускаемой относительной погрешности измерения
скорости в диапазоне св. 100 до 250 км/ч, %
±
1
Лист № 4
Всего листов 5
Значение параметра
6
200
850
IP65
от - 40 до + 60
98
от 630 до 800
от 198 до 242
Наименование параметра
Максимальное обрабатываемое количество полос движения ТС
Потребляемая мощность при температуре окружающего воздуха
- св. 10 °С, В·А, не более
- от 10 °С до - 40 °С, В·А, не более
Степень защиты от воздействия пыли и воды
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при +25 °С, %
- атмосферное давление, мм рт. ст.
Напряжение питания от сети переменного тока частотой
(50±0,5) Гц, В
Габаритные размеры (без кронштейна), мм, не более:
длина
ширина
высота
Масса, кг, не более
400
400
250
36
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на
корпус комплекса с помощью этикетки, выполненной типографским способом.
Комплектность средства измерений
Комплект поставки комплексов приведен в таблице 3.
4278-001-17195054-2015ТУ
1
Обозначение
Количество
4278-001-17195054-2015 ФО
4278-001-17195054-2015МП
Таблица 3 - Комплект поставки комплексов
Наименование
Комплекс аппаратно-программный контроля и
фотовидеофиксации нарушений правил дорожного
движения с системой распознавания
государственных регистрационных знаков
«СТРИЖ-С01»
Фотовспышка
Комплект кабелей и жгутов для соединения
Корпус для установки
Руководство по эксплуатации
Формуляр
Методика поверки
Свидетельство о поверке комплекса
1
1
1
1
1
1
1
Поверка
осуществляется по документу 4278-001-17195054-2015 МП «Комплекс аппаратно-программный
контроля и фотовидеофиксации нарушений правил дорожного движения с системой
распознавания государственных регистрационных знаков «СТРИЖ-С01». Методика поверки»,
утвержденному первым заместителем генерального Директора - заместителем по научной
работе ФГУП «ВНИИФТРИ» в сентябре 2016 г.
Основные средства поверки:
- установка для поверки измерителей скорости движения транспортных средств
радиолокационных П1-25 (рег. № 49207-12).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным контроля и фотовидеофиксации нарушений правил дорожного
движенияссистемойраспознаваниягосударственныхрегистрационныхзнаков
«СТРИЖ-С01»
1 ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие
технические условия».
2 ГОСТ Р 50856-96. «Измерители скорости движения транспортных средств
радиолокационные. Общие технические требования. Методы испытаний».
3 Комплекс аппаратно-программный контроля и фотовидеофиксации нарушений правил
дорожного движения с системой распознавания государственных регистрационных знаков
«СТРИЖ-С01». Технические условия ТУ 4278-001-17195054-2015
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение
«Аллайд Глобал» (ООО НПО «Аллайд Глобал»)
ИНН 7730207160
Юридический адрес: 121170, г. Москва, Кутузовский проспект, д. 41, офис 14
Фактический адрес: 107031, г. Москва, улица Кузнецкий мост, д. 19/1, офис 29
Телефон: (495) 628-33-24
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
