Тепловизоры инфракрасные Fluke мод. TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75, ГРСИ 66512-17
Номер госреестра:
66512-17
Наименование СИ:
Тепловизоры инфракрасные
Обозначение типа:
Fluke мод. TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65018/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2104 от 05.10.2017 г.)
Тепловизоры инфракрасные Fluke моделей TiS10, TiS20, TiS40, TiS45, TiS50,
TiS55, TiS60, TiS65, TiS75
Назначение средства измерений
Тепловизоры инфракрасные Fluke моделей TiS10, TiS20, TiS40, TiS45, TiS50, TiS55,
TiS60, TiS65, TiS75 (далее по тексту - тепловизоры) предназначены для бесконтактных
измерений пространственного распределения радиационной температуры объектов по их
собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической
системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой
сигнал и отображении его в виде термограммы на высококонтрастном сенсорном
жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую
микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной
плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур
на поверхности объекта или на границе разделения различных сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорными приборами, работающими в инфракрасной области электромагнитного
спектра.
Тепловизоры инфракрасные Fluke моделей TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60,
TiS65, TiS75 отличаются друг от друга по техническим и метрологическим характеристикам.
Модели TiS45, TiS50, TiS55, TiS60, TiS65, TiS75 оснащены лазерным указателем.
В тепловизорах используются: система фиксированного фокуса, система оптической
автофокусировки Fluke LaserSharp Auto Focus System, либо система ручной фокусировки;
система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением
до пяти визуальных снимков различных объектов, текст или другую информацию,
относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion
(кроме модели TiS10) для наложения друг на друга совмещенных изображений в видимом и
ИК-спектре; а также обладают функцией подключения через HDMI порт.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную,
минимальную, среднюю температуру, температуру в любой точке теплового изображения
объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть
записана в память микропроцессора или на съемную карту памяти типа microSD и передана
посредством интерфейсов (USB) или при помощи беспроводной передачи данных (WiFi,
Bluetooth и Bluetooth Low Energy (соединение по Bluetooth с минимальными затратами
энергии)) на компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка
беспроводной системы Fluke Connect
TM
, которая беспроводным способом позволяет соединять
измерительные приборы в приложении на вашем смартфоне или планшете.
Фотографии общего вида тепловизоров приведены на рисунках 1-2.
Лист № 2
Всего листов 6

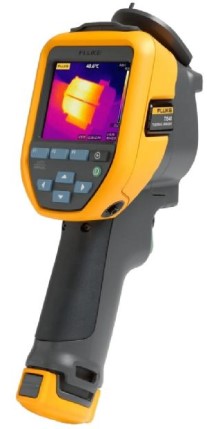

Рисунок 1 - Общий вид тепловизоров
инфракрасных Fluke моделей TiS10, TiS20,
TiS40, TiS50, TiS60
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного
и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014,
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
по номеру версии
Значение
RE FPGARE NIOSCMB FPGASOC
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
(*)
1.1.001.1.001.1.001.11.0
Цифровой идентификатор программного
обеспечения
Идентификационные данные автономной части ПО приведены в таблице 2.
Значение
«SmartView»«Fluke Connect SmartView»
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
(*)
4.71.0
Цифровой идентификатор программного
обеспечения
по номеру версиипо номеру версии
Примечание к таблицам 1 и 2:
(*)
- и более поздние версии.

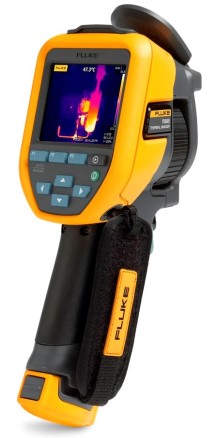

Рисунок 2 - Общий вид тепловизоров
инфракрасных Fluke моделей TiS45, TiS55,
TiS65, TiS75
Место нанесения
знака поверки
Лист № 3
Всего листов 6
Метрологические и технические характеристики
приведены в таблицах 3-5.
Наименование характеристики
±2,0 % или ±2,0 °С, принимается большее
значение
0,6
9 или 30
267×101×145
Напряжение питания, В
4 (для 50 % яркости ж/к дисплея)
Таблица 3
Значение характеристики
в зависимости от модели тепловизора
TiS10TiS20TiS40
от -20 до +250от -20 до +350
£
0,15
£
0,1
£
0,09
от 7,5 до 14
35,7
´
26,8
7,85,23,9
80
´
60120
´
90160
´
120
0,72
Диапазон измерений температуры, °С
Пределы допускаемой относительной
(или абсолютной) погрешности
(при температуре окружающей среды от +15
до +25 °С)
Порог температурной чувствительности
(при температуре объекта +30 ºС), °С
Спектральный диапазон, мкм
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
Минимальное фокусное расстояние (при
использовании стандартного ИК-объектива), м
Пространственное разрешение (при
использовании стандартного ИК-объектива),
мрад
Количество пикселей матрицы детектора
Масса (с аккумулятором и со стандартным
ИК-объективом), не более, кг
Запись изображений или частота обновлений,
Гц
Габаритные размеры, мм
(высота
´
ширина
´
длина)
7,2 (литий-ионная аккумуляторная батарея)
от 12 до 24 (внешний адаптер постоянного
тока)
Срок службы батареи при непрерывном
использовании, ч
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
от -10 до +50
от 10 до 95 (без конденсации)
Наименование характеристики
±2,0 % или ±2,0 °С, принимается большее
значение
Таблица 4
Значение характеристики
в зависимости от модели тепловизора
TiS45TiS50TiS55
234
от -20 до +350 от -20 до +450
£
0,09
£
0,08
£
0,08
1
Диапазон измерений температуры, °С
Пределы допускаемой относительной
(или абсолютной) погрешности
(при температуре окружающей среды от +15
до +25 °С)
Порог температурной чувствительности
(при температуре объекта +30 ºС), °С
Спектральный диапазон, мкм
от 7,5 до 14
Лист № 4
Всего листов 6
0,6
9 или 30
267×101×145
Напряжение питания, В
4 (для 50 % яркости ж/к дисплея)
2 3 4
35,7
´
26,8
3,92,8
160
´
120220
´
165
0,770,720,77
Продолжение таблицы 4
1
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
Минимальное фокусное расстояние (при
использовании стандартного ИК-объектива), м
Пространственное разрешение (при
использовании стандартного ИК-объектива),
мрад
Количество пикселей матрицы детектора
Масса (с аккумулятором и со стандартным
ИК-объективом), не более, кг
Запись изображений или частота обновлений,
Гц
Габаритные размеры, мм
(высота
´
ширина
´
длина)
7,2 (литий-ионная аккумуляторная батарея)
от 12 до 24 (внешний адаптер постоянного
тока)
Срок службы батареи при непрерывном
использовании, ч
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
от -10 до +50
от 10 до 95 (без конденсации)
Наименование характеристики
±2,0 % или ±2,0 °С, принимается большее
значение
0,6
9 или 30
Таблица 5
Значение характеристики
в зависимости от модели тепловизора
TiS60TiS65TiS75
234
от -20 до +550
£
0,08
от 7,5 до 14
35,7
´
26,8
2,42,42,0
260
´
195320
´
340
0,72 0,77
1
Диапазон измерений температуры, °С
Пределы допускаемой относительной
(или абсолютной) погрешности (при
температуре окружающей среды от +15
до +25 °С)
Порог температурной чувствительности
(при температуре объекта +30 ºС), °С
Спектральный диапазон, мкм
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
Минимальное фокусное расстояние (при
использовании стандартного ИК-объектива), м
Пространственное разрешение (при
использовании стандартного ИК-объектива),
мрад
Количество пикселей матрицы детектора
Масса (с аккумулятором и со стандартным
ИК-объективом), не более, кг
Запись изображений или частота обновлений,
Гц
Лист № 5
Всего листов 6
267×101×145
Напряжение питания, В
4 (для 50 % яркости ж/к дисплея)
234
Продолжение таблицы 5
1
Габаритные размеры, мм
(высота
´
ширина
´
длина)
7,2 (литий-ионная аккумуляторная батарея)
от 12 до 24 (внешний адаптер постоянного
тока)
Срок службы батареи при непрерывном
использовании, ч
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
от -10 до +50
от 10 до 95 (без конденсации)
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем
углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
1 шт.
Обозначение
Количество
1 шт.
МП 207.1-025-2016
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
Таблица 6 - Комплектность средства измерений
Наименование
Тепловизор (модель в соответствии с заказом)
Блок питания переменного тока с сетевыми
переходниками
Зарядное устройство с двумя отсеками для батареи
(только для моделей TiS60, TiS65, TiS75)
USB-кабель
Кабель HDMI
Сменная карта памяти типа microSD (4 Gb)
Руководство по эксплуатации (на русском языке)
Руководство по эксплуатации (на английском языке)
Методика поверки
Аккумуляторные литий-ионные батареи
с индикацией оставшегося заряда
(2 шт. - для моделей TiS60, TiS65, TiS75)
Прочный переносной кейс для транспортировки
Регулируемый ремень для тепловизора
(лево- или правосторонний)
Диск с руководствами по эксплуатации
Диск с программным обеспечением «SmartView»
Гарантийный регистрационный талон
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу МП 207.1-025-2016 «Тепловизоры инфракрасные Fluke моделей
TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75. Методика поверки» c изменением 1,
утвержденному ФГУП «ВНИИМС» 10.07.2017 г.
Основные средства поверки:
Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде
модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых
температур от минус 20 до плюс 550
°
С.
Лист № 6
Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тепловизорам
инфракрасным Fluke моделей TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Ноубл Хаус Трэйдинг»
(ООО «Ноубл Хаус Трэйдинг»)
Адрес: 125040, г. Москва, ул. Скаковая, д.36, стр. 3
ИНН 5047057820
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17679-06 | Газоанализаторы инфракрасные | ПГА | ЗАО "НПП "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 40223-08 | Фурье-спектрометры инфракрасные | Varian, мод. 640IR, 660IR, 670IR, 680IR, FT-IR Oil Analyzer | Фирма "Agilent Technologies", Австралия | 1 год | Перейти |
| 17679-04 | Газоанализаторы инфракрасные | ПГА | ОАО "РНИИ "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 28595-05 | Системы инфракрасные термографические | Vario CAM, Vario Therm, Vario Scan | Фирма "Jenoptik Laser Optik Systeme GmbH", Германия | 1 год | Перейти |
| 7452-79 | Влагомеры инфракрасные сыпучих материалов | ВСМК-1 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
