Номер госреестра:
66508-17
Наименование СИ:
Комплексы измерительные
Обозначение типа:
ЛОГИКА 6742
Производитель:
АО "НПФ "ЛОГИКА", г.С.-Петербург; АО "ТЭМ", г.С.-Петербург
Межповерочный интервал:
3 года - для исп. с преобразователями PRO-V, МИДА-13П, Метран-55, АИР-10 и с барьерами искрозащиты; 4 года - для остальных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65014
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ЛОГИКА 6742
Назначение средства измерений
Комплексы измерительные ЛОГИКА 6742 (далее - ИК) предназначены для измерения
расхода и объема природного газа при рабочих условиях, температуры окружающего воздуха,
атмосферного давления и других параметров контролируемой среды и приведения результатов
измерений расхода и объема газа к стандартным условиям.
Описание средства измерений
Принцип действия ИК состоит в измерении параметров газа, транспортируемого по
трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема,
соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические
сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных
в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения
соответствующих физических величин и производится вычисление расхода и объема газа.
В составе ИК могут использоваться в любом сочетании первичные преобразователи и
барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный
номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется
корректор СПГ742 (48867-12).
ИК различаются количеством, составом и уровнем точности измерительных каналов
объема. Конкретный состав ИК определяется заказом и приводится в паспорте.
Таблица 1 - Типы первичных преобразователей и барьеров искрозащиты в составе ИК
Первичные преобразователиБарьеры
расходадавления и разности давленийтемпературы искрозащиты
DELTA (13839-14);
РСГ (41453-13);
СТГ (28739-13);
TZ/FLUXI (14350-12);
СГ (14124-14);
RVG (16422-10);
TRZ (31141-13);
YEWFLO DY (17675-09);
PROWIRL (15202-14);
PRO-V (35299-07);
OPTISWIRL 4070 (52514-13);
ЭВ-200 (42775-14)
EJ* (59868-15);
3051 (14061-15);
Метран-150 (32854-13);
МИДА-13П (17636-06);
2088 (16825-08);
DMP (56795-14);
Метран-55 (18375-08);
СДВ (28313-11);
АИР-20/М2 (63044-16);
АИР-10 (31654-14);
ПД100И (56246-14)
ТС
(58808-14);
ТЭМ-100
(40592-09);
ТПТ-1, -17, -19
(46155-10);
ТПТ-15
(39144-08);
ТСП-Н
(38959-12)
ТСС-Ех
(63024-16);
Z
(22152-07)
Общий вид составных частей ИК приведен на рисунках 1 - 6.

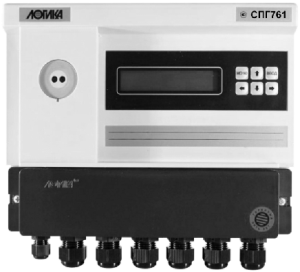

Рисунок 1 - Корректор СПГ761 (СПГ762)Рисунок 2 - Адаптер АДС97
Лист № 2
Всего листов 6
СГ
РСГRVG
DELTA
TZ/FLUXIСТГ
TRZ
YEWFLO DY
OPTISWIRL 4070ЭВ-200
PROVIRLPRO-V

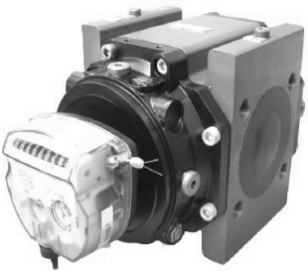

Рисунок 3 - Преобразователи расхода
Лист № 3
Всего листов 6
Метран-150EJ*3051АИР-20/М22088
МИДА-13ПАИР-10СДВDMPПД100ИМетран-55
Рисунок 4 - Преобразователи давления
Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации,
имеет метрологически значимую часть, резидентно размещено в корректоре и реализует
вычислительные, диагностические и интерфейсные функции согласно эксплуатационной
документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений
"высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данныеЗначение
Номер версии
Цифровой идентификатор
1.0.х.x.хх
2D48
ТПТ-1ТПТ-15ТСП-НТЭМ-100ТCТСС-ExZ755
Рисунок 5 - Преобразователи температуры Рисунок 6 - Барьеры искрозащиты
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Диапазон измерений объемного раcхода, м
3
/ч
Диапазон измерений объема, м
3
от 0,1 до 3·10
5
от 2·10
-
5
до 9·10
7
от -40 до +70
от 0 до 7
от 0 до 1000
±0,75; ±1; ±2
±1; ±1,5; ±2,5
±0,3; ±0,5; ±0,8
±(0,3+0,002·|t|); ±(0,8+0,004·|t|)
±1
±0,01
Диапазон измерений температуры, °C
Диапазон измерений давления, МПа
Диапазон измерений разности давлений, кПа
Пределы допускаемой относительной погрешности при из-
мерении расхода и объема газа:
- при рабочих условиях, %
- при стандартных условиях, %
Пределы допускаемой приведенной к верхнему пределу из-
мерений погрешности при измерении давления, %
Пределы допускаемой абсолютной погрешности при измере-
нии температуры, °С
Пределы допускаемой приведенной к верхнему пределу из-
мерений погрешности при измерении разности давлений, %
Пределы допускаемой относительной погрешности часов, %
Примечание: t
-
температура контролируемой среды, °С.
+
22
Таблица 4 - Технические характеристики
Условия эксплуатации:
- температура окружающего воздуха,°Сот -10 до +50
- относительная влажность, %80 при 35 °С и более низких температурах
- атмосферное давление, кПа от 84 до 106,7
Электропитание:
- напряжение, В
220
-
33
(непосредственно или через сетевые адаптеры)
- частота, Гц
50±2
Габаритные размеры и массаприведены в описаниях типа составных частей
Средняя наработка на отказ, ч 40000
Средний срок службы, лет12
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 5 - Состав комплекса измерительного ЛОГИКА 6742
Наименование
Корректор
Преобразователи расхода
Преобразователи давления (разности давлений)
Преобразователи температуры
Барьеры искрозащиты
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.042 РЭ)
Паспорт (РАЖГ.421431.042 ПС)
Эксплуатационная документация составных частей
Количество
1 шт.
от 1 до 2 шт
от 1 до 4 шт.
от 1 до 2 шт.
от 0 до 10 шт.
1 шт.
1 шт.
1 шт.
Лист № 5
Всего листов 6
Поверка
осуществляетсяподокументуРАЖГ.421431.042РЭ"Комплексыизмерительные
ЛОГИКА 6742. Руководство по эксплуатации", раздел 6 «Методика поверки», утвержденному
ФГУП "ВНИИМС" 23.11.2016 г.
Основные средства поверки:
-
установка поверочная УПСГ-2500 (относительная погрешность ±0,35 %);
-
стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА,
сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов
частоты ±0,003 %);
-
термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность
±0,02 °С);
-
термостат ЭЛЕМЕР-Т-150 (абсолютная погрешность ±0,05 °С);
-
манометр грузопоршневой МП-6; МП-60 (класс точности 0,05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт ИК.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным ЛОГИКА 6742
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании
азота и диоксида углерода
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений при помощи
турбинных, ротационных и вихревых расходомеров и счетчиков
ТУ 4217-100-23041473-2016 Комплексы измерительные ЛОГИКА 6742. Технические
условия
Изготовители
Акционерное общество "Теплоэнергомонтаж" (АО "ТЭМ")
ИНН 7804012841
190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 3253637, 3253638
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)
ИНН 7809002893
190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 2522940, 4452745
Заявитель
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)
ИНН 7809002893
190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 2522940, 4452745
Лист № 6
Всего листов 6
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийский
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
