Приложение к свидетельству № 64957
об утверждении типа средств измерений
Лист № 1 Trial
листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов AV1464/A/B/C
Назначение средства измерений
Генераторы сигналов AV1464/A/B/C (далее - генераторы) предназначены для
формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц
до 67 ГГц.
Описание средства измерений
Принцип действия генераторов основан на синтезе синусоидального сигнала,
синхронизированного с опорным стабильным по частоте внутренним или внешним задающим
генератором. В генераторах возможна генерация, как непрерывная, так и с импульсной,
амплитудной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением
выходных характеристик обеспечивается с помощью наборных клавиш и валкодера,
расположенных на лицевой панели. Сигнал с установленными характеристиками снимается
с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих
функциях. Эта информация может содержать индикаторы состояния, установки частоты
и амплитуды, а также сообщения об ошибках.
Генераторы имеют модификации, обозначенные AV1464, AV1464A, AV1464B,
AV1464C, отличающиеся друг от друга значениями метрологических характеристик.
Функциональные возможности генераторов определяются составом опций, входящих в
комплект генераторов. Состав опций, их функциональные возможности и наличие в составе ге-
нераторов приведён в таблице 1.
Опция
Функциональное назначение
1
2
Таблица 1 - Функциональное назначение
3
программируемый шаговый аттенюатор 115 дБ
(
только для моделей AV1464A,
AV1464B
)
программируемый шаговый аттенюатор 90 дБ
(
только для моделей AV1464C,
AV1464
)
Импульсный модулятор
Общий вид генераторов с указанием мест нанесения знака поверки и пломбирования
приведён на рисунках 1 и 2.

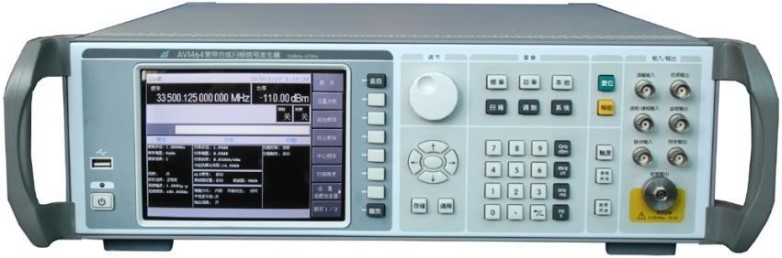

Рисунок 1 - Общий вид лицевой панели генераторов сигналов AV1464/A/B/C
Место нанесения знака поверкиМесто нанесения знака утверждения типа
Лист № 2
Всего листов 8

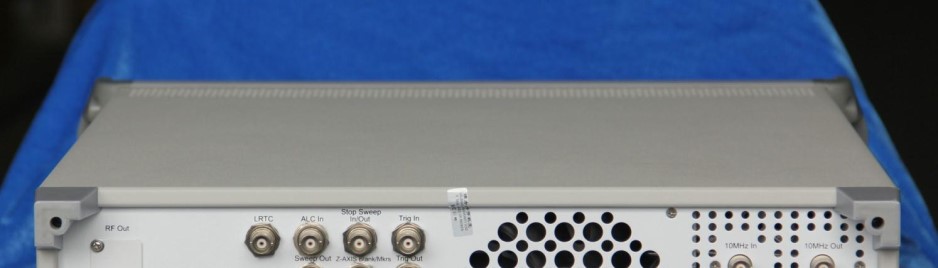

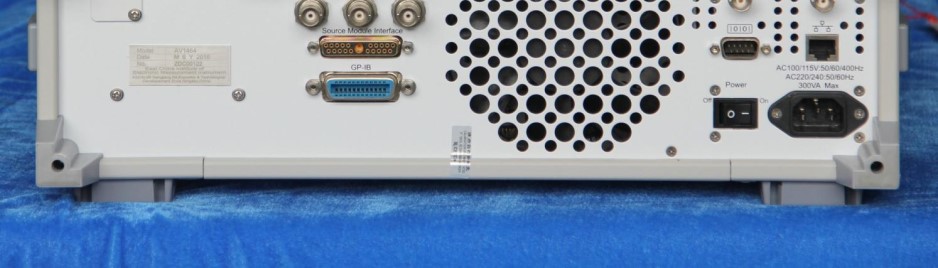

Рисунок 2 - Общий вид задней панели генераторов
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО). Метрологически зна-
чимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов
серии AV1464/A/B/C». Идентификационные данные (признаки) метрологически значимой час-
ти ПО указаны в таблице 2.
Значение
AV1464/A/B/C Signal Generator Firmware
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
не ниже V1.9.04
Цифровой идентификатор ПО (контрольная-
сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО-
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 3 и 4.
Место пломбировки от несанкционированного доступа
Лист № 3
Всего листов 8
-28
-55
-50
-55
Таблица 3 - Метрологические характеристики
Наименование
±5·10
дГц, не бол
характеристики
Значение характеристики
ДиапазонAV1464AAV1464BAV1464CAV1464
частот от 250 кГц от 250 кГц от 250 кГц от 250 кГц
до 20 ГГцдо 40 ГГцдо 50 ГГцдо 67 ГГц
Пределыдопускаемой
относительной погреш-
-8
ности установки часто-
ты
Дискретность установки
частоты, Гц0,001
Уровень фазовых шумов отстройка от несущей
в
Бн/
диапазоне
ее:
частот,
1 Гц10 Гц100 Гц1 кГц10 кГц100 кГц
-87-101-121-130-130
-88-108-126-132-132
-84-101-121-130-130
-79-96-115-124-124
-74-92-111-120-120
-65-81-103-110-110
-59 -75 -95 -104 -104
-53 -69 -89 -96 -96
-47 -64 -83 -92 -92
-45
от 250 кГц до 250 МГц-58
включ.
св. 250 МГц до 500 МГц-61
включ.
св. 500 МГц до 1 ГГц-57
включ.
св. 1 ГГц до 2 ГГц-51
включ.
св. 2 ГГц до 3,2 ГГц-46
включ.
св. 3,2 ГГц до 10 ГГц-37
включ.
св. 10 до 20 ГГц включ.-31
св. 20 до 40 ГГц включ.-25
св. 40 до 67 ГГц-20
Уровень гармонических
составляющих относи-
тельно уровня основно-
го сигнала в диапазоне
частот, дБн, не более:
от 250 кГц до 2 ГГц
включ.
св. 2 ГГц до 20 ГГц
включ.
св. 20 ГГц до 40 ГГц
включ.
св. 40 ГГц до 50 ГГц
Уровень субгармониче-
ских составляющих от-
носительно уровня ос-
новного сигнала в диа-
пазоне частот, дБн, не
более:
от 10 ГГц до 20 ГГц
включ.
св. 20 ГГц до 67 ГГц
-50
Лист № 4
Всего листов 8
Значение характеристики
-65
-56
-50
AV1464A
-44
AV1464B
Продолжение таблицы 3
Наименование
характеристики
Уровеньнегармониче-
ских составляющих от-
носительно уровня ос-
новного сигнала в диа-
пазоне частот, дБн, не
более:
от 250 кГц до 2 ГГц
включ.
св. 2 ГГц до 20 ГГц
включ.
св. 20 ГГц до 40 ГГц
включ.
св. 40 ГГц до 67 ГГц
Диапазонустановки
уровня выходного сиг-
нала, дБ/мВт
от +13 до -20
от +10 до -20
AV1464C
AV1464
от +6 до -20
от +11 до -120
от +8 до -110от +3 до -90
св. +10
Уровень выходного сигнала, дБ/мВт
от +10 до -10от -10 до -20
±1,0
±1,0±2,0
±1,2
---
Диапазонустановки
уровня выходного сиг-
нала с опцией 1 и 2,
дБ/мВт
Пределыдопускаемой
абсолютной погрешно-
стиустановкиуровня
выходного сигналав
диапазоне частот, дБ:
от 250 кГц до 2 ГГц
включ.
св. 2 до 20 ГГц включ.
св. 20 до 40 ГГц включ.
св. 40 до 50 ГГц включ.
св. 50 до 67 ГГц
Пределыдопускаемой
абсолютной погрешно-
стиустановкиуровня
выходного сигналав
диапазоне частотс
включённымступенча-
тым аттенюатором, дБ:
св. +10
±1,0±2,0
±1,2±2,2
±1,5±2,2
±1,8±2,5
Уровень выходного сигнала, дБ/мВт
от +10 до -10от -10 до -60от -60 до -90
±1,0
опции 1, 2
±1,0±1,5±1,8
±1,2
-
-
от 250 кГц до 2 ГГц
включ.
св. 2 до 20 ГГц включ.
св. 20 до 40 ГГц включ.
св. 40 до 50 ГГц включ.
св. 50 до 67 ГГц
-
±1,0±1,5±2,0
±1,2±1,8±2,2
±1,5±2,0±2,5
±1,8±2,5±3,0
Лист № 5
Всего листов 8
Продолжение таблицы 3
Наименование
характеристики
Значение характеристики
Частотная модуляция (ЧМ)
Значения максимальной девиации в диапазоне частот, не менее:
от 10 МГц до 250 МГц2 МГц
включ.
св. 250 МГц до 500 МГц1 МГц
включ.
св. 500 МГц до 1 ГГц2 МГц
включ.
св. 1 ГГц до 2 ГГц4 МГц
включ.
св. 2 ГГц до 3,2 ГГц8 МГц
включ.
св. 3,2 ГГц до 10 ГГц16 МГц
включ.
св. 10 до 20 ГГц включ.32 МГц
св. 20 до 40 ГГц включ.64 МГц
св. 40 до 67 ГГц 128 МГц
Пределыдопускаемой
абсолютной погрешно-
сти установки девиации
частоты(модулирую-±(0,05·Д
ч
+ 20),
щая 1 кГц), Гцгде Д
ч
- установленное значение девиации частоты, Гц
Фазовая модуляция (ФМ)
Значения максимальной девиации фазы в диапазоне частот, рад, не менее:
от 10 МГц до 250 МГц20
включ.
св. 250 МГц до 500 МГц10
включ.
св. 500 МГц до 1 ГГц20
включ.
св. 1 ГГц до 2 ГГц40
включ.
св. 2 ГГц до 3,2 ГГц80
включ.
св. 3,2 ГГц до 10 ГГц160
включ.
св. 10 до 20 ГГц включ.320
св. 20 до 40 ГГц включ.640
св. 40 до 50 ГГц 1280
Пределыдопускаемой
абсолютнойпогрешно-
сти установки девиации
фазы(модулирующая
1 кГц, девиация не более
N·80 рад, полоса про-±(0,05·Д
ф
+ 0,01),
пускания 100 кГц), %где Д
ф
- установленное значение девиации фазы, рад
Лист № 6
Всего листов 8
Значение характеристики
1
от 0 до 90
Продолжение таблицы 3
Наименование
характеристики
Импульсная модуляция (ИМ)
80
стандартопция 3
150 20
10 20
Динамический диапа-
зон импульсного моду-
лирующего сигнала, дБ
Длительностьфрон-
та/срезаимпульсного
модулирующего сиг-
нала в диапазоне час-
тот, нс, не более:
от 10 МГц до 3,2 ГГц
включ.
св. 3,2 до 67 ГГц
Минимальная ширина
импульсногомодули-
рующего сигнала, мкс,
не более:
автоматическаярегу-
лировка (АРУ) вклю-
чена;
АРУ выключена
0,1
Амплитудная модуляция (АМ)
от 10 МГц до 50 ГГц
от 0 до 100
Диапазоннесущих
частот
Диапазон модулирую-
щих частот, кГц
Диапазонустановки
коэффициента АМ, %
Пределы допускаемой
абсолютной погрешно-
сти установки коэффи-
циента АМ (модули-
рующая 1 кГц, коэффи-
циент АМ = 30 %), %
±3,0
25±10
от 30 до 80
от 84 до 106
Значение характеристики
482 × 152 × 582
20
Таблица 4 - Технические характеристики генераторов
Наименование характеристики
Нормальные условия эксплуатации:
температура окружающей среды,
°
С
относительная влажность воздуха, %
атмосферное давление, кПа
Габаритные размеры (длина
´
высота
´
ширина), мм,
не более
Масса, кг, не более
Напряжение питающей сети переменного тока частотой,
В:
от 50 до 60 Гц
от 50 до 400 Гц
Потребляемая мощность, В∙А, не более
от 220 до 240
110 до 127
450
Лист № 7
Всего листов 8
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
и на корпус генератора в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- генератор сигналов AV1464 или AV1464A,
или AV1464B, или AV1464C (по заказу) - 1шт.;
- сетевой кабель питания - 1шт.;
- руководство по эксплуатации - 1шт.;
- методика поверки - 1 шт;
- паспорт - 1 шт.
Поверка
осуществляется по документу 651-16-26 МП «Инструкция. Генераторы сигналов AV1464A/B/C.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24 октября 2016 г.
Основные средства поверки:
-
частотомер электронно-счётный Agilent 53152А с опцией 001 (рег. № 61967-15);
-
генератор сигналов Agilent E8257D с опцией 567 и UNX (рег. № 53941-13);
-
стандарт частоты рубидиевый FS 725 (рег. № 31222-06);
-
анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты
E5053A и смесителем серии 11970A (рег. № 37181-08);
-
анализатор спектра FSW67 (рег. № 58300-14);
-
измерительный блок ваттметра СВЧ NRP с преобразователем измерительным NRP-Z57
(рег. № 48356-11);
-
приёмник измерительный FSMR50 (рег. № 50678-12);
-
преобразователь измерительный NRP
-
Z55 (рег. № 37008-08);;
-
осциллограф стробоскопический широкополосный 86100С с модулями 86112А или
54754А (рег. № trial-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов AV1464/A/B/C
Техническая документация изготовителя.
Изготовитель
«China Electronics Technology Instruments Co., Ltd», КНР
No.98 Xiangjiang Rd., Qingdao Economic and Technological Development Zone, Shandong
Тел. 0532-86889847;
Заявитель
Федеральноегосударственноеунитарноепредприятие«Научно-производственное
предприятие» «Гамма» (ФГУП «НПП «Гамма»)
ИНН 7728044373
Юридический адрес: 117393, Москва, ул. Профсоюзная, д. 78, стр. 4
Почтовый адрес: 117393, Москва, ул. Профсоюзная, д. 78, стр. 4
Телефон: +7 (495) 514-02-74 Факс: +7 (495) 330-33-88
Лист № 8
Всего листов 8
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 744-81-12
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
