Термопреобразователи сопротивления RTD-LC, RTD-LH, RTD-S, RTD-W, ГРСИ 66452-17

Смотреть ГРСИ
66451-17

Номер госреестра:

66452-17

Наименование СИ:

Термопреобразователи сопротивления

Обозначение типа:

RTD-LC, RTD-LH, RTD-S, RTD-W

Производитель:

Фирма "Okazaki Manufacturing Company", Япония

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.01.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 64954

об утверждении типа средств измерений

Лист № 1

Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ

(в редакции, утвержденной приказом Росстандарта № 2306 от 31.10.2017 г.)

Термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W

Назначение средства измерений

Термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W (далее -

термопреобразователи или ТС) предназначены для измерений температуры различных сред во

взрывоопасных и взрывобезопасных зонах.

Описание средства измерений

Принцип действия ТС основан на зависимости сопротивления проволочного или

тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи состоят из измерительной вставки с одним или двумя ЧЭ,

клеммной головки или без неё, защитной арматуры с различными видами технологических

соединений и монтажных элементов.

Термопреобразователи имеют различные модификации (обозначения и характеристики

модификаций приведены в таблицах 2 и 3), отличающихся конструктивным исполнением,

наличием или отсутствием головки, количеством ЧЭ, диапазоном измерений и наличием или

отсутствием маркировки взрывозащиты.

Клеммные головки ТС могут изготавливаться из алюминиевого сплава и из стали

различных марок, в т.ч. и из нержавеющей стали. Конструкция некоторых исполнений головок

предусматривает возможность встраивания в них измерительных преобразователей (утвержденных

типов) с аналоговым или цифровым выходным сигналом.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены

защитные гильзы, конструкция и материал которых зависит от допускаемых параметров

измеряемой среды.

Термопреобразователи кабельного типа имеют конструкцию «Reziopak», представляющую

собой металлическую оболочку из нержавеющей, жаропрочной стали с минеральной изоляцией

(MgO),внутрикоторойрасположенчувствительныйэлементивнутренниевыводы.

Металлическая оболочка ТС может изгибаться (радиус изгиба не менее двух наружных

диаметров оболочки), что упрощает установку но месту монтажа ТС. Чувствительный элемент,

соединяется при помощи выводов с клеммной головкой, закрепленной на металлической

оболочке, или же внутренние проводники выведены через уплотнение в наружной части

защитной оболочки.

Общий вид ТС представлен на рисунках 1-6.

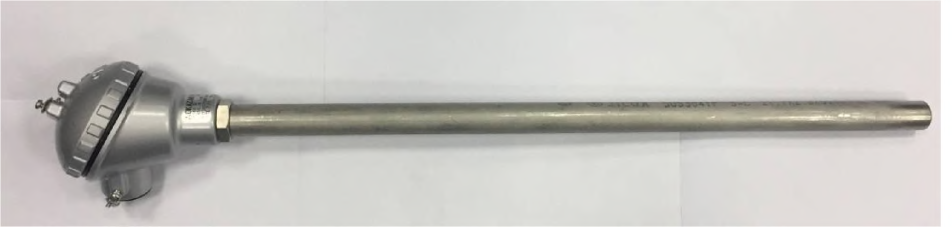

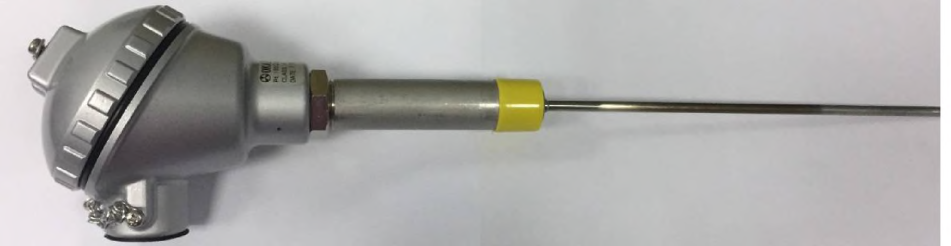

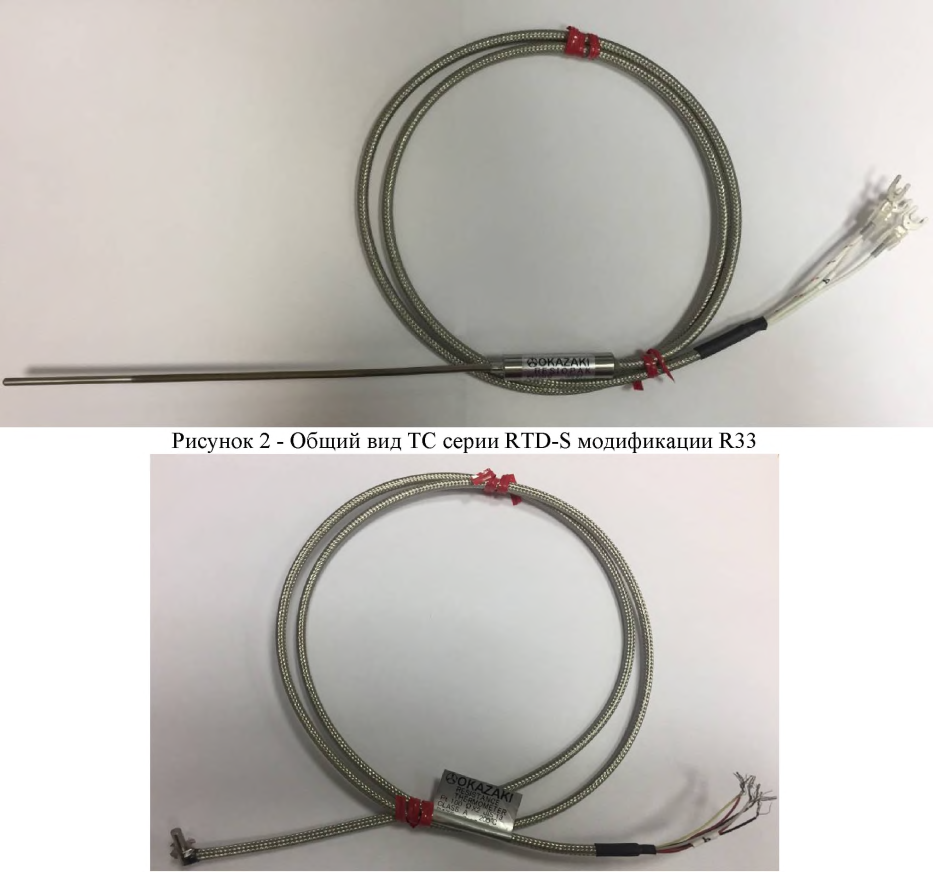

Рисунок 1 - Общий вид ТС серии RTD-S модификации R400N

Лист № 2

Всего листов 12

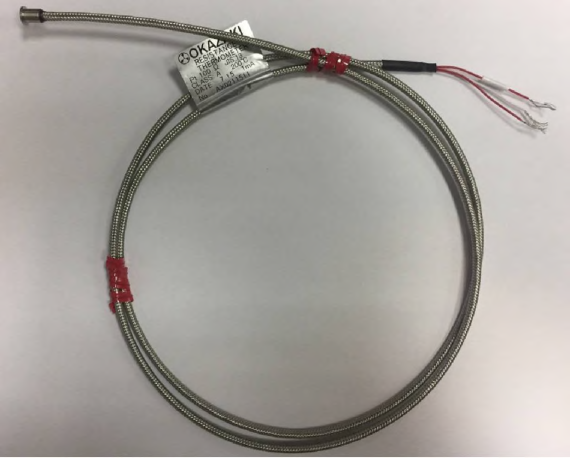

Рисунок 3 - Общий вид ТС серии RTD-LH модификации XSSLR

Рисунок 4 - Общий вид ТС серии RTD-LH модификации XSER

Лист № 3

Всего листов 12

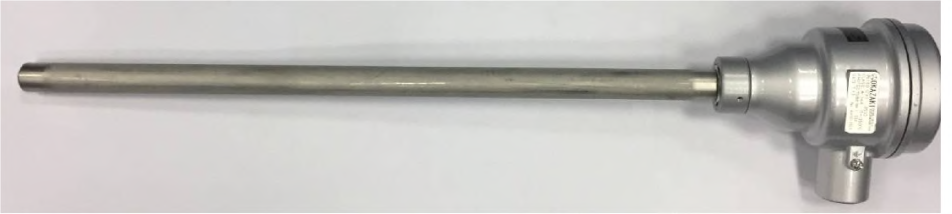

Рисунок 5 - Общий вид ТС серии RTD-W модификации RBG

Рисунок 6 - Общий вид ТС серии RTD-W модификации RBW

Чертежи общего вида ТС представлены на рисунке 7.

Термопреобразователи сопротивления серии RTD-S

Лист № 4

Всего листов 12

Лист № 5

Всего листов 12

Термопреобразователи сопротивления серии RTD-S

Термопреобразователи сопротивления серии RTD-W

Лист № 6

Всего листов 12

Термопреобразователи сопротивления серии RTD-LH

Термопреобразователи сопротивления серии RTD-LC

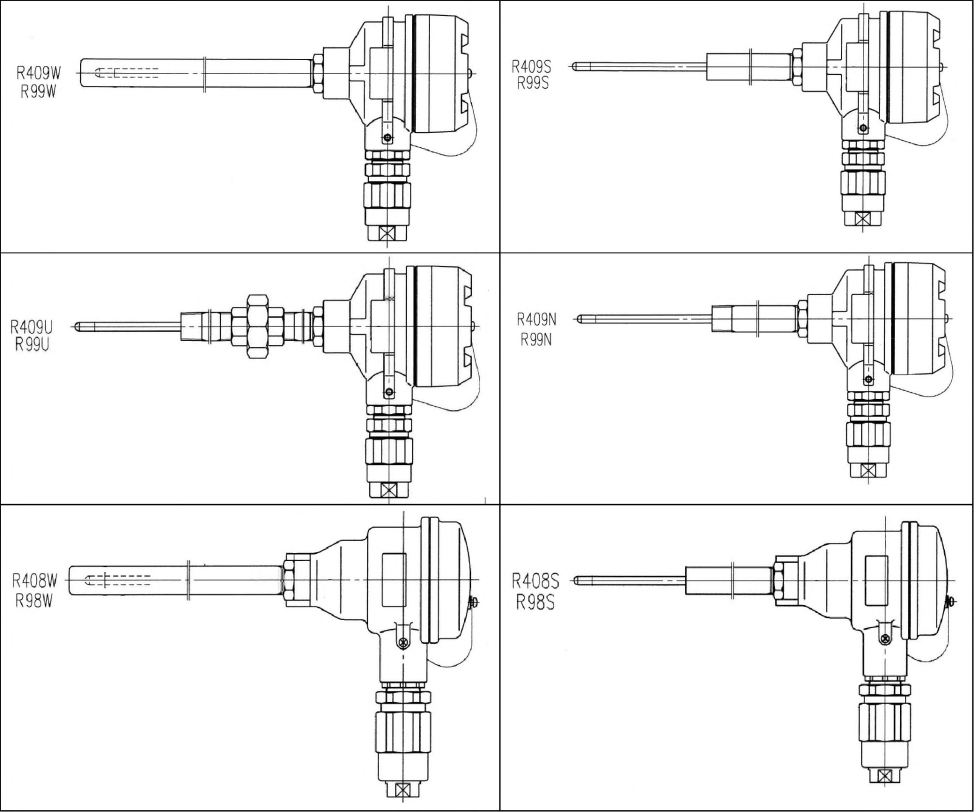

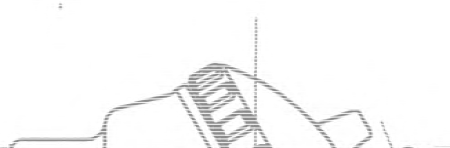

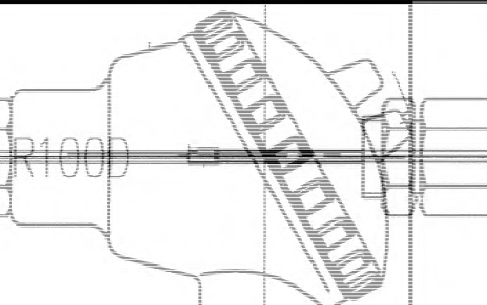

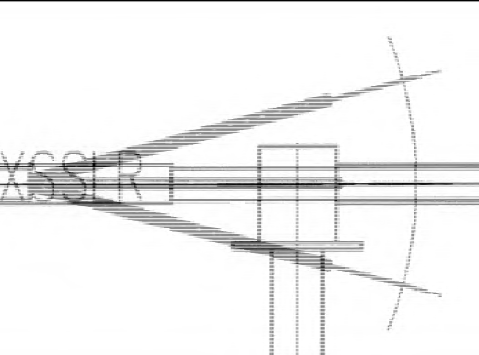

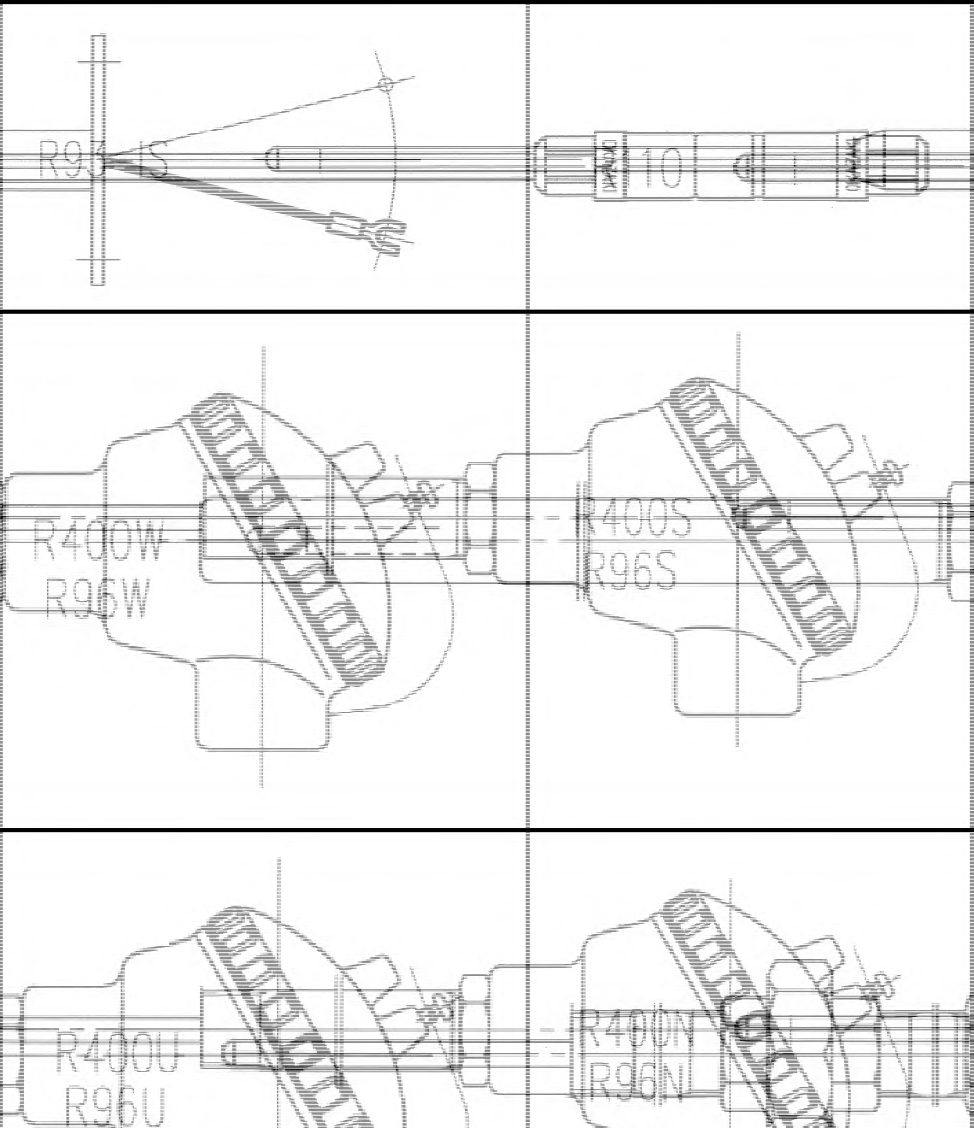

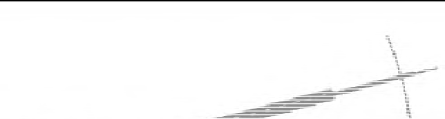

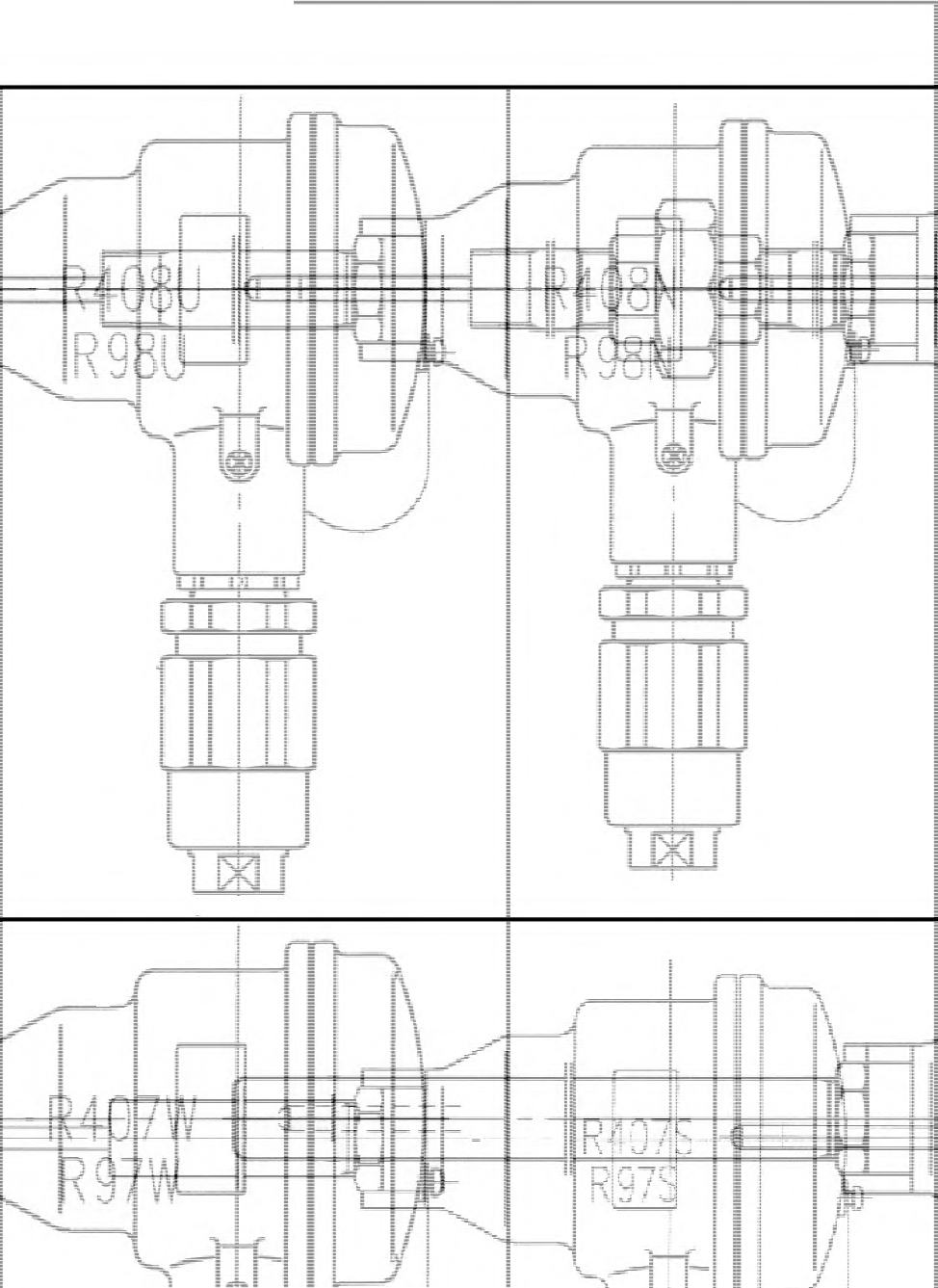

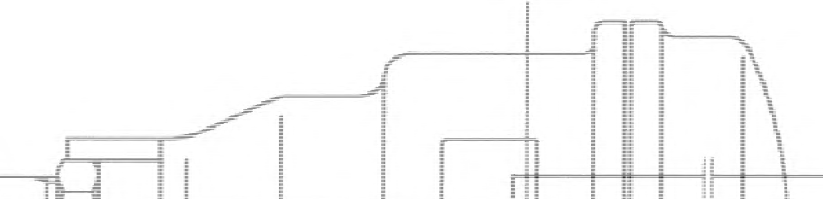

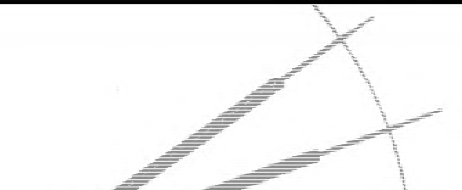

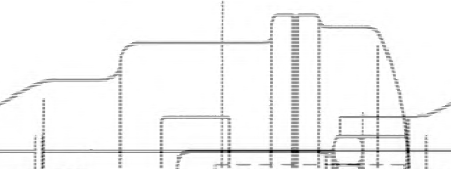

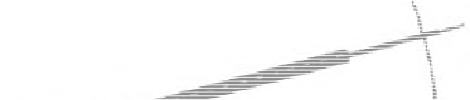

Рисунок 7 - Чертежи общего вида ТС серий RTD-LC, RTD-LH, RTD-S, RTD-W

Пломбирование предусмотрено только для ТС с клеммной головкой. Схема пломбировки

ТС от несанкционированного доступа представлена на рисунке 8.

Рисунок 8 - Схема пломбировки ТС с клеммной головкой от несанкционированного доступа

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики ТС приведены в таблицах 1, 2

и 3.

Лист № 7

Всего листов 12

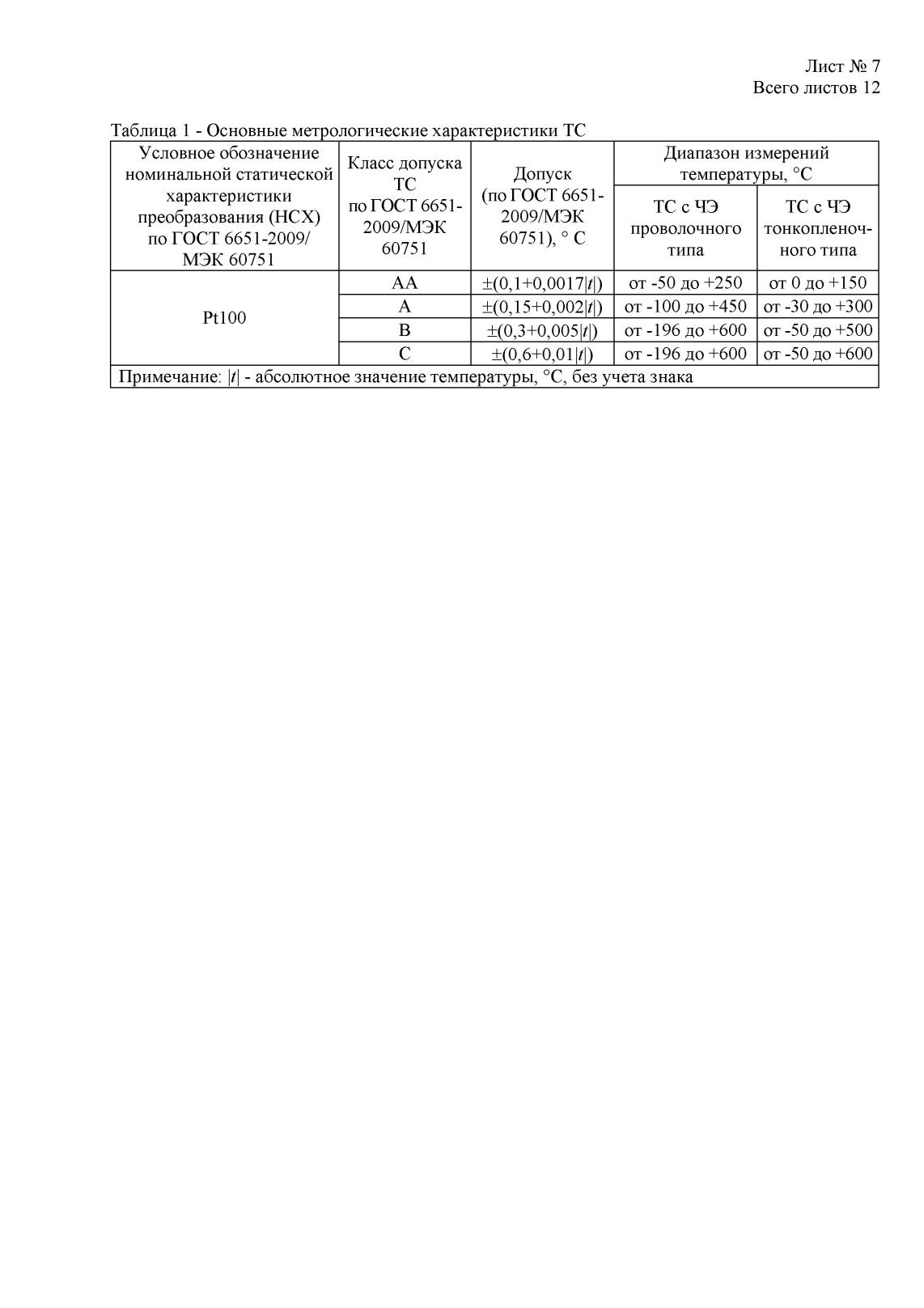

Таблица 1 - Основные метрологические характеристики ТС

Условное обозначение

номинальной статической

характеристики

преобразования (НСХ)

по ГОСТ 6651-2009/

МЭК 60751

Класс допуска

ТС

по ГОСТ 6651-

2009/МЭК

60751

Допуск

(по ГОСТ 6651-

2009/МЭК

60751), ° С

Диапазон измерений

температуры, °С

ТС с ЧЭ ТС с ЧЭ

проволочного тонкопленоч

типаного типа

Pt100

±(0,1+0,00171)

A±(0,15+0,0021)

B ±(0,3+0,005 t)

C±(0,6+0,011)

от -50 до +250

от -100 до +450

от -196 до +600

от 0 до +150

от -30 до +300

от -50 до +500

от -50 до +600

Примечание: t - абсолютное значение температуры, °С, без учета знака

Лист № 8

Всего листов 12

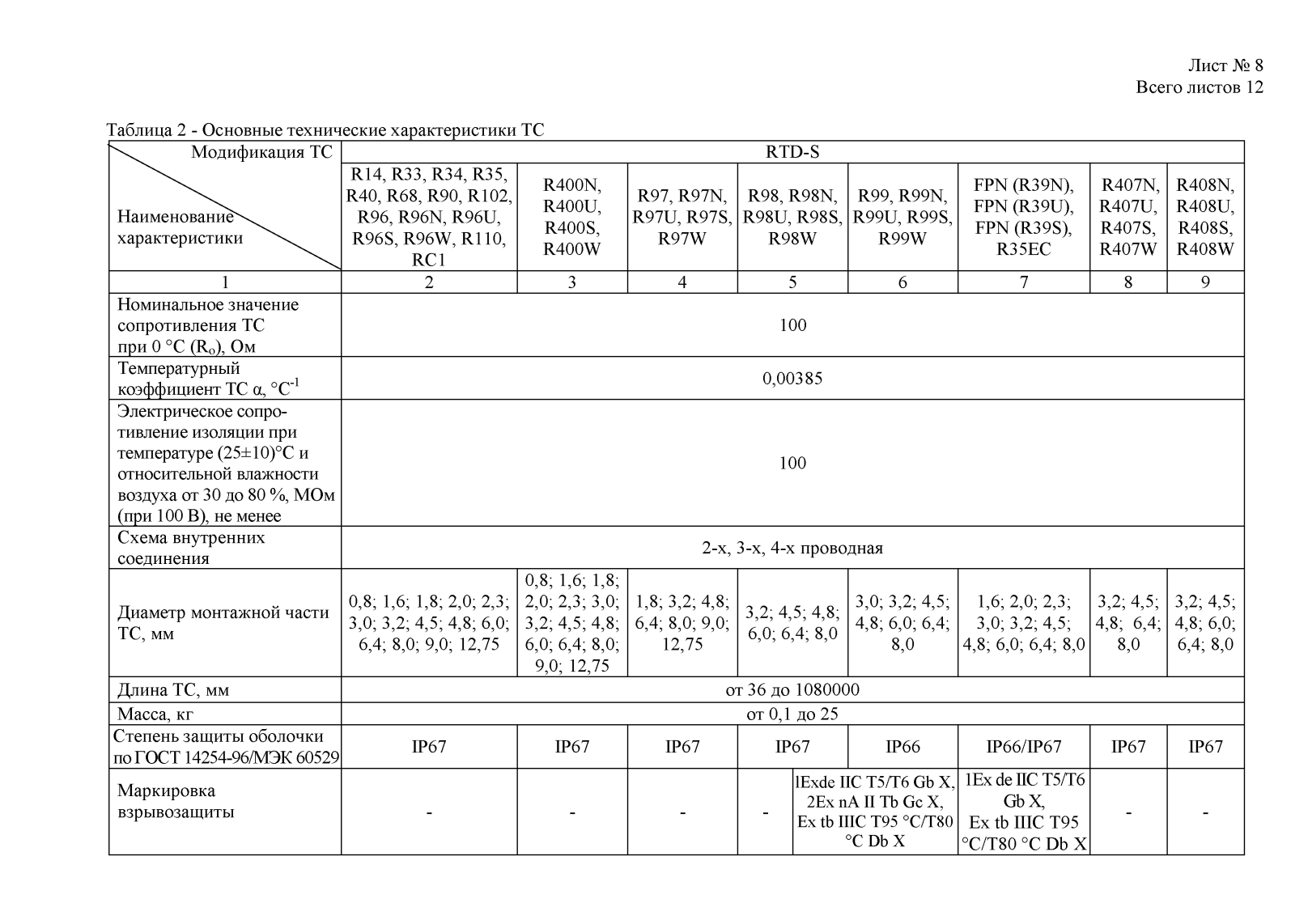

Таблица 2 - Основные технические характеристики ТС

Модификация ТС

Наименование^.

характеристики

RTD-S

R400N,

R400U,

R400S,

R400W

R97, R97N,

R97U, R97S,

R97W

R98, R98N,

R98U, R98S,

R98W

R99, R99N,

R99U, R99S,

R99W

FPN (R39N),

FPN (

R35EC

R407N,R408N,

R407U,R408U,

R407S, R408S,

R407WR408W

R14, R33, R34, R35,

R40, R68, R90, R102,

R96, R96N, R96U,

R96S, R96W, R110,

RC1

100

0,00385

Номинальное значение

сопротивления ТС

при 0 °С (Ro), Ом

Т емпературный

коэффициент ТС а, °С-1

Электрическое сопро

тивление изоляции при

температуре (25±10)°С и

относительной влажности

воздуха от 30 до 80 %, МОм

(при 100 В), не менее

100

Схема внутренних

соединения

2-х, 3-х, 4-х проводная

Диаметр монтажной trial

ТС, мм

0,8; 1,6; 1,8; 2,0; 2,3;

3,0; 3,2; 4,5; 4,8; 6,0;

6,4; 8,0; 9,0; 12,75

0,8; 1,6; 1,8;

2,0; 2,3; 3,0;

3,2; 4,5; 4,8;

6,0; 6,4; 8,0;

9,0; 12,75

1,8; 3,2; 4,8;

6,4; 8,0; 9,0;

12,75

3,2; 4,5; 4,8;

6,0; 6,4; 8,0

3,0; 3,2; 4,5;

4,8; 6,0; 6,4;

8,0

1,6; 2,0; 2,3;

3,0; 3,2; 4,5;

4,8; 6,0; 6,4; 8,0

3,2; 4,5;

4,8; 6,4;

8,0

3,2; 4,5;

4,8; 6,0;

6,4; 8,0

от 36 до 1080000

от 0,1 до 25

Длина ТС, мм

Масса, кг

Степень защиты оболочки

поГОСТ 14254-96/МЭК 60529

IP67IP67IP67IP67IP66IP66/IP67IP67IP67

Маркировка

взрывозащиты----

lExde ПС T5/T6 Gb X,

1Ex de IIC T5/T6

2Ex nA II ТЬ Gc X,Gb X,

Ex tb IIIC T95 °C/T80

Ex tb IIIC T95

°C Db X

°C/T80 °C Db X

Лист № 9

Всего листов 12

123456789

Рабочие условия

эксплуатации:

- температура окружающей

среды, °С

от -55 до +75

от -10 до

+60

от -20 до +55

T6:

от -50 до +60

T5:

от -50 до +75

от -20 до +55

не более 95

- относительная влажность

воздуха, %

Средний срок службы,

лет, не более

Наименование

характеристики

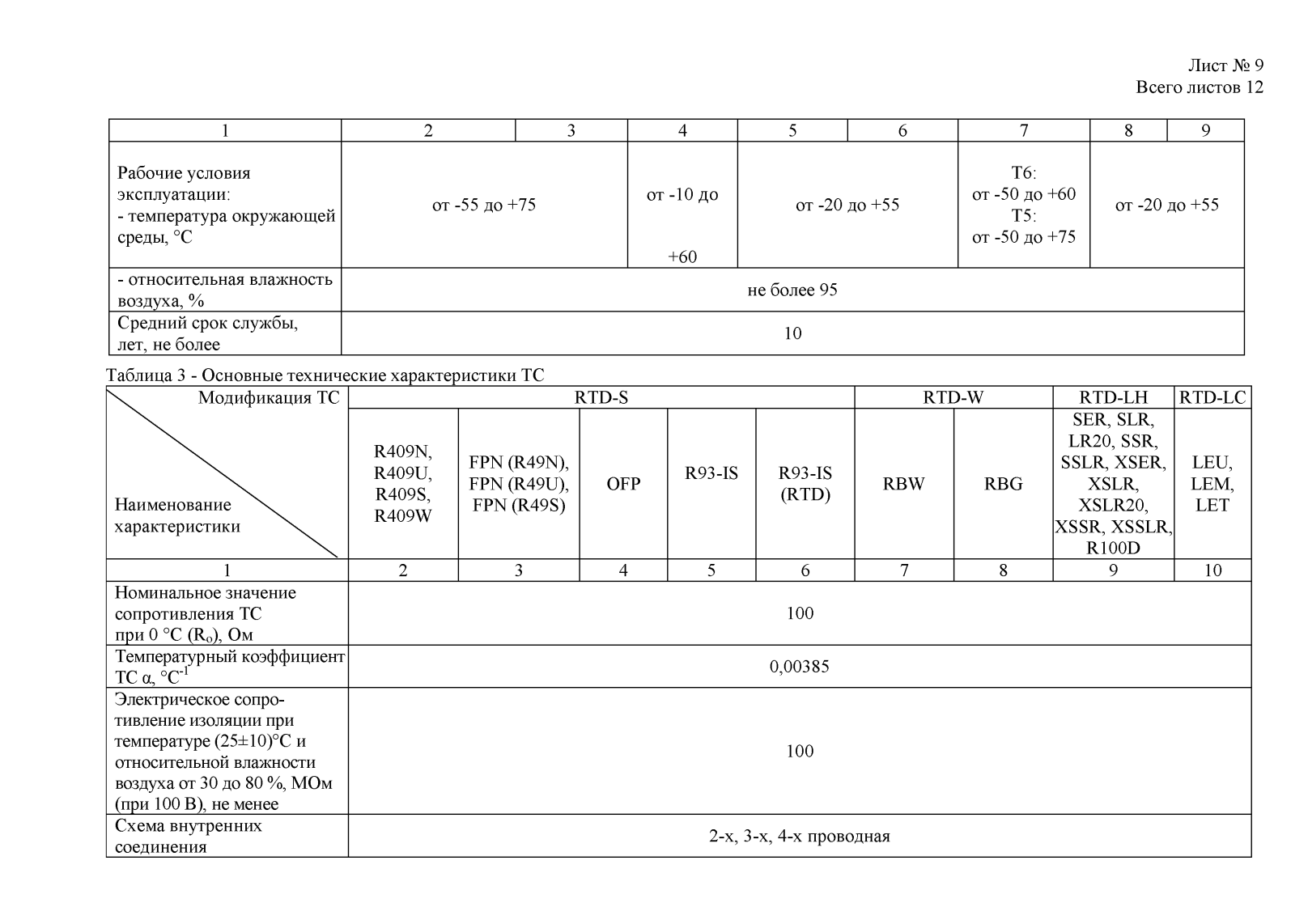

Таблица 3 - Основные технические характеристики ТС

Модификация ТСRTD-S

R409N,

R409U,

R409S,

R409W

FPN (R49N),

FPN (

),OFP

FPN (R49S)

R93-IS R93-IS

(RTD)

RTD-W RTD-LHRTD-LC

SER, SLR,

LR20, SSR,

SSLR, XSER,LEU,

RBWRBGXSLR,LEM,

XSLR20,LET

XSSR, XSSLR,

R100D

78910

100

0,00385

Номинальное значение

сопротивления ТС

при 0 °С (Ro), Ом

Температурный коэффициент

ТС а, °С-1

Электрическое сопро

тивление изоляции при

температуре (25±10)°С и

относительной влажности

воздуха от 30 до 80 %, МОм

(при 100 В), не менее

100

Схема внутренних

соединения

2-х, 3-х, 4-х проводная

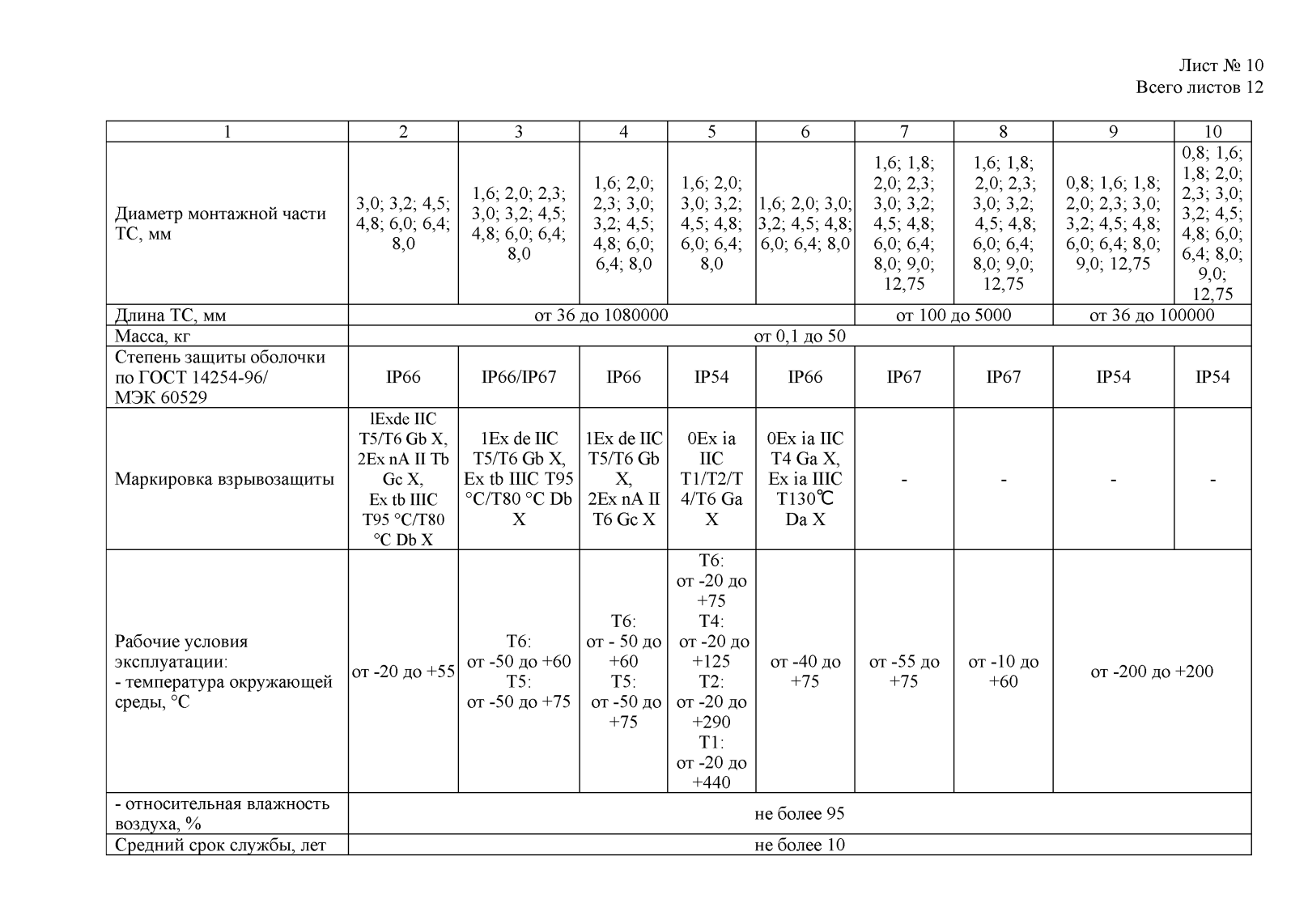

Лист № 10

Всего листов 12

Диаметр монтажной части

ТС, мм

3,0; 3,2; 4,5;

4,8; 6,0; 6,4;

8,0

1,6; 2,0; 2,3;

3,0; 3,2; 4,5;

4,8; 6,0; 6,4;

8,0

1,6; 2,0;

2,3; 3,0;

3,2; 4,5;

4,8; 6,0;

6,4; 8,0

1,6; 2,0;

3,0; 3,2;

4,5; 4,8;

6,0; 6,4;

8,0

1,6; 2,0; 3,0;

3,2; 4,5; 4,8;

6,0; 6,4; 8,0

1,6; 1,8;

2,0; 2,3;

3,0; 3,2;

4,5; 4,8;

6,0; 6,4;

8,0; 9,0;

12,75

1,6; 1,8;

2,0; 2,3;

3,0; 3,2;

4,5; 4,8;

6,0; 6,4;

8,0; 9,0;

12,75

0,8; 1,6; 1,8;

2,0; 2,3; 3,0;

3,2; 4,5; 4,8;

6,0; 6,4; 8,0;

9,0; 12,75

0,8; 1,6;

1,8; 2,0;

2,3; 3,0;

3,2; 4,5;

4,8; 6,0;

6,4; 8,0;

9,0;

12,75

от 36 до 1080000

от 100 до 5000

от 36 до 100000

от 0,1 до 50

Длина ТС, мм

Масса, кг

Степень защиты оболочки

по ГОСТ 14254-96/IP66

МЭК 60529

IP66/IP67IP66

IP54IP66

IP67IP67

IP54IP54

Маркировка взрывозащиты

lExde 11С

T5/T6 Gb X,

2Ex nA II ТЬ

Gc X,

Ex tb IIIC

T95 °C/T80

°C Db X

1Ex de IIC

T5/T6 Gb X,

Ex tb IIIC T95

°C/T80 °C Db

1Ex de IIC

T5/T6 Gb

2Ex nA II

T6 Gc X

0Ex ia

IIC

T1/T2/T

4/T6 Ga

0Ex ia IIC

T4 Ga X,

Ex ia IIIC

T130^

Da X

Рабочие условия

эксплуатации:

- температура окружающей

среды, °С

от -20 до +55

T6:

от -50 до +60

T5:

от -50 до +75

T6:

от - 50 до

+60

T5:

от -50 до

+75

T6:

от -20 до

+75

T4:

от -20 до

+125

T2:

от -20 до

+290

T1:

от -20 до

+440

от-40 до

+75

от -55 до

+75

от -10 до

+60

от -200 до +200

не более 95

- относительная влажность

воздуха, %

Средний срок службы, лет

не более 10

Лист № 11

Всего листов 12

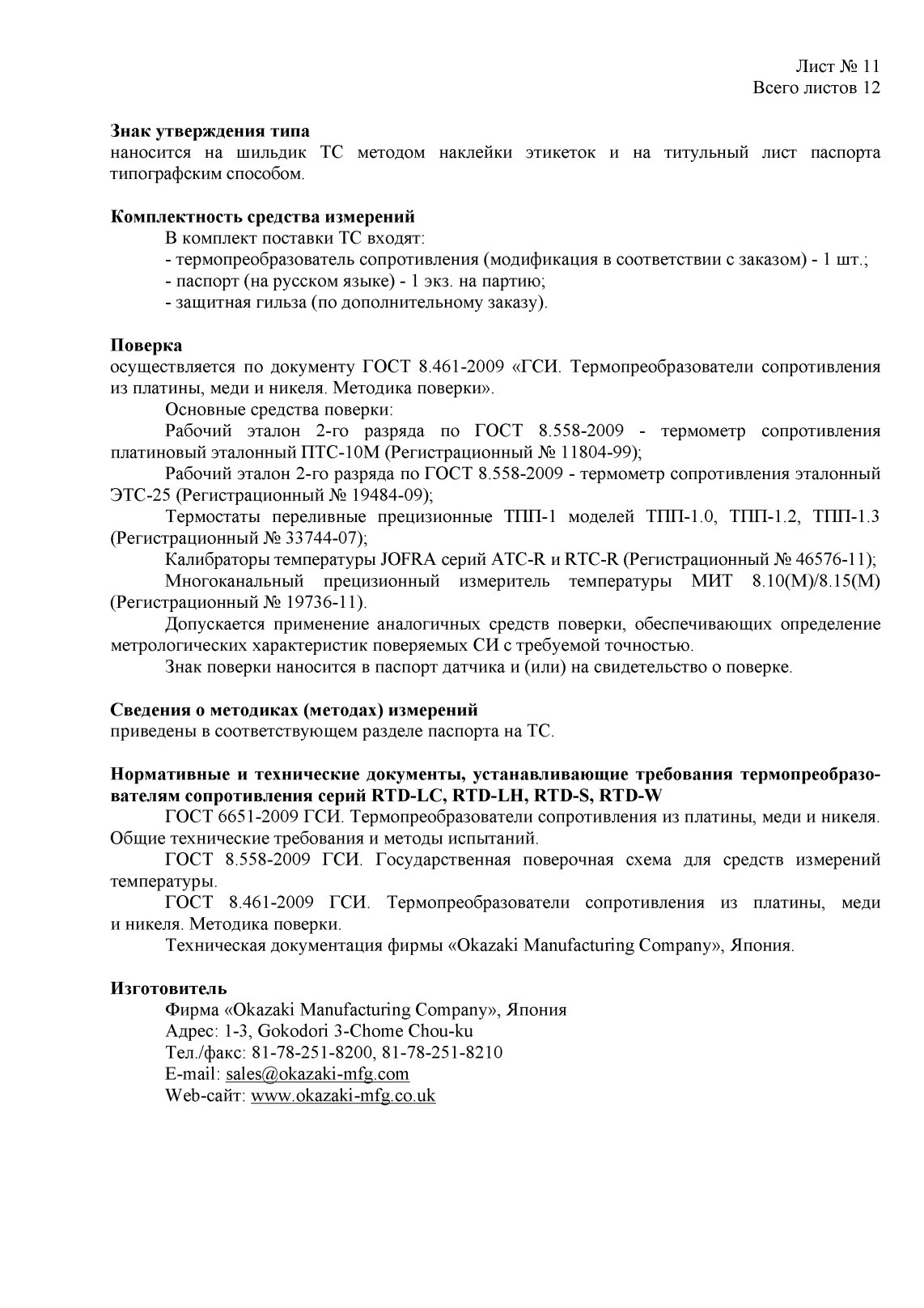

Знак утверждения типа

наносится на шильдик ТС методом наклейки этикеток и на титульный лист паспорта

типографским способом.

Комплектность средства измерений

В комплект поставки ТС входят:

- термопреобразователь сопротивления (модификация в соответствии с заказом) - 1 шт.;

- паспорт (на русском языке) - 1экз. на партию;

- защитная гильза (по дополнительному заказу).

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления

из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ8.558-2009- термометрсопротивления

платиновый эталонный ПТС-10М (Регистрационный № 11804-99);

Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный

ЭТС-25 (Регистрационный № 19484-09);

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3

(Регистрационный № 33744-07);

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

Многоканальный прецизионный измеритель температуры МИТ 8.10(М)/8.15(М)

(Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт датчика и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в соответствующем разделе паспорта на ТС.

Нормативные и технические документы, устанавливающие требования термопреобразо

вателям сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений

температуры.

ГОСТ8.461-2009 ГСИ.Термопреобразователи сопротивления из платины,меди

и никеля. Методика поверки.

Техническая документация фирмы «Okazaki Manufacturing Company», Япония.

Изготовитель

Фирма «Okazaki Manufacturing Company», Япония

Адрес: 1-3, Gokodori 3-Chome Chou-ku

Тел./факс: 81-78-251-8200, 81-78-251-8210

E-mail:

sales@okazaki-mfg.com

Web-сайт:

www.okazaki-mfg.co.uk

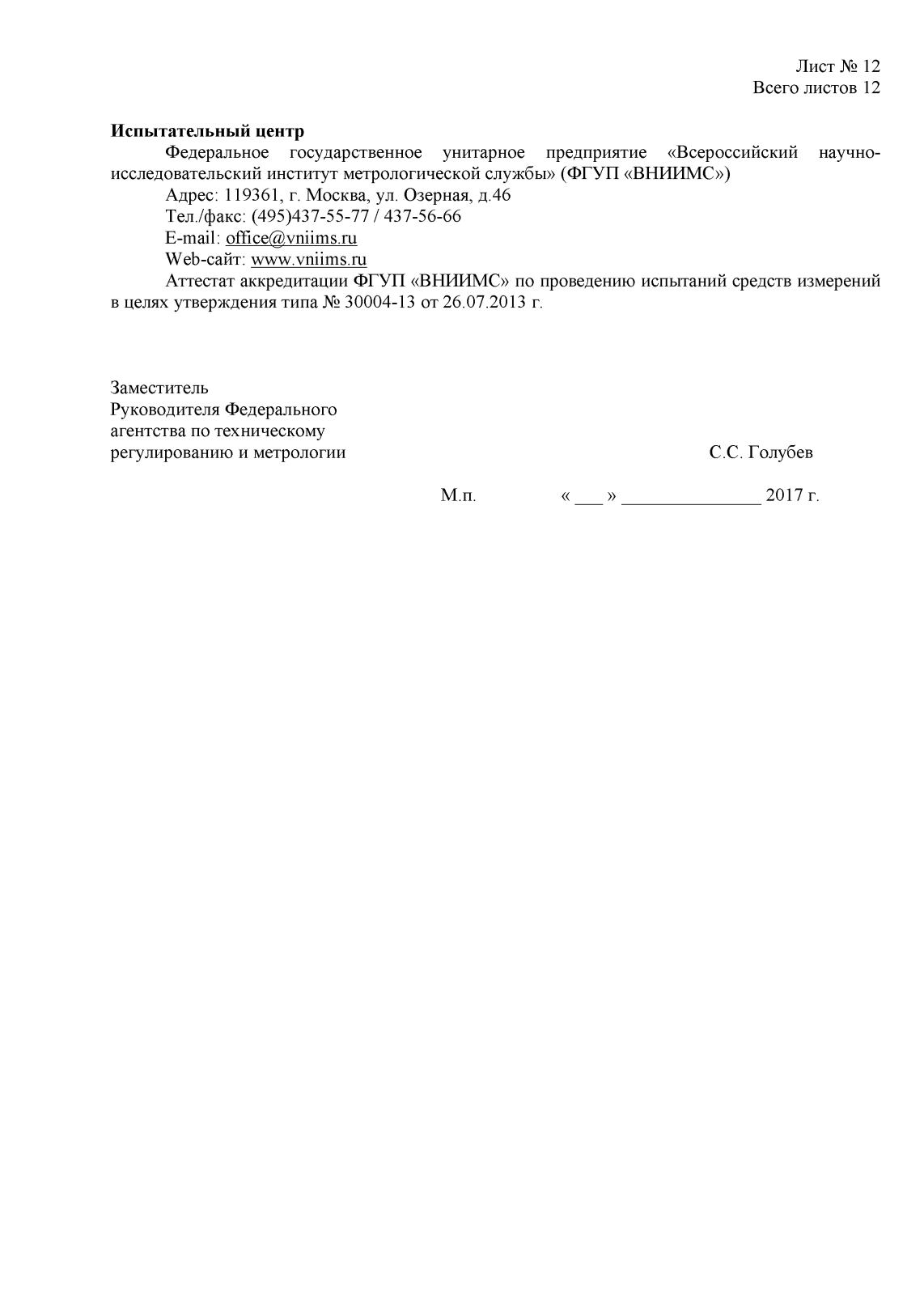

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail:

office@vniims.ru

Web-сайт:

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 12

Всего листов 12

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС. С. Голубев

М.п.«»2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
4614-74	Магазины электрического сопротивления	МСР Р4830/1, Р4830/2, Р4830/3	ПО "Микроприбор", Украина, г.Львов	Нет данных	Перейти
30747-05	Термопреобразователи сопротивления	S102039PD	Фирма "Minco Products, Inc.", США	2 года	Перейти
17149-98	Термопреобразователи сопротивления	ТСП	ПО "Маяк", г.Озерск	3 года	Перейти
7971-80	Электротермометры сопротивления скважинные	ЭТС-2У	Завод геофизприборостроения, г.Уфа	Нет данных	Перейти
57839-14	Термопреобразователь сопротивления платиновый	LT-Y	Фирма "EPHY-MESS GmbH", Германия	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТермопреобразователи сопротивления RTD-LC, RTD-LH, RTD-S, RTD-WГРСИ 66452-17

Заказать поверку
Термопреобразователи сопротивления RTD-LC, RTD-LH, RTD-S, RTD-W
ГРСИ 66452-17
