Номер госреестра:
66403-17
Наименование СИ:
Анализаторы числа падения
Обозначение типа:
Alphatec FNo
Производитель:
Фирма "FOSS Analytical Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.01.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64902
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы числа падения Alphatec FN
o
Назначение средства измерений
Анализаторы числа падения Alphatec FN
o
предназначены для автоматического измерения
времени падения шток-мешалки в пробирке, заполненной клейстеризированной водно-мучной
суспензии.
Описание средства измерений
Принцип действия анализаторов основан на измерении времени свободного падения
шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно-
мучной суспензией, на заданное расстояние. В анализаторе установлено две пробирки и две
шток-мешалки. Процедура измерения осуществляется следующим образом.
Первые 5 секунд пробирки прогреваются в водяной бане и находящаяся в них суспензия
клейстеризуется. Затем в течение 55 секунд содержимое перемешивается шток-мешалками.
На шестидесятой секунде шток-мешалки останавливаются в верхнем положении, освобождаются
из захватов и под собственным весом опускаются вниз. Длительность падения шток-мешалок
на заданную глубину зависит от вязкости клейстера, который разжижается за счет активности
альфа-амилазы. Для каждой из двух пробирок измеряются интервалы времени Т1 и Т2
от момента опускания их в водяную баню до окончания падения соответствующих
шток-мешалок на заданную глубину. Результаты измерений отображаются на дисплее
анализатора. Среднее арифметическое значение интервалов времени Т1 и Т2, выраженное
всекундах,принимаетсяза«числопадения»,котороесоответствуетопределению
по ГОСТ 30498-97 или по ГОСТ 27676-88).
Анализаторы состоят из основного блока, в состав которого входит автоматическая
мешалка и баня водяная и блока охлаждения.
Общий вид анализаторов представлен на рисунке 1. Изготовитель не осуществляет
пломбирование анализаторов.

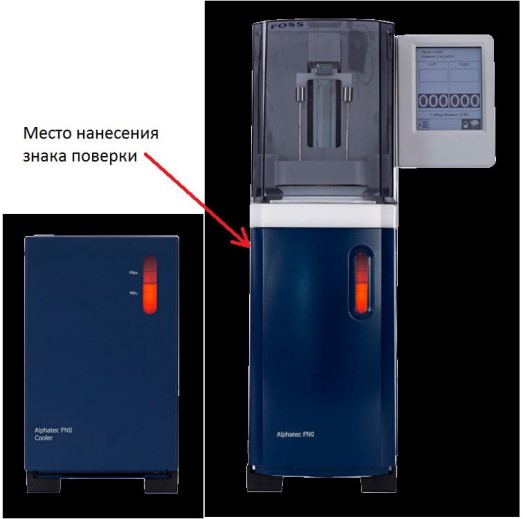

Рисунок 1 - Внешний вид анализаторов числа падения Alphatec FN
o
Лист № 2
Всего листов 3
Программное обеспечение
Анализаторыоснащены встроенным ПО, которое управляет работой прибора
и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО
приведены в таблице 1.
Номер версии (идентификационный номер) ПО
Не ниже 1.1.2.5
Цифровой идентификатор ПО
-
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Foss Alphatec FN
o
Все ПО является метрологически значимым и выполняет следующие функции:
§
управление работой анализатора;
§
индикацию результатов измерений;
§
хранение результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при их нормировании.
Метрологические и технические характеристики
Наименование характеристики
±1,0
Таблица 2 - Метрологические характеристики
Значение
характеристики
от 60 до 400
Диапазон измерений числа падения, с
Пределы допускаемой абсолютной погрешности анализатора при
измерении интервалов времени, с
от +15 до +29
350×260×507
350×260×370
Таблица 3 - Основные технические характеристики
Габаритные размеры (Д×Ш×В), мм, не более:
-основной блок
-блок охлаждения
Масса, кг, не более
-основной блок
-блок охлаждения
Наработка на trial, ч, не менее
Средний срок службы, лет
18
6
4800
8
+
22
Напряжение питания сети переменного тока частотой (50±1) Гц, В
220
-
33
200
Потребляемая мощность, В∙А, не более
Условия эксплуатации:
-диапазон температуры окружающего воздуха,
о
С
-диапазон относительной влажности окружающего воздуха
(при +25
о
С), %, не более
-диапазон атмосферного давления, кПа
80
от 84 до 106
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики
и на лицевую панель корпуса анализатора в виде наклейки.
Лист № 3
Всего листов 3
Комплектность средства измерений
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Анализатор числа падения Alphatec FN
o
-
Руководство по эксплуатации
-
Методика поверкиМП-242-2046-2016
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2046-2016 «Анализаторы числа падения Alphatec FN
o
.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 30.09.2016 года.
Основные средства поверки:
- секундомер электронный СЧЕТ-1М (пределы допускаемой абсолютной погрешности
(15∙10
-5
∙T+0,01), регистрационный номер в Федеральном информационном фонде 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на левую панель анализаторов, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
числа падения Alphatec FN
o
Техническая документация изготовителя.
Изготовитель
Фирма «FOSS Analytical Co.,Ltd.», Китай
Адрес: 6, Louyang Road, Building 1, 215121,SIP, P.R.China
Тел.: +86 512 6292 0100; Факс: +86 512 6280 5630
Заявитель
ООО «Фосс Электрик»
Адрес: 105066, Москва, ул. Новорязанская, д.31/7, корп.24
Тел.: +7 495-640-76-10, +7 495-640-76-11
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
