Хроматографы жидкостные Vanquish, Vanquish Flex, ГРСИ 66371-16
Номер госреестра:
66371-16
Наименование СИ:
Хроматографы жидкостные
Обозначение типа:
Vanquish, Vanquish Flex
Производитель:
Фирма "Thermo Fisher Scientific Inc.", США; Фирма "Thermo Fisher Scientific (Bremen) GmbH", Германия; Фирма "Dionex Softron GmbH a part of Thermo Fisher Scientific Inc.", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64864
об утверждении типа средств измерений
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные Vanquish, Vanquish Flex
- хроматографы)
пробах веществ и
Назначение средства измерений
ХроматографыжидкостныеVanquish,VanquishFlex(далее
предназначены для измерений содержания широкого спектра веществ в
материалов, растворах, продуктах питания, почвах.
Описание средства измерений
Принцип действия хроматографа основан на разделении образца по химическому составу
на хроматографической колонке и регистрации детекторами.
Хроматографы Vanquish, Vanquish Flex комплектуются насосом высокого давления,
автосамплером, колоночным термостатом, расширенным модулем хранения образцов, одним из
масс-спектрометрическихдетекторов,диодно-матричнымдетекторомDADдля
предварительной идентификации веществ с использованием библиотеки спектральных данных,
детектором с переменной длиной волны VWD, флуориметрическим детектором FLD и
персональным компьютером.
Все модели масс-спектрометрических детекторов могут комплектоваться следующими
источниками ионизации:
- электроспрей (ESI);
- прогреваемый электроспрей (HESI);
- наноспрей (NSI);
- химическая ионизация при атмосферном давлении (APCI);
- фотоионизация при атмосферном давлении (APPI).
Разделение и детектирование ионов выполняется с помощью перечисленных ниже масс-
спектрометрических детекторов:
- LCQ Fleet - масс-спектрометр с квадрупольной тороидальной ионной ловушкой;
- Velos Pro - масс-спектрометр с двухкамерной линейной ионной ловушкой;
- Orbitrap Elite- масс-спектрометр с двухкамерной линейной ионной ловушкой и
орбитальной ионной ловушкой;
- Orbitrap Fusion, Orbitrap Fusion Lumos - масс-спектрометр с квадрупольным масс-
фильтром, двухкамерной линейной ионной ловушкой и орбитальной ионной ловушкой;
- TSQ Quantum Access MAX, TSQ Quantiva, TSQ Endura - тройной квадрупольный масс-
спектрометр;
- Exactive Plus, Exactive EMR - масс-спектрометр с орбитальной ионной ловушкой;
- Q Exactive, Q Exactive Plus, Q Exactive Focus, Q Exactive HF - масс-спектрометр с
квадрупольным масс-фильтром и орбитальной ионной ловушкой.
Во всех моделях детектирование может проводиться в режиме сканирования по полному
диапазону масс или в режиме селективного ионного детектирования. Детекторы Exactive Plus,
Exactive Plus EMR, Q Exactive, Q Exactive Focus, Q Exactive Plus, Q Exactive HF, Orbitrap Elite,
Orbitrap Fusion, Orbitrap Fusion Lumos могут работать в режиме высокого разрешения. Все
детекторы, за исключением Exactive Plus и Exactive Plus EMR, являются тандемными масс-
спектрометрами, то есть могут изолировать ионы с заданным отношением массы к заряду
(родительский ион), фрагментировать их и регистрировать спектр дочерних ионов.
По специальному заказу хроматографы дополнительно комплектуются библиотеками
спектров широкого класса веществ для идентификации исследуемых образцов.
Лист № 2
Всего листов 14
Общий вид хроматографов жидкостных Vanquish, Vanquish Flex и детекторов, которые
могут входить в его состав, представлены на рисунках 1-19.
Пломбирование хроматографов жидкостных Vanquish, Vanquish Flex и детекторов
отсутствует.

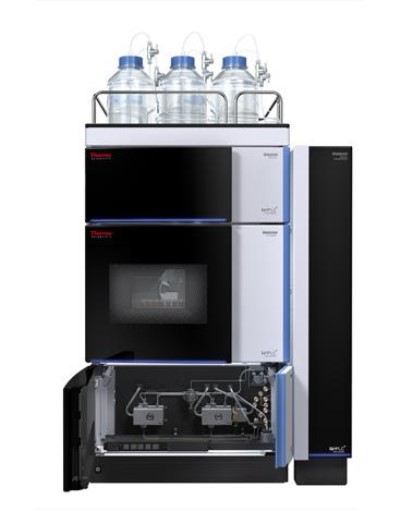

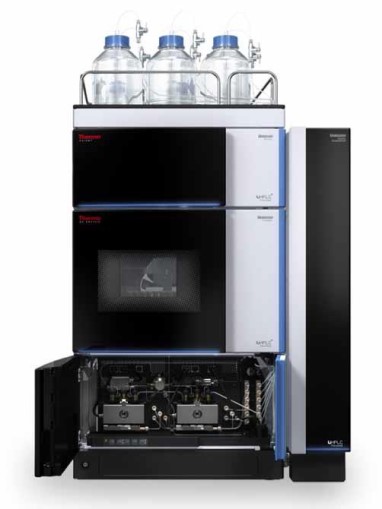

Рисунок 1 - Общий вид хроматографа
жидкостного Vanquish
Рисунок 2 - Общий вид хроматографа
жидкостного Vanquish Flex

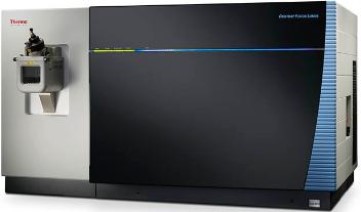

Рисунок 3 - Общий вид масс-
спектрометрического детектора
Orbitrap Fusion
Рисунок 4 - Общий вид масс-
спектрометрического детектора
Orbitrap Fusion Lumos
Лист № 3
Всего листов 14
Рисунок 5 - Общий вид масс-
спектрометрического детектора TSQ Endura
Рисунок 6 - Общий вид масс-
спектрометрического детектора TSQ Quantiva

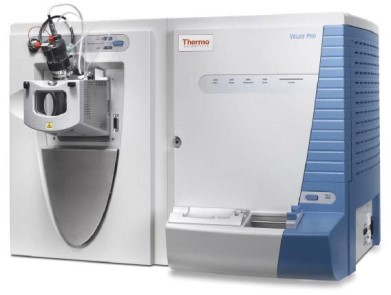

Рисунок 7 - Общий вид масс-
спектрометрического детектора Velos Pro

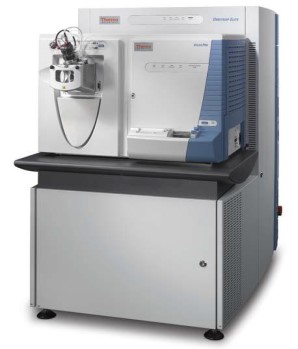

Рисунок 8 - Общий вид масс-
спектрометрического детектора Orbitrap Elite

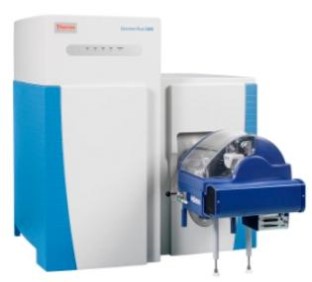

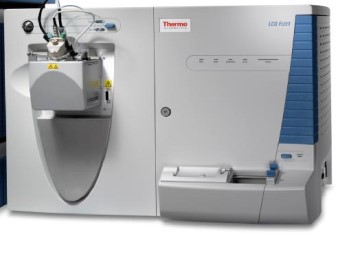

Рисунок 9 - Общий вид масс-
спектрометрического детектора LCQ Fleet
Рисунок 10 - Общий вид масс-
спектрометрического детектора
TSQ Quantum Access MAX
Лист № 4
Всего листов 14

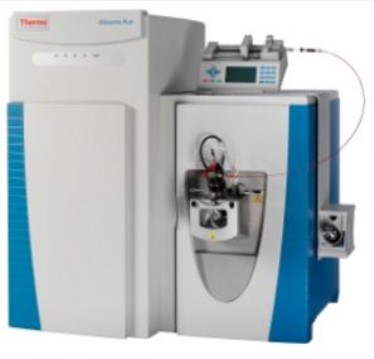

Рисунок 11 - Общий вид масс-
спектрометрического детектора Exactive Plus
Рисунок 12 - Общий вид масс-
спектрометрического детектора
Exactive Plus EMR

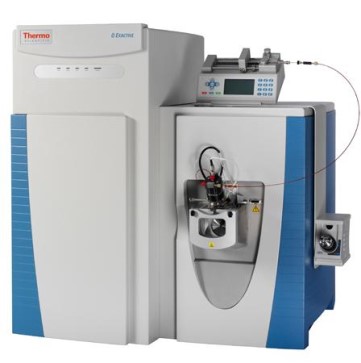

Рисунок 13 - Общий вид масс-
спектрометрического детектора Q Exactive
Рисунок 14 - Общий вид масс-
спектрометрического детектора
Q Exactive Plus

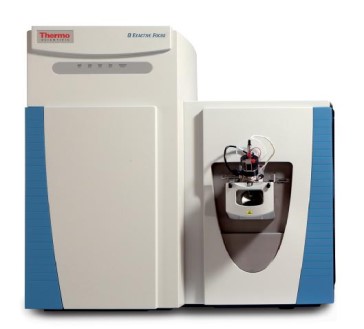

Рисунок 15 - Общий вид масс-
спектрометрического детектора
Q Exactive Focus

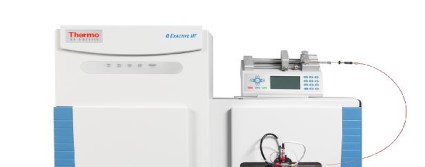

Рисунок 16 - Общий вид масс-
спектрометрического детектора Q Exactive HF
Лист № 5
Всего листов 14
Рисунок 17 - Общий вид диодно-матричного
детектор DAD
Рисунок 18 - Общий вид детектора с
переменной длиной волны VWD
Рисунок 19 - Общий вид флуориметрического детектора FLD
Программное обеспечение
Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и
контролировать режимные параметры хроматографа, отслеживать выполнение анализа,
обрабатывать экспериментальные данные.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияниепрограммногообеспеченияхроматографовучтенопринормировании
метрологических характеристик.
Значение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Xcalibur
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Xcalibur
2.2
3
4
31732E3C
4b7f70b6
4b7f70b6
CRC32
Алгоритм вычисления цифрового идентификатора ПО
Chromeleon
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Chromeleon
7.2
9553ae3d
CRC32
Лист № 6
Всего листов 14
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики масс-спектрометрических детекторов Orbitrap
Fusion, Orbitrap Fusion Lumos
Наименование характеристики
Диапазон измерений массового числа, а.е.м.
Значение
от 50 до 4000
(линейная ионная
ловушка)
от 50 до 6000
(орбитальная ионная
ловушка)
100 : 1
5
2
Чувствительность (отношение сигнал/шум) при дозировании 100 фг
резерпина (положительная ионизация в электроспрее, сканирование в
режиме фрагментации при переходе иона с m/z 609 к двум ионам-
продуктам с m/z 397 и 448):
Предел допускаемого относительного среднего квадратического откло-
нения выходного сигнала хроматографов Vanquish, Vanquish Flex с масс-
спектрометрическими детекторами Orbitrap Fusion, Orbitrap Fusion
Lumos при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с масс-спектрометрическими
детекторами Orbitrap Fusion, Orbitrap Fusion Lumos за 8 часов
непрерывной работы при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
5
2
Таблица 3 - Метрологические характеристики масс-спектрометрических детекторов TSQ
Quantiva, TSQ Endura
Значение
от 10 до 1850
от 10 до 3400
100 000 : 1
10 000 : 1
Наименование характеристики
Диапазон измерений массового числа, а.е.м.:
- TSQ Quantiva
- TSQ Endura
Чувствительность (отношение сигнал/шум) при дозировании 1 пг резерпина
(положительная ионизации в электроспрее, сканирование в режиме
мониторинга выбранных реакций при переходе родительского иона с m/z 609
к дочернему иону с m/z 195):
- TSQ Quantiva
- TSQ Endura
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с масс-
спектрометрическими детекторами TSQ Quantiva, TSQ Endura Vanquish,
Vanquish Flex при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
5
2
Лист № 7
Всего листов 14
Значение
Наименование характеристики
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с масс-спектрометрическими
детекторам TSQ Quantiva, TSQ Endura за 8 часов непрерывной работы при
автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
5
2
Таблица 4 - Метрологические характеристики масс-спектрометрического детектора Orbitrap
Elite
Значение
от 50 до 4000
100 : 1
5
2
Наименование характеристики
Диапазон измерений массового числа, а.е.м.
Чувствительность (отношение сигнал/шум) при дозировании 100 фг резер-
пина (положительная ионизация в электроспрее, сканирование в режиме
МС/МС при переходе родительского иона с m/z 609 к двум дочерним ионам
с m/z- 397 и 448)
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с масс-спектро-
метрическим детектором Orbitrap Elite при автоматическом дозировании, %,
не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с масс-спектрометрическим
детектором Orbitrap Elite за 8 часов непрерывной работы при
автоматическом дозировании, %, не более:
- по площади пика
- по времени удерживания
5
2
Таблица 5 - Метрологические характеристики масс-спектрометрический детектор LCQ Fleet
Значение
от 15 до 4000
100 : 1
5
2
Наименование характеристики
Диапазон измерений массового числа, а.е.м.
Чувствительность (отношение сигнал/шум) при дозировании 2 пг резерпина
(положительная ионизация в электроспрее, сканирование в режиме МС/МС
при переходе родительского иона с m/z 609 к двум дочерним ионам с m/z 397
и 448)
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детектором LCQ
Fleet при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с детектором LCQ Fleet за 8 часов
непрерывной работы при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
5
2
Лист № 8
Всего листов 14
Таблица 6 - Метрологические характеристики масс-спектрометрического детектора Velos Pro
Значение
от 15 до 4000
100 : 1
5
2
Наименование характеристики
Диапазон измерений массового числа, а.е.м.
Чувствительнос6ь (отношение сигнал/шум) при дозировании 100 фг резерпи-
на (положительная ионизация в электроспрее, сканирование в режиме
МС/МС при переходе родительского иона с m/z 609 к двум дочерним ионам с
m/z 397 и 448)
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детектором LCQ
Fleet при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с детектором LCQ Fleet за 8 часов
непрерывной работы при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
5
2
Таблица 7 - Метрологические характеристики масс-спектрометрического детектора TSQ
Quantum Access Max
Значение
от 10 до 3000
3000 : 1
5
2
Наименование характеристики
Диапазон измерений массового числа, а.е.м.
Чувствительность (отношение сигнал/шум) при дозировании 1 пг резерпина
(положительная ионизация в электроспрее, сканирование в режиме мониторинга
выбранных реакций при переходе родительского иона с m/z 609 к дочернему
иону с m/z 195)
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детектором TSQ
Quantum Access Max при автоматическом дозировании, %, не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с детектором TSQ Quantum Access Max
при автоматическом дозировании за 8 часов непрерывной работы, %, не более:
- площади пика
- времени удерживания
5
2
Таблица 8 - Метрологические характеристики масс-спектрометрических детекторов Exactive
Plus, Exactive Plus EMR
Значение
Наименование характеристики
Диапазон измерений массового числа, а.е.м
- Exactive Plus
- Exactive Plus EMR
от 50 до 6000
от 50 до 6000 или
от 350 до 20000
Чувствительность (отношение сигнал/шум) (положительная ионизации в
электроспрее, регистрация сигнала в режиме полного сканирования и
обработка результата по иону m/z 609,28066)
- Exactive Plus при дозировании 500 фг резерпина
- Exactive EMR при дозировании 500 фг резерпина
100 : 1
100 : 1
Лист № 9
Всего листов 14
Значение
5
2
Наименование характеристики
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детекторами
Exactive Plus, Exactive Plus EMR при автоматическом дозировании, %, не
более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с детекторами Exactive Plus,
Exactive Plus EMR при автоматическом дозировании за 8 часов
непрерывной работы, %, не более:
- площади пика
- времени удерживания
5
2
Таблица 9 - Метрологические характеристики масс-спектрометрических детекторов Q Exactive,
Q Exactive Plus, Q Exactive Focus, Q Exactive HF
Значение
от 50 до 6000
от 50 до 6000
от 50 до 2000
от 50 до 6000
100 : 1
100 : 1
100 : 1
100 : 1
5
2
Наименование характеристики
Диапазон измерений массового числа, а.е.м.:
- Q Exactive
- Q Exactive Plus
- Q Exactive Focus
- Q Exactive HF
Чувствительность (отношение сигнал/шум) (положительная ионизации в
электроспрее, регистрация сигнала в режиме полного сканирования и
обработка результата по иону m/z 609,28066):
- Q Exactive при дозировании 500 фг резерпина
- Q Exactive Plus при дозировании 500 фг резерпина
- Q Exactive Focus при дозировании 500 фг резерпина
- Q Exactive HF при дозировании 500 фг резерпина
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детекторами Q
Exactive, Q Exactive Plus, Q Exactive Focus, Q Exactive HF при автоматическом
дозировании, %, не более:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала
хроматографов Vanquish, Vanquish Flex с детекторами Q Exactive, Q Exactive
Plus, Q Exactive Focus, Q Exactive HF при автоматическом дозировании за 8
часов непрерывной работы %, не более:
- площади пика
- времени удерживания
5
2
Таблица 10 - Метрологические характеристики диодно-матричного детектора DAD
Значение
3
×
10
-6
Наименование характеристика
Уровень флуктуационных шумов нулевого сигнала (254 нм, скорость
подачи элюента (воды) 1 мл/мин, постоянная времени 2 с) е.о.п., не
более
Дрейф нулевого сигнала (254 нм, скорость подачи элюента (воды) 1
мл/мин, постоянная времени 2 с) после прогрева, е.о.п./час, не более
0,5
×
10
-3
Лист № 10
Всего листов 14
Наименование характеристика
Предел детектирования
Значение
2
×
10
-9
г/cм
3
кофеина или
6
×
10
-9
г/cм
3
фенола
1
1
2
1,5
2
2
Предел допускаемого относительного среднего квадратического
отклонения выходного сигнала хроматографов Vanquish, Vanquish
Flex с диодно-матричным детектором при автоматическом
дозировании, %, не более:
- площади пика
- времени удерживания
при ручном дозировании
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного
сигнала за 8 часов непрерывной работы хроматографов Vanquish,
Vanquish Flex с диодно-матричным детектором, %, не более:
при автоматическом дозировании:
- площади пика
- времени удерживания
при ручном дозировании:
- площади пика
- времени удерживания
3
2
Таблица 11 - Метрологические характеристики детектора с переменной длиной волны VWD
Наименование характеристикиЗначение
Уровень флуктуационных шумов нулевого сигнала (254 нм, ско-
рость подачи элюента (воды) 1 мл/мин, постоянная времени 2 с)
е.о.п., не более2,5·10
-6
Дрейф нулевого сигнала (254 нм, скорость подачи элюента (воды) 1
мл/мин, постоянная времени 2 с) после прогрева, е.о.п./час, не более0,1
×
10
-3
Предел детектирования2
×
10
-9
г/cм
3
кофеина или
6
×
10
-9
г/cм
3
фенола
Предел допускаемого относительного среднего квадратического
отклонения выходного сигнала хроматографов Vanquish, Vanquish
Flex с детектором VWD, %, не более:
при автоматическом дозировании:
- площади пика1
- времени удерживания1
при ручном дозировании:
- площади пика2
- времени удерживания 1,5
Пределы допускаемого относительного изменения выходного
сигнала за 8 часов непрерывной работы хроматографов Vanquish,
Vanquish Flex с детектором VWD, %, не более:
при автоматическом дозировании:
- площади пика2
- времени удерживания2
при ручном дозировании:
- площади пика 3
- времени удерживания 2
Лист № 11
Всего листов 14
Таблица 12 - Метрологические характеристики флуориметрического детектора FLD
Значение
550 : 1
2
1
4
1,5
2
1
Наименование характеристики
Отношение сигнал шум для Рамановского спектра воды
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографов Vanquish, Vanquish Flex с детектором FLD,
%, не более:
при автоматическом дозировании:
- площади пика
- времени удерживания
при ручном дозировании:
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения выходного сигнала за 8
часов непрерывной работы хроматографов Vanquish, Vanquish Flex с детекто-
ром FLD, %, не более:
при автоматическом дозировании:
- площади пика
- времени удерживания
при ручном дозировании
- площади пика
- времени удерживания
4
1,5
220
+
15%
-
10%
220
+
15%
-
10%
Таблица 13 - Основные технические характеристики
Наименование характеристики
Значение
Напряжение питания, В
- масс-спектрометрические детекторы Orbitrap Fusion, Orbitrap
Fusion Lumos
3 фазы 380 В
- масс-спектрометрические детекторы TSQ Quantiva, TSQ Endura
- масс-спектрометрический детектор LCQ Fleet
- масс-спектрометрический детектор Velos Pro
- масс-спектрометрический детектор TSQ Quantum Access Max
- масс-спектрометрические детекторы Exactive Plus, Exactive Plus
EMR
- масс-спектрометрические детекторы Q Exactive, Q Exactive Plus,
Q Exactive Focus, Q Exactive HF
- масс-спектрометрический детектор Orbitrap Elite
- диодно-матричный детектор DAD
- детектор с переменной длиной волны VWD
- флуориметрический детектор FLD
Потребляемая мощность, не более:
- масс-спектрометрические детекторы Orbitrap Fusion, Orbitrap
Fusion Lumos
5500 Вт
- масс-спектрометрические детекторы TSQ Quantiva, TSQ Endura
- масс-спектрометрический детектор LCQ Fleet
- масс-спектрометрический детектор Velos Pro3450 В·А
- масс-спектрометрический детектор TSQ Quantum Access Max
- масс-спектрометрическиедетекторы ExactivePlus, ExactivePlus EMR
Лист № 12
Всего листов 14
255 Вт
Значение
3050 В·А
3850 Вт
Наименование характеристики
- масс-спектрометрические детекторы Q Exactive, Q Exactive Plus,
Q Exactive Focus, Q Exactive HF
- масс-спектрометрический детектор Orbitrap Elite
-диодно-матричный детектор DAD
- детектор с переменной длиной волны VWD
- флуориметрический детектор FLD
Габаритные размеры, мм, не более:
- масс-спектрометрические детекторы Orbitrap Fusion, Orbitrap
Fusion Lumos
- высота1270
- ширина 767
- длина 703
- масс-спектрометрические детекторы TSQ Quantiva, TSQ Endura
- высота680
- ширина760
- длина840
- масс-спектрометрические детекторы Orbitrap Elite
- высота1420
- ширина 870
- длина1420
- масс-спектрометрические детекторы LCQ Fleet, Velos Pro
- высота560
- ширина790
- длина590
- масс-спектрометрический детектор TSQ Quantum Access Max
- высота560
- ширина790
- длина610
- масс-спектрометрические детекторы Exactive Plus, Exactive Plus
EMR
- высота1140
- ширина 830
- длина 910
- масс-спектрометрические детекторы Q Exactive, Q Exactive Plus,
Q Exactive Focus, Q Exactive HF
- высота950
- ширина830
- длина910
- диодно-матричный детектор DAD, детектора с переменной
длиной волны VWD
- высота160
- ширина420
- длина620
- детектор флуориметрический FLD
- высота159
- ширина420
- длина620
Лист № 13
Всего листов 14
Наименование характеристикиЗначение
Масса, кг, не более:
- масс-спектрометрические детекторы Orbitrap Fusion, Orbitrap
Fusion Lumos180
125
620
120
118
182
182
17
16
21
- масс-спектрометрические детекторы TSQ Quantiva, TSQ Endura
- масс-спектрометрический детектор Orbitrap Elite
- масс-спектрометрические детекторы LCQ Fleet, Velos Pro
- масс-спектрометрический детектор TSQ Quantum Access Max
-масс-спектрометрические детекторы Exactive Plus, Exactive Plus
EMR
-масс-спектрометрические детекторы Q Exactive, Q Exactive Plus,
Q Exactive Focus, Q Exactive HF
- детектор диодно-матричный DAD
- детектор с переменной длиной волны VWD
- детектор флуориметрический FLD
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность (без конденсации), %
от +15 до +27
от 40 до 80
Знак утвержденного типа
наносится на корпус прибора в виде наклейки и на титульный лист руководства по
эксплуатации хроматографа методом компьютерной графики.
Комплектность средства измерений
Таблица 14 - Комплектность хроматографа жидкостного Vanquish
Обозначение
Количество
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
Наименование
Хроматограф жидкостный Vanquish
Хроматограф жидкостный Vanquish Flex
Масс-спектрометрические детекторы Orbitrap Fusion,
Orbitrap Fusion Lumos, TSQ Quantiva, TSQ Endura,
Orbitrap Elite, LCQ Fleet, Velos Pro, TSQ Quantum Access
Max, Exactive Plus, Exactive Plus EMR, Q Exactive, Q
Exactive Plus, Q Exactive Focus, Q Exactive HF
Диодно-матричный детектор DAD
Детектор с переменной длиной волны VWD
Флуориметрический детектор FLD
Жидкостный насос высокого давления
Колоночный термостат
Автосамплер
Расширенный модуль хранения образцов
Компьютер с монитором, клавиатурой и компьютерной
мышью
Руководство по эксплуатации
Методика поверки
МП 205-13-2016
1 экз.
1 экз.
Лист № 14
Всего листов 14
Поверка
осуществляется по документу МП 205-13-2016 «Хроматографы жидкостные Vanquish, Vanquish
Flex. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 ноября 2016 г.
Основные средства поверки
резерпин по фармакопейной статье ФС № 423267-96, кофеин по фармакопейной статье
ФС 42-0249-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится боковую поверхность хроматографа.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к хроматографам
жидкостным Vanquish, Vanquish Flex
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific Inc.", США.
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen)
GmbH", Германия.
Техническая документация фирмы-изготовителя "Dionex Softron GmbH a part of Thermo
Fisher Scientific", Германия.
Изготовители
Фирма "Thermo Fisher Scientific Inc.", США
Адрес: 355 River Oaks Pkwy, San Jose, CA 95134, USA
Фирма "Thermo Fisher Scientific (Bremen) GmbH", Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Фирма "Dionex Softron GmbH a part of Thermo Fisher Scientific Inc.", Германия
Адрес: Dornierstrasse 4, 82110 Germering, Germany
Заявитель
Акционерное общество "МС-АНАЛИТИКА"(АО "МС-АНАЛИТИКА")
ИНН 7736111312
Адрес: 119334, г. Москва, ул. Косыгина, д. 13, стр. 1
Тел./факс: 8 495 995-88-90
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66; E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13914-94 | Хроматографы малогабаритные | МХ | НИИХром, г.Москва | 2 года | Перейти |
| 72210-18 | Хроматографы | PGC1000 | Фирма "ABB Inc.", США | 1 год | Перейти |
| 32454-06 | Термометры жидкостные стеклянные нефтяные | P-A | Фирма "Petrotech Analytical Corp. Ltd.", Великобритания | 2 года - для термометров, наполненных толуолом, 4 года - для остальных | Перейти |
| 27441-04 | Хроматографы жидкостные | GBC | Фирма "GBC Scientific Equipment Pty Ltd.", Австралия | 1 год | Перейти |
| 55612-13 | Хроматографы газовые | 7890B | Фирма "Agilent Technologies", США; Фирма "Agilent Technologies", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
