Номер госреестра:
66369-16
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
ППЦ-38 TF34T13RB
Производитель:
Фирма "FRUEHAUF", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ VFKTF34T1W3RB1026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64862
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна ППЦ-38 TF34T13RB
Назначение средства измерений
Полуприцеп-цистернаППЦ-38TF34T13RB(далее-ППЦ)предназначена
для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м
3
.
Описание средства измерений
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя
уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении
цилиндрическую форму, установленной на шасси. ППЦ является мерой полной вместимости
(далее - ТМ). Цистерна состоит из девяти герметичных секций. Внутри секций имеются
перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной
горловиной круглой формы. Указатели уровня налива из металлического уголка установлены
в полости цистерны.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения
скорости и знаки с информационными табличками для обозначения транспортного средства,
перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.

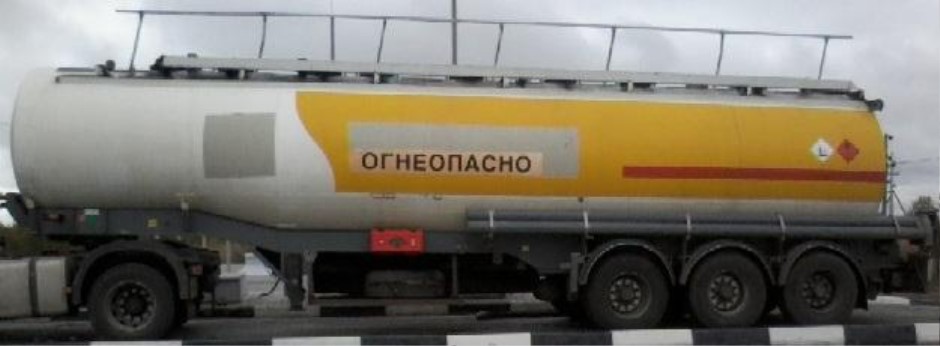

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ-38 TF34T13RB
Схема пломбировки для защиты от несанкционированного изменения положения
указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 3

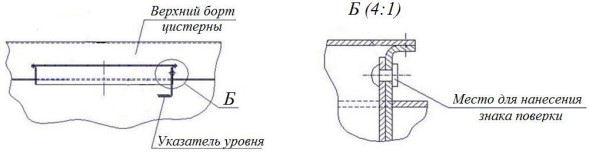

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя
уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
38000
5000
4000
3000
2000
7000
2000
6000
6000
3000
±0,4
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, дм
3
Действительная вместимость 1-й секции, дм
3
Действительная вместимость 2-й секции, дм
3
Действительная вместимость 3-й секции, дм
3
Действительная вместимость 4-й секции, дм
3
Действительная вместимость 5-й секции, дм
3
Действительная вместимость 6-й секции, дм
3
Действительная вместимость 7-й секции, дм
3
Действительная вместимость 8-й секции, дм
3
Действительная вместимость 9-й секции, дм
3
Пределы допускаемой относительной
погрешности ТМ, %
Разность между номинальной и действитель-
ной вместимостью ТМ, %, не более
±1,5
Таблица 2 - Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг
Длина, мм
Высота, мм
Ширина, мм
Температура окружающей среды при эксплуатации, ºС
Значение
6180
11000
3200
2500
от -40 до +50
Знак утверждения типа
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист
руководства по эксплуатации печатным способом.
Комплектность средства измерений
Количество
1 шт.
1 комплект
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Полуприцеп-цистернаППЦ-38 TF34T13RB
Запасные части, инструменты и
принадлежности
Руководство по эксплуатации
1 шт.
Лист № 3
Всего листов 3
Поверка
осуществляетсяподокументуГОСТ8.600-2011«ГСИ.Автоцистерныдляжидких
нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06),
пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель
уровня налива, и на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцепу-
цистерне ППЦ-38 TF34T13RB
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
Техническая документация фирмы изготовителя
Изготовитель
FRUEHAUF, Франция
Адрес: 24 a 28 Avenue Jean-Mermoz BP 209 - 89002 AUXERRE - FRANCE
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Компания «КомфортКомплекс»
(ООО «Компания «КомфортКомплекс»)
ИНН 7733087936
Адрес: 123363, г. Москва, ул. Сходненская, д. 25, пом. 92 а
Тел./факс: (495)723-57-42 / 723-57-42
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
