Номер госреестра:
66366-16
Наименование СИ:
Колонки раздаточные сжатого газа
Обозначение типа:
DNG
Производитель:
Фирма "GRAF S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64859
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки раздаточные сжатого газа DNG
Назначение средства измерений
Колонки раздаточные сжатого газа DNG (далее - колонки) предназначены для измерения
массы сжатого природного газа при заправке транспортных средств.
Описание средства измерений
Принцип работы колонок раздаточных сжатого газа DNG состоит в следующем: газ из
парка баллонов через фильтр и приёмный клапан подаётся в счетчик-расходомер массовый
кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного
средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus
поступает в электронно-вычислительное устройство. На индикаторе колонки отображается
масса топлива, его цена за килограмм и стоимость выданного газа.
Установка показания на цифровом табло разового учёта выданной массы газа и стоимости
в положение нуля производится автоматически перед выдачей новой дозы.
Задание дозы и архивирование отпущенного количества газа возможно, как с пульта
управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон,
или с помощью контроллера, который располагается в помещении оператора - кассира
и подключается к персональному компьютеру.
КолонкиимеютпятьисполненийDNG1Х/СХ/Х,DNG2Х/СХ/Х,DNG4Х/СХ/Х,
DNG1Х/СХ/ХТ и DNG2Х/СХ/ХТ, отличающихся количеством раздаточных рукавов с краном и
корпусом.
Основными элементами колонок раздаточных сжатого газа DNG являются:
- счетчик-расходомер массовый Micro Motion CNG050 фирм Фирмы «Emerson Process
Management Flow BV», Нидерланды; «Emerson SRL», Румыния; «Micro Motion Inc.», США;
«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика; «Emerson Process Management Flow
Technologies Co., Ltd.», Китай (в госреестре средств измерений №45115-16);
- электронно-вычислительное устройство PM2 производства фирмы GRAF S.p.A., Италия;
- манометр WIKA, диапазон измерений от 0 до 400 бар;
- раздаточный рукав с краном, выдерживающий давление не менее 25 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы
при отрицательных температурах окружающего воздуха.
Общий вид колонок представлен на рисунке 1.
Рисунок 1 - Фотографии общего вида колонок раздаточных сжатого газа DNG
Лист № 2
Всего листов 4

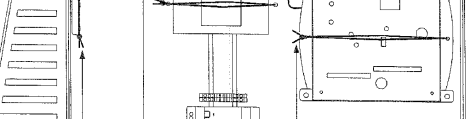

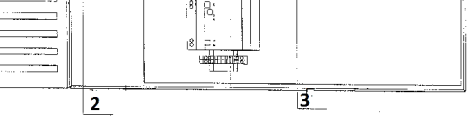

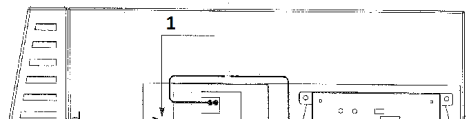

Места опломбирования колонок изображены на рисунке 2.
P - пломбы поверителя на узлах расходомера, 1 - пломба поверителя на счетчике,
2 - пломба сервисной организации на клавиатуре настройки цены,
3 - пломба поверителя на электронно-вычислительное устройство PM2
Рисунок 2 - Места пломбировки
Программное обеспечение
Программное обеспечение (ПО) отсчетного устройства записано в энергонезависимую
память управляющего контроллера и защищено от изменений аппаратно с помощью средств
блокировки. После включения блокировки контроллера чтение и модификация ПО контроллера
невозможны даже на заводе изготовителя. Юстировочные параметры хранятся в отдельном
ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифро-
ванном виде.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
PM2
не ниже E 3.06
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий»
в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Максимальный массовый расход, кг/мин
Номинальный массовый расход, кг/мин
Минимальный массовый расход, кг/мин
Минимальная доза выдачи топлива, кг
Пределы допускаемой относительной погрешности колонок, %
Цена деления указателя разового учета, кг
Цена деления указателя суммарного учета, кг
Верхний предел показаний указателя суммарного учета, кг
Значение
60
25
0,2
5
±1,0
0,01
0,01
9999,99
Лист № 3
Всего листов 4
от -40 до +50
Значение
25
230±15 %
от 50 до 60
не менее 3
0,7
от 1 до 4
1600х720х2140
420
Таблица 3 - Технические характеристики
Наименование характеристики
Максимальное давление сжатого газа, МПа
Напряжение электропитания, В
Частота напряжения питания, Гц
Длина раздаточного рукава, м
Потребляемая мощность, кВт, не более
Количество одновременно заправляемых машин, шт.
Габаритные размеры (длина, ширина, высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
температура окружающей среды, ºС
Маркировка взрывозащиты
Средний срок службы, лет
II Gc II (CH4) T1
20
Знак утверждения типа
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист
эксплуатационной документации типографским методом.
Комплектность средства измерений
Примечание
Количество
1
В соответствии с заказом
Таблица 4
Наименование
Колонки раздаточные сжатого газа DNG
Комплект запасных частей
Руководство по эксплуатации
Паспорт
Методика поверки МП 208-019-2016
1
1
1
Поверка
осуществляется по документу МП 208-019-2016 «ГСИ. Колонки раздаточные сжатого газа
DNG. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.09.2016 г.
Основные средства поверки:
-весы,наибольшийпределвзвешивания150кг,классточностиIIIпо
ГОСТ OIML R76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к колонкам
раздаточным сжатого газа DNG
Техническая документация GRAF S.p.A.
Изготовитель
GRAF S.p.A., Италия
Via G. Galilei, 32/36 - 41015 NONANTOLA (MO), Italia
Тел.: +39 (059) 545111, факс: +39 (059) 544120
E-mail:
,
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
