Преобразователь плотности поточный ПП-25-6,3.У1-Вн, ГРСИ 66356-16
Номер госреестра:
66356-16
Наименование СИ:
Преобразователь плотности поточный
Обозначение типа:
ПП-25-6,3.У1-Вн
Производитель:
ООО "Пьезоэлектрик", г.Ростов-на-Дону
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 002
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64849
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователь плотности поточный ПП-25-6,3.У1-Вн
Назначение средства измерений
Преобразователь плотности поточный ПП-25-6,3.У1-Вн (далее - преобразователь
плотности) предназначен для непрерывного измерения плотности нефти и нефтепродуктов
непосредственно в трубопроводе или технологической линии, в том числе и во взрывоопасных
зонах.
Описание средства измерений
Принцип действия преобразователя плотности - вибрационный, основан на зависимости
резонансной частоты колебаний чувствительного элемента выполненного в виде камертонной
вилки от плотности измеряемой жидкости. Колебания чувствительного элемента поддержива-
ются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала),
управляемых блоком электроники.
Конструктивно преобразователь плотности состоит из чувствительного элемента и блока
электроники, соединенных между собой металлическим стержнем. Стержень имеет металличе-
ский фланец для монтажа чувствительного элемента в трубопровод.
Преобразователь плотности предназначен для установки на трубопроводы с внутренним
диаметром не менее 100 мм и скоростью потока до 0,5 м/с для жидких сред. При больших
диаметрах трубопровода и/или скоростях потока преобразователь устанавливается в байпас
(ответвителях) диаметром 100 мм с вентилями для регулировки максимальной скорости потока
жидкости. Индивидуальные калибровочные характеристики преобразователя плотности
определяются на заводе-изготовителе.
Передача измерительной информации от блока электроники на внешние устройства
обработки информации осуществляется выходным частотным сигналом в диапазоне от 200
до 1200 Гц (диапазон плотности жидкости от 650 до 1000 кг/м
3
соответственно).
Маркировка взрывозащиты - 1ExdIIBT5 X
Общий вид средства измерений представлен на рисунках 1,2.
Схема пломбировки от несанкционированного доступа представлены на рисунке 3.

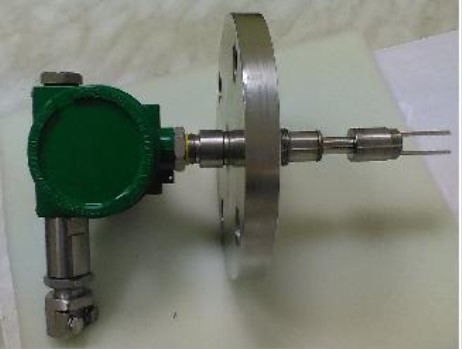

Рисунок 1 - Общий вид преобразователя
ПП-25-6,3.У1

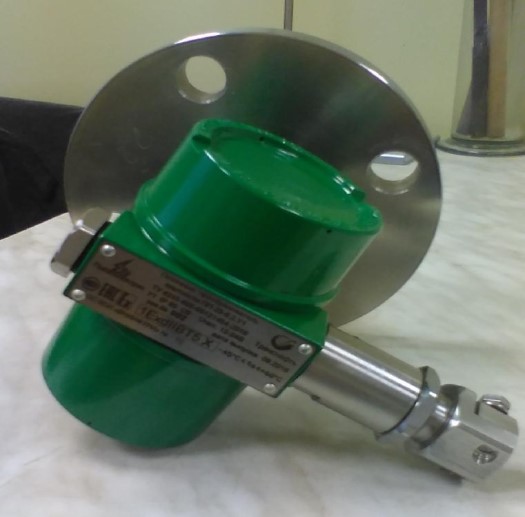

Рисунок 2 - Общий вид преобразователя
ПП-25-6,3.У1
Лист № 2
Всего листов 4

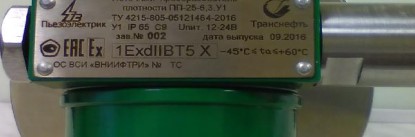

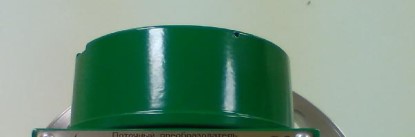

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
от 650 до 1000
±0,3
±0,005
±0,03
Таблица 1 - Метрологические характеристики
Наименование характеристики
Значение характеристики
Диапазон измерений плотности, кг/м
3
Пределы допускаемой основной абсолютной
погрешности измерений, кг/м
3
Пределы допускаемой дополнительной
абсолютной погрешности измерений плотности
при отличии температуры от +20 °С, кг/м
3
/°С
Пределы допускаемой дополнительной
абсолютной погрешности измерений плотности
при наличии избыточного давления, кг/м
3
/МПа
184×160
Значение характеристики
от 12 до 24
1,2
Таблица 2 - Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Потребляемая мощность, В∙А, не более
Габаритные размеры,
высота × диаметр фланца, мм, не более
Масса, кг, не более
Выходной сигнал частотный, Гц
Тип фланца для монтажа в трубопровод
5,6
от 200 до 1200
DN50 PN63 тип 2 по ГОСТ 12815-80
Лист № 3
Всего листов 4
6,3
Значение характеристики
Нефть и нефтепродукты
от -10 до +40
Наименование характеристики
Условия эксплуатации
Измеряемая среда
Диапазон температуры рабочей среды, °С
Максимальное давление рабочей среды, МПа, не
более
Вязкость среды, мПа·с, не более
Диапазон температуры окружающего воздуха, °С
Относительная влажность воздуха, %
Диапазон атмосферного давления, кПа
Средняя наработка на метрологический отказ, ч
Средний срок службы, лет
Маркировка взрывозащиты
200
от -45 до +60
до 95 (без конденсации)
от 90 до104
40 000
10
1ExdIIBT5 X
Знак утверждения типа
наносят на титульный лист эксплуатационной документации и на корпус блока электроники
в виде наклейки.
Комплектность средства измерений
1 экз.
Паспорт «Преобразователь плотности
поточный ПП-25-6,3.У1-Вн»
Количество
1 шт.
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Преобразователь плотности поточный
ПП-25-6,3.У1-Вн
Руководство по эксплуатации «Преоб-
разователь плотности поточный ПП-РЭ 4215-805-24172160-2016
25-6,3.У1-Вн»
ПС 4215-805-24172160-20161 экз.
Поверка
осуществляется по документу МИ 2816-2012 «ГСИ. Преобразователи плотности поточные.
Методика поверки на месте эксплуатации».
Основные средства поверки:
- Установка пикнометрическая «H&D Fitzderald Ltd», регистрационный № 37320-08,
эталон единицы плотности 1-го разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователю плотности поточному ПП-25-6,3.У1-Вн
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности;
Технические условия ТУ 4215-805-24172160-2016.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Пьезоэлектрик» (ООО «Пьезоэлектрик»)
ИНН6168010514
Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, 10
Тел.(8632) 43-45-33, факс 290-58-22
E-mail:
Web-сайт:
ОГРН: 1026104370951
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
