Система автоматизированная налива нефтепродуктов в железнодорожные цистерны ООО "Марийский НПЗ" Нет данных, ГРСИ 66355-16
Номер госреестра:
66355-16
Наименование СИ:
Система автоматизированная налива нефтепродуктов в железнодорожные цистерны ООО "Марийский НПЗ"
Обозначение типа:
Нет данных
Производитель:
ООО НПК "Волга-Автоматика", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 168-0002
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64848
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная налива нефтепродуктов в железнодорожные
цистерны ООО «Марийский НПЗ»
Назначение средства измерений
Система автоматизированная налива нефтепродуктов в железнодорожные цистерны
ООО «Марийский НПЗ» (далее - Система) предназначена для автоматического измерения
массы отпускаемых нефтепродуктов, при проведении учетных операций между сдающей
стороной (ООО «Марийский НПЗ») и покупателями.
Описание средства измерений
Принцип действия Системы основан на использовании прямого метода динамических
измерений массы нефтепродуктов с применением преобразователей массового расхода.
Система представляет собой единичный экземпляр измерительной системы целевого
назначения, спроектированной для конкретного объекта. Система состоит из: устройств
верхнего налива сливо-наливных эстакад светлых и темных нефтепродуктов, на каждом из
которых установлен расходомер массовый Promass 83F (Госреестр № 15201-11). Расходомеры
массовые передают измерительную информацию в цифровом виде по протоколу Profibus на
контроллеры программируемые SIMATIC. Контроллер SIMATIC состоит из центрального
процессорного модуля контроллера программируемого SIMATIC S7-400 (Госреестр № 15773-11)
и модулей аналогового вывода SM332 контроллеров программируемых SIMATIC S7-300
(Госреестр № 15772-11). Контроллеры на основе получаемой измерительной информации
вырабатывают сигналы регулирования параметров технологического процесса, формируют
сигналы диспетчерского управления налива нефтепродуктов в железнодорожные цистерны.
Система обеспечивает выполнение следующих основных функций:
- автоматизированный сбор данных о накопленной массе с расходомеров массовых;
- автоматизированный контроль и управление технологическим процессом отпуска
нефтепродуктов;
- обеспечение безопасности технологического процесса отпуска нефтепродуктов;
автоматическоеи дистанционное приведение технологического процесса в безопасное
состояние при возникновении аварийных ситуаций;
- защита алгоритма и программы Системы от несанкционированного доступа
установкой паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.

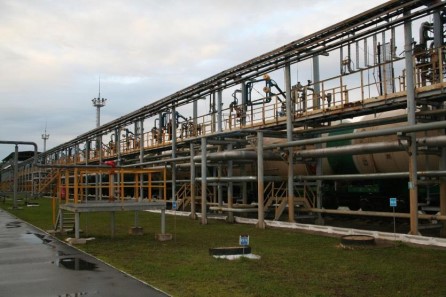

Общий вид Системы представлен на рисунке 1.
Рисунок 1 - Общий вид системы автоматизированной налива нефтепродуктов
в железнодорожные цистерны ООО «Марийский НПЗ»
Пломбировка Системы не предусмотрена.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее - ПО) Системы разделено на два структурных уровня.
Нижний - уровень контроллеров программируемых SIMATIC S7-400 разработан на базе
инструментальных средств программирования систем автоматизации STEP 7 Professional 2010 и
опционального пакета программирования на языке CFC для STEP7 (SIMATIC CFC v.8.0).
Верхний - уровень АРМ оператора разработан с использованием SCADA системы SIMATIC
WinCC RС.
ПО Системы предназначено для ведения автоматизированного сбора данных о
накопленной массе с расходомеров массовых; управления в автоматизированном и ручном
режиме регулирующими клапанами; отображения информации в табличном и схематичном
виде на АРМ оператора; ведения журнала регистрации системных событий, действий
пользователя, аварийных и предупредительных сообщений и его хранение в базе данных;
авторизации пользователей и выделения им соответствующих прав доступа.
К метрологически значимой части ПО Системы относятся следующие функциональные
блоки нижнего уровня:
- блок FB106 «RVAL» анализирует переменные процессы массового расхода, определяет
пороги срабатывания;
- блок FB101 «PID_C» исключает статические и динамические ошибки регулирования
при поддержании заданного расхода;
- блок FB109 «CTRL» определяет расход нефтепродукта в зависимости от стадии налива.
Идентификация ПО истемы осуществляется путем отображения на мониторе АРМ
оператора идентификационных данных функциональных блоков. Идентификационные данные
ПО Системы приведены в таблице 1.
CRC16
Значение
PID_CCTRL
v.1
0xB6CA0x63EE
Таблица 1 - Идентификационные данные ПО Системы
Идентификационные данные (признаки)
Идентификационное наименование ПОRVAL
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО0xF9A9
Алгоритм вычисления цифрового
идентификатора программного обеспечения
ПО Системы защищено от несанкционированного доступа, изменения алгоритмов и
установленных параметров путем ввода логина и пароля пользователей, ведения журнала
событий, доступного только для чтения. Доступ к метрологически значимой части ПО Системы
для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО
Системы обеспечивается подтверждение изменений, проверка изменений на соответствие
требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях)
записываются в журнал событий. Данные, содержащие результаты измерений, защищены от
любых искажений путем кодирования. Уровень защиты ПО Системы «высокий» в соответствии
с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики Системы приведены
в таблицах 2 и 3.
Значение
от 20 до 150
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений массового расхода
рабочей среды, т/ч
Пределы допускаемой относительной
погрешности измерений массы жидкости, %
±0,25
Лист № 3
Всего листов 4
220В (
+10
/
-15
)%
от 45 до 65
Таблица 3 - Технические характеристики
Наименование характеристики
Рабочая среда
Значение
нефтепродукты (бензин, керосин, печное
топливо, мазут и т.д.)
не более 1,6
от +5 до +120
от 1,3 до 180
Давление рабочей среды, МПа
Диапазон температуры рабочей среды,
о
С
Диапазон кинематической вязкости рабочей
среды, мм
2
/с (сСт)
Диапазон плотности рабочей среды, кг/м
3
от 700 до 990
6000
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Условия эксплуатации:
- температура окружающей среды, °С
сливо-наливные эстакады:
операторная
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
Режим работы
от -40 до +60
от 0 до +60
не более 95% при +25 °С
от 86 до 108
20
36000
Периодический, автоматизированный
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации Системы типографским способом.
Комплектность средства измерений
-
0168.00-АК1.ИЭ.002
0168.00-АК1.И3
0168.00-АК1.ПрС_ПО.002
НА.ГНМЦ.0117-16 МП
Обозначение
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 4 - Комплектность средства измерений
Наименование
Система автоматизированная налива нефтепродуктов
в железнодорожные цистерны ООО «Марийский
НПЗ»
ИнструкцияпоэксплуатацииКТС.Система
автоматизированная наливанефтепродуктовв
железнодорожные цистерны ООО «Марийский НПЗ»
Руководство пользователя. Система
автоматизированная наливанефтепродуктовв
железнодорожные цистерны ООО «Марийский НПЗ»
Описание программногообеспечениясистемы
автоматизированной налива нефтепродуктов
железнодорожные цистерны ООО «Марийский НПЗ».
Система автоматизированная налива нефтепродуктов
вжелезнодорожныецистерны ООО «Марийский
НПЗ»
ГСИ.Системаавтоматизированнаяналива
нефтепродуктов в железнодорожные цистерны ООО
«Марийский НПЗ». Методика поверки.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу НА.ГНМЦ.0117-16 МП «ГСИ. Система автоматизированная
налива нефтепродуктов в железнодорожные цистерны ООО «Марийский НПЗ». Методика
поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 16.09.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.142-2013;
- рабочий эталон 2-го разряда по ГОСТ 8.022-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке Системы
Сведения о методиках (методах) измерений
Методика измерений массы нефтепродуктов приведена в документе «Руководство
пользователя. Система автоматизированная налива нефтепродуктов в железнодорожные
цистерны ООО «Марийский НПЗ» 0168.00-АК1.И3 (приложение К).
Нормативные документы, устанавливающие требования к системе автоматизированной
налива нефтепродуктов в железнодорожные цистерны ООО «Марийский НПЗ»
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к
методикам выполнения измерений
Изготовитель
Обществосограниченнойответственностью«НАУЧНО-ПРОИЗВОДСТВЕННАЯ
КОМПАНИЯ «ВОЛГА-АВТОМАТИКА» (ООО «НПК «ВОЛГА-АВТОМАТИКА»)
ИНН 1658049423
420044, Республика Татарстан, г. Казань, ул. Беломорская 69А
Тел. (843) 526-73-10
Испытательный центр
Акционерное общество «Нефтеавтоматика»
420029, РТ, г. Казань, ул. Журналистов, д.2а
Тел/факс: (843) 295-30-47, 295-30-96
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
