Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 64845

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

цилиндрические РВС-400, РВС-1000,

РВС-20000, РВСП-5000, РВСП-10000,

Резервуарывертикальныестальные

РВС-2000, РВС-5000,РВС-10000,

РВСП-20000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000,

РВС-5000, РВС-trial, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для

измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и

крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары

делятся на:

- резервуары со стационарной крышей без понтона (РВС);

- резервуары со стационарной крышей с понтоном (РВСП).

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные

патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000,

РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 расположены

в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»).

Таблица 1

НомераМестонахождение, адрес

резервуаров

Резервуары вертикальные стальные цилиндрические РВС-400

3 Челябинское нефтепроводное управление нефтеперекачивающая станция

«Травники» (Челябинское НУ НПС «Травники»), Челябинская обл., Чебар-

кульский р-он, п. Спутник, ул. Ленина 20

Резервуары вертикальные стальные цилиндрические РВС-1000

1, 2 Курганское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Исилькуль - ПП» (Курганское НУ ЛПДС «Исиль-

куль - ПП»), Омская обл., г. Исилькуль, ул. Нефтяников, 1

Резервуары вертикальные стальные цилиндрические РВС-2000

1, 2 Курганское нефтепроводное управление линейная производственно-диспет-

черская станция «Колесниково - ПП» (Курганское НУ ЛПДС «Колесниково

- ПП»), Курганская обл., Кетовский р-он, п. Нефтяник

1, 2Курганскоенефтепроводноеуправлениеперекачивающаястанция

«Cуслово - ПП» (Курганское НУ ПС «Cуслово - ПП»), Курганская обл.,

Макушинский район, п.Степное

Резервуары вертикальные стальные цилиндрические РВС-5000

10, 27 Курганское нефтепроводное управление линейная производственно-диспет-

черская станция «Петропавловск» (Курганское НУ ЛПДС «Петропав-

ловск»), Республика Казахстан, г. Петропавловск, ул. Темирязева, 25

1Челябинское нефтепроводное управление линейная производственно-

диспетчерская станция «Бердяуш - ПП» (Челябинское НУ ЛПДС «Бердяуш

- ПП»), Челябинская область, Саткинский район п. Жукатау ул. Светлая 1

Лист № 2

Всего листов 9

Продолжение таблицы 1

16, 19 Курганское нефтепроводное управление линейная производственно-диспет-

черская станция «Хохлы - ПП» (Курганское НУ ЛПДС «Хохлы - ПП»),

Курганская обл., Шумихинский р-он, п. Пристанционный, ул. Южная, 16

34Челябинское нефтепроводное управление линейная производственно-

диспетчерская станция «Челябинск - ПП» (Челябинское НУ ЛПДС «Челя-

бинск - ПП»), г. Челябинск. ул. Советская 1а

1 Арланское нефтепроводное управлениенефтеперекачивающая станция

«Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан,

с. Старокалмашево

9Туймазинское нефтепроводное управление линейная производственно-

диспетчерская станция «Языково» (Туймазинское НУ ЛПДС «Языково»),

Республика Башкортостан, Благоварский р-н, с.Первомайский, ул.Ленина,

д.28

4Туймазинское нефтепроводное управление линейная производственно-

диспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Суб-

ханкулово»),РеспубликаБашкортостан,г.Туймазы,с.Субханкулово,

ул.Магистральная, д.3

Резервуары вертикальные стальные цилиндрические РВС-10000

44, 45 Черкасское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы

- ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Резервуары вертикальные стальные цилиндрические РВС-20000

1 Черкасское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»),

Республика Башкортостан, Уфимский район, с. Нурлино

1, 3 Курганское нефтепроводное управление линейная производственно-диспет-

черская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»),

Курганская область, Юргамышский район, п. Новый Мир

3Челябинское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»),

Челябинская обл., г.Миасс, п. Ленинск

Резервуары вертикальные стальные цилиндрические РВСП-5000

5Черкасское нефтепроводноеуправлениелинейная производственно-

диспетчерская станция «Черкассы» (Черкасское НУ ЛПДС «Черкассы»),

Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые

Черкассы, ул. Гагарина 1/2

32, 35Челябинское нефтепроводное управление нефтеперекачивающая станция

«Челябинск» (Челябинское НУ НПС «Челябинск»), г.Челябинск, ул. Совет-

ская, 1А

5, 7, 10 Арланское нефтепроводное управлениенефтеперекачивающая станция

«Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан,

с. Старокалмашево

23 Туймазинское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Салават - ПП» (Туймазинское НУ ЛПДС «Салават

- ПП»), Республика Башкортостан, г. Салават-6

6, 8Туймазинское нефтепроводное управление линейная производственно-

диспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Суб-

ханкулово»),РеспубликаБашкортостан,г.Туймазы,с.Субханкулово,

ул.Магистральная, д.3

Лист № 3

Всего листов 9

Окончание таблицы 1

Резервуары вертикальные стальные цилиндрические РВСП-10000

3 Арланское нефтепроводное управлениенефтеперекачивающая станция

«Чернушка» (Арланское НУ НПС «Чернушка»), Пермский край, Черну-

шинский район, г. Чернушка

22 Черкасское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы

- ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Резервуары вертикальные стальные цилиндрические РВСП-20000

7, 8, 14, 16, Черкасское нефтепроводное управление линейная производственно-

23, 24, 25 диспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»),

Республика Башкортостан, Уфимский район, с. Нурлино

6, 8, 12 Курганское нефтепроводноеуправлениелинейная производственно-

диспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»),

Курганская область, Юргамышский район, п. Новый Мир

5, 8Челябинское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»),

Челябинская обл., г.Миасс, п. Ленинск

3, 4Арланское нефтепроводное управлениелинейная производственно-

диспетчерская станция «Калтасы» (Арланское НУ ЛПДС «Калтасы»),

Республика Башкортостан, Калтасинский район с. Кутерем

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-1000,

РВС-2000,РВС-5000,РВС-10000,РВС-20000,РВСП-5000,РВСП-10000,РВСП-20000

представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.

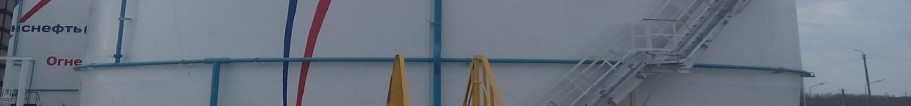

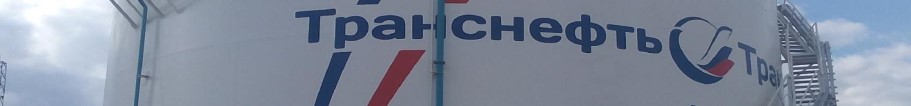

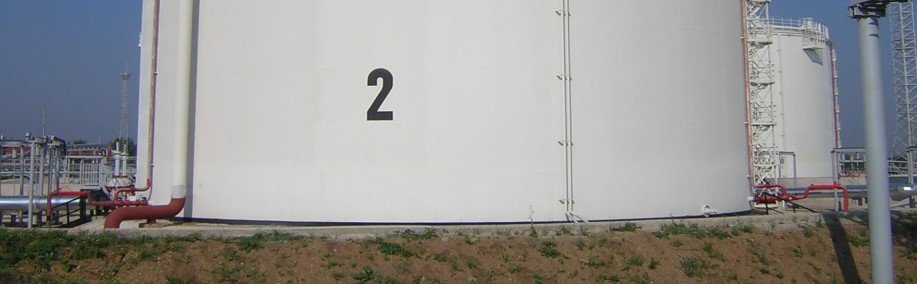

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400

Лист № 4

Всего листов 9

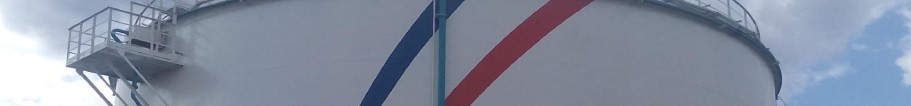

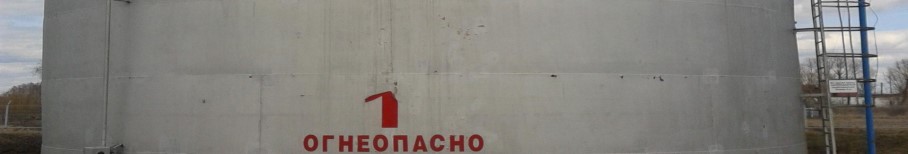

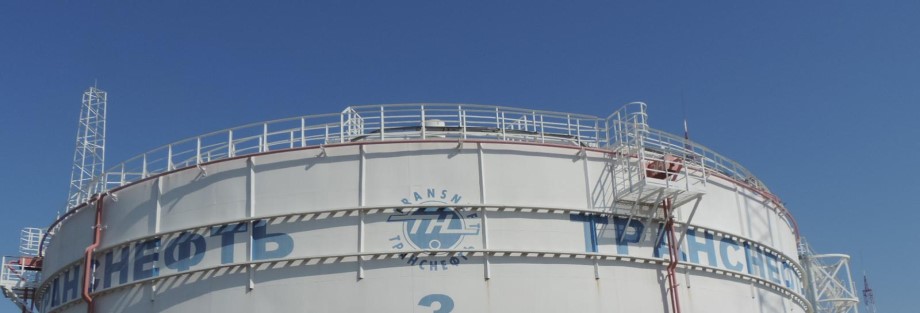

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

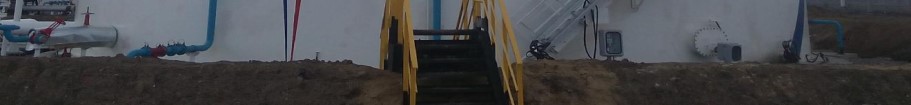

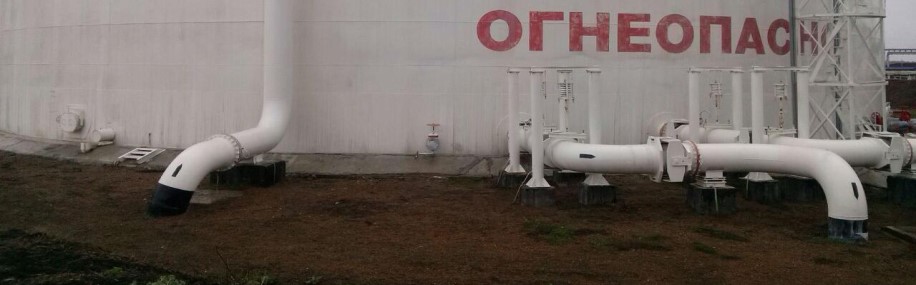

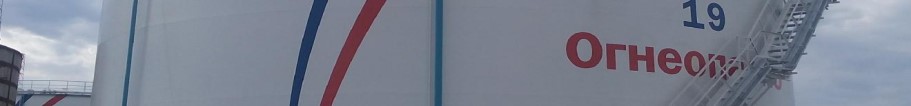

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-2000

Лист № 5

Всего листов 9

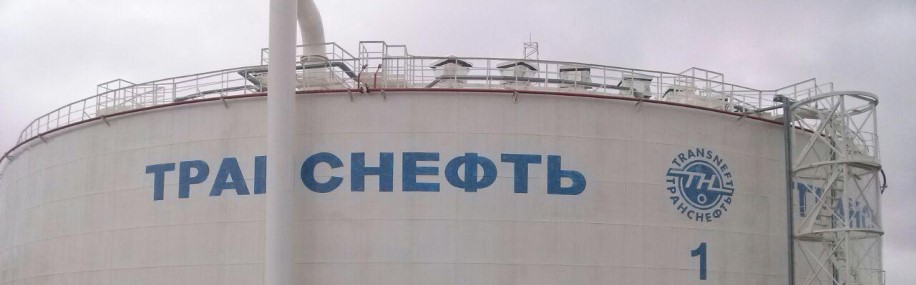

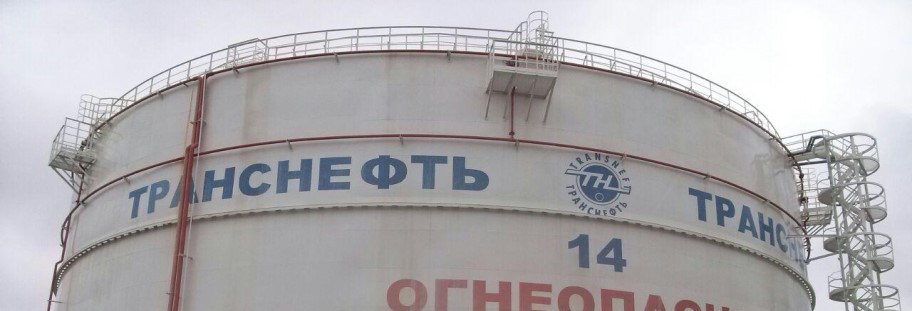

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВС-5000

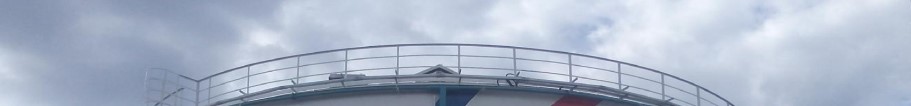

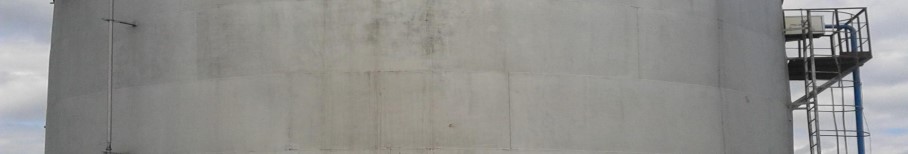

Рисунок 5 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000

Лист № 6

Всего листов 9

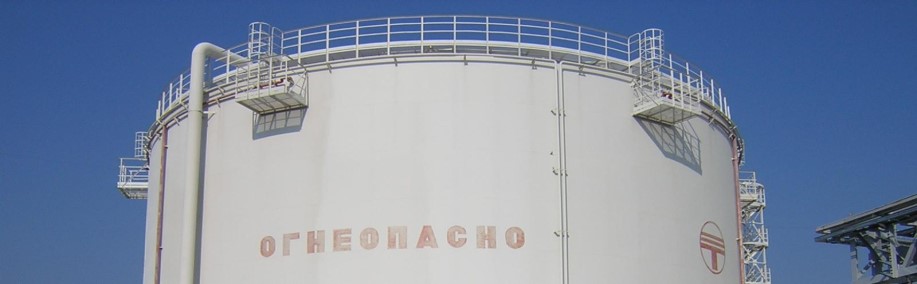

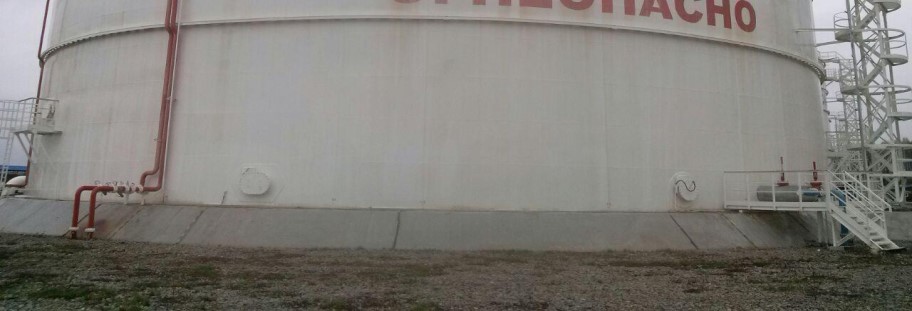

Рисунок 6 - Общий вид резервуара вертикального стального цилиндрического РВС-10000

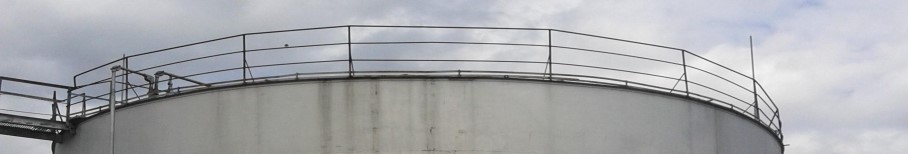

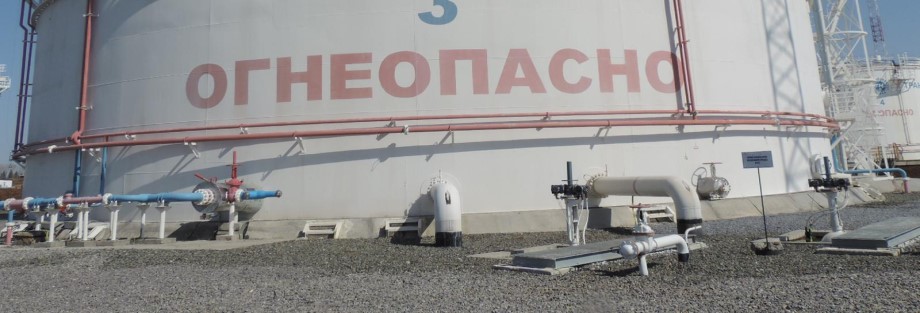

Рисунок 7 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000

Лист № 7

Всего листов 9

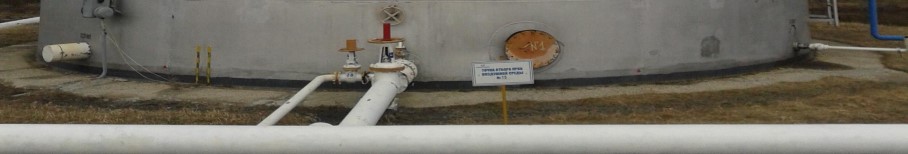

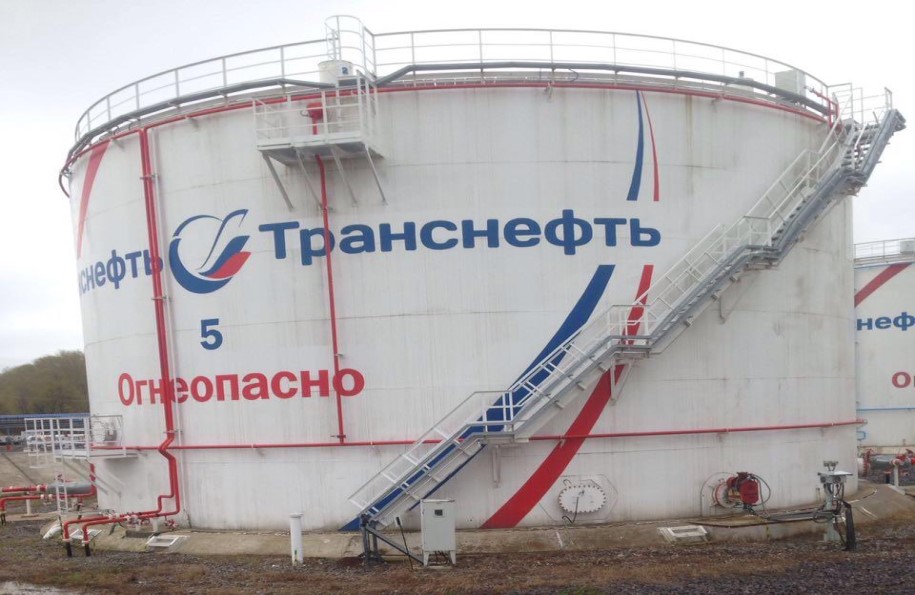

Рисунок 8 - Общий вид резервуара вертикального стального цилиндрического РВС-20000

Рисунок 9 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000

Лист № 8

Всего листов 9

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

РВС-400

400

Значение

РВС-1000

1000

РВС-2000

2000

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Номинальная вместимость, м

Пределыдопускаемойотносительной

погрешности вместимости резервуара

(геометрический метод), %

±0,2

Таблица 3 - Метрологические характеристики

Наименование

характеристики

РВС-5000

РВСП-5000

5000

Значение

РВС-10000

РВСП-10000

10000

РВС-20000

РВСП-20000

20000

Номинальная вместимость, м

Пределыдопускаемойотносительной

погрешности вместимости резервуара

(геометрический метод), %

±0,1

Значение

Таблица 4 - Основные технические характеристики

Наименование характеристики

Средний срок службы, лет, не менее

Условия эксплуатации:

- температура окружающего воздуха,

- атмосферное давление, кПа

от -50 до +55

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5

Наименование

1 Резервуар вертикальный стальной цилиндрический РВС (РВСП)

2 Паспорт

3 Градуировочная таблица

Количество

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные

цилиндрические. Методика поверки».

Основные средства поверки:

-рулеткаизмерительнаяметаллическаяР20Н2Г(регистрационныйномер

в Федеральном информационном фонде 43611-10);

- рулетка измерительная металлическая (регистрационный номер в Федеральном

информационном фонде 22003-07), диапазон измерений 0-30 м;

- линейка измерительная металлическая (регистрационный номер в Федеральном

информационном фонде 20048-00), диапазон измерений 0-500 мм;

- толщиномер ультразвуковой Булат-1М (регистрационный номер в Федеральном

информационном фонде 21391-01);

Лист № 9

Всего листов 9

- нивелир оптический с компенсатором RGK N-32 (регистрационный номер

в Федеральном информационном фонде 46965-11);

- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер

в Федеральном информационном фонде 303-91).

Допускается применять не указанные в перечне средства поверки, обеспечивающие

определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методиках (методах) измерений

МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе

магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.

ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным

методом статических измерений. Регистрационный номер ФР.1.29.2005.01611.

Нормативные и технические документы, устанавливающие требования к резервуарам

вертикальным стальным цилиндрическим РВС-400, РВС-1000, РВС-2000, РВС-5000,

РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема

жидкости».

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика

поверки».

Техническая документация ПАО «Транснефть».

Изготовитель

Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)

ИНН 7706061801

Адрес: 119180, г. Москва, ул. Большая Полянка, д.57

Телефон: (495) 950-81-78, факс: (495) 950-89-00

Е-mail:

transneft@ak.transneft.ru

Заявитель

Общество с ограниченной ответственностью «Научно-исследовательский институт

транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)

Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А

Телефон: (495)950-8667, факс: (495)950-8297

Е-mail:

niitnn@niitnn.transneft.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а

Телефон: (843) 272-70-62, факс (843) 272-00-32

Е-mail:

office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений

в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
65608-16	Мерники металлические технические шкальные 1-го класса вертикальные	Нет данных	ОАО "Салаватнефтемаш", г.Салават	1 год	Перейти
67880-17	Резервуары вертикальные стальные цилиндрические	РВС-200, РВС-1000, РВС-2000, РВСП-1000	АО "Газпромнефть-Терминал", г.Новосибирск	5 лет	Перейти
759-72	Нормалемеры цилиндрические зубчатых колес	БВ-5046	ОА "Измерон", г.С.-Петербург	Нет данных	Перейти
77324-20	Резервуары стальные горизонтальные цилиндрические	РГС-50, РГС-60	Жуковские мастерские трест "Стальконструкция", г.Жуковский	5 лет	Перейти
73321-18	Резервуары стальные вертикальные цилиндрические теплоизолированные	РВСт-3000	АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов	5 лет	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуРезервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000ГРСИ 66352-16

Заказать поверку
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000
ГРСИ 66352-16
