Резервуары стальные вертикальные теплоизолированные РВС-10000, ГРСИ 66322-16
Номер госреестра:
66322-16
Наименование СИ:
Резервуары стальные вертикальные теплоизолированные
Обозначение типа:
РВС-10000
Производитель:
ООО "Глазовский завод "Химмаш", г.Глазов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 86, 87.1, 87.2
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64814
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные теплоизолированные РВС-10000
Назначение средства измерений
Резервуары стальные вертикальные теплоизолированные РВС-10000 предназначены
для измерения объема и массы, а также приема, хранения и отпуска нефтепродуктов
Описание средства измерений
Типрезервуара-стальнойвертикальныйтеплоизолированныйноминальной
вместимостью 10000 м
3
.
Резервуарыпредставляютсобойстальныесосудыцилиндрическойформы
с тепло-изолированным покрытием.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные теплоизолированные РВС-10000 (№№ 86, 87.1,
87.2) расположены на Комплексе по перевалке и фракционированию стабильного газового
конденсата и продуктов его переработки мощностью 6,0 млн. тонн в год в Морском торговом
порту Усть-Луга ООО «НОВАТЭК - Усть-Луга».

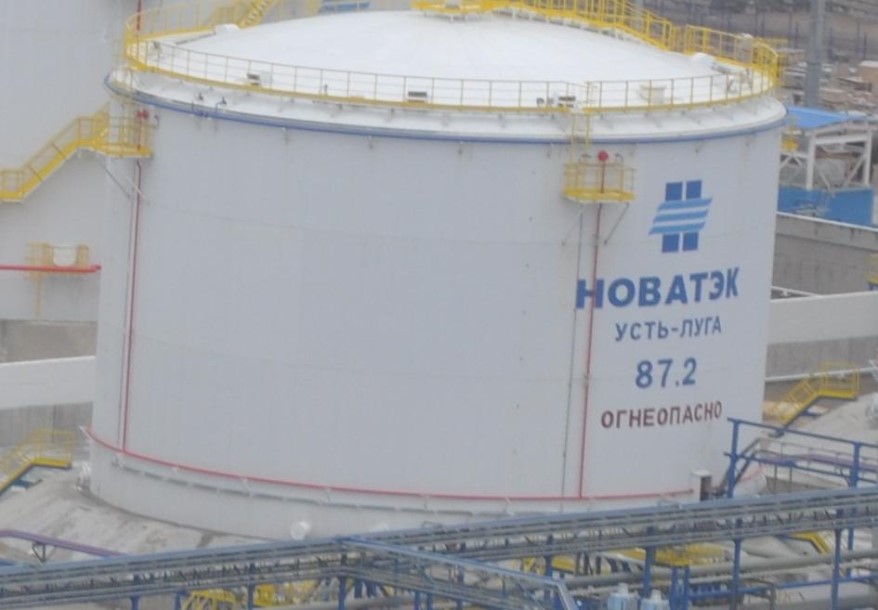

Рисунок 1 - Общий вид резервуара стального вертикального
теплоизолированного РВС-10000
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
10000
± 0,10
Таблица 1 - Метрологические характеристики
Номер резервуара РВС-10000
87.187.2
Наименование параметра
86
Номинальная вместимость,
м
3
Пределы допускаемой отно-
сительной погрешности
вместимости, %
25
от - 42 до + 34
Таблица 2 - Технические характеристики
Наименование параметра
86
Номер резервуара РВС-10000
87.187.2
28500 28500
22850 22850
Габаритные размеры:
- диаметр резервуара, мм28500
- высота резервуара, мм22850
Средний срок службы, лет,
не менее
Условия эксплуатации:
Температура измеряемой
среды, °С
Атмосферное давление, кПа
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Наименование
Обозначение
3
РВС-10000
3
РВС-10000
Таблица 3 - Комплектность средств измерений
Количество,
шт.
Резервуар стальной вертикальный теплоизоли-
рованный
Резервуар стальной вертикальный теплоизоли-
рованный. Паспорт.
Градуировочная таблица
3
Поверка
осуществляется по документу МП 0462-7-2016 «Инструкция ГСИ Резервуары стальные
вертикальные теплоизолированные. Методика поверки», утвержденному ФГУП «ВНИИР»
09.09.2016 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м
(регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой A1207 с диапазоном измерений от 0,8 до 30 мм,
с пределами допускаемой погрешности ± 0,1 мм (регистрационный номер ФИФ 21702-01);
- тахеометр электронный типа Leica TS60 I (регистрационный номер ФИФ 61950-15).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу резервуара
в месте подписи поверителя.
Сведения о методиках (методах) измерений
ГСИ«Массанефтепродуктов.Методикаизмерениймассынефтепродуктов
в резервуарном парке комплекса по перевалке и фракционированию конденсата газового
стабильного ООО «НОВАТЭК - Усть-Луга».
Свидетельство об аттестации методики (метода) измерений №396/2550-(01.00250-2008)-2013.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным вертикальным теплоизолированным РВС-10000
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений
объема жидкости»
2 ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия»
3 МП 0462-7-2016 «Инструкция ГСИ Резервуары стальные вертикальные теплоизо-
лированные. Методика поверки»
4 Техническая документация ООО «НОВАТЭК - Усть-Луга»
Изготовитель
ООО «Глазовский завод «Химмаш»
ИНН 1829007218
Юридический адрес: 427620, Удмуртская Республика, г. Глазов, Химмашевское шоссе, д. 9
Тел./факс: (34141) 3-70-60/ (34141) 3-64-40
E-mail:
Заявитель
Общество с ограниченной ответственностью «НОВАТЭК - Усть-Луга»
ИНН 4707026057
Юридическийадрес:188477,РоссийскаяФедерация,Ленинградскаяобласть,
Кингисеппский район, деревня Вистино, ул. Школьная, д 5
Тел/факс: (81375) 6-10-01/ (81375) 6-10-45
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон/факс: (843) 272-70-62/ (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
