Номер госреестра:
66315-16
Наименование СИ:
Пробник высокочастотный
Обозначение типа:
U1818A
Производитель:
Фирма "Agilent Technologies, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ US49460327
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64807
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пробник высокочастотный U1818A
- пробник) предназначен для
удобную для дальнейшего их
Назначение средства измерений
Пробник высокочастотный U1818A (далее по тексту
измерений и преобразования сигналов ВЧ и СВЧ в форму,
использования измерительными приборами.
Описание средства измерений
Конструктивно пробник состоит из корпуса, в который с одной стороны вмонтирован
контактный элемент, соединенный непосредственно с высокочастотным усилителем. Питание
усилителя обеспечивается блоком стабилизатора, на коаксиальный разъём типа N которого,
выводится выходной сигнал пробника.
Принцип действия пробника основан на усилении высокочастотных сигналов
контролируемой электрической цепи и их передаче на входы измерительных приборов.
Пробник используется с различными типами анализаторов цепей, анализаторов спектра,
частотомерами и осциллографами при контроле параметров, настройке и ремонте СВЧ
аппаратуры.
По условиям эксплуатации пробник удовлетворяет требованиям группы 3 по
ГОСТ 22261-94 с диапазоном рабочих температур от плюс 15 до плюс 25 ˚С и относительной
влажностью окружающего воздуха от 50 до 80 % при температуре плюс 25 ˚С без предъявления
требований по механическим воздействиям.
Общий вид пробника приведен на рисунке 1.
Общий вид пробника с указанием мест пломбировки от несанкционированного доступа,
нанесения знака утверждения типа и знака поверки приведены на рисунке 2.

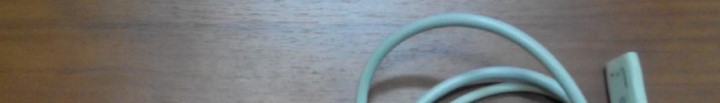

Рисунок 1 - Общий вид пробника
Лист № 2
Всего листов 3

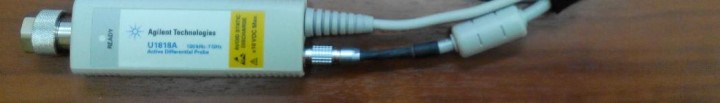

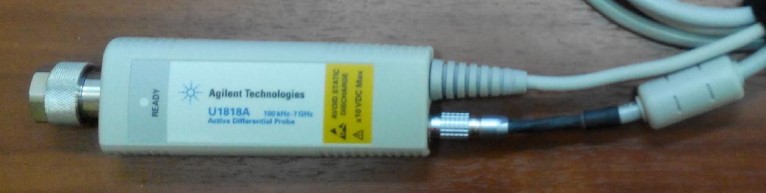

Рисунок 2 - Общий вид пробника с указанием мест пломбировки
и нанесения знака утверждения типа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1 и 2.
±1,5
Значение характеристики
от 0,1 до 7000
14
Таблица 1 - Метрологические характеристики
Наименование параметра или характеристики
Диапазон частот, МГц
Верхний предел измерений мощности, дБм
Пределы допускаемой погрешности измерений мощности,
вызванной неравномерностью частотной характеристики, дБ
1385×40×26
Значение
0,17
Таблица 2- Основные технические характеристики
Наименование характеристики
Масса, кг, не более
Габаритные размеры (длинна × ширина × высота), мм, не
более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре 25 ˚С, %
- атмосферное давление, кПа (мм рт. ст.)
от +15 до +25
от 50 до 80
от 96 до 104 (от 720 до 780)
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус пробника в виде наклейки.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Обозначение
U1818A
Таблица 3 - Комплектность средства измерений
Наименование
Пробник высокочастотный
Комплект делителей и принадлежностей
Паспорт
Методика поверки
Кол-во, шт.
1
1
1
1
Место нанесения знака утверждения типа
Места пломбировки
Место нанесения знака поверки
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 66315-16 «Инструкция. Пробник высокочастотный U1818A
фирмы «Agilent Technologies, Inc.», США. Методика поверки», утвержденному руководителем
ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 29.05.2015 г.
Основное средство поверки:
- анализатор электрических цепей векторный Agilent E5071C (рег. № 37231-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус высокочастотного усилителя в виде наклейки и в
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к пробнику
высокочастотному U1818A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация фирмы «Agilent Technologies, Inc.», США
Изготовитель
Фирма «Agilent Technologies, Inc.», США
Адрес: 5301 Stevens Creek Blvd Santa Clara, CA 95051 United States
Телефон: +1-800-227-9770, факс: +1 866-497-1134
Заявитель
Закрытое акционерное общество «Научное оборудование» (ЗАО «Научное оборудование»)
Адрес: 630128, г. Новосибирск, ул. Инженерная, д. 4а, офис 212
Телефон (факс): +7 (383) 330-82-95
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
