Течеискатели масс-спектрометрические гелиевые VS, ГРСИ 66313-16
Номер госреестра:
66313-16
Наименование СИ:
Течеискатели масс-спектрометрические гелиевые
Обозначение типа:
VS
Производитель:
Фирма "Agilent Technologies Bayan Lepas Free", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64804
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Течеискатели масс-спектрометрические гелиевые серии VS
Назначение средства измерений
Течеискатели масс-спектрометрические гелиевые серии VS (далее по тексту -
течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего
контроля герметичности, обнаружения мест нарушения герметичности различных систем и
объектов, допускающих откачку внутренней полости, заполнение гелием или смесью газов,
содержащих гелий.
Описание средства измерений
Течеискатель представляет собой комплексную систему для поиска и/или измерения
размеров течей внутрь или наружу какого-либо устройства или емкости. Обнаружение течей
происходит, когда индикаторный газ (гелий) вводится в испытуемый компонент, который
соединен с системой течеискателя. Гелий, поступающий из испытуемого компонента, проходит
сквозь систему, его парциальное давление измеряется, а результаты отображаются на
измерительном устройстве.
Принцип работы течеискателя заключается в ионизации газов в вакууме и их
ускорения под действием перепада напряжения и магнитного поля. Ионы гелия отделяются и
собираются (достигают ионного коллектора), а полученный в результате ионный ток
усиливается и отображается на измерительном устройстве или дисплее.
Конструктивно течеискатель состоит из следующих компонентов: спектрометра,
настроенного на выявление массы гелия; вакуумной системы для поддержания низкого
давления в спектрометре; механического насоса для вакуумирования испытуемого экземпляра;
клапанов, обеспечивающих переход к различным этапам цикла обнаружения течи (откачка,
тестирование, вентилирование); усилителя и электронных устройств, контролирующих
выходнойсигналспектрометра;источниковэлектропитанияиоргановуправления,
контролирующих последовательность работы клапанов, схемы защиты и т.д.; креплений,
с помощью которых испытуемый компонент крепится к течеискателю, пульта оператора
(ЖК-дисплей с сенсорной панелью и двумя аппаратными кнопками: TEST и VENT).
Поиск течей осуществляется как в ручном, так и в автоматическом режиме с целью
повышения скорости тестирования. Также в течеискателях реализован режим поиска течей
способом щупа.
Гелий подается в потенциальное место утечки с помощью распылительного зонда или
посредством изолирования предполагаемого участка. При наличии места нарушения
герметичности, атомы гелия попадают в масс-спектрометрический анализатор.
Течеискатель имеет функцию обнуления фонового уровня. Эта функция исключает
зарегистрированныйфоновыйсигнал,позволяяизмерятьтолькореальнуюскорость
(интенсивность) утечки. Функция обнуления позволяет проводить испытание с уровнем
чувствительности, расположенным ниже фонового уровня системы.
Течеискатели имеют 8 модификаций отличающихся конфигурацией, расположением и
типом насоса для откачки испытуемого экземпляра. Модель PR02 оснащена внутренним
механическим насосом DS-42, модель PD03 оснащена внутренним спиральным насосом
IDP-3, модели MD30, BD30 оснащаются внешним спиральным насосом TS620, модели MR15,
MD15, BR15, BD15 оснащаются внешним спиральным насосом IDP-15.
Модели MR15, MD30 и MD15 оснащены дополнительной двухколесной тележкой.
По дополнительному заказу течеискатель может быть оборудован беспроводным
дистанционным управлением посредством установки в корпус течеискателя платы модуля
беспроводной связи и беспроводного пульта дистанционного управления, который позволяет
управлять работой до 10 течеискателей на расстоянии до 100 м, путем выбора MAC-адреса.
Лист № 2 Trial
листов 5
Пломбировка корпуса течеискателя не предусмотрена.
Внешний вид течеискателей приведен на рисунках 1 и 2.

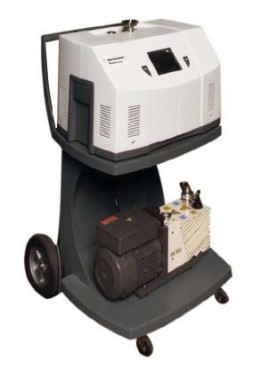

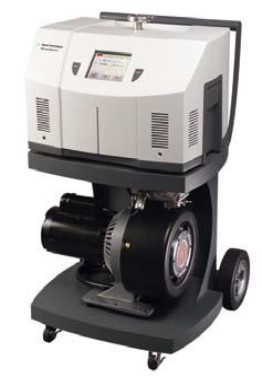

Рисунок 2 - Внешний вид течеискателей моделей MR15, MD30 и MD15
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное
изготовителем специально для решения задач измерения потоков гелия при проведении
неразрушающего контроля герметичности, обнаружения мест нарушения герметичности
различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием,
либо смесью газов, содержащих гелий.
ПО выполняет следующие функции:
-
управление работой вакуумной системой течеискателя (работой вакуумных насосов,
клапанов);
-
управлениеработоймасс-спектрометрическогоанализатора(определение
чувствительности, настройка на пик гелия);
-
прием,обработкаиотображениеизмерительнойинформацииотмасс-
спектрометрического анализатора;
-
формирование выходных сигналов, передача их на ЖК-дисплей течеискателя и ПК;
-
автоматическая диагностика состояния течеискателя.

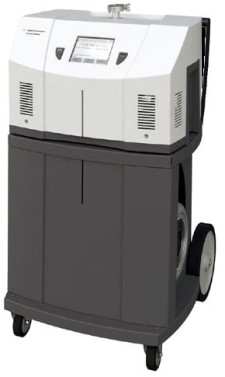

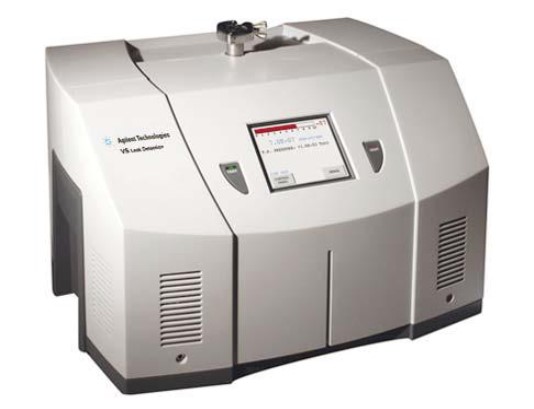

Рисунок 1 - Внешний вид течеискателей моделей
PR02, PD03, BD15, BR15, BD30
место
знака
поверки
Лист № 3
Всего листов 5
Идентификационные данные встроенного программного обеспечения представлены в
таблице 1.
Номер версии (идентификационный номер) ПО
не ниже LD03.12
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
LeakDetector
Цифровой идентификатор ПО
-
Информация о версии ПО доступна через меню прибора: номер версии отображается
на ЖК-дисплее.
Влияние встроенного ПО течеискателей учтено при нормировании метрологических
характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений
течеискателей - средний в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
от 5
×
10
-13
до 1
×
10
-5
от 5
×
10
-13
до 1
×
10
-1
от 1
×
10
-10
до 1
×
10
-1
Таблица 2 - Метрологические и технические характеристики течеискателей
Значения характеристики для модификации
Наименование характеристики
PR02
PD03BD15MD15BR15MR15BD30MD30
Диапазон измерений потока газа
в вакууме по входу
течеискателя, Па·м
3
/с*
Диапазон показаний потока газа
в вакууме по входу
течеискателя, Па·м
3
/с
Диапазон показаний потока газа
в вакууме при работе способом
щупа, Па
×
м
3
/с
Пределы допускаемой
относительной погрешности
измерений, % от измеряемой
величины (где Q
нпи
- нижний
предел измерений Q
изм
-
значение измеренного потока,
Па·м
3
/с)
- в режиме FINE TEST:
- в режиме TEST:
±(0,30 + Q
нпи
/Q
изм
)·100
±50
Лист № 4
Всего листов 5
Наименование характеристики
3,0
от 198 до 242
2760
15000
Окончание таблицы 2
Значения характеристики для модификации:
PR02 PD03 BD15 MD15 BR15 MR15 BD30 MD30
Время установления выходного
сигнала, мин, не более
Параметры электропитания сети
переменного тока, В
Потребляемая мощность, В
×
А, не
более
Габаритныеразмеры,мм,
не более
длина401
ширина575
высота425
622
589
1043
Масса, кг, не более3840859875858396
Средняя наработка до
метрологического отказа, ч
Средний срок службы, лет
8
от 15 до 30
80
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность, %,
- атмосферное давление, кПа
от 84 до 106,7
* Производная единица величины потока газа в вакууме Па∙м
3
/с образована в соответствии с
п.5.2.1. ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения
состояния идеального газа
Знак утверждения типа
наносится на корпус течеискателя методом наклейки или иным методом и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплект поставки
Наименование частей
Течеискатель соответствующей модификации
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
- 1 шт.
РЭ1 экз.
МП 231-0036-20161 экз.
Поверка
осуществляется по документу МП 231-0036-2016 «Течеискатели масс-спектрометрические
гелиевые серии VS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
22.08.2016 г.
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы потока газа в вакууме
в диапазоне 10
-12
- 1 Па∙м
3
/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10
-12
до 10
-9
Па·м
3
/с
не более (0,1 - 0,015); в диапазоне свыше 10
-9
до 1 Па·м
3
/с не более 0,015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус течеискателя, если это позволяют условия
эксплуатации и (или) на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к течеискателям
масс-спектрометрическим гелиевым серии VS
ГОСТ28517-90«Контрольнеразрушающий.Масс-спектрометрическийметод
течеискания. Общие требования».
ГОСТ Р 53177-2008«Вакуумнаятехника.Определениехарактеристикмасс-
спектрометрического метода контроля герметичности».
Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
Изготовитель
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел: +60 4-680 3888
E-mail:
Web-сайт:
Заявитель
ООО «Аджилент Технолоджиз»
ИНН 7705304064
Адрес: 115054, Москва, Космодамианская набережная, дом 52, строение 1
Тел: +7 (495) 664-73-00, факс: +7 (495) 664-73-01
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63802-16 | Хромато-масс-спектрометры газовые переносные | Griffin 460 GC/MS | Фирма "FLIR Detection Inc.", США | 1 год | Перейти |
| 33657-06 | Детекторы масс-спектрометрические для жидкостных хроматографов | LCT-Premier, Q-TOF Micro, Q-TOF Premier, MALDI-Micro MX | Фирма "Waters Corporation", США | 1 год | Перейти |
| 3783-73 | Масс-спектрометры | МИ-1201 У4.2 | П/я В-2613, Украина, г.Сумы | Нет данных | Перейти |
| 8615-82 | Масс-спектрометры | МС7302 | Нет данных | Нет данных | Перейти |
| 22810-02 | Масс-спектрометры с индуктивно связанной плазмой | X Series | Фирма "Thermo Elemental", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
