Установка фотоколориметрическая измерительная Нет данных, ГРСИ 66263-16
Номер госреестра:
66263-16
Наименование СИ:
Установка фотоколориметрическая измерительная
Обозначение типа:
Нет данных
Производитель:
ФГБОУ ВПО "Мордовский государственный университет им.Н.П.Огарева", г.Саранск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64752
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка фотоколориметрическая измерительная
- установка)
температуры;
Назначение средства измерений
Установка фотоколориметрическая измерительная (далее по тексту
предназначена для измерения светового потока; коррелированной цветовой
координат цветности в системах XYZ (1931), uv (1960), u’v’ (1976).
Описание средства измерений
Принципдействияустановкиоснованнаопределениимощностиизлучения
посредством измерения абсолютной спектральной плотности излучения, интегрировании её и
нахождении полной мощности излучения, попадающей на фотометрическую площадку - торец
оптоволоконного ввода, связанного со спектрометром и ПЗС-линейкой. Световой поток
определяется как произведение мощности излучения на люмен-эквивалент, который в свою
очередь вычисляется как интеграл перекрытия распределения спектральной плотности
излучения и относительной спектральной световой эффективности для дневного зрения.
Все вычисления производятся автоматически
Установка фотоколориметрическая измерительная состоит из фотометрического шара
OL IS-7600, многоканального спектрорадиометра OL 770VIS/NIR, вспомогательной лампы
AUX LAMP A180 с источником питания OL410-200.
Фотометрический шар OL IS-7600 - металлическая сфера диаметром 1950 мм,
состоящая из двух отдельных полушарий, двух портов выхода, дополнительного порта лампы,
и внутреннего крепления патрона лампы. Оба полушария легко разъединяются для облегчения
установки и замены лампы или частей крепежа.75-дюймовый диаметр сферы может вместить
лампу размером до 60-дюймов в длину с максимальной мощностью 200000 люмен. Перед
выходным отверстием сферы, а также перед вспомогательной лампой внутри сферы
установлены защитные экраны, позволяющие исключить попадание любого прямого
излучения. В шаре предусмотрена система охлаждения, состоящая из двух вентиляторов и двух
вентиляционных отверстий. Внутренняя поверхность и перегородки каждого полушария
покрыты высококачественным отражающим материалом Optolon 2.
Многоканальный спектрорадиометр OL 770VIS/NIR - приемник излучения от сферы,
которое поступает через волоконный световод. Спектрорадиометр состоит из спектрографа с
вогнутой дифракционной решеткой, термоэлектрически охлаждаемой ПЗС матрицы, источника
питания, электронной схемы управления и передачи данных через порт RS 232.
ИсточникпитанияOL410-200-высокоточныйисточникпостоянноготока
со следующими характеристиками: максимальная выходная мощность 200 Вт; погрешность
установки выходного тока ±0,02%. Он обеспечивает плавное включение и выключения
нагрузки.
Лист № 2
Всего листов 7

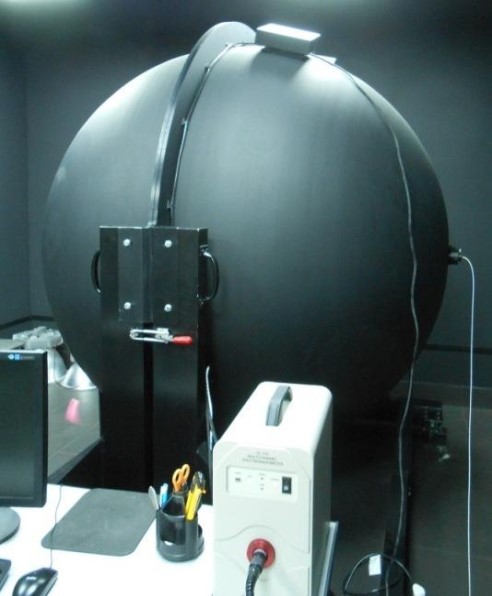

Рисунок 2 - Общий вид фотометрического шара OL IS-7600
с указанием места нанесения маркировки
Место нанесения
маркировки

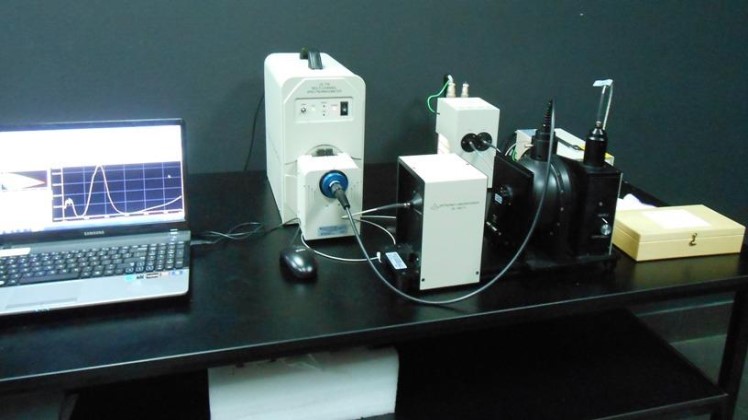

Рисунок 1 - Общий вид установки фотоколориметрической измерительной
Спектрорадиометр
OL 770VIS/NIR
Лампа AUX LAMP A180
Лист № 3
Всего листов 7

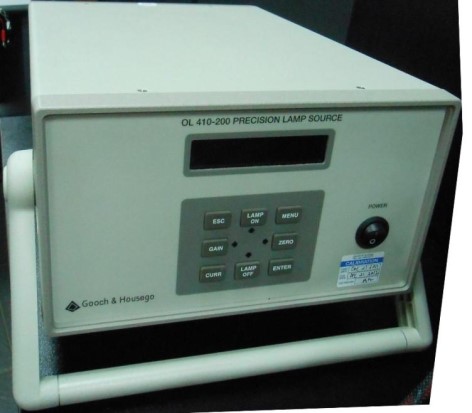

Рисунок 3 - Общий вид источника питания ламп OL410-200
с указанием мест пломбирования и нанесения маркировки

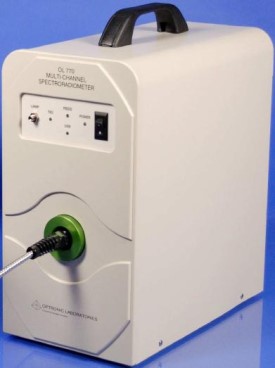

Рисунок 4 - Общий вид спектрорадиометра OL 770VIS/NIR
с указанием мест пломбирования, нанесения маркировки и знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав установки фотоколоримет-
рической измерительной, выполняет функции отображения на экране управляющего
компьютера информации в удобном для оператора виде, а также задания условий измерений.
ПО разделено на две части. Метрологически значимая часть программного обеспечения
установки представляет программный продукт «OL 770 Application» и прошита в памяти
спектрорадиометра OL 770VIS/NIR. Интерфейсная часть ПО представляет программный
Место
пломбирования
Место
пломбирования
Место нанесения
маркировки
Место нанесения
маркировки
Место нанесения
знака поверки
Лист № 4
Всего листов 7
продукт «PCS Rad Application Software», запускается на управляющем компьютере и служит
для отображения, обработки и сохранения результатов измерений.
Программное обеспечение имеет 2 режима безопасности:
- режим администратора: имеет доступ к редактированию программы измерения, но не
самого ПО, и защищен паролем;
- режим пользователя: имеет доступ только к запуску составленной администратором
программы измерений и выводу отчетной документации, и защищен вводом пароля и именем
пользователя.
Доступкпрограммномуобеспечениюисключенпаролемнакомпьютере,
обеспечивающим защиту от изменения метрологически значимых данных.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
Значение
OL 770 Application
5.0.3 и выше
--
Программное обеспечение размещается в энергонезависимой памяти спектрорадиомет-
ра OL 770VIS/NIR и персонального компьютера. Несанкционированный доступ к программно-
му обеспечению исключён посредством ограничения прав учетной записи пользователя,
а также наличием логина и пароля.
Установка обновленных версий ПО допускается только представителями предприятия -
изготовителя.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
представлены в таблице 2.
Наименование характеристики
±9
±0,002
±25
Таблица 2
Значение
характеристики
от 0,01 до 100000,00
от 8 до 2300
от 0,0039 до 0,7347
от 0,0048 до 0,8338
от 1500 до 10000
Метрологические характеристики
Диапазон показаний светового потока, лм
Диапазон измерения светового потока, лм
Пределы допускаемой относительной погрешности измерения
светового потока, %
Диапазон измерения координат цветности
x
y
Пределы допускаемой абсолютной погрешности измерения коор-
динат цветности Δx = Δy
Диапазон измерения коррелированной цветовой температуры, К
Пределы допускаемой абсолютной погрешности измерения кор-
релированной цветовой температуры, К
Технические характеристики
Спектральный диапазон, нм
Шаг сканирования, нм
от 380 до 1100
0,75
Лист № 5
Всего листов 7
Наименование характеристики
Значение
характеристики
0,986
Ø2×2160×2340
1840×3360
´
3300
2380×1370×3560
Ø3
´
3000
Ø0,5
´
28×81
Ø1,5
´
28×81
Ø3
´
28×81
290
10,2
9,8
220±10
50
16
Коэффициент отражения внутренней поверхности шара, не менее
Габаритные размеры основных составных частей, мм, не более:
- фотометрический шар 2,0м
- спектрорадиометр
- источник питания OL-410-200 для эталонной лампы
- оптоволоконный кабель 770-7G-3.0
- диафрагма
- диафрагма
- диафрагма
Масса основных составных частей, кг, не более:
- фотометрический шар
- спектрорадиометр
- источник питания OL-410-200 для эталонной лампы
Электропитание осуществляется от сети переменного тока с:
электропитанием, В
частотой, Гц
Потребляемый ток, А, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +23 до +27
от 45 до 80
от 84
до
107
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус
фотометрического шара OL IS-7600 рядом методом наклеивания.
Комплектность средства измерений
Перечень основного и дополнительного оборудования приведен в таблице 3.
1
1
Количество, шт.
Таблица 3
Наименование
Установка фотоколориметрическая измерительная зав.номер 001,
состоящая из:
- фотометрический шар OL IS-7600 сер.номер 75436854
- многоканальный спектрорадиометр OL 770 VIS/NIR сер.номер
11414163
- источник питания для вспомогательной лампы OL410-200
сер.номер 85426797
- вспомогательная лампа AUX LAMP A180 сер.номер 98563245
- оптоволоконный кабель 770-7G-3.0 сер.номер 11414163
- арматура для крепления ламп сер.номер 87496354
- диафрагмы сер.номер 85234712
Персональный компьютер
CD-диск с программным обеспечением
Руководство по эксплуатации
Методика поверки
1
1
1
3
3
1
1
1
1
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 075.М4-15 «Государственная система обеспечения единства
измерений.Установкафотоколориметрическаяизмерительная.Методикаповерки»,
утвержденному ФГУП «ВНИИОФИ» 15 мая 2015 г.
Основные средства поверки:
1Наборполупроводниковыхизлучателей(XLD-AC1X01-000-11-ROY,
XLD-AC1X01-000-11-RED,XLD-AC1X01-000-11-WHS, XLD-AC1X01-000-11-GRN;
ЭТИС-1-4500) из состава Государственного вторичного эталона единицы светового потока
непрерывного излучения в диапазоне от 8 до 2300 лм по ГОСТ 8.023-2014
Основные метрологические характеристики:
Диапазон измерения светового потока: от 8 до 2300 лм
Пределы допускаемой относительной погрешности измерений светового потока:
±0,5 %.
2Наборполупроводниковыхизлучателей(G1(XLD-AC1X01-000-11-GRN);
W1(XLD-AC1X01-000-11- WHS); R2(XLD-AC1X01-000-11- RED); B2(XLD-AC1X01-000-11- ROY))
из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5
до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах
от 0,0039 до 0,7347 для x и от 0,0048 до 0,8338 для у по ГОСТ 8.205-2014
Основные метрологические характеристики:
Диапазон измерения координат цветности: х = от 0,0039 до 0,7347, у = от 0,0048
до 0,8338;
Пределы допускаемой абсолютной погрешности измерений координат цветности:
S
x
å
= 0,0007; S
y
å
= 0,0006.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знакповеркинаноситсянапереднююпанелькорпусаспектрорадиометра
OL 770VIS/NIR из состава установки (место нанесения указано на рисунке 4)
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке фотоколориметри-
ческой измерительной
1 ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений световых величин непрерывного
и импульсного излучений».
2 ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений координат цвета и координат
цветности».
Изготовитель
Федеральное государственное бюджетное образовательноеучреждение высшего
профессионального образования «Мордовский государственный университет им. Н.П. Огарева»
(ФГБОУ ВПО «МГУ им. Н.П. Огарёва»)
Адрес: 430005, Республика Мордовия, г. Саранск, ул. Большевистская, д. 68
Телефон: (8342) 24-37-32, 24-48-88
Факс: (8342) 47-29-13
E-mail:
ИНН 1326043499
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 68968-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала "Свердловский" ПАО "Т Плюс" Нижнетуринская ГРЭС | Нет данных | Филиал "Свердловский" ПАО "Т Плюс", г.Екатеринбург | 4 года | Перейти |
| 56198-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Зеленый угол" | Нет данных | ООО "Телекор ДВ", г.Хабаровск | 4 года | Перейти |
| 44656-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) Торгово-развлекательного центра ЗАО "ДОРИНДА" | Нет данных | ЗАО "ОВ", г.С.-Петербург | 4 года | Перейти |
| 62645-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кратер" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 34351-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс НПС "Шаим-2" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
