Аппараты высоковольтные испытательные АВИЦ, ГРСИ 66233-16
Номер госреестра:
66233-16
Наименование СИ:
Аппараты высоковольтные испытательные
Обозначение типа:
АВИЦ
Производитель:
ООО "ПК "Высоковольтные технологии", г.Волгоград
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64721/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 1346 от 19.06.2017 г.,
№ 2353 от 04.10.2019 г.)
Аппараты высоковольтные испытательные АВИЦ
Назначение средства измерений
Аппараты высоковольтные испытательные АВИЦ (далее - аппараты) предназначены для
воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы
переменного тока промышленной частоты.
Описание средства измерений
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое
напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление
этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего
сглаживающего конденсатора.
Аппарат состоит из блока высоковольтного и блока управления.
Блок управления с помощью кабеля соединяется с блоком высоковольтным.
Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного
напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с
электроприводом,элементыкоммутации,схемупитанияимодульуправления.
Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения,
регулирования и отключения высокого напряжения, вычисляет средние и амплитудные
значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование
выходногонапряженияи тока,поступающих отвысоковольтного делителяи
токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП,
установленного в блоке высоковольтном.
Блок высоковольтный содержит высоковольтный трансформатор, выходы которого
через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод
высоковольтноготрансформаторазаземлёнчерезтокоизмерительныйрезистор.К
высоковольтному выводу подключен делитель высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а
также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и
испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку
высоковольтного трансформатора, а также с помощью штанги переносного заземления (в
комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок
высоковольтный выполнен в виде бака, заполненного маслом.
Аппараты выпускаются в следующих модификациях АВИЦ-70, АВИЦ-80, АВИЦ-120 и
АВИЦ-175, которые отличаются максимальным выходным напряжением и силой постоянного и
переменного тока, а также пределами допускаемой относительной основной погрешности
измерений.
Аппараты предназначены для проведении испытаний и диагностики изоляции силовых
кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других
объектов и материалов, для испытаний которых требуется высокое напряжение.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 6
Аппарат высоковольтный испытательный

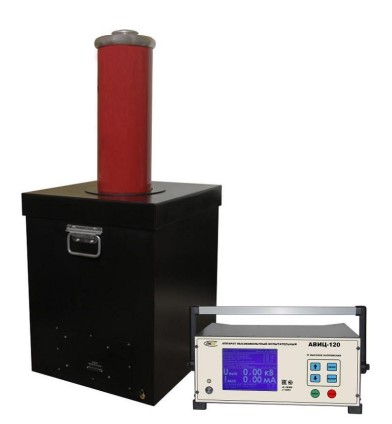

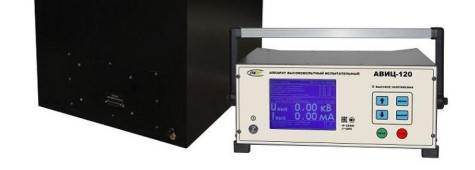

АВИЦ-120
Аппарат высоковольтный испытательный

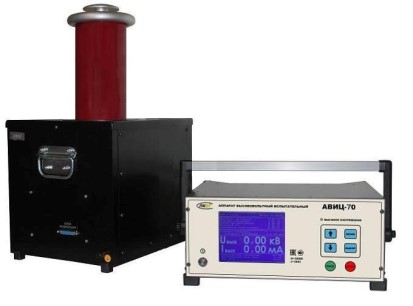

АВИЦ-70
Аппарат высоковольтный испытательный

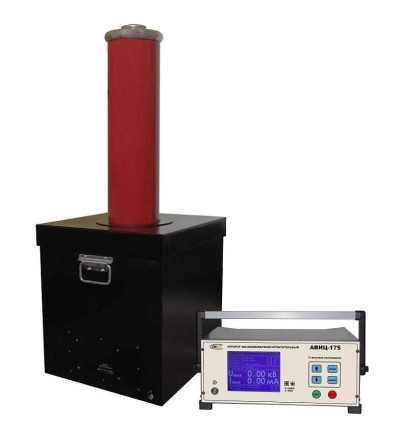

АВИЦ-175
Аппарат высоковольтный испытательный

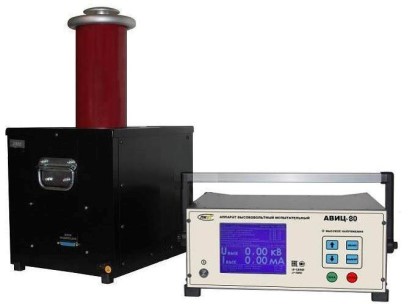

АВИЦ-80
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение
В аппаратах используется программное обеспечение (далее - ПО), решающее задачи
обработки, хранения и отображения измерительной информации. Идентификационные данные
ПО приведены в таблице 1.
ПО аппаратов хранится в микросхемах энергонезависимой памяти, запаянных на
печатной плате. Конструкция аппаратов исключает возможность несанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Место
нанесения знака
поверки
Место
пломбировки
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОavic120
Номер версии (идентификационный номер) ПО не ниже 2.11
Цифровой идентификатор ПО5E8324CA60D7DD6616DC5EB530A60727
Метрологические и технические характеристики
Значение
от 1 до 50
от 1 до 70
от 3 до 100
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения переменного тока промышленной
частоты, кВ
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификаций АВИЦ-120 и АВИЦ-175
Пределыдопускаемойотносительнойосновнойпогрешности
измерений напряжения переменного тока промышленной частоты, %
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификаций АВИЦ-120 и АВИЦ-175
±
(1,0+0,04·(50/U)-1)*
±
(1,0+0,04·(70/U)-1)*
±
(2,0+0,02·(100/U)-1)*
от 0,05 до 30,00
от 0,1 до 50,0
от 2,0 до 35,0
Диапазоны измерений силы переменного тока промышленной
частоты, мА
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификаций АВИЦ-120 и АВИЦ-175
Пределыдопускаемойотносительнойосновнойпогрешности
измерений силы переменного тока промышленной частоты, %
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификации АВИЦ-120
- для модификации АВИЦ-175
±
(2,0+0,1·(30/I)-1)**
±
(2,0+0,1·(50/I)-1)**
±
(2,0+0,2·(35/I)-1)**
±
(2,0+0,25·(35/I)-1)**
от 1,0 до 70,0
от 1,0 до 80,0
от 3,0 до 120,0
от 3,0 до 175,0
±
(1,0+0,04·(70/U)-1)*
±
(1,0+0,04·(80/U)-1)*
±
(2,0+0,2·(120/U)-1)*
±
3,0
Диапазон измерений напряжения постоянного тока, кВ
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификации АВИЦ-120
- для модификации АВИЦ-175
Пределыдопускаемойотносительнойосновнойпогрешности
измерений напряжения постоянного тока (сохраняются только при
подключении внешнего конденсатора с емкостью не менее, чем 10
нФ), %
- для модификации АВИЦ-70
- для модификации АВИЦ-80
- для модификации АВИЦ-120
- для модификации АВИЦ-175
Диапазоны измерений силы постоянного тока, мА
- для модификаций АВИЦ-70 и АВИЦ-80
- для модификации АВИЦ-120
- для модификации АВИЦ-175
от 0,05 до 15,00
от 0,1 до 15,0
от 0,1 до 12,0
Лист № 4
Всего листов 6
Значение
Наименование характеристики
Пределыдопускаемойотносительнойосновнойпогрешности
измерений силыпостоянноготока(сохраняются толькопри
подключении внешнего конденсатора с емкостью не менее, чем 10
нФ), %
- для модификаций АВИЦ-70 и АВИЦ-80
- для модификации АВИЦ-120
- для модификации АВИЦ-175
±
(2,0+0,1·(15/I)-1)**
±
(2,0+0,2·(15/I)-1)**
±
(2,0+0,25·(12/I)-1)**
±0,005
от +15 до +25
от 30 до 80
от 84 до 106
Пределы допускаемой дополнительной погрешности от изменения
температуры окружающей среды в диапазоне рабочих температур на
каждые 10
о
С, в долях от пределов допускаемой основной
погрешности
Нормальные условия применения:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
Примечание:
* U – измеренное значение, кВ
** I – измеренное значение, мА
165
300
410
Значение
220±22
50
300
550
560
1020
1180
275
430
360
460
11
13
18
26
30
75
78
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжения переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность при отсутствии тока нагрузки, В·А, не более
Габаритные размеры средства измерений, мм, не более
Блока управления
- высота
- ширина
- длина
Блока высоковольтного
- высота для АВИЦ-70
- высота для АВИЦ-80
- высота для АВИЦ-120
- высота для АВИЦ-175
- ширина для АВИЦ-70 и АВИЦ-80
- ширина для АВИЦ-120 и АВИЦ-175
- длина для АВИЦ-70 и АВИЦ-80
- длина для АВИЦ-120 и АВИЦ-175
Масса, кг, не более
- блока управления для АВИЦ-70
- блока управления для АВИЦ-80
- блока управления для АВИЦ-120 и АВИЦ-175
- блока высоковольтного для АВИЦ-70
- блока высоковольтного для АВИЦ-80
- блока высоковольтного для АВИЦ-120
- блока высоковольтного для АВИЦ-175
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
от -20 до +40
до 95 при +25
°
С
от 70 до 106,7
Лист № 5
Всего листов 6
Наименование характеристики
Средний срок службы, лет
Средняя наработка на отказ, ч
Значение
5
7000
Знак утверждения типа
наносится на лицевую панель блока управления и типографским способом на титульный лист
паспорта.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Модификация АВИЦ-70
Блок управления
Блок высоковольтный
Кабель соединительный
Паспорт
Методика поверки
Блок управления
Блок высоковольтный
Кабель соединительный
Паспорт
Методика поверки
Блок управления
Блок высоковольтный
Кабель соединительный
Паспорт
Методика поверки
Блок управления
Блок высоковольтный
Кабель соединительный
Паспорт
Методика поверки
ПКАВ.422199.008.01 1 шт.
ПКАВ.422199.008.03 1 шт.
ПКАВ.422199.003.05 1 шт.
ПКАВ.422199.008 ПС 1 экз.
Trial.1-097-2016 с 1 экз.
изменением № 2
Модификация АВИЦ-80
ПКАВ.422199.008.02 1 шт.
ПКАВ.422199.008.04 1 шт.
ПКАВ.422199.003.05 1 шт.
ПКАВ.422199.008-01 ПС 1 экз.
МП206.1-097-2016 с 1 экз.
изменением № 2
Модификация АВИЦ-120
ПКАВ.422199.003.01 1 шт.
ПКАВ.422199.003.02 1 шт.
ПКАВ.422199.003.05 1 шт.
ПКАВ.422199.003 ПС 1 экз.
МП206.1-097-2016 с 1 экз.
изменением № 2
Модификация АВИЦ-175
ПКАВ.422199.003.01-01 1 шт.
ПКАВ.422199.003.03 1 шт.
ПКАВ.422199.003.06 1 шт.
ПКАВ.422199.003-01 ПС 1 экз.
МП206.1-097-2016 с 1 экз.
изменением № 2
Поверка
осуществляетсяподокументуМП206.1-097-2016сизменением№2«Аппараты
высоковольтные испытательные АВИЦ.Методика поверки», утвержденному
ФГУП «ВНИИМС» 05 июля 2019 г.
Основные средства поверки:
Вольтметр универсальный цифровой GDM-78255A, регистрационный № 38428-08;
Делитель напряжения ДН-200э, регистрационный № 54883-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель или на свидетельство о поверке.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратам
высоковольтным испытательным АВИЦ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до
500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения постоянного тока в диапазоне ± (1 … 500) кВ
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1·10
-8
до 100 А в диапазоне частот от 1·10
-1
до
1·10
6
Гц
ГОСТ8.022-91.Государственнаясистемаобеспеченияединстваизмерений.
Государственный первичный эталон и государственная поверочная схема для средств
измерений силы постоянного электрического тока в диапазоне от 1·10 в ст. минус 16 до 30 А
ТУ4221-008-22378101-2017.АппаратывысоковольтныеиспытательныеАВИЦ.
Технические условия
Изготовитель
Обществосограниченнойответственностью«Приборостроительнаякомпания
«Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)
ИНН 3444208246
Юридический адрес: 400074, г. Волгоград, ул. Козловская, дом 71, оф.39
Телефон: +7 (8442) 95-51-06
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6582-78 | Машины универсальные испытательные | 3200 УЭ-10, 3201 УЭ-20, 3202 УЭ-100 | ГУП "Точмашприбор", г.Армавир | Нет данных | Перейти |
| 20386-11 | Машины универсальные испытательные | SP | Фирма "Zwick GmbH & Co. KG", Германия | 1 год | Перейти |
| 67805-17 | Машины универсальные испытательные | НА, НВ, НС | Фирма "Zwick GmbH & Co. KG", Германия | 1 год | Перейти |
| 66233-16 | Аппараты высоковольтные испытательные | АВИЦ | ООО "ПК "Высоковольтные технологии", г.Волгоград | 1 год | Перейти |
| 30337-05 | Аппараты измерительные для анализа кислорода | АК-М1 | ПАО "Стеклоприбор", Украина, г.Червонозаводское | Первичная поверка при вводе в эксплуатацию | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
