Измерители-регистраторы напряжений многоканальные ИР-1 Менделеевец, ГРСИ 66199-16
Номер госреестра:
66199-16
Наименование СИ:
Измерители-регистраторы напряжений многоканальные
Обозначение типа:
ИР-1 Менделеевец
Производитель:
ЗАО "ПК "Химсервис" им.А.А.Зорина", г.Новомосковск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64687
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регистраторы напряжений многоканальные ИР-1 «Менделеевец»
Назначение средства измерений
Измерители-регистраторы напряжений многоканальные ИР-1 «Менделеевец» (далее -
измерители) предназначены для измерений и регистрации напряжения постоянного тока.
Описание средства измерений
Принцип действия измерителей основан на аналогово-цифровом преобразовании
измеряемыханалоговыхвеличинсихпоследующейобработкойвстроенным
микроконтроллером.
Измеритель выполнен в виде моноблока в пластмассовом корпусе. Имеет четыре канала
измерений. Измеритель состоит из следующих модулей: модуль микроконтроллера и аналого-
цифровых преобразователей, модуль Flash-памяти емкостью не менее 4 Мбайт, панель
управления и индикации, модуль делителей, аналоговых фильтров и усилителей напряжений
постоянноготока,аккумуляторныйисточникпитания,модульпитанияизарядки
аккумуляторной батареи (АКБ), модуль связи с ПК. Для обмена информацией с ПК
используется интерфейс USB. Результаты измерений индицируются на жидкокристаллическом
(ЖК) дисплее.
В левой части корпусной коробки находятся входные разъемы: четыре разъема для
каналов 1, 2, 3, (разъем черного цвета «-» общий для трех каналов, три разъема красного цвета
«+» для каждого канала). Для канала 4 два разъема (черный «-», красный «+»).
Питание измерителей осуществляется от встроенной аккумуляторной батареи или от
внешнего адаптера.

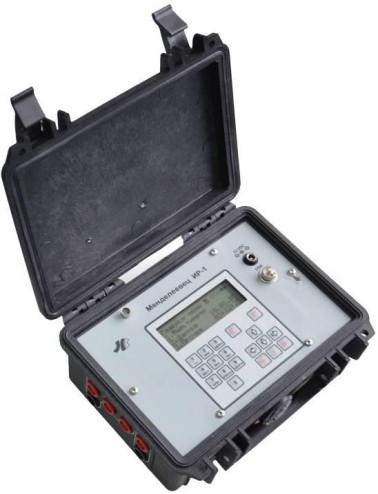

Внешний вид измерителей представлен на рисунке 1.
Рисунок 1 - Внешний вид измерителей-регистраторов напряжений
многоканальных ИР-1 «Менделеевец»
Лист № 2
Всего листов 5
Конструкция измерителей обеспечивает защиту от несанкционированного доступа к
рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита
от несанкционированного доступа осуществляется опечатыванием крепежного винта лицевой
панели.Местонанесениязнакаутверждениятипаиместапломбировкиот
несанкционированного доступа представлены на рисунках 2 и 3.
Программное обеспечение
Программное обеспечение (ПО) измерителей состоит из единого загрузочного модуля,
разделенногонауровнеязыкапрограммированиянауправляющуюпрограммуи
подпрограммные модули, осуществляющие расчет следующих величин:
- напряжения постоянного тока в диапазоне от минус 1 до плюс 1 В,
- напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В,
- напряжения постоянного тока в диапазоне от минус 100 до плюс 100 В,
- напряжения постоянного тока в диапазоне от минус 100 до плюс 100 мВ,
а также отображение, хранение и передачу измерительной информации на персональный
компьютер (ПК).
Дополнительно на 4 канале может производиться автоматический пересчет измеренных
значений напряжения постоянного тока на внешнем 75 мВ шунте в значения силы постоянного
тока.
Задание параметров для работы ПО осуществляется с помощью многоступенчатого меню.
Обработка данных, полученных ПК с измерителя, производится по специально
разработанным алгоритмам.
Обмен данными с ПК осуществляется с помощью универсальной последовательной шины
USB в режиме виртуального COM-порта.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
Менделеевец ИР-1
не ниже 6.6
отсутствует
отсутствует

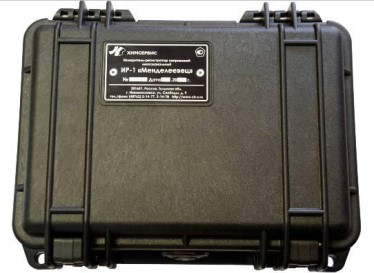

Рисунок 3 - Место пломбировки от
несанкционированного доступа
Место пломбировки от
несанкционированного доступа

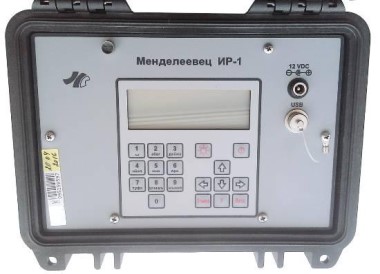

Рисунок 2 - Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 5
Защита ПО от преднамеренных изменений обеспечивается полным ограничением доступа
к метрологически значимой части ПО и измерительной информации, с помощью
опломбирования корпуса измерителя и наличием программно-аппаратного интерфейса связи,
работающего только в режиме передачи данных на ПК.
ЗащитаПОотнепреднамеренныхвоздействийобеспечиваетсяприменением
микроконтроллера с ПЗУ (постоянное запоминающее устройство) и энергонезависимой памяти
данных.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
тока
D
, В (мВ)
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение
Число каналов измерений 4
Диапазоны измерений напряжения постоянного
тока:
- канал 1, Вот -1 до +1
от -10 до +10
- канал 2, Вот -1 до +1
от -10 до +10
- канал 3, Вот -10 до +10
от -100 до +100
- канал 4, мВот -100 до +100
Пределыдопускаемойосновнойабсолютной
±
(0,003
×
U +5
×
k), где
погрешности измерений напряжения постоянного
U - установленное значение
напряжения постоянного тока,
В (мВ),
k - единица младшего разряда
Единица младшего разряда:
- для диапазона от -1 до +1 В, В0,0001
- для диапазона от -10 до +10 В, В0,001
- для диапазона от -100 до +100 В (мВ), В (мВ)0,01
Дополнительнаяпогрешность измерений
напряженияпостоянноготока, обусловленная
изменением рабочей температуры на каждые 10
°
С в
диапазонах от -10
°
С до +18
°
С включ.и св. +28
°
С
до +50
°
С включ., В (мВ), не более
0,005
×
D
Входное сопротивление каналов 1, 2, 3, МОм,
не менее10
Входное сопротивление канала 4, кОм, не менее200
Питание измерителей:
- от встроенной аккумуляторной батареи
ёмкость, мА/ч 4800
напряжение, В 3,75
- от адаптера
напряжение, В12
Лист № 4
Всего листов 5
-10
-25
+50
+60
Значение
40
10000
5
215
´
175
´
100
1,5
4
от +18 до +28
от +30 до +80
от +84 до +106
Продолжение таблицы 2
Наименование характеристики
Уровеньподавленияпромышленныхпомех
частотой 50 и 100 Гц, дБ, не менее
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Габаритные размеры (длина
´
ширина
´
высота), мм,
не более
Масса измерителя, кг, не более
Масса измерителя в упаковке, кг, не более
Нормальные условия измерений:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давления, кПа
Условия эксплуатации:
- рабочая пониженная температура, ºС
- предельная пониженная температура, ºС
- рабочая повышенная температура, ºС
- предельная повышенная температура, ºС
- относительная влажность окружающего воздуха
при температуре +25
°
С, %, не более
- атмосферное давление, кПа
95
от 84 до 106
Знак утверждения типа
наносится на шильдик методом лазерной сублимации и на титульные листы эксплуатационной
документации типографским способом.
Комплектность средства измерений
Комплект поставки измерителей приведен в таблице 3.
ХИМС.02.0131 шт.
Таблица 3 - Комплектность
НаименованиеОбозначениеКоличество
Измеритель-регистратор напряжений
многоканальный ИР-1 «Менделеевец»
Сетевой адаптер1 шт.
Автомобильный адаптер1 шт.
Измерительные провода1 компл. *
Кабель USB для передачи данных на ПК1 шт.
CD-диск с программным обеспечением1 шт. **
Руководство по эксплуатации ХИМС.02.013 РЭ1 экз.
Свидетельство о поверке1 экз.
Сумка для транспортировки1 шт.
Примечания
* комплект измерительных проводов содержит:
- 2 пары проводов (черный, красный) типа «Банан - крокодил» длиной 0,75 м и сечением
0,35 мм² (не менее) для измерения напряжений постоянного тока;
- 1 пару проводов (черный, красный) типа «Банан - U-образная клемма» длиной 0,75 м и
сечением 0,35 мм² (не менее)
** комплект программного обеспечения содержит:
- дистрибутив программы обработки данных;
- электронную версию руководства по эксплуатации
Лист № 5
Всего листов 5
Поверка
осуществляется по документу ХИМС.02.013 РЭ «Измеритель-регистратор напряжений
многоканальный ИР-1 «Менделеевец». Руко-водство по эксплуатации», раздел 4 «Методика
поверки», утвержденному первым заместителем генерального Директора - заместителем по
научной работе ФГУП «ВНИИФТРИ» 28.09.2016 г.
Основные средства поверки:
- калибратор универсальный FLUKE 9100Е, рег. № 25985-09 (диапазон воспроизведения
напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной
погрешности ±0,006 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям-
регистраторам напряжений многоканальным ИР-1 «Менделеевец»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ 4318-009-24707490-2016 Измеритель-регистратор напряжений многоканальный ИР-1
«Менделеевец». Технические условия
Изготовитель
Закрытоеакционерноеобщество«Производственнаякомпания«Химсервис»
имени А.А. Зорина» (ЗАО «Химсервис»)
ИНН 7116001422
Адрес: 301651, Российская Федерация, Тульская область, г. Новомосковск, ул. Свободы, 9
Тел. (48762)2-14-77; Факс (48762)2-14-78
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: Российская Федерация, 141570, Московская область, Солнечногорский район,
п/о Менделеево
Юридическийадрес:РоссийскаяФедерация,141570,Московскаяобласть,
Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел./факс (495) 526-63-00; E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10143-85 | Измерители механической скорости бурения | ИМС-1 | ОЗ СПКБ ВО "Союзнефтеавтоматика", Узбекистан, г.Андижан | Нет данных | Перейти |
| 4161-74 | Измерители комплексных коэффициентов передачи и отражений комбинированные | РК4-10 | П/я Г-4678 (ЗИП), г.Краснодар | Нет данных | Перейти |
| 24434-03 | Измерители крутящего момента силы цифровые | 75ХХ, 77ХХ | Фирма "Eduard Wille GmbH & Co", Германия | 1 год | Перейти |
| 21009-01 | Измерители напряженности поля малогабаритные микропроцессорные | ИПМ-101М | НПП "Доза", пос.Менделеево | 1 год | Перейти |
| 66479-17 | Регистраторы параметров электроэнергии трехфазные | Fluke 1736, Fluke 1738 | Фирма "Fluke Corporation", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
