Номер госреестра:
66165-16
Наименование СИ:
Сигнализаторы фреона
Обозначение типа:
R22 GDHC
Производитель:
Фирма "Danfoss A/S", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 041602100004, 041602100005, 041602100006, 171602100003
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64652
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы фреона R22 GDHC
Назначение средства измерений
Сигнализаторы фреона R22 GDHC предназначены для измерения объемной доли фреона
R22 (хлордифторметан, CHClF
2
) в воздухе и выдачи сигнализации о превышении установлен-
ного порогового значения.
Описание средства измерений
Сигнализаторы фреона R22 GDHC (далее - сигнализаторы) представляют собой
стационарные одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов полупроводниковый, основанный на изменении
проводимости полупроводникового чувствительного элемента при воздействии на него
молекул определяемого компонента.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в металлическом корпусе.
Способ установки - крепление на стену.
Внутри корпуса сигнализатора находятся материнская плата и плата датчика.
На материнской плате находятся разъемы для подключения питания и съема выходных
сигналов, потенциометры настройки порогов срабатывания сигнализации, кнопка сброса
сигнализации, переключатель, настраивающий адрес датчика при работе с цифровым
интерфейсом и светодиоды, свидетельствующие о наличии питания и превышении установлен-
ных порогов срабатывания сигнализации. На плате датчика находятся полупроводниковый
чувствительный элемент и потенциометры настройки нулевых показаний и чувствительности.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли определяемого компонента в воздухе;
- выдачу унифицированного нелинеаризованного аналогового сигнала по току (4-20) мА
и напряжению (0-10) В и (0-5) В в диапазоне показаний;
- выдачу цифрового сигнала, интерфейс RS 485;
- переключениеконтактоврелеисветовуюсигнализациюприсрабатывании
установленных порогов.
Сигнализаторы имеют общепромышленное исполнение и должны размещаться
в невзрывоопасных зонах помещений и наружных установок.
Степень защиты корпуса сигнализатора от доступа к опасным частям и от попадания
внешних твердых предметов и воды IP30 по ГОСТ 14254-96.
Внешний вид сигнализаторов и схема пломбирования от несанкционированного доступа
приведены на рисунках 1 и 2.
Лист № 2
Всего листов 5

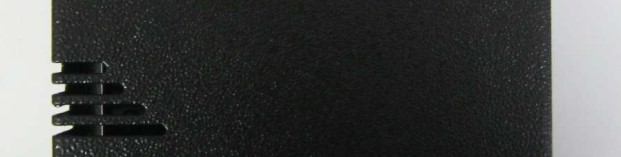

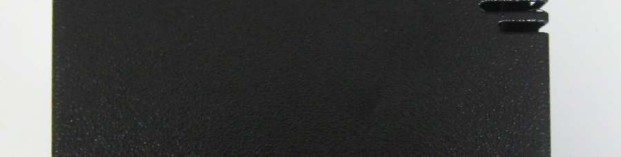

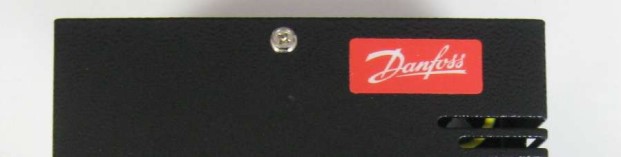

Рисунок 2 - Внешний вид сигнализатора фреона R22 GDHC, вид сбоку

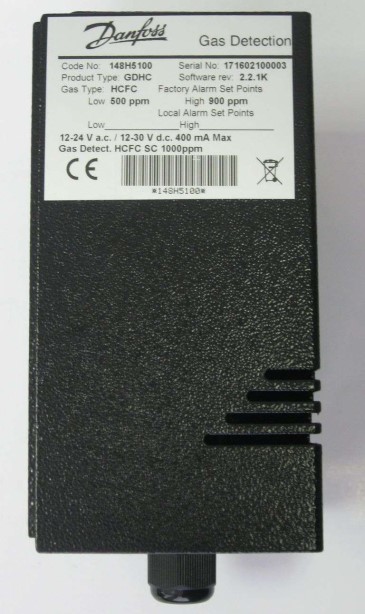

Рисунок 1 - Внешний вид сигнализатора фреона R22 GDHC, вид спереди

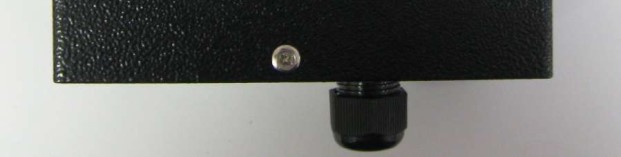

Место пломбировки от
несанкционированного
доступа
Лист № 3
Всего листов 5
Программное обеспечение
Сигнализаторы имеют встроенное ПО, разработанное изготовителем специально для
решения задач измерения объемной доли фреона R22 (хлордифторметан, CHClF
2
) в воздухе и
выдачи сигнализации о превышении установленного порогового значения.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части сигнализатора;
- сравнение измеренных значений содержания определяемого компонента с установлен-
ными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки сигнализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Программное обеспечение идентифицируется по номеру версии на наклейке на плате
микроконтроллера и указанному на табличке на корпусе сигнализатора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
2.2.1К
Примечание - Номер версии ПО должен быть не ниже указанного в таблице.
Таблица 1
Значение
GDHC
Влияниевстроенногопрограммногообеспечениясигнализаторовучтенопри
нормировании метрологических характеристик.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамерен-
ных или непреднамеренных изменений. Уровень защиты - высокий по Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
500
800
не нормированы
±200
Таблица 2 - Метрологические и технические характеристики
Параметр
Пороги срабатывания сигнализации, объемная доля фреона R22, млн
-1
:
- ПОРОГ 1
- ПОРОГ 2
Пределы допускаемой основной абсолютной погрешности срабатыва-
ния, млн
-1
:
- ПОРОГ 1
- ПОРОГ 2
Диапазон показаний по аналоговому выходу, объемная доля фреона
R22, млн
-1
от 0 до 1000
Пределы допускаемой дополнительной погрешности от влияния изме-
нения температуры окружающей и анализируемой сред в рабочих ус-
ловиях эксплуатации на каждые 10°С от температуры определения ос-
новной погрешности, в долях от предела допускаемой основной по-
грешности
±0,5
Лист № 4
Всего листов 5
ПараметрЗначение
Пределы допускаемой дополнительной погрешности от влияния изме-
нения влажности окружающей и анализируемой сред в рабочих усло-
виях эксплуатации на каждые 10 % от влажности при определении ос-
новной погрешности, в долях от пределов допускаемой основной по-
грешности±0,5
Время прогрева сигнализатора, мин, не более 5
Предел допускаемого времени срабатывания, с 300
Габаритные размеры сигнализатора, мм, не более:
- высота185
- ширина145
- длина 80
Масса сигнализатора, кг, не более 1,1
Электрическое питание сигнализатора осуществляется постоянным то-от 12 до 24
ком в диапазоне напряжений, В
Максимальная электрическая мощность, потребляемая сигнализатора-
ми, Вт, не более4
Средняя наработка на отказ, ч 20 000
Средний срок службы, лет* 10
Условия эксплуатации
- диапазон температуры окружающей и анализируемой сред,
o
Cот -20 до +50
- относительная влажность при температуре 35
о
С (без конденсации), % от 5 до 90
- диапазон атмосферного давления, кПаот 90 до 110
Примечание * - без учета срока службы полупроводникового чувствительного элемента.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
и на корпус сигнализатора в виде наклейки.
Комплектность средства измерений
Комплект поставки сигнализатора приведен в таблице 3.
Таблица 3
Наименование
Сигнализатор фреона R22 GDHC
Комплект принадлежностей
Руководство по эксплуатации
Методика поверки МП 242-2047-2016
Количество
1 шт.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2047-2016 «Сигнализаторы фреона R22 GDHC.
Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
02.09.2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси фреон R22 - воздух (ГСО 10549-2014),
выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сигнализаторам
фреона R22 GDHC
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 Техническая документация фирмы «Danfoss A/S», Дания.
Изготовитель
Фирма «Danfoss A/S», Дания
Адрес: DK-6430, Nordborg, Дания
Заявитель
ОАО «Красный октябрь», Москва
Адрес: 107140, Москва, ул. М. Красносельская, д. 7, стр. 24
Тел. : (495) 982-56-32, факс (495) 982-56-34
Е-mail:
ИНН 7706043263
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
