Номер госреестра:
66110-16
Наименование СИ:
Рефрактометры цифровые
Обозначение типа:
UR62
Производитель:
Фирма "Maselli Misure s.p.a.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64594
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефрактометры цифровые UR62
Назначение средства измерений
РефрактометрыцифровыеUR62предназначеныдляизмеренияпоказателей
преломления органических жидкостей, неорганических кислот, технических trial, водных
растворов химических веществ в промышленных технологических процессах в поточном
режиме.
Описание средства измерений
РефрактометрыцифровыеUR62(далеерефрактометры)представляютсобой
автоматизированныйизмерительныйприбор,состоящийизоптическойсистемыс
измерительной призмой и микропроцессора с системой регистрации.
Принцип действия основан на физическом явлении полного внутреннего отражения и
преломления света на границе раздела двух сред с различными показателями преломления
(измерительная призма - исследуемое вещество) и определении критического угла, при котором
падающий на границу раздела двух сред луч света, преломляется и выходит параллельно
поверхности измерительной призмы. Пучок света от источника излучения, сформированный
оптическим конденсором и входной линзой, преломляется и отражается внутри измерительной
призмы и попадает на границу раздела измерительной призмы с исследуемым веществом. Часть
лучей, угол падения которых на границу раздела больше критического угла, полностью
отражаются от внутренней поверхности призмы и формируют, светлую часть изображения на
фотоприемнике. Другая часть лучей, угол падения которых меньше критического, частично
преломляются и проходят в вещество, частично отражаются от границы раздела, и формируют
темную часть изображения на фотоприемнике. В результате на фотоприемнике наблюдается
граница «свет-тень», соответствующая критическому углу выхода лучей из измерительной
призмы. Положение границы «свет-тень» в плоскости фотоприемника зависит от соотношения
показателей преломления материала измерительной призмы и исследуемого вещества, а также
длины волны источника излучения. Поскольку оптические характеристики материала призмы и
длина волны источника излучения постоянны, то по положению границы раздела «свет-тень» в
плоскостифотоприемникаможнооднозначноопределитьпоказательпреломления
исследуемого вещества. В качестве источника излучения используется светодиод с максимумом
интенсивности на длине волны 590 нм, что соответствует длине волны желтой линии D в
спектре излучения натрия.
Лист № 2
Всего листов 4

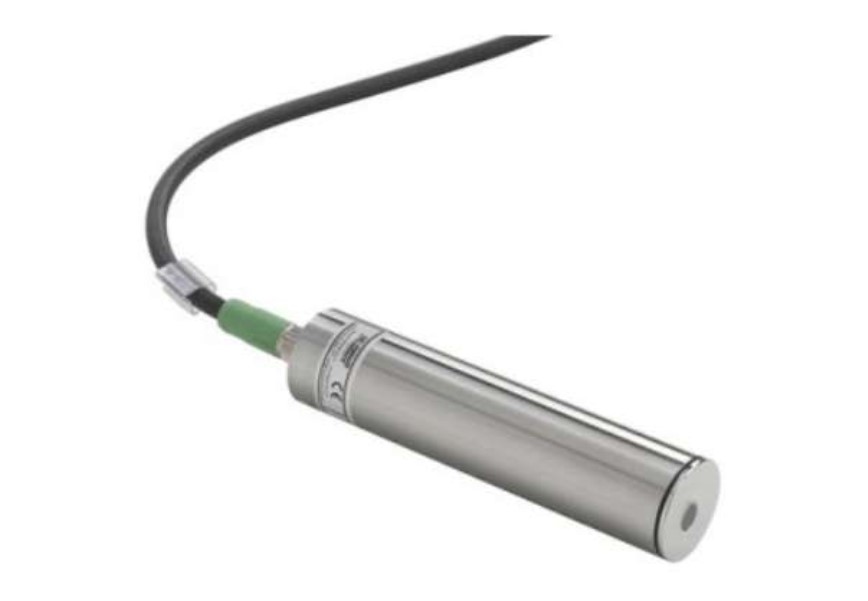

Рисунок 1 - Общий вид рефрактометров цифровых UR62
Программное обеспечение
Рефрактометрыпоставляютсясустановленнымвстроеннымпрограммным
обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на
пользовательском интерфейсе и передачу по интерфейсам связи. ПО прошито в память
микропроцессора и защищено паролем.
Программноеобеспечениерефрактометровможетбытьустановленоили
переустановлено только на заводе-изготовителе с использованием специальных программно-
технических устройств. Конструкция СИ исключает возможность несанкционированного
влияния на ПО СИ и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Идентификационное наименование ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
Maselli
U62.xx.xxx
-
-
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики рефрактометров приведены
в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикЗначения характеристик
Рабочая длина волны, нм 590
Диапазон измерений показателя преломленияот 1,3170 до 1,4907
Пределы допускаемой погрешности измерений
показателя преломления±0,0004
Диапазон автоматической температурной
компенсации,
о
Сот -5 до +90
Параметры электрического питания:
- напряжение постоянного тока, В24±10 %
- сила постоянного тока, мА 80
- напряжение переменного тока, В24±10 %
- частота переменного тока, Гц от 50 до 60
- сила переменного тока, мА 80
Температура окружающего воздуха,
о
Сот -10 до +45
Относительная влажность, % от 5 до 95
Размеры (диаметр × длина), мм 38,5 × 173
Масса, кг 0,5
Знак утверждения типа
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист
эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки включает: рефрактометр, методика поверки, руководство по
эксплуатации.
Поверка
осуществляется по документу МП 66110-16 «Рефрактометры цифровые UR62 фирмы «Maselli
Misure S.p.A.», Италия. Методика поверки», утвержденному руководителем АО «НИЦПВ»
28.09.2016 г.
Основные средства поверки:
- ГСО 8123-2002. Государственные стандартные образцы показателя преломления
жидкостей;
- набор жидких мер показателя преломления РЖЭ-1 (Госреестр №24513-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых рефрактометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
рефрактометрам цифровым UR62
1 ГОСТ 8.583-2010 «Государственная поверочная схема для средств измерений
показателей преломления твердых, жидких и газообразных веществ».
2 Техническая документация фирмы «Maselli Misure S.p.A.», Италия.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Maselli Misure S.p.A.», Италия
Адрес: Via Baganza 4/3,43100 Parma - Italy
Телефон: +39. 0521.257411, Факс: +39. 0521.250484
E-mail:
Web-сайт:
Заявитель
ООО «Инженерное бюро Альфа»
ИНН 7705902307
Адрес: 119334, Москва, 5-й Донской проезд, д. 15, стр. 1
Тел./Факс: (495) 955-51-51
E-mail:
Испытательный центр
АО «НИЦПВ»
Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1
Тел. (495) 935-97-77, 935-97-66
Тел./Факс: 935-96-90
E-mail:
Аттестат аккредитации АО «НИЦПВ» по проведению испытаний средств измерений
в целях утверждения типа регистрационный номер RA.RU.311409 (приказ Росаккредитации
от 19.11.2015 г. № А-9775).
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
