Датчики температуры и относительной влажности с преобразователями измерительными ExPro-C (датчики) ExCos-D (преобразователи), ГРСИ 66098-16
Номер госреестра:
66098-16
Наименование СИ:
Датчики температуры и относительной влажности с преобразователями измерительными
Обозначение типа:
ExPro-C (датчики) ExCos-D (преобразователи)
Производитель:
Фирма "Schischek GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64582
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДатчикитемпературыиотносительнойвлажностисерииExPro-Cс
преобразователями измерительными серии ExCos-D
Назначение средства измерений
Датчики температуры и относительной влажности серии ExPro-C с преобразователями
измерительными серии ExCos-D (далее по тексту - датчики и ИП) предназначены для
непрерывного измерения температуры нейтральных и агрессивных газообразных и жидких
сред, и относительной влажности окружающей воздушной среды.
Описание средства измерений
Принципизмеренияотносительнойвлажностиоснованназависимости
диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве
влагочувствительного слоя, от количества сорбированной влаги.
Принципизмерениятемпературыоснованназависимостисопротивления
чувствительного элемента от измеренной температуры окружающей среды.
Датчики температуры и относительной влажности серии ExPro-C с преобразователями
измерительными серии ExCos-D состоят из датчиков температуры и относительной влажности
серии ExPro-C и преобразователей измерительных серии ExCos-D.
Конструктивно ИП серии ExCos-D выполнен в компактном алюминиевом корпусе, на
лицевой панели которого расположены жидкокристаллический дисплей и кнопки для
программирования на месте установки без вспомогательного электронного оборудования.
Датчик может подключаться к передней или задней части преобразователя, но допускается
подключениеиэксплуатациятолькоодногодатчика.Диапазоныизмерениймогут
настраиваться в пределах максимальных диапазонов измерений датчика. Встроенный дисплей
используется для индикации ввода или изменения параметров и отображения текущего
значения измеряемой величины.
Датчики серии ExPro-C выпускаются следующих модификаций: датчик температуры
ExPro-CT-50 (-100; -150; -200), датчик относительной влажности ExPro-CF-50 (-100; -150; -200)
и комбинированный датчик температуры и относительной влажности ExPro-CTF-50 (-100; -150;
-200). Модификации датчиков каждой группы различаются по длине монтажной части.
Преобразователи измерительные серии ExCos-D имеют следующие модификации:
ExCos-D,ExCos-D-A,ExCos-D-A-CT,ExCos-D-A-VA,различающиесяконструктивным
исполнением.
Модификация ExCos-D является базовой. Преобразователи модификации ExCos-D-A
оснащены двумя дополнительными искробезопасными аналоговыми выходами, например, для
внешнего цифрового индикатора. Преобразователи модификации ExCos-D-A-CT имеют
алюминиевый корпус с лаковым покрытием С5-М, устойчивый к воздействию морской воды
(кабельныевводыМ16,никелированнаялатунь,винтыизнержавеющейстали).
Преобразователи модификации ExCos-D-A-VA изготовлены в корпусе из нержавеющей стали,
который обеспечивает надежную эксплуатацию в агрессивных условиях окружающей среды
(кабельные вводы М20, никелированная латунь, винты из нержавеющей стали).

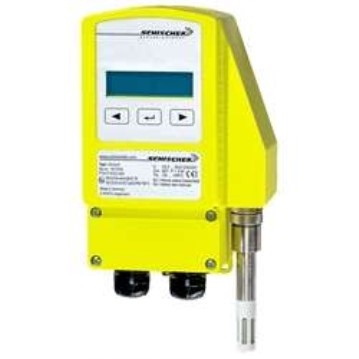

Фотография внешнего вида датчика температуры и относительной влажности серии
ExPro-C с преобразователем измерительным серии ExCos-D приведена на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Датчики температуры и относительной влажности серии ExPro-C с преобразователями
измерительными серии ExCos-D имеют только встроенное, метрологически значимое
программное обеспечение (ПО). Данное ПО устанавливается в датчик на заводе-изготовителе
во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на
протяжениивсеговременифункционированияизделия.Идентификационныеданные
программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ExCos1.22.mot
Номер версии (идентификационный номер) ПО не ниже 1.22a
Цифровой идентификатор ПО 30 30 31 32 03 1000 FF
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий»
в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики датчиков температуры и
относительной влажности серии ExPro-C с преобразователями измерительными серии ExCos-D
приведены в таблице 2.
Наименование характеристик
-
-
Таблица 2
ExPro-CT-...
Значение
ExPro-CF-...
ExPro-CTF-...
от -40 до +80
от -40 до +125
от -40 до +80
от -40 до +125
Диапазон измерений температуры, °С:
- модификации ExPro-CT (-CF; -CTF) -50
- остальные модификации
Пределыдопускаемойабсолютной
основной погрешности (при температуре
окружающей среды25 °С)канала
измерений температуры, °С:
- при снятии показаний с цифрового выхода
- при снятии показаний саналогового выхода
±0,3
±0,4
±0,3
±0,4
Место пломбировки
Рисунок 1 - Датчик температуры и относительной влажности серии ExPro-C
с преобразователем измерительным серии ExCos-D
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Наименование характеристик
от -20 до +50
Значение
ExPro-CT-...ExPro-CF-...ExPro-CTF-...
±0,25-±0,25
-от 5 до 95от 5 до 95
-от 0 до 100от 0 до 100
-
±4±4
±3±3
±4±4
-
±4,5±4,5
±3,5±3,5
±4,5±4,5
от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА
от 19,2 до 28,8
от 50 до 60
от -40 до +80от -40 до +80 от -40 до +80
от -40 до +125 от -40 до +80 от -40 до +125
до 100 до 100 до 100
до 95
Пределыдопускаемойабсолютной
дополнительнойпогрешностиканала
измеренийтемпературы от влияния
изменениятемпературы окружающего
воздуха, °С/10°С
Диапазон измерений относительной
влажности, %
Диапазон показаний относительной
влажности, %
Пределыдопускаемойабсолютной
погрешности канала измерений
относительнойвлажности приснятии
показаний с цифрового выхода, %:
- от 5 до 10 не включ.
- от 10 включ. до 90 включ.
- св. 90 до 95
Пределыдопускаемойабсолютной
погрешности канала измерений
относительнойвлажности приснятии
показаний с аналогового выхода, %:
- от 5 до 10 не включ.
- от 10 включ. до 90 включ.
- св. 90 до 95
Диапазоны выходного сигнала ИП
Параметры электропитания:
- напряжение питания переменного и
постоянного тока, В
- частота питающей сети, Гц
Рабочие условия эксплуатации датчиков:
- температура окружающей среды датчиков
модификаций ExPro-CT (-CF; -CTF) -50, °С
-температураокружающейсреды
датчиков остальных модификаций, °С
- относительная влажность воздуха, %
Рабочие условия эксплуатации ИП:
- температура окружающей среды, °С
- относительная влажность воздуха
(без конденсации), %
Габаритные размеры датчиков, мм:
Длина монтажной части, мм:
- ExPro-CT (-CF; -CTF) -50
- ExPro-CT (-CF; -CTF) -100
- ExPro-CT (-CF; -CTF) -150
- ExPro-CT (-CF; -CTF) -200
Диаметр монтажной части, мм
50
100
150
200
Ø12
Лист № 4
Всего листов 5
Наименование характеристик
180×107×66
Значение
ExPro-CT-...ExPro-CF-...ExPro-CTF-...
194×126,3×70
Габаритные размеры ИП (Д×Ш×В), мм
-корпусизнержавеющейстали
(модификация ExCos-D-A-VA)
-алюминиевыйкорпус(остальные
модификации)
Масса датчиков, г:
- ExPro-CT (-CF; -CTF) -50
- ExPro-CT (-CF; -CTF) -100
- ExPro-CT (-CF; -CTF) -150
- ExPro-CT (-CF; -CTF) -200
Масса ИП, г, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
42
82
97
129
1040
5
12000
Знак утверждения типа
наносится на титульный лист технической документации датчиков и ИП типографским
способом.
Комплектность средства измерений
Комплектность датчиков температуры и относительной влажности серии ExPro-C
с преобразователями измерительными серии ExCos-D представлена в таблице 3.
1 шт.
1 шт.
1 шт.
3 шт.
2 шт.
Для модификации ExCos-D-A
Количество
Примечание
Модификация в соответствии
с заказом
При установке на
воздуховоды
Модификация в соответствии
с заказом
Для модификаций ExCos-D-
A-СТ и ExCos-D-A-VA
Таблица 3
Наименование
Датчиктемпературы/влажностисерии
ExPro-C
Штекерный соединитель и уплотнение (из
этиленпропиленового каучука)
Преобразовательизмерительныйсерии
ExCos-D
Самонарезающийся винт 4,2×13 мм (из
нержавеющей стали)
Кабельный штекер для кабеля диаметром
от 6 до 8 мм
Паспорт
Методика поверки МП 207.1-016-2016
1 экз.
1 экз.
-
-
Поверка
осуществляется по документу МП 207.1-016-2016 «Датчики температуры и относительной
влажности серии ExPro-C с преобразователями измерительными серии ExCos-D. Методика
поверки», утвержденному ФГУП «ВНИИМС» 22.09.2016 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления
платиновый эталонный ПТС-10М (Регистрационный № 11804-99).
Рабочий эталон 2, 3 разрядов по ГОСТ 8.547-2009 - измеритель комбинированный Testo
645 с зондом 0636 9741 (Регистрационный № 17740-12).
Рабочий эталон 1, 2 разрядов по ГОСТ 8.547-2009 - генератор влажного воздуха
HygroGen модификации HygroGen 2 (Регистрационный № 32405-11).
Лист № 5
Всего листов 5
Рабочий эталон 1, 2 разрядов по ГОСТ 8.547-2009 - генератор влажного газа эталонный
«Родник-4М» (Регистрационный № 48286-11).
Термостат переливной прецизионный ТПП-1 модели ТПП-1.1 (Регистрационный
№ 33744-07).
Допускаетсяприменениесредствповерки,неприведенныхвперечне,но
обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой
точностью.
Знак поверки наносится на лицевую часть корпуса ИП и (или) в паспорт и (или) на
свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам
температурыиотносительнойвлажностисерииExPro-Cспреобразователями
измерительными серии ExCos-D
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
Техническая документация фирмы «Schischek GmbH», Германия.
Изготовитель
Фирма «Schischek GmbH», Германия
Адрес: Mühlsteig 45, 90579 Langenzenn, Germany
Телефон: +49 9101 9081-0; факс: +49 9101 9081-77
Web-сайт:
E-mail:
Заявитель
Фирма «E-MARKETCI CONSULTING INTL», Германия
Адрес: Hildesheimerstr 25 30169 Hannover, Germany
Телефон: +49 511 524 888 06
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16737-97 | Анализаторы температуры вспышки | 74584, 74539, 74621 | Фирма "Precision Scientific", США | 1 год | Перейти |
| 70087-17 | Датчики давления | PS 2010 | ООО "ГлобалТест", г.Саров | 3 года | Перейти |
| 13507-12 | Датчики силоизмерительные тензорезисторные консольные | 4162 ДСТ | ООО Завод "СибТензоПрибор", г.Топки | 1 год | Перейти |
| 9100-83 | Датчики перемещений трехкоординатные | ДПТ | КСПП "Спецэнергоавтоматика", Украина, г.Киев | 1 год | Перейти |
| 19396-00 | Датчики давления коррозионно-стойкие | Метран-49 | Фирма "Метран", г.Челябинск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
