Преобразователи термоэлектрические платинородий-платиновые эталонные 5650 с термопарой типа S, ГРСИ 66096-16
Номер госреестра:
66096-16
Наименование СИ:
Преобразователи термоэлектрические платинородий-платиновые эталонные
Обозначение типа:
5650 с термопарой типа S
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64580
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические платинородий-платиновые эталонные 5650
с термопарой типа S
Назначение средства измерений
Преобразователи термоэлектрические платинородий-платиновые эталонные 5650 с
термопарой типа S (далее термопреобразователи 5650) являются рабочим эталоном 1-ого
разряда в соответствии с ГОСТ 8.558-2009 и предназначены для передачи размера единицы
температуры в диапазоне от 300 до 1100 °С на воздухе или в нейтральной среде в лабораторных
условиях.
Описание средства измерений
Принцип работы термопреобразователя 5650 основан на преобразовании тепловой
энергии в ТЭДС термопары при наличии разности температур между его рабочим (горячим)
спаем и свободными (холодными) концами. Рабочий спай-место соединения термоэлектродов
гальваническим способом, подлежащее воздействию температуры, которую необходимо
измерить.Свободныеконцы-концытермопреобразователя,температуракоторыхпри
измерении поддерживается постоянной.
Термопреобразователь 5650 состоит из платинородий-платиновой термопары (тип S),
помещенной в защитную двухканальную трубочку, выполненную из окиси алюминия (Al
2
O
3
),
защитной арматуры, также выполненной из окиси алюминия и головы. Положительный
термоэлектрод выполнен из платинородиевого сплава содержащего 10% родия (ПР-10), а
отрицательный-из чистой платины (ПлТ).
В зависимости от выполнения свободных концов, термопреобразователи 5650 имеют
разные исполнения. Термопреобразователи 5650, у которых свободные концы оформленные в
виде кабеля, внутри которого каждый термоэлектрод изолирован друг от друга и заканчиваются
оголеннымипроводами,имеютобозначениеисполнений5650-20и5650-25.
Термопреобразователи5650, у которыххолодныеконцыукомплектованы медными
удлинительными проводами, а место соединения оформлено в виде герметичной стальной
оболочки, имеют обозначение исполнений 5650-20С и 5650-25С. Исполнения 5650-20
и 5650-20С отличаются от исполнений 5650-25 и 5650-25С длиной рабочей части.
На выходе из кабеля положительный термоэлектрод обозначен черным цветом,
отрицательный-красным.

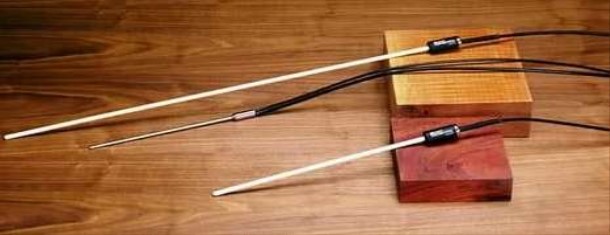

Общий вид термопреобразователя 5650 представлен на рисунке 1.
Пломбирование термопреобразователей 5650 не предусмотрено.
Рисунок 1 - Общий вид преобразователя термоэлектрического платинородий-платинового
эталонного 5650 с термопарой типа S, модификация 5650-20 и модификация 5650-25С
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Классификация по ГОСТ Р 52314-2005
ППО
Значения ТЭДС в реперных точках, мкВ
Доверительная погрешность при температурах
реперных точек, °С, не более
±3
±3
Таблица 1 - Метрологические характеристики
Диапазон измерений температуры, °С
Разряд по ГОСТ 8.558-2009
Тип термопары по ГОСТ 8.585-2001
Значения характеристик для
исполнений
Исполнения Исполнения
5650-20; 5650-20;
5650-20С 5650-20С
от +300 до +1100
1
S
затвердевания цинка: 3447±14
затвердевания алюминия: 5860±17
затвердевания меди: 10574±30
цинка: ±0,3
алюминия: ±0,4
меди: ±0,6
Расхождение значений ТЭДС (неоднородность) на
глубинепогружения250и300ммпри
температуре (1100±10) °С, мкВ, не более:
Нестабильность после отжига течение 3 ч при
температуре (1100±20) °С в, мкВ, не более
Наименование характеристики
5000
Таблица 2 - Основные технические характеристики
Значения характеристик для
исполнений
Исполнения Исполнения
5650-20; 5650-25;
5650-20С 5650-25С
Длина рабочей части, мм508635
Наружный диаметр рабочей части, мм 6,35
Масса, кг, не более1,0
Материал защитной арматурыоксид алюминия (Al
2
O
3
)
Материал защитной арматуры холодных концов_
нержавеющая
сталь
Средний срок службы, лет6
Средняя наработка на метрологический отказ при
доверительной вероятности 0,95, ч
Условия эксплуатации:
температура окружающего воздуха,°С
относительная влажность, %
атмосферное давление, кПа
от +15 до +30
от 30 до 80
от 84,0 до 106,7
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
НаименованиеОбозначение
Преобразователь термоэлектрический в соответствии с заказом
Футляр
Паспорт
Свидетельство
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляетсяпоГОСТР8.611-2005«ГСИ.Преобразователитермоэлектрические
платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
Основные средства поверки:
Государственный вторичный эталон единицы температуры ГВЭТ 34-29-2009 в
диапазоне от минус 189,3442 °С до плюс 1768,2 °С по ГОСТ 8.558-2009, регистрационный
номер в Федеральном информационном фонде № 2.1.ZZB.0029.2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологическиххарактеристикповеряемыхпреобразователейтермоэлектрических
платинородий-платиновых эталонных 5650 с термопарой типа S с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованиякпреобразователям
термоэлектрическим платинородий-платиновым эталонным 5650 с термопарой типа S
ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и
платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические
требования»;
ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-
платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
Изготовитель
Фирма «Fluke Corporation», США
Юридический и почтовый адрес: Fluke Corporation, 6920 Seaway Blvd, Everett, WA 98203
Телефон: +1-425-347-6100; Факс: +1-245-446-5116
Web-сайт:
E-mail:
Заявитель
Управляющая компания ООО «НОУБЛ ХАУС МЕНЕДЖМЕНТ»
ООО «Ноубл Хаус Трэйдинг» г. Москва
Адрес юридический и почтовый: 125040, Москва, улица Скаковая, д. 36, стр. 3
Телефон: +7(495)669-77-51; Факс: +7(495)669-77-52
Web-сайт:
ИНН 5047057820
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7(812) 251-76-01; Факс: +7(812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
