Комплексы для проведения акустических и виброакустических измерений CПРУТ-6М, ГРСИ 66041-16
Номер госреестра:
66041-16
Наименование СИ:
Комплексы для проведения акустических и виброакустических измерений
Обозначение типа:
CПРУТ-6М
Производитель:
ЗАО НПЦ фирма "НЕЛК", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64522
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы для проведения акустических и виброакустических измерений
«CПРУТ-6М»
Назначение средства измерений
Комплексыдляпроведенияакустическихивиброакустическихизмерений
«СПРУТ-6М» (далее - комплексы) предназначены для измерений уровней звукового давления
и виброускорения.
Описание средства измерений
Конструктивно комплекс состоит из следующих элементов:
- виброакустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер - анализатор
спектра - виброметр) с микрофоном измерительным и вибропреобразователем;
- модуль источника тестового акустического сигнала;
- экранированная акустическая система;
- устройство сопряжения с измерительным модулем;
- модуль радиоканала;
- контроллер-вычислитель (ПК);
- внешний аккумулятор модуля радиоканала.
Принципдействиякомплексовоснованнапреобразованиипервичными
измерительными преобразователями звукового давления и виброускорения вторичных
виброакустических излучений тестового акустического сигнала, вызванных взаимодействием с
препятствиями (стенами, окнами и т.д.), в электрические сигналы, преобразовании этих
сигналов аналого-цифровым преобразователем в цифровой вид, последующей их обработке
измерительным модулем и управляющим ПК (1/1-октавный или 1/3-октавный анализ по
ГОСТ Р 8.714-2010) и отображении результатов измерений и расчетных величин на дисплее
ПК.
Внешний вид составных частей комплекса с указанием мест нанесения знака
утверждения типа (а), знака поверки (б) и защиты от несанкционированного доступа в виде
пломбировки корпуса (в) приведен на рисунках 1, 2.
Модуль источника тестовогоКонтроллер-вычислитель
акустического сигнала
Рисунок 1
Лист № 2
Всего листов 6

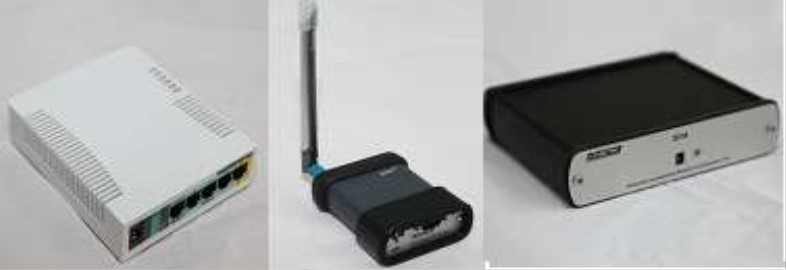

Модуль радиоканала Устройство
сопряжения с
измерительным
модулем
Внешний аккумулятор
модуля радиоканала

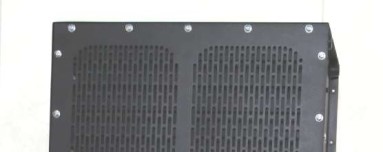

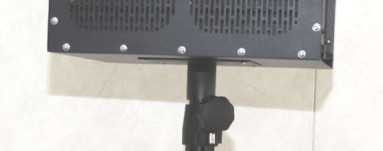

Экранированная акустическая
система
Рисунок 2
б)
а)

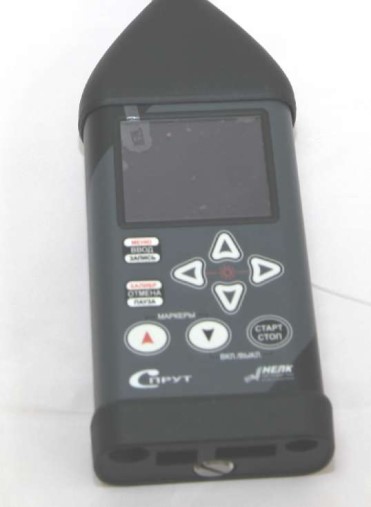

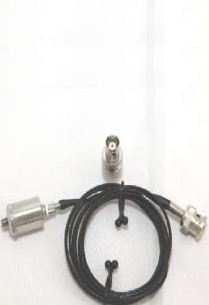

Виброакустический анализатор
«СПРУТ-ВАА-1» c микрофоном и
вибропребразователем
в)
Лист № 3
Всего листов 6
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) комплексов
представляет собой специализированное ПО «Sprut 7 v77».
Идентификационные данные (признаки) метрологически значимой trial ПО указаны в
таблице 1.
Значение
«Sprut 7 v77»
не менее 1.0.0.0
Таблица 1
Идентификационные
данные (признаки)
идентификационное
наименование ПО
номер версии ПО
(идентификационный номер)
цифровой идентификатор ПО
другие идентификационные
данные, если имеются
5F1D628A
Алгоритм вычисления цифрового
идентификатора ПО - CRC32
Метрологически значимая часть ПО комплексов и измеренные данные достаточно
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплексов приведены
в таблице 2.
Таблица 2
Наименование параметра (характеристики)Значение параметра
(характеристики)
При измерении уровня звукового давления
Диапазон рабочих частот, Гцот 20 до 20000
Диапазон измерений уровня звукового давления, дБ отн. 20 мкПа от 24 до 125
Пределы допускаемой относительной погрешности измерений на
частоте 1000 Гц, дБ±0,7
Пределы допускаемой относительной погрешности линейности
уровня, дБ±1,1
Частотная характеристика Z (лин.) соответствует шумомерам 1-го класса точности по
ГОСТ 17187-2010
При измерении уровня виброускорения
Диапазон рабочих частот, Гцот 5 до 12500
Диапазон входных уровней виброускорений, дБ отн. 10
-6
м/с
2
от 80 до 174
Пределы допускаемой относительной погрешности измерений
уровня виброускорения на центральных частотах 1/3- октавного
ряда в диапазоне значенийот 0,1 до 200 м/с
2
, дБ:
в поддиапазоне частот от 5 до 25 Гц включ.±2,0
в поддиапазоне частот св. 25 до 2000 Гц включ.±0,5
в поддиапазоне частот св. 2000 до 12500 Гц включ. ±0,9
Лист № 4
Всего листов 6
Продолжение таблицы 2
Наименование параметра (характеристики)
Значение параметра
(характеристики)
400х270х460
1100x150x150
500х400х400
220
19
3
20
+10 %
-15 %
200
Фильтры
Октавные фильтры, класс 1, ГОСТ Р 8.714-2010
1/3-октавные фильтры, класс 1, ГОСТ Р 8.714-2010
Габаритные размеры упаковки (длина
´
ширина
´
высота), мм,
не более:
сумка-контейнер
сумка-тубус
сумка
Масса, кг, не более:
контейнер
сумка-тубус
сумка
Напряжение питания от сети переменного тока частотой (50
±
1)
Гц, В
Потребляемая мощность, В
×
А, не более
Рабочие условия эксплуатации:
температура окружающего воздуха,
о
С
относительная влажность воздуха, %, не более
атмосферное давление, кПа
от 10 до 25
80
от 84 до 106,7
Знак утверждения типа
наносится на лицевую панель виброакустического анализатора в виде наклейки и на титульный
лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
шт.
1
ЗАО «Алгоритм-Акустика»
шт.
1
ЗАО НПЦ Фирма «НЕЛК»
шт.
1
ЗАО НПЦ Фирма «НЕЛК»
шт.
1
ЗАО НПЦ Фирма «НЕЛК»
шт.
1
ЗАО НПЦ Фирма «НЕЛК»
шт.
1
ЗАО НПЦ Фирма «НЕЛК»
Ед. изм.
Кол-во, шт.
Производитель
шт.
шт.
шт.
шт.
1
1
1
1
ЗАО НПЦ Фирма «НЕЛК»
ЗАО НПЦ Фирма «НЕЛК»
ЗАО НПЦ Фирма «НЕЛК»
ЗАО НПЦ Фирма «НЕЛК»
Таблица 3
Наименование
Виброакустический анализатор
«СПРУТ-ВАА-1» со штативом
микрофоном и
вибропреобразователем
Модуль источника тестового
акустического сигнала
Экранированная акустическая
система со штативом
Устройство сопряжения с
измерительным модулем
Модуль радиоканала
Комплект кабелей и адаптеров
Транспортная упаковка
Контроллер-вычислитель
Внешний аккумулятор модуля
радиоканала
Специальное программное
обеспечение СПО «СПРУТ-6М»
Лист № 5
Всего листов 6
Наименование
Эксплуатационная документация
Методика поверки
Ед. изм.
к-т
шт.
Кол-во, шт.
1
1
Производитель
ЗАО НПЦ Фирма «НЕЛК»
-
Поверка
осуществляется по документу МП 66041-16 «Инструкция. Комплексы для проведения
акустическихивиброакустическихизмерений«СПРУТ-6М».Методикаповерки»,
утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 27.05.2016 г.
Основные средства поверки:
- калибратор акустический 4231 (рег. № 15388-96), воспроизводимые уровни звукового
давления 94 и 114 дБ относительно 20 мкПа, частота воспроизводимого звукового давления
1000 Гц, пределы допускаемой погрешности воспроизведения уровня звукового давления
±0,2 дБ;
- cистема для анализа сигналов многоканальная PULSE (рег. № 17590-10): диапазон
рабочих частот от 0 до 51,2 кГц, верхний предел измерений амплитудных значений напряжения
переменного тока 10 В, динамический диапазон измерений от 0 до 160 дБ, диапазон
воспроизведения амплитудных значений напряжения переменного тока от 1,4
×
10
-7
до 10 В,
относительная расширенная неопределенность калибровки при коэффициенте охвата К=2
и доверительной вероятности Р = 0,95 во всем диапазоне частот
±
0,1 дБ;
- поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012: диапазон частот от 5
до 12500 Гц, диапазон виброускорений от 0,1 до 200 м/с
2
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель виброакустического анализатора и в
свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
для проведения акустических и виброакустических измерений «СПРУТ-6М»
1 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений
звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
2 ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1
×
10
-1
до 2
×
10
4
Гц.
3 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
4 ГОСТ 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические
требования и методы испытаний».
5 ЛИБЮ.424400.046 ТУ «Комплексы для проведения акустических и виброакустических
измерений «СПРУТ-6М». Технические условия».
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
Юридический (почтовый) адрес: 109377, г. Москва, 1-ая Новокузьминская ул, д. 8/2
ИНН 7702040470
Телефон: (495) 921-33-74, факс: (495) 378-07-85
E-mail:
,
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23; факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27487-04 | Приборы для измерений коэффициента стоячей волны и потерь на отражение | Site Master S331A, S331B, S331C | Фирма "Anritsu", США | 1 год | Перейти |
| 52519-13 | Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ДНС-32 ОАО "ТНК-Нижневартовск" | Нет данных | Дочернее ЗАО "Обьэнергосбережение", г.Нижневартовск | 2 года | Перейти |
| 12608-90 | Комплексы автоматизированные анализа электрокардиосигналов | АКА ЭКС-01 | ГП "Минский завод "Калибр", Беларусь, г.Минск | 1 год | Перейти |
| 55342-13 | Комплексы измерительно-вычислительные | АЭФТ-ЭКОСТОК | ЗАО "Агентство эффективных технологий" (АЭфТ), г.С.-Петербург | 4 года | Перейти |
| 44801-10 | Комплекты светофильтров | КНС-10.2 | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
