Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-3000, РВС-7500, РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000, РВСПК-50000, ГРСИ 66039-16
Номер госреестра:
66039-16
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-400, РВС-1000, РВС-3000, РВС-7500, РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000, РВСПК-50000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 27 шт. с зав.№ РВС-400: 1, 2; РВС-1000: 13, 14, 15; РВС-3000: 12, 13; РВС-7500: 1; РВС-10000 (Брянское РНПУ ЛПДС "Стальной Конь"): 27; РВС-10000 (Брянское РНПУ ЛПДС "Никольское"): 19; РВС-20000 (Мичуринское РУ ЛПДС "Никольское"): 18; РВС-20000 (Брянское РНПУ ЛПДС "Воронеж"): 1; РВСП-2000: 15; РВСП-5000 (Брянское РНПУ ЛПДС "Никольское"): 13; РВСП-5000 (Брянское РНПУ ЛПДС 8-Н): 101; РВСП-5000 (Брянское РНПУ НП "Брянск"): 6; РВСП-10000 (Брянское РНПУ ЛПДС "Никольское"): 101, 103, 108, 109, 111; РВСП-10000 (Брянское РНПУ ЛПДС 8-Н): 109; РВСП-10000 (Брянское РНПУ ЛПДС "Стальной Конь"): 28; РВСП-10000 (Сызранское РНПУ ЛПДС "Воскресенка"): 22; РВСПК-50000 (Куйбышевское РУ ЛПДС "Клин"): 4, 5, 6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64520
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-3000,
РВС-7500, РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000,
РВСПК-50000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-3000,
РВС-7500, РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000, РВСПК-50000
предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары
делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-3000,
РВС-7500, РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000, РВСПК-50000
расположены в резервуарных парках Акционерного общества «Транснефть - Дружба»
(АО «Транснефть - Дружба»).
Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-1000,
РВС-3000,РВС-7500,РВС-10000,РВС-20000,РВСП-2000,РВСП-5000,РВСП-10000,
РВСПК-50000 представлен на рисунках 1, 2, 3, 4, 5, 6, 7.
Номера
резервуаров
Местонахождение, адрес
Таблица 1
12
Резервуары вертикальные стальные цилиндрические РВС-400
1, 2 Мичуринское Районное Управление линейная производственно-диспетчер-
ская станция «Башмаково» (Мичуринское РУ ЛПДС «Башмаково»),
Пензенская обл. Башмаковский р-н, п. Дружный
Резервуары вертикальные стальные цилиндрические РВС-1000
13, 14, 15 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Стальной Конь» (Брянское РНПУ
ЛПДС «Стальной Конь»), Орловская обл., Орловский район, п. Стальной
Конь, Неполодский с/с
Резервуары вертикальные стальные цилиндрические РВС-3000
12, 13 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Белгород» (Брянское РНПУ
ЛПДС «Белгород»), Белгородскаяобласть,Белгородский район,с.
Беловское
Лист № 2
Всего листов 9
Продолжение таблицы 1
12
Резервуары вертикальные стальные цилиндрические РВС-7500
1 Сызранское районное нефтепродуктопроводное управление линейная
производственно-диспетчерская станция «Воскресенка» (Сызранское РНПУ
ЛПДС«Воскресенка»),Самарскаяобласть,г.Новокуйбышевск,
ул. Шоссейная дом 4
Резервуары вертикальные стальные цилиндрические РВС-10000
27 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Стальной Конь» (Брянское РНПУ
ЛПДС «Стальной Конь»), Орловская обл., Орловский район, п. Стальной
Конь, Неполодский с/с
19 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Никольское» (Брянское РНПУ
ЛПДС «Никольское»),Тамбовскаяобласть, Мичуринскийрайон,
с. Новоникольское, ул. Кирова, 10
Резервуары вертикальные стальные цилиндрические РВС-20000
18 МичуринскоеРайонноеУправлениелинейнаяпроизводственно-
диспетчерская станция «Никольское»(МичуринскоеРУ
ЛПДС «Никольское»),Тамбовскаяобласть, Мичуринский район,
с Новоникольское
1 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Воронеж» (Брянское РНПУ
ЛПДС «Воронеж»), Воронежскаяобласть, Новоусманскийр-он,
пос. Софьино, д.1А
Резервуары вертикальные стальные цилиндрические РВСП-2000
15 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Никольское» (Брянское РНПУ
ЛПДС «Никольское»),Тамбовскаяобласть, Мичуринскийрайон,
с. Новоникольское, ул. Кирова, 10
Резервуары вертикальные стальные цилиндрические РВСП-5000
13 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Никольское» (Брянское РНПУ
ЛПДС «Никольское»),Тамбовскаяобласть, Мичуринскийрайон,
с. Новоникольское, ул. Кирова, 10
101 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция 8-Н (Брянское РНПУ ЛПДС 8-Н),
Брянская обл., Унечский р-н, с. Найтоповичи
6 Брянское районное нефтепродуктопроводное управление, наливной пункт
«Брянск» (Брянское РНПУ НП «Брянск»), Брянская обл., Брянский р-н,
п. Свень, ул. Снежетьский Вал, 14
Резервуары вертикальные стальные цилиндрические РВСП-10000
101, 103, Брянское районное нефтепродуктопроводное управление, линейная
108, 109, 111 производственно-диспетчерская станция «Никольское» (Брянское РНПУ
ЛПДС «Никольское»), Тамбовская область, Мичуринский район,
с. Новоникольское, ул. Кирова, 10
109 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция 8-Н (Брянское РНПУ ЛПДС 8-Н),
Брянская обл., Унечский р-н, с. Найтоповичи
Лист № 3
Всего листов 9
Окончание таблицы 1
12
28 Брянскоерайонноенефтепродуктопроводноеуправление,линейная
производственно-диспетчерская станция «Стальной Конь» (Брянское РНПУ
ЛПДС «Стальной Конь»), Орловская обл., Орловский район, п. Стальной
Конь, Неполодский с/с
22 Сызранское районное нефтепродуктопроводное управление линейная
производственно-диспетчерская станция «Воскресенка» (Сызранское РНПУ
ЛПДС«Воскресенка»),Самарскаяобласть,г. Новокуйбышевск,
ул.Шоссейная дом 4
Резервуары вертикальные стальные цилиндрические РВСПК-50000
4, 5, 6КуйбышевскоеРайонноеУправлениелинейнаяпроизводственно-
диспетчерская станция «Клин» (Куйбышевское РУ ЛПДС «Клин»),
Ульяновская область, Николаевский район, с. Канадей

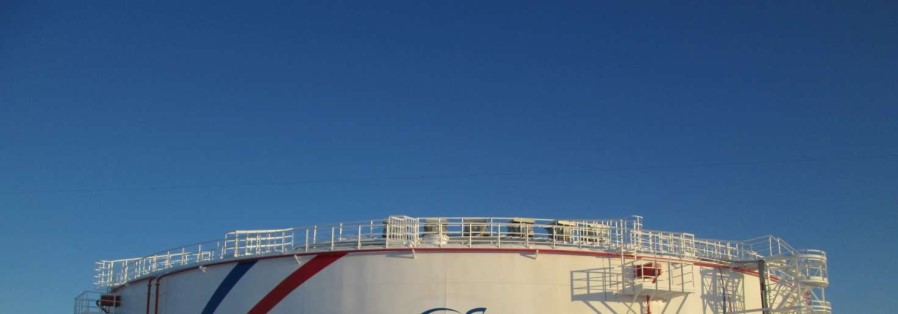

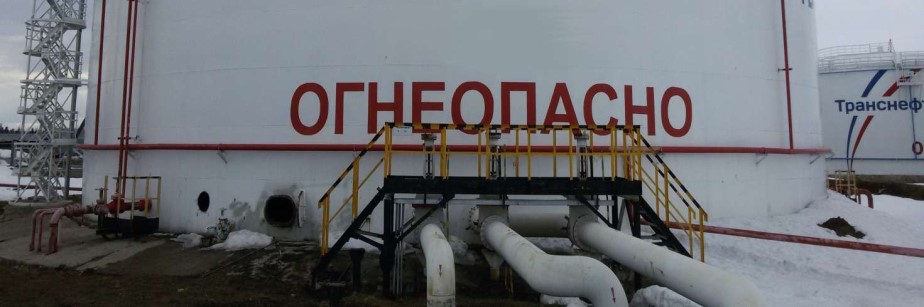

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400
Лист № 4
Всего листов 9

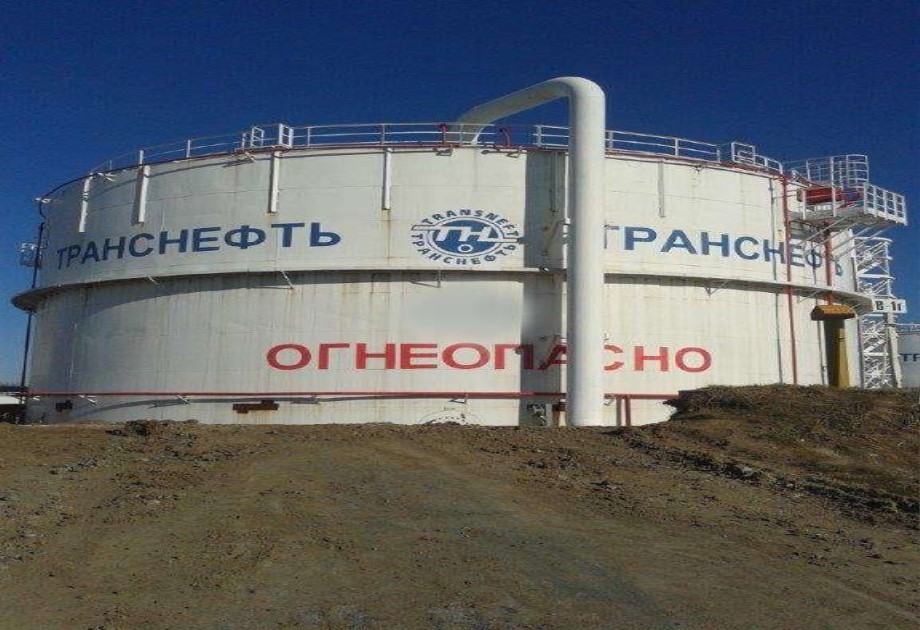

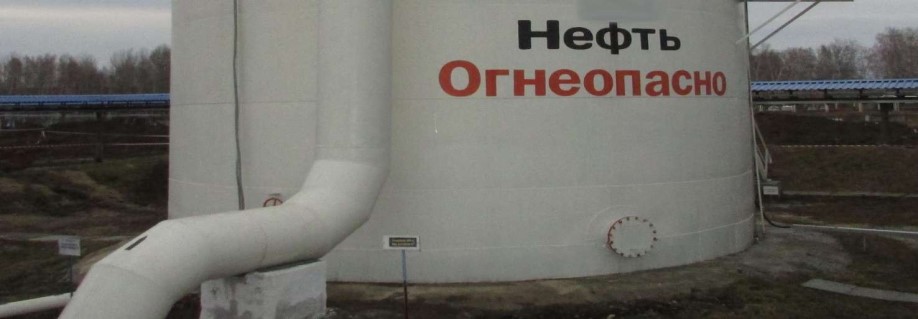

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-3000

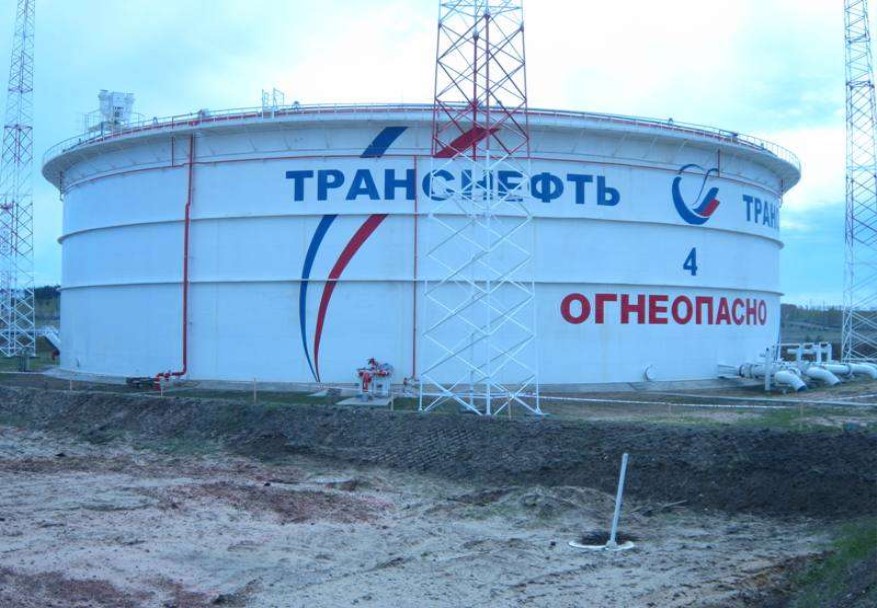

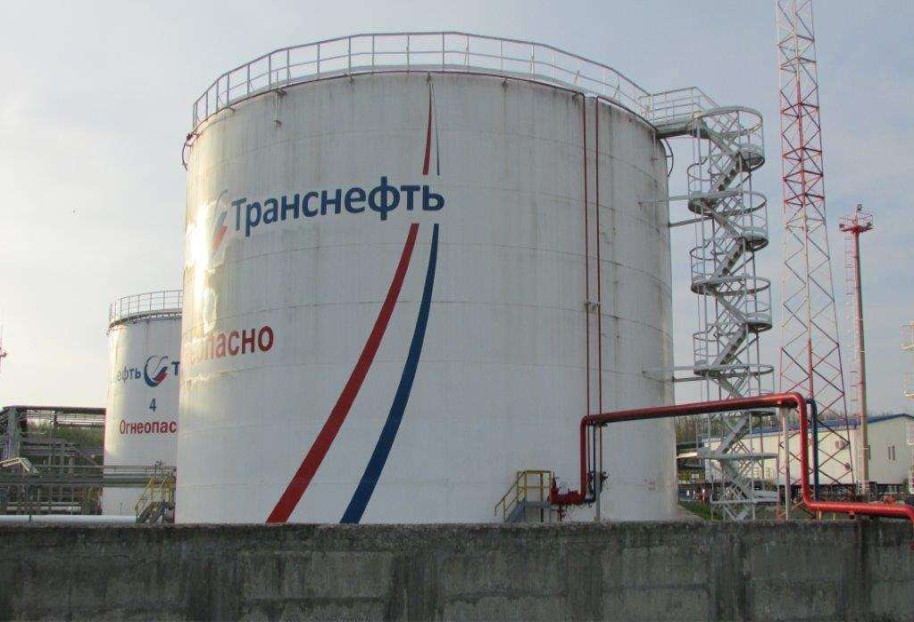

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-7500
Лист № 5
Всего листов 9

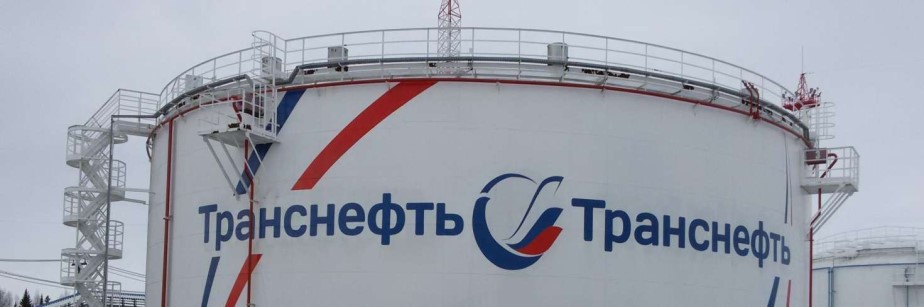

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВС-10000

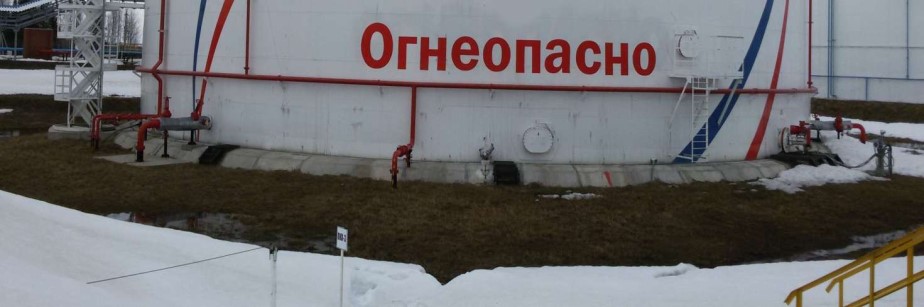

Рисунок 5 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000
Лист № 6
Всего листов 9

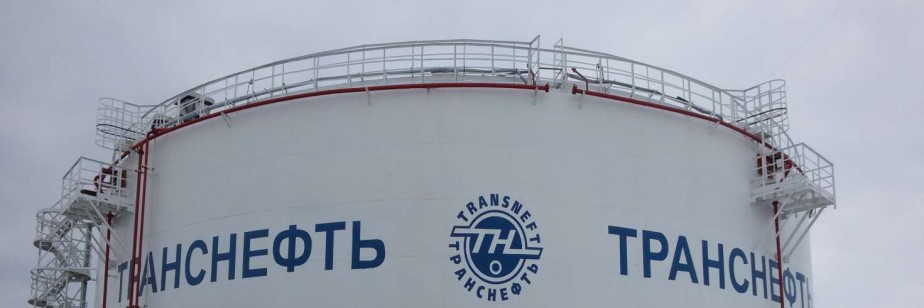

Рисунок 6 - Общий вид резервуара вертикального стального цилиндрического РВС-20000

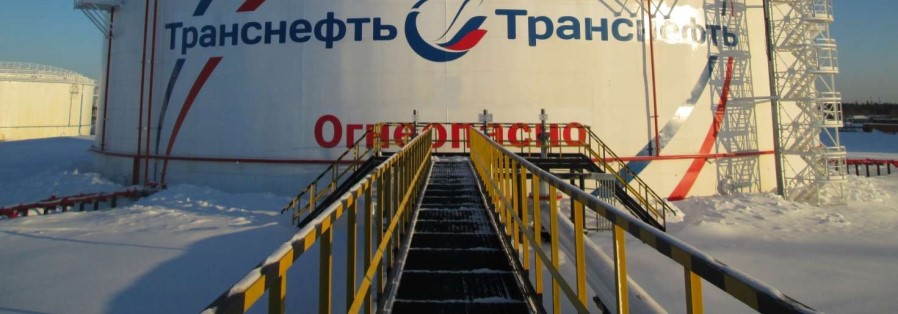

Рисунок 7 - Общий вид резервуара вертикального стального цилиндрического
РВСПК-50000
Лист № 7
Всего листов 9
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
РВС-3000
РВС-7500
Таблица 2- Метрологические характеристики
Значение
Наименование характеристики
РВС-400 РВС-1000 РВСП-2000
РВС-РВСПК-
20000 50000
3000
7500
РВС-
РВСП-10000
5000РВСП-
10000
500010000
2000050000
Номинальная вместимость, м
3
40010002000
Пределы допускаемой
относительной погрешности
вместимости резервуара
(геометрический метод), %±0,2±0,2±0,2
±0,15
±0,1
±0,1±0,1
±0,1±0,1
Таблица 3- Технические характеристики
Значение
Наименование характеристики
РВС-400 РВС-1000 РВСП-2000 РВС-3000
РВС-7500
РВСП-
5000
РВС-
10000РВС-РВСПК-
РВСП- 20000 50000
10000
от - 36 до + 50
от 84 до 106,7
Условия эксплуатации:
- температура окружающего
воздуха,
о
С
- атмосферное давление, кПа
Средний срок службы, лет, не
менее
20
Лист № 8
Всего листов 9
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Количество
1
Таблица 4
Наименование
1 Резервуар вертикальный стальной цилиндрический РВС (РВСП,
РВСПК)
2 Паспорт
3 Градуировочная таблица
1
1
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20,
30 и 50 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами
измерений 10, 20 и 30 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по
ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами
допускаемой погрешности ±0,1 мм;
- штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;
- термометр с ценой деления шкалы 1
°
С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе
магистрального нефтепроводного транспорта» Регистрационный номер в Федеральном реестре
ФР.1.29.2009.06637
Методика измерений: Массы нефти в резервуарах РВС-5000, РВСПК-50000 косвенным
методомстатическихизмерений.РегистрационныйномервФедеральномреестре
ФР.1.29.2015.21804.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-400, РВС-1000, РВС-3000, РВС-7500,
РВС-10000, РВС-20000, РВСП-2000, РВСП-5000, РВСП-10000, РВСПК-50000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема
жидкости».
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
Лист № 9
Всего листов 9
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, Россия, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495)950-8667, факс: (495)950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Россия, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 75266-19 | Резервуары (танки) стальные горизонтальные | РГС-100, РГС-260, РГС-280 | ООО "Амурская нефтебаза", г.Хабаровск | 5 лет | Перейти |
| 74382-19 | Резервуары стальные горизонтальные цилиндрические | РГСД-20, РГС-25 | ЗАО "Пензаспецавтомаш", г.Пенза | 5 лет | Перейти |
| 82067-21 | Резервуары вертикальные стальные цилиндрические | РВСП-10000, РВСП-30000, РВСП-50000 | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва | 5 лет | Перейти |
| 74189-19 | Резервуары вертикальные стальные цилиндрические | РВС-400 | ПАО "Транснефть", г.Москва | 5 лет | Перейти |
| 69892-17 | Резервуары вертикальные стальные цилиндрические | РВСП-20000 | ПАО "Транснефть", г.Москва | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
