Фурье-спектрометры инфракрасные Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10, ГРСИ 66036-16
Номер госреестра:
66036-16
Наименование СИ:
Фурье-спектрометры инфракрасные
Обозначение типа:
Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10
Производитель:
Фирма "Thermo Fisher Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64517
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье-спектрометры инфракрасные моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS,
Nicolet iS10
Назначение средства измерений
Фурье-спектрометры инфракрасные моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS,
Nicolet iS10 предназначены для измерения содержания различных органических и неорганиче-
ских веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах,
волокнах, полимерах, нефтепродуктах, фармацевтических препаратах и т.д. по спектрам
поглощения в инфракрасной области спектра в соответствии с аттестованными и стандартизо-
ванными методами (методиками) измерений.
Описание средства измерений
Принцип действия прибора основан на том, что при движении одного из зеркал интерфе-
рометра происходит изменение разности хода между интерферирующими лучами; контроль
положения и скорости движения зеркала интерферометра осуществляется с использованием
встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на
выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого
оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения
специальных математических расчетов над интерферограммой (обратное преобразование
Фурье).
Фурье-спектрометр представляет собой стационарный автоматизированный настольный
прибор, состоящий из двухлучевого интерферометра, источника и приемника излучения,
оптической системы и блока электроники.
Спектрометры моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10 - семейство
унифицированных по основным блокам (источник излучения, интерферометр, детектор)
приборов. Все модели имеют быстросменный источник излучения на основе карбида кремния и
предусматривают замену изнашивающихся деталей (источника излучения, лазера) непосредст-
венно оператором, без привлечения сервисной службы фирмы-изготовителя; заменяемые
детали и зеркала не требуют и не имеют возможности юстировки. Все модели имеют регенери-
руемый осушитель внутреннего объема прибора в металлических патронах и индикатор
влажности, доступный без открывания корпуса. Все модели также имеют развитую встроенную
систему самодиагностики и информирования оператора о техническом состоянии прибора как
через управляющую программу, так и с помощью индикаторов на корпусе.
Модель Nicolet iS5 - прибор минимального объема и веса, предназначенный для рутинных
измерений и рассчитанный прежде всего на применение в лабораториях контроля качества и
учебных практикумах. Эта модель не имеет возможности подключения внешних модулей и
приспособлений, но может комплектоваться дополнительными приставками, устанавливаемы-
ми в кюветное отделение. Для работы в условиях повышенной влажности может комплекто-
ваться оптическими элементами на основе селенида цинка. Прибор имеет скорость движения
зеркала интерферометра 0,4747 см/с, оптимизированную для работы с пироэлектрическим
детектором (DTGS).
Модель Nicolet iS5N имеет спектральный диапазон, расширенный в ближнюю инфракрас-
ную область.
Модель Nicolet iS5 LS предназначена для регистрации спектров жидкостей и имеет жестко
встроенную жидкостную кювету в кюветное отделение. Толщина рабочего слоя кюветы
контролируется компьютером в диапазоне от 60 до 120 мкм.
Модель Nicolet iS10 предназначена как для рутинных, так и для исследовательских работ
в различных лабораториях, отделах контроля качества и химических лабораториях общего
Лист № 2
Всего листов 7
профиля. Отличается возможностью подключения внешних приставок (инфракрасного
микроскопа, дополнительного кюветного отделения iZ10) при помощи вывода луча на правую
сторону прибора автоматически переключаемым зеркалом, а также интерфейса к прибору для
термогравиметрического анализа. Скорость движения зеркала интерферометра может переклю-
чаться в диапазоне 0,16 до 2,5 см/сек для работы с различными детекторами, максимальное
быстродействие 40 спектров/сек.Для расширения спектрального диапазона до 10000 см
-1
может комплектоваться специальным светоделителем и дополнительным источником (при
использовании внешних детекторов спектральный диапазон может быть расширен до 11000 см
-1
).
Имеется встроенная панель для выполнения наиболее часто встречающихся операций без
использования клавиатуры компьютера. Изготовитель не осуществляет пломбирование
прибора.
Внешний вид фурье-спектрометров приведен на рисунках 1, 2, 3 и 4.

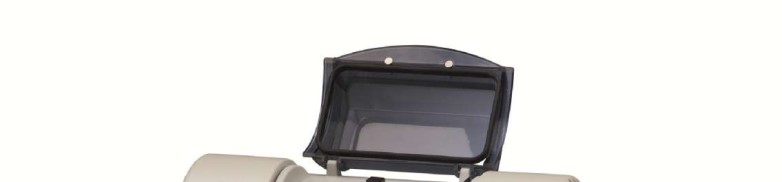

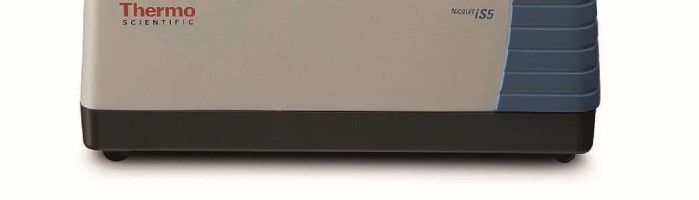

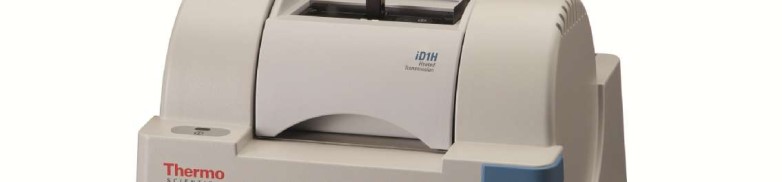

Рисунок 1 - Внешний вид фурье-спектрометра Nicolet iS5
Место нанесения знака поверки
Лист № 3
Всего листов 7
Место нанесения знака поверки

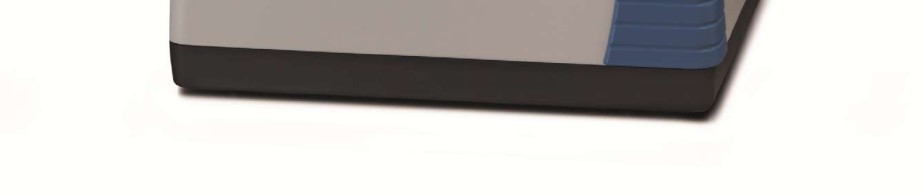

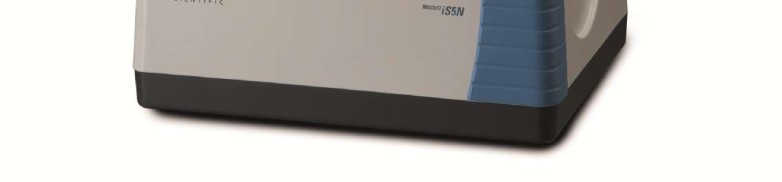

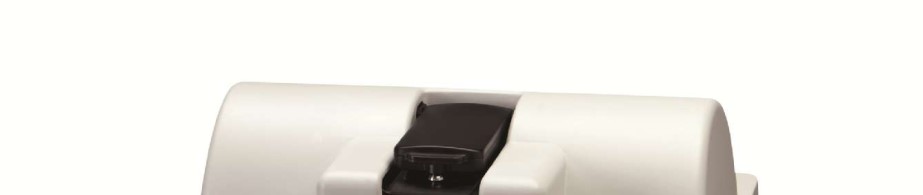

Рисунок 2 - Внешний вид фурье-спектрометра Nicolet iS5N

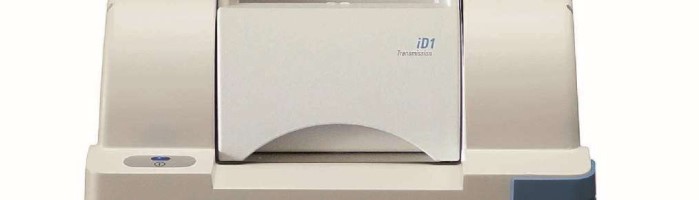

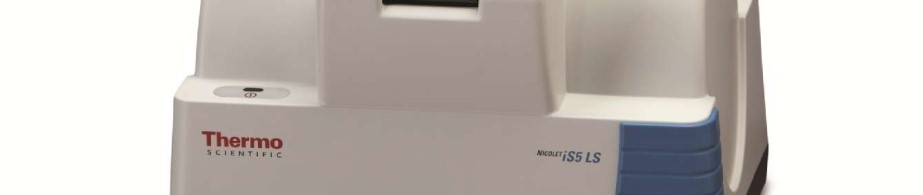

Рисунок 3 - Внешний вид фурье-спектрометра Nicolet iS5 LS
Лист № 4
Всего листов 7

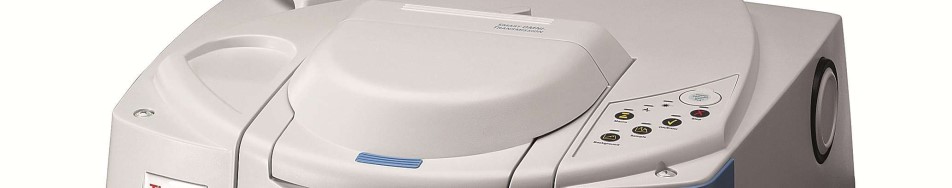

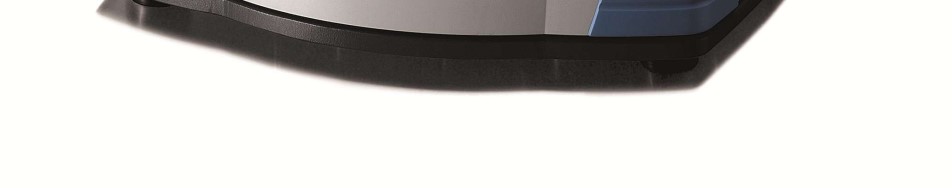

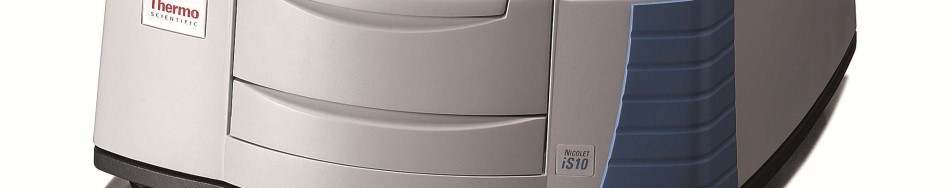

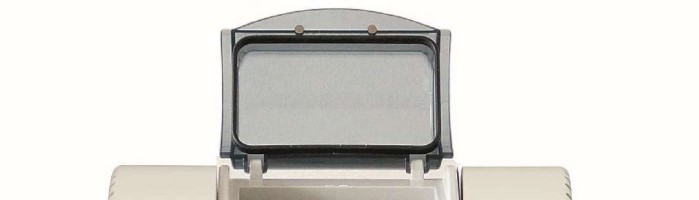

Рисунок 4 - Внешний вид фурье-спектрометра Nicolet iS10
Программное обеспечение
В фурье-спектрометрах используется программное автономное обеспечение OMNIC,
предназначенное для управления работой фурье-спектрометра и процессом измерений, а также
для хранения и обработки полученных данных. Идентификационные данные (признаки) ПО
приведены в таблице 1.
Цифровой идентификатор ПО (для версии 9.3.32,
файл omnic32.exe, алгоритм MD5)
2A9EA36C721FE1C144D9AF4C6D4FEF88
Примечание: *версия ПО может иметь дополнительные цифровые суффиксы.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
OMNIC
не ниже 9.3.32*
Место нанесения знака поверки
Лист № 5
Всего листов 7
К метрологически значимой части ПО относится файл omnic32.exe. Метрологически
значимая часть ПО выполняет следующие функции:
- регистрация сигнала детектора (интерферограммы);
- получение ИК спектра из интерферограммы методом преобразования Фурье;
- управление процедурой измерений;
- создание и хранение файлов методов измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при их нормировании.
Метрологические и технические характеристики
указаны в таблице 2.
0,4
±0,5
0,01
35000
(30000 со свето-
делителем XT-
KBr)
570×550×250
Таблица 2 - Метрологические и технические характеристики
ЗначениеНаименование характеристики
характеристики Nicolet iS5 Nicolet iS5NNicolet iS5 LS
диапазон, см
-
1
от 8300 до 350
Спектральный
(от 7800 до 500 сот 11000 до 3800от 7800 до 500
окнами ZnSe)
Nicolet iS10
от 8300 до 350
(от 10000 до 375
со светоделите-
лем XT-KBr)
(от 8300 до 650 с
детектором MCT)
Спектральное раз-0,8
решение (0,5 с дополни-
(без аподизации),тельной аперту-
см
-1
, не более рой)
40,8
-
1
нии 4 см и про-
Пределы допускае-
мой абсолютной
погрешности шкалы±0,5±0,5±0,5
волновых чисел,
см
-1
СКО случайной со-
ставляющей по-
грешности установ-0,010,010,01
ки волновых чисел,
см
-1
, не более
Отношение сиг-
нал/шум
1)
при ска-
нировании в тече-
ние 1 мин, разреше-
2200080006000
дувке прибора азо-
том или сухим воз-
духом, не менее
Габаритные разме-
ры (Д×Ш×В), мм,350×280×260350×280×260350×280×260
не trial
Лист № 6
Всего листов 7
210×260×200
80
Nicolet iS10
39
ЗначениеНаименование характеристики
характеристики Nicolet iS5 Nicolet iS5NNicolet iS5 LS
Размеры кюветногоДлина 158, от-Длина 158, от-Встроенная
отделения, мм, не крытое сверху,крытое сверху,жидкостная
более (Д×Ш×В) спереди и сзади спереди и сзади кювета
Масса, кг, не более 10 10 12,3
Потребляемая мощ-
ность (без компью-505050
тера), В·А, не более
Примечания:
1)
При использовании в расчете размаха шума («от пика до пика»).
Условия эксплуатации:
- диапазон температур окружающего воздуха, °C
- диапазон изменения атмосферного давления, кПа
- относительная влажность воздуха (при t=25°C), %, не более
Напряжение питания переменного тока частотой (50±1) Гц, В
Средний срок службы, лет
Наработка на отказ, ч, не менее
от +15 до +35
от 84,0 до
106,7
80
220
+22
-33
10
10000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на лицевую панель фурье-спектрометра в виде наклейки.
Комплектность средства измерений
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- фурье-спектрометр инфракрасный;
- программное обеспечение;
- руководство по эксплуатации;
- методику поверки МП-242-2021 -2016.
Поверка
осуществляется по документу МП-242-2021-2016 «Фурье-спектрометры инфракрасные моделей
Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И.Менделеева» 25.09.2016 года.
Основные средства поверки: государственный рабочий эталон 2-го разряда единицы
длины волны в диапазоне от 3,2 до 18,5 мкм (в диапазон волновых чисел от 3100 до 540 см
-1
)
или шире по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к фурье-
спектрометрам инфракрасным моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS10
Техническая документация фирмы-изготовителя.
Лист № 7
Всего листов 7
Изготовитель
Фирма «Thermo Fisher Scientific», США
Адрес: 5225 Verona Road, Madison, WI 53711-4495 U.S.A.
Тел.: (608) 276-6100
Факс: (608) 273-5046
Заявитель
Московское представительство «Интертек Трейдинг Корпорейшн»
Trial: 107078, Москва, ул. Новая Басманная, д. 20, корп. 2
Тел.: (495) 232- 4225
Факс: (495) 783- 3591
ИНН 9909004658
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9153-83 | Анализаторы жидкости инфракрасные | Анализ-3 | Нет данных | Нет данных | Перейти |
| 26499-09 | Пирометры инфракрасные | IS 140, IP 140, IGA 140, IN 140/5, IN 140/5-L, IPE 140, IPE 140/34, IPE 140/39, IPE 140/45, IP 140-LO | Фирма "IMPAC Infrared GmbH", Германия | 2 года | Перейти |
| 83438-21 | Спектрометры аэрозольные | APDA-372 | HORIBA Europe GmbH, Германия | 1 год | Перейти |
| 24184-02 | Спектрометры эмиссионные | Metal Test | Фирма "G.N.R. s.r.l.", Италия | 1 год | Перейти |
| 22571-02 | Спектрометры энергий альфа-излучения | СЕА-2К | Институт физико-технических проблем Минатома РФ, г.Дубна | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
