Анализаторы размера частиц Analysette 22 NanoТec, ГРСИ 66032-16
Номер госреестра:
66032-16
Наименование СИ:
Анализаторы размера частиц
Обозначение типа:
Analysette 22 NanoТec
Производитель:
Фирма "Fritsch GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64513
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы размера частиц Analysette 22 NanoТec
Назначение средства измерений
Анализаторы размера частиц Analysette 22 NanoТec (далее - анализаторы) предназначены
для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.
Описание средства измерений
Конструктивно анализаторы состоят из измерительного блока, блоков подготовки и
подачи сухой пробы и блоков подготовки жидкой пробы различного объема.
Измерительный блок представляет собой оптико-аналитическую систему, основными
элементами которой являются два источника света (лазерные диоды с длинами волн излучения
532 нм и 850 нм), фокусирующая оптическая система, фотоприемное устройство (фотодиодная
матрица), измерительная ячейка и микропроцессорное устройство для обработки результатов
измерений. Измерительная ячейка является сменным элементом в зависимости от вида, объема
и способа подачи анализируемой пробы.
В блоках подготовки жидкой пробы производится диспергирование анализируемого
материала в жидкую среду с последующей прокачкой полученной пробы через измерительную
ячейку. В конструкцию блоков входят ультразвуковая ванна и центробежный насос.
Блоком подготовки сухой пробы производится прокачка анализируемого порошка через
измерительную ячейку за счет направленного потока воздуха. Блок подачи сухой пробы не
имеет диспергирующего распылителя, проба через измерительную ячейку проходит путем
постепенного высыпания анализируемого порошка из специального лотка. Удаление сухой
пробы из измерительной ячейки производится пылеулавливателем.
Управление работой анализатора и представление результатов измерений осуществляется
компьютером с помощью автономного программного обеспечения. Связь с компьютером -
через интерфейс USB.
Анализаторы являются стационарным лабораторным оборудованием и питаются от сети
переменного тока.
Принцип работы анализаторов основан на регистрации рассеянного взвешенными
частицами оптического излучения. Частицы жидкой/сухой пробы при ее прокачке через
измерительную ячейку попадают в зону зондирующего лазерного луча, при взаимодействии с
которым рассеивают свет. Рассеянный свет регистрируется под разными углами фотодиодной
матрицей. По интенсивности рассеянного излучения в зависимости от угла рассеяния
определяется распределение частиц по размерам и их средний размер. Результаты измерений
представляются в цифровом и графическом виде, а также в виде гистограмм.
Внешний вид анализаторов и обозначение мест для размещения знаков поверки и
утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного
доступа - на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 2 - Схема пломбировки анализатора
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное фирмой
«Fritsch GmbH». Встроенное ПО является метрологически значимым. Его основные функции:
управление работой анализатора, обработка сигналов с фотодиодной матрицы, хранение и
передача данных на компьютер.
Для отображения результатов измерений используется автономное ПО MaScontrol на
основе операционной системы Windows, версия не ниже 1.050. ПО MaScontrol устанавливается
на анализаторы при первичном введении их в эксплуатацию и не является метрологически
значимыми, не оказывает влияние на результаты измерений.
Идентификационные данные ПО представлены в таблице 1.
Значение
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО
Firmware
не ниже 1.26
5332eb16
CRC32
Задняя панель
измерительного блока
Место пломбировки

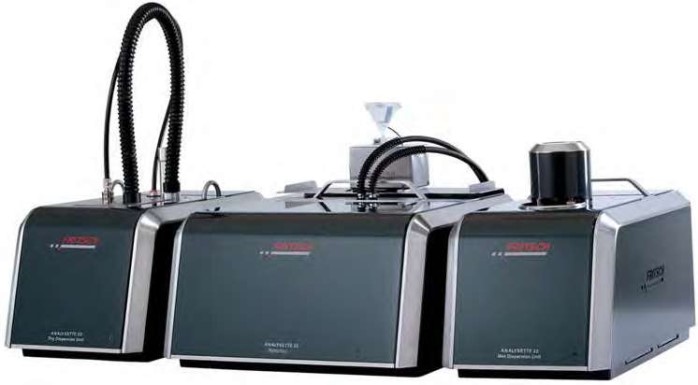

Рисунок 1 - Внешний вид анализатора, обозначение места для размещения знака утверждения
типа
Место для Место для
размещения знака размещения знака
поверкиутверждения типа
Блок подготовки
сухой пробы
Измерительный
блок
Блок подготовки
жидкой пробы
Лист № 3
Всего листов 5
Идентификационные данные встроенного ПО отображаются в диалоге информации о
программе при подключении анализатора к компьютеру и установке автономного ПО.
Идентификационное наименование и версия автономного ПО отображаются в верхней строке
программного окна. Встроенное ПО и измеренные данные защищены с помощью специальных
средств защиты от преднамеренных и непреднамеренных изменений.
ЗащитавстроенногоПОотнепреднамеренныхипреднамеренныхизменений
соответствует уровню защиты «средний» по Р 50.2.077
-
2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в
таблице 2.
Наименование характеристики
Значение
характеристики
от 0,01 до
1000,00
от 0,1 до 1000,0
±10
530
´
620
´
350
320
´
620
´
440
320
´
620
´
440
360
´
650
´
370
360
´
650
´
370
140
´
330
39,0
30,8
35,8
8,0
25,0
24,6
от +15 до +35
от 30 до 80
от 84,0 до 106,7
Таблица 2 - Основные метрологические и технические характеристики
Диапазон показаний размеров частиц, мкм:
-
в жидкой пробе
-
-
в сухой пробе
Диапазон измерений размеров частиц, мкм
от 0,1 до 1000,0
Пределы допускаемой относительной погрешности измерений размеров
частиц, %
220±22
200
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В
Потребляемая мощность, В·А, не более
Габаритные размеры (длина
´
ширина
´
высота), мм, не более:
-
измерительный блок
-
блок подготовки жидкой пробы
-
блок подготовки жидкой пробы малого объема SVA
-
блок подготовки сухой пробы
-
блок подачи порошкообразнойпробы
Габаритные размеры блока подготовки жидкой пробы малого объема SVM
(диаметра
´
высота), мм, не более
Масса, кг, не более:
-
измерительный блок
-
блок подготовки жидкой пробы;
-
блок подготовки жидкой пробы малого объема SVA
-
блок подготовки жидкой пробы малого объема SVM
-
блок подготовки сухой пробы
-
блок подачи порошкообразнойпробы
-
Рабочие условия применения:
-
температура окружающего воздуха,
°
С
-
относительная влажность окружающего воздуха, %
-
атмосферное давление, кПа
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на корпус измерительного блока анализаторов в виде наклейки и на титульный лист
руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплектность анализаторов приведена в таблице 3.
Наименование
Примечание
Таблица 3 - Комплект поставки
Коли
-
чество
1Анализатор размера частиц Analysette 22 NanoТec в составе:
1 шт.
1 шт.по заказу
1 шт.по заказу
1 шт.по заказу
1 шт.по заказу
1 шт.по заказу
-
измерительный блок
-
блок подготовки жидкой пробы в комплекте с измерительной
ячейкой
-
блок подготовки жидкой пробы малого объема SVA в комплекте
с измерительной ячейкой
-
блок подготовки жидкой пробы малого объема SVM в комплекте
с измерительной ячейкой
-
блок подготовки сухой пробы в комплекте с измерительной
ячейкой
-
блок подачи порошкообразнойпробывкомплектесизмерительной
ячейкой
-
виброзагрузчик
1 шт.по заказу
-
компьютер
2Комплект кабелей
3Комплект шлангов
4Комплект принадлежностей для анализа сухой пробы
5Комплект воронок
6Комплект принадлежностей для анализа жидкой пробы
7Программное обеспечение MaScontrol
8Руководство по эксплуатации
9Руководство пользователя ПО
1 шт.по заказу
1 комп.
1 комп.по заказу
1 комп.по заказу
1 комп.по заказу
1 комп.по заказу
1 экз.
1 экз.
1 экз.
10 Паспорт 1 экз.
11 Методика поверки 1 экз.
Поверка
осуществляется по документу МП-640-031-16 «Инструкция. Анализаторы размера частиц
Analysette 22 NanoТec. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.09.2016 г.
Основные средства поверки:
-
государственныйвторичныйэталонединицдисперсныхпараметроввзвесей
нанометрового диапазона ВЭТ 163-1-2010, рег. № 2.1.ZZT.0002.2013;
-
стандартный образец гранулометрического состава порошкообразного материала
КМК
-
045, рег. № ГСО 10578-2015;
-
стандартный образец гранулометрического состава порошкообразного материала
КМК
-
100, рег. № ГСО 10580-2015;
-
стандартный образец гранулометрического состава СМС-250, рег. № ГСО 10205-2013;
Лист № 5
Всего листов 5
-
стандартный образец гранулометрического состава СМС
-
650, рег. № ГСО 10207-2013.
Знак поверки наносится на анализатор и свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
размера частиц Analysette 22 NanoТec
1ГОСТ 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошковых материалов;
2Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Fritsch GmbH», Германия
Адрес: Fritsch GmbH, Industriestrasse 8, 55743 Idar-Oberstein, Germany
Тел.: (+ 49) 6784/70-0, факс: (+ 49) 6784-70-11
E-mail:
Http:
Заявитель
Обществосограниченнойответственностью«ФритчЛабораторныеприборы»
(ООО «Фритч Лабораторные приборы»)
ИНН 7725670990
Юридический адрес: 115093, г. Москва, «М-Стиль», 3-й Павловский пер., д. 1, офис 109
Фактический и почтовый адрес: 115093, г. Москва, Партийный пер., д. 1, корп. 57, стр. 3
Тел.: (495) 781-2036, факс: (495) 781-2036
Нttp:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72028-18 | Анализаторы ртути | WA-5F | Фирма "Nippon Instruments Corporation" (NIC), Япония | 1 год | Перейти |
| 54777-13 | Анализаторы | P15 plus | Фирма "Evoqua Water Technologies Ltd.", Великобритания | 1 год | Перейти |
| 44514-10 | Анализаторы телевизионных сигналов | WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 | Компания "Tektronix, Inc.", США | 1 год | Перейти |
| 38791-08 | Счетчики аэрозольных частиц | KANOMAX мод. 3886 (GEO-α), 3887, 3714, 3715, 3900 | Фирма "KANOMAX Inc.", США | 1 год | Перейти |
| 15409-96 | Анализаторы сероводорода | MODEL VII, MODEL 722 | Фирма "Houston Atlas Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
