Приложение к свидетельству № 64497
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5,
Durascan-70 G5, Durascan-80 G5
Назначение средства измерений
Твердомеры Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5,
Durascan-80 G5 (далее - твердомеры) предназначены для измерений твердости металлов и
сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и по шкалам Бринелля
в соответствии с ГОСТ 9012-59.
Описание средства измерений
Принцип действия твердомеров основан:
на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с
последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения
длин диагоналей в значения твёрдости по Виккерсу (HV);
для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового
наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Твердомеры укомплектованы видеокамерой высокого разрешения, светодиодной
подсветкой,автоматическойфокусировкойипрограммнымобеспечением(ПО)для
автоматического измерения длины диагоналей восстановленного отпечатка.
Твердомер Durascan 10 G5 наиболее простая модель для выполнения одиночных
измерений твёрдости. Управление осуществляется через сенсорный экран. Позиционирование
осуществляется вручную.
Твердомер Durascan 20 G5 аналогичен Durascan 10 G5 и дополнительно имеет
возможность позиционирования по осям X и Y, а также имеет ПО для автоматического
измерения твёрдости плоской поверхности образца в нескольких точках по заданному
направлению и с заданным шагом.
Твердомер Durascan 50 G5 полностью автоматический, управление осуществляется через
персональный компьютер, с моторизированным позиционированием по осям X и Y перед
проведением измерения. Твердомер Durascan 70 G5 аналогичен Durascan 50 G5 и
дополнительно имеет возможность обзора образца с помощью дополнительной камеры для
лучшего позиционирования измерения.
Твердомер Durascan 80 G5 аналогичен Durascan 70 G5, но обладает большим ходом
стола по оси X. Является максимальным по функциональным возможностям в этой линии
твердомеров.
Твердомеры модификаций Durascan 10 G5, Durascan 20 G5 стандартно комплектуются
механической револьверной головкой на 3 позиции, опционально могут быть укомплектованы
автоматическоймоторизованнойревольвернойголовкойна6позиций.Твердомеры
модификаций Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5 комплектуются автоматической
револьверной головкой на 6 позиций.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и
пломбирования приведён на рисунках 1 и 2.
Лист № 2
Всего листов 6

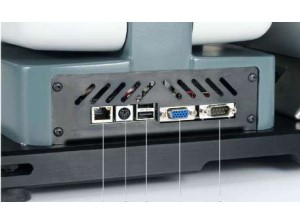

Рисунок 2 - Задняя панель твердомеров
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой
твердомеров, а также для визуального отображения, хранения и статистической обработки
результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Значение
Durascan-10 G5, Durascan-50 G5,
Durascan-20 G5 Durascan-70 G5,
Durascan-80 G5
Ecos workflow compact Ecos workflow
не ниже v 2.13 не ниже v 2.13
--
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий»поР50.2.077-2014.Конструкциятвердомеровисключаетвозможность
несанкционированного влияния на ПО и измерительную информацию.
Метрологические и технические характеристики
место расположения
пломбы изготовителя
Durascan-10 G5, Durascan-20 G5 Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5

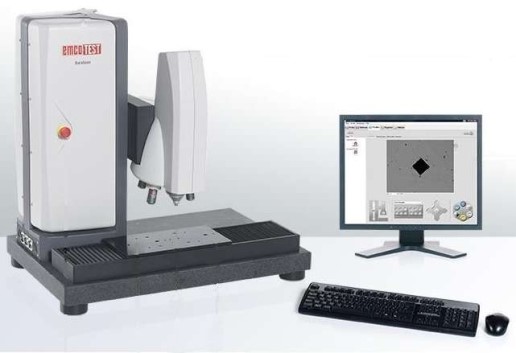

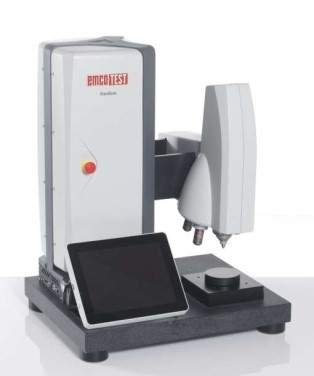

Рисунок 1 - Внешний вид твердомеров
место нанесения знака
утверждения типа
Лист № 3
Всего листов 6
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения
нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Испытательные нагрузки, НПределы допустимого
отклонения нагрузок, %
0,00981; 0,0196; 0,049±2,0
0,098; 0,245; 0,490; 0,981
±
1,5
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1;
±
1,0
294,2; 490,3
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы ВиккерсаДиапазоны измерений
твердости, HV
HV 0,001; HV 0,002; HV 0,005 от 30 до 200
HV 0,01; HV 0,025 от 50 до 350
HV 0,05 от 50 до 450
HV 0,1 от 50 до 850
HV 0,2; HV 0,3 от 50 до 1000
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 от 50 до 1500
Пределы допускаемых абсолютных погрешностей измерений твёрдости по шкалам
Виккерса твердомерами приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
ОбозначениеИнтервалы измерений твёрдости HV
шкалы
от30 ототототототототот
твёрдости
до 7575125175225275325375425475
дододододододододо
125175225275325375425475525
Пределы допускаемой абсолютной погрешности твердомера,
HV, (±)
HV0,0019162030------
HV0,0029162030------
HV0,0059163030------
HV0,015101520 20 27 35---
HV0,0254101520 20 27 35---
HV0,05- 81420 20 27 35 40 50-
HV0,1- 61116 20 27 35 40 50 50
HV0,2- 4 812 18 24 30 36 43 50
HV0,3- 4 710 14 18 23 28 34 40
HV0,5- 3 710 13 15 19 24 27 30
HV1- 3 6 8 10 12 14 16 20 25
HV2- 3 5 6 8 9 12 16 18 20
HV5- 3 5 6 8 9 11 12 14 15
HV10, HV20- 3 5 6 8 9 11 12 14 15
HV30, HV50- 3 5 6 6 6 7 89 10
Лист № 4
Всего листов 6
Продолжение таблицы 4
ОбозначениеИнтервалы измерений твёрдости HV
шкалыотототототототототот
твёрдости5255756256757257758258759251075
додододододододододо
57562567572577582587592510751500
Пределы допускаемой абсолютной погрешности твердомера,
HV, (±)
HV0,1586672778696102---
HV0,2586672778696102 108 110-
HV0,3475462707580 89 99 110-
HV0,5364246495664 68 72 90 142
HV1283032354248 51 54 60 77
HV2222426283032 38 45 50 77
HV5171820212324 26 27 40 52
HV10; HV20171820212324 26 27 30 39
HV30, HV50111213141516 19 18 20 26
Примечание: Метрологические характеристики действительны для 5 измерений
Испытательные нагрузки, пределы допустимого отклонения нагрузок и диапазоны
измерений твердости по шкалам Бринелля приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Шкала БринелляНагрузка, НПределы допустимогоДиапазон измерения
отклонения нагрузок, %твердости, HBW
HBW 1/1098,07 от 32 до 200
HBW 1/30294,2
±
1,0 от 95 до 650
HBW 2,5/62,5 613 от 32 до 218
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 6.
550
±100
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкалИнтервалы измерения твёрдости, HBW
измерения твёрдости
30 75 125 200 300 400
±20 ±25 ±25 ±50 ±50 ±50
Пределы допускаемой абсолютной погрешности твердомера,
HBW, (±)
HBW 1/10; HBW 2,5/62,51,53,04,57,5---
HBW 1/30-3,04,57,510,513,519,5
Технические характеристики твердомеров приведены в таблице 7.
Значение характеристики
Таблица 7 - Технические характеристики твердомеров
Наименование характеристики
Условия эксплуатации:
-температура окружающего воздуха, °С
- относительная влажность при температуре 25 °С, %
от +18 до +28
от 40 до 70
Лист № 5
Всего листов 6
Значение характеристики
Наименование характеристики
Электропитание:
- напряжение переменного тока, В
- частота переменного тока, Гц
220 ±22
50 ±0,5
Габаритные размеры и масса твердомеров приведены в таблице 8.
Таблица 8 - Габаритные размеры и масса твердомеров
НаименованиеЗначение характеристики для моделей твердомеров
характеристики
DuraScan 10 G5,Durascan-50 G5,Durascan-80 G5
DuraScan 20 G5Durascan-70 G5
Длина, мм, не более550550700
Ширина, мм, не более 450 450 450
Высота, мм, не более 702 702 702
Масса, кг, не более709296
Знак утверждения типа
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульныйлист
руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
Комплектность твердомеров приведена в таблице 9.
Таблица 6 - Комплектность твердомеров
Наименование
Количество,
шт.
Примечание
В соответствии с
моделью
1
1
1
В соответствии с
моделью
Твердомер Durascan-10 G5, или Durascan-20 G5, или
Durascan-50 G5, или Durascan-70 G5 , или Durascan-80 G5
Блок вспомогательных принадлежностей
Руководство по эксплуатации Durascan 10, 20 G5 - 01РЭ
или Durascan 50, 70, 80 G5- 01РЭ
Методика поверки Durascan 10, 20, 50, 70, 80 G5 - 01 МП
1
Поверка
осуществляется по документу Durascan 10, 20, 50, 70, 80 G5 - 01 МП «Инструкция. Твердомеры
Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.10.2016 г.
Основные средства поверки:
-эталонныемерымикротвёрдостисметрологическимихарактеристикамипо
ГОСТ 8.063-2012 со значениями: (100±25) HV; (200±50) HV; (450±75) HV; (800±50) HV;
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда
по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV;
- эталонные меры твёрдости Бринелля с метрологическими характеристиками 2 разряда
по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к твердомерам
Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5
1 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по
шкалам Виккерса»
2 ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»
3 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1 Метод измерения»
4 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
5 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений.
Государственная специальный эталон и государственная поверочная схема для средств
измерений твёрдости по шкалам Бринелля».
6 Техническая документация фирмы-изготовителя
Изготовитель
Фирма «EMCO-TEST Prűfmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438; Факс: + 43 6244 20 438-8
E-mail:
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
Юридический (почтовый) адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
ИНН: 7728644821
Тел./факс +7(495) 781-07-85
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
