Номер госреестра:
65990-16
Наименование СИ:
Колонки раздаточные
Обозначение типа:
Helix серии AdBlue
Производитель:
Фирма "Wayne Fueling Systems Sweden AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64469
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки раздаточные Helix серии AdBlue
Назначение средства измерений
Колонки раздаточные Helix серии AdBlue предназначены для измерений объёма
присадки к дизельному топливу на основе водных растворов мочевины (карбамида) торговых
марок AdBlue, DEF и других при выдаче её в баки транспортных средств.
Описание средства измерений
Принцип работы колонок раздаточных Helix серии AdBlue состоит в следующем:
жидкость из резервуара при помощи насоса через фильтр и приёмный клапан подаётся в
измеритель объёма, из которого через раздаточный рукав с краном поступает в бак
транспортного средства.
Информация о количестве жидкости, прошедшей через измеритель объёма, поступает в
электронно-вычислительное устройство колонок. На цифровом табло колонки отображаются
количество отпущенной жидкости, его цена и стоимость.
Установка показаний на цифровом табло выданного объёма жидкости в положение
нуля производится автоматически при снятии раздаточного рукава с краном.
Колонки состоят из следующих основных элементов: корпуса, измерительного блока,
блока электроники, раздаточного рукава с краном.
В качестве измерителя объема используется специальная модификация iMeter
ТМ
(Wayne Fueling Systems Brazil, Бразилия).
Блок электроники может комплектоваться электронагревателем для устойчивой работы
при отрицательных температурах окружающего воздуха. Измерительный блок может
комплектоватьсяэлектронагревателемссистемойциркуляциижидкостиAdBlue,
предотвращающей её замерзание в трубопроводах колонки при отрицательных температурах
окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по
кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть
установлен электромеханический счётчик суммарного объёма.
Обозначения колонок: Helix серии AdBlue X
1
(Х
2
/X
3
) X
4
Х
5
X
6
X
7
X
8
,
где указывается:
серия - 6000;
X
1
- тип стойки:
C - тип C-образного вида.
X
2
- конструкция (используется один или более символов для обозначения в зависимости от
заказанной комплектации):
N - узкая;
H - верхний шланг;
X
3
- расположение:
LM - ориентация шлангов на проезд зеркально;
X
4
- количество входов: от 1 до 5.
X
5
- количество выходов: от 1 до 8.
X
6
- количество гидравлических блоков: до 5
X
7
- количество раздаточных рукавов / кранов на одной стороне:
X
8
- базовые технические характеристики:
используется один или более символов для обозначения, в зависимости от заказанной
комплектации, например:
D - добавка;
M - мультимедиа;
Лист № 2
Всего листов 6
P - платежный модуль;
T - платежный терминал и другие обозначения.
Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.
Внешний вид колонок представлен на рисунке 1.

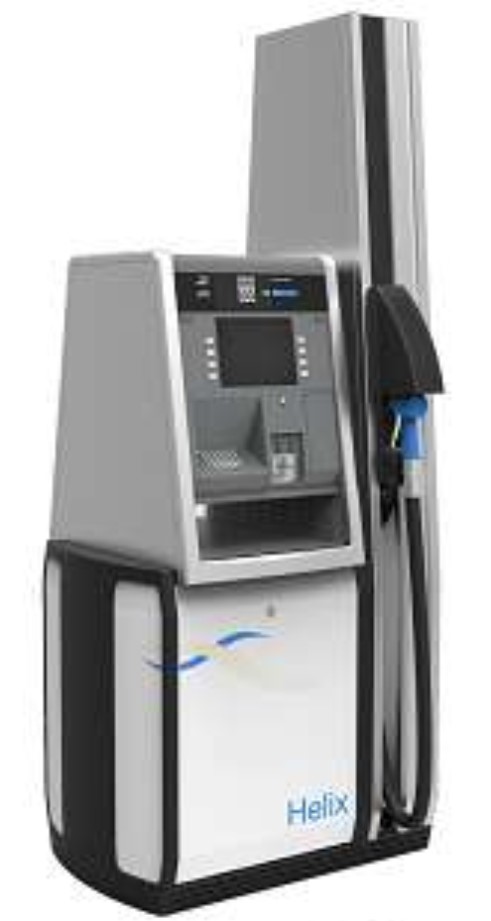

Рисунок 1- Колонка раздаточная Helix 6000 AdBlue
Схемы нанесения знака поверки представлены на рисунках 2 - 4.
Лист № 3
Всего листов 6

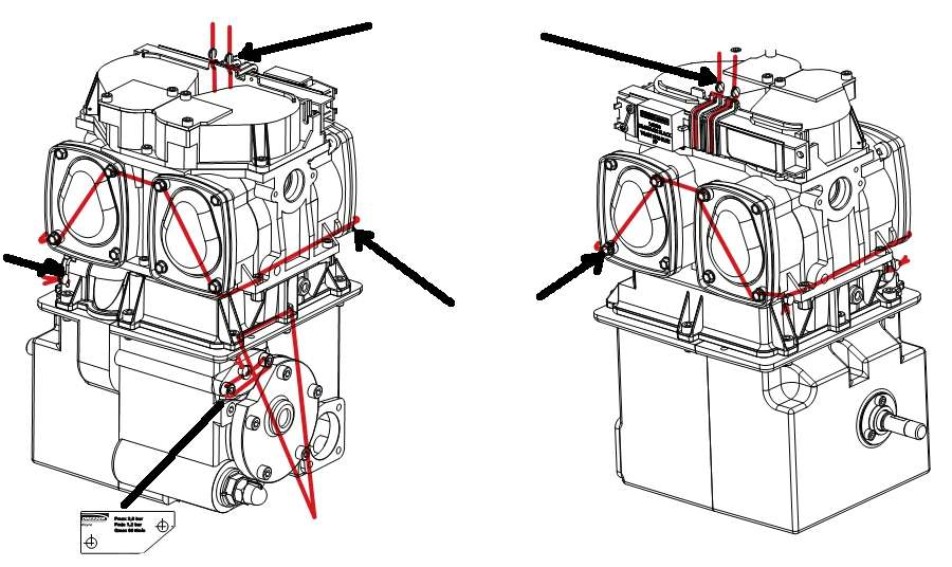

Рисунок
2 - Схема нанесения знака поверки на iMeter

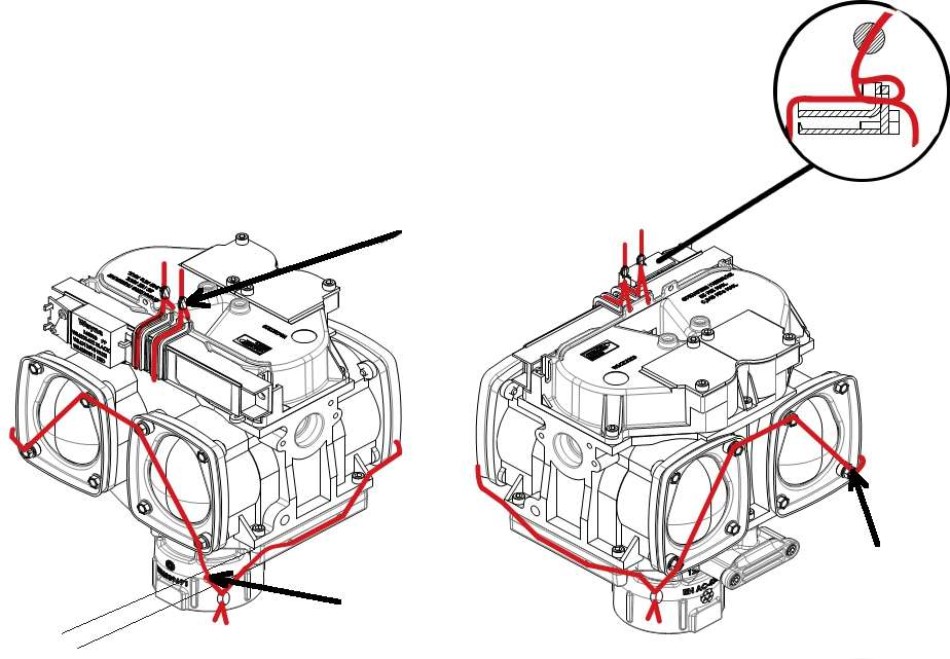

Рисунок
3 - Схема нанесения знака поверки на iMeter
Лист № 4
Всего листов 6

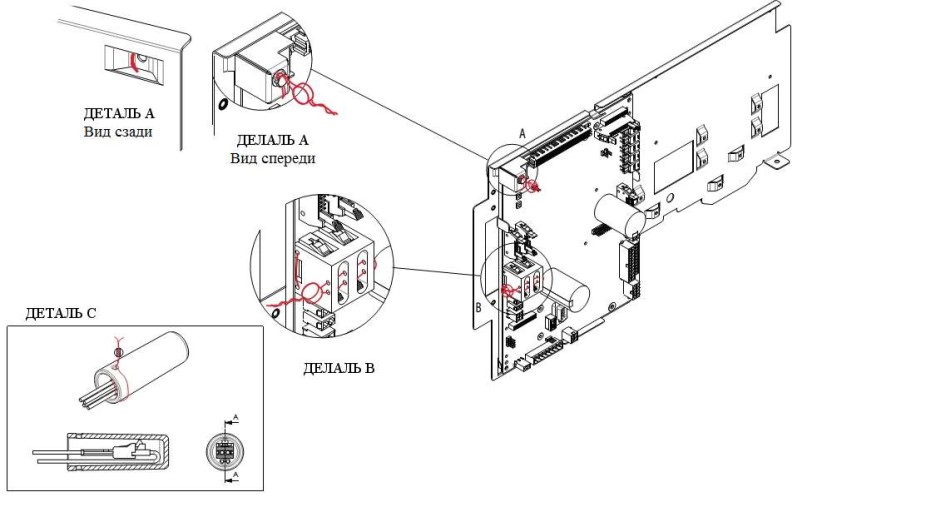

Рисунок 4 - Схема нанесения знака поверки на электронный блок
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
iGEM SW ver. 12.XX
12.XX
555F
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений колонок раздаточных Helix AdBlue - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
Значение
40
2
5
Таблица 2- Метрологические и технические характеристики
Наименование параметра
Номинальный расход жидкости, л/мин
Наименьший расход жидкости, л/мин
Минимальная доза выдачи жидкости, л
Пределы допускаемой основной относительной погрешности измерений
объёма жидкости при температуре окружающей среды (20±5) °С, %
-
при номинальном расходе
-
при наименьшем расходе
±0,25
±0,4
Лист № 5
Всего листов 6
±0,25
Напряжение электропитания, В
Значение
Продолжение таблицы 2
Наименование параметра
Пределы допускаемой дополнительной относительной погрешности
измерений объёма жидкости при температуре, отличной от (20 ± 5) °С, в
пределах температур окружающей среды и жидкости от минус 25 до
плюс 60 °С, %
230
+
10 %
-
15 %
450
215
2200×2250×670
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры, мм, не более
Условия эксплуатации:
-
относительная влажность, %
-
атмосферное давление, кПа
-
температура окружающей среды, °С
Маркировка взрывозащиты
до 95
от 84,0 до 106,7
от -25 до +60
II Gb IIA T3 X
Знак утверждения типа
наносят на маркировочную табличку колонки фотолитографическим способом и на титульный
лист паспорта типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 3.
Количество
Таблица 3- Комплектность средства измерений
Наименование
Колонка раздаточная Trial AdBlue
Руководство пользователя
Паспорт
Методика поверки РТ-МП-3069-449-2016
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Поверка
осуществляется по документу РТ-МП-3069-449-2016 «ГСИ. Колонки раздаточные Helix серии
AdBlue. Методика поверки», утверждённому ФБУ «Ростест - Москва» 29 июля 2016 г.
Основные средства поверки:
-
эталонные мерники 2 - го разряда по ГОСТ 8.400-2013, вместимостью 5, 10, 20 дм
3
;
-
секундомер, погрешность ±0,4 с;
-
термометр, цена деления 0,1
°
С, диапазон измерений от минус 25 до плюс 60 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, на электронный блок
и измеритель объема iMeter.
Нормативные и технические документы, устанавливающие требования к колонкам
раздаточным Helix серии AdBlue
Техническая документация «Wayne Fueling Systems Sweden AB», Швеция.
Лист № 6
Всего листов 6
Изготовитель
Фирма «Wayne Fueling Systems Sweden AB», Швеция
Hanögatan 10, Box 50559, SE-202 15 Malmö, Sweden
Тел.: +46 40 360 500; Факс: +46 40 150 381
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
web:
Е-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
