Приложение к свидетельству № 64464
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ФЛЮОРИТ ЦМ
Назначение средства измерений
Газоанализатор ФЛЮОРИТ ЦМ предназначен для измерений объемной доли кислорода
(ОДК) в инертных газах и в азоте при контроле и регулировании технологических процессов на
воздухоразделительных установках, установках очистки инертных газов и азота, при контроле
готовой продукции.
Описание средства измерений
Принцип действия газоанализатора основан на применении высокотемпературной
потенциометрической ячейки с твердым электролитом. Разность электродных потенциалов
потенциометрической ячейки связана с парциальным давлением кислорода в анализируем газе
и сравнительной средой уравнением Нернста.
Газоанализатор является промышленным, одноканальным прибором непрерывного
действия с цифровым отсчетом.
Конструктивно газоанализатор состоит их двух частей - датчика и блока измерений,
соединяемых с помощью кабеля.
Газоанализатор имеет два конструктивных исполнения: ИСП1 и ИСП2, отличающихся
габаритными размерами и массой блоков измерений. Датчики не зависят от варианта
исполнения.

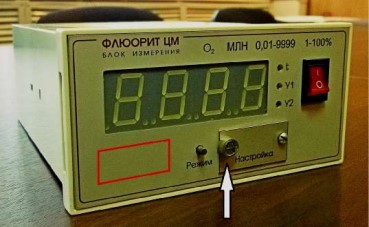

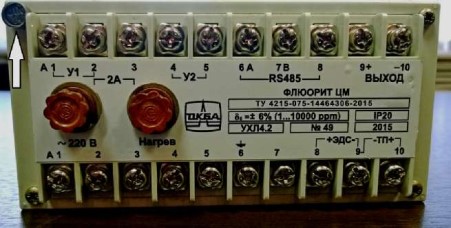

Рисунок 1 - Блок измерения ИСП1. Схема пломбировки от несанкционированного доступа.
Места для пломбирования обозначены стрелками. Прямоугольником обозначено место
нанесения знака утверждения типа и знака поверки.

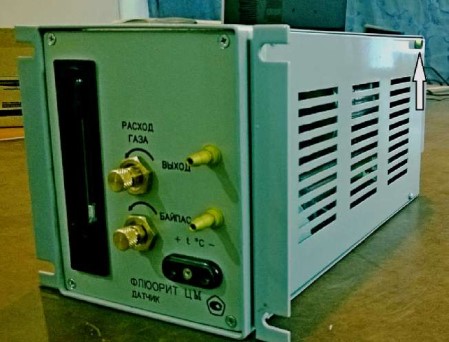

Рисунок 2 - Датчик. Схема пломбировки от несанкционированного доступа.
Места для пломбирования обозначены стрелками.
Лист № 2
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1
Наименование параметраЗначение
диапазон измерений объемной доли кислорода (далее ОДК) по
табло, млн
-1
от 0,01 до 9999,00
диапазон измерений объемной доли кислорода (далее ОДК) по
табло %от 1 до 100
диапазоны измерений объемной доли кислорода (далее ОДК) поот 0,01 до 1,00
токовому выходному сигналу, млн
-1
от 1 до 100
от 10 до 1000
от 100 до 10000
диапазон измерений объемной доли кислорода (далее ОДК) по
токовому выходному сигналу, %от 1 до 100
Газоанализатор имеет выходной сигнал постоянного тока от 4 до 20 мА, который
устанавливается пользователем для одного из диапазонов измерений.
Пределы допускаемой основной относительной погрешности измерения ОДК
d
ор
:
- в диапазоне измерений от 0,01 до 0,1 млн
-1
включ., %, не более ±10
- в диапазоне измерений св. 0,1 до 100 млн
-1
включ., %, не более ±6
- в диапазоне измерений св. 100 млн
-1
до 100 %, %, не более ±4

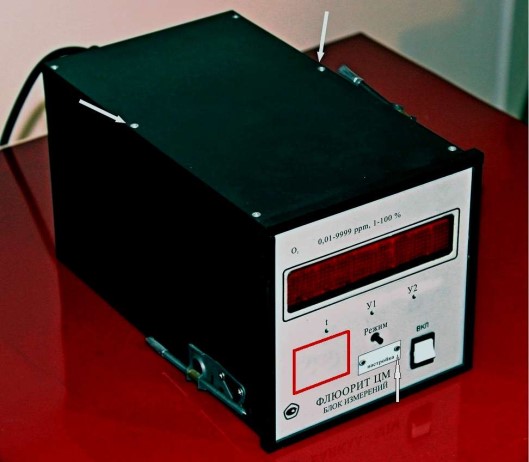

Рисунок 3 - Блок измерения ИСП2. Схема пломбировки от несанкционированного доступа.
Места для пломбирования обозначены стрелками. Прямоугольником обозначено место
нанесения знака утверждения типа и знака поверки.
Лист № 3
Всего листов 5
Таблица 2
Пределы допускаемой основной относительной погрешности газоанализатора по выходному
сигналу постоянного тока не превышает δ
ор
.
Пределы допускаемой дополнительной погрешности, обусловленной изменением
окружающей температуры на каждые 10 °С в диапазоне от +5 до +50
°
С, не более 0,5δ
ор
.
Пределы допускаемой дополнительной погрешности, обусловленной отклонением расхода
анализируемого газа через чувствительный элемент от номинального значения на ±30 % -
не более 0,4δ
ор
.
Пределы допускаемой дополнительной погрешности газоанализатора, обусловленной
изменением температуры и влажности окружающего воздуха в пределах рабочих условий -
не более ±4,5 %.
Нестабильность (изменение) показаний газоанализатора в течение 7 суток на одной и той же
газовой смеси - не более 0,5δ
ор
.
Время установления показаний газоанализатора при изменении ОДК анализируемого газа не
более:
- в диапазоне от 1 до 10 млн
-1
,с600
- в диапазоне от 10 до 9999 млн
-1
,с 90
- в диапазоне от 1 до 100 %, с 30
Значение
220
50
100
80
´
160
´
200
170
´
150
´
345
155
´
155
´
320
170
´
150
´
345
0,8
4,0
Таблица 3
Наименование параметра
Параметры электрического питания:
- напряжение питания от сети, В
- частота, Гц
- потребляемая мощность, Вт, не trial
Габаритные размеры составных частей газоанализатора ИСП1:
- блока измерений (длина
´
ширина
´
высота), мм
- датчика (длина
´
ширина
´
высота), мм
Габаритные размеры составных частей газоанализатора ИСП2:
- блока измерений(длина
´
ширина
´
высота), мм
- датчика (длина
´
ширина
´
высота), мм
Масса составных частей газоанализатора ИСП1:
- блока измерений, кг
- датчика, кг
Масса составных частей газоанализатора ИСП2:
- блока измерений, кг
- датчика, кг
Давление анализируемого газа на входе в газоанализатор, кПа
(кгс/см
2
)
2,5
4,0
от 4 до 600
(от 0,04 до 6)
Номинальный расход газа через чувствительный элемент,
см
3
/мин
от 2,4 до 2,6
10
15 000
от +5 до +50
от 84 до 106
(от 630 до 800)
Срок службы, лет, не менее
Средняя наработка на отказ, часов, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление,кПа
(мм рт.ст.)
- относительная влажность окружающего воздуха, %, не более
при температуре +35°С
80
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на переднюю панель блока измерений (исполнение ИСП1 и ИСП2) методом
сеткографии и в эксплуатационную документацию методом ксерокопирования.
Комплектность средства измерений
Таблица 4
В комплект поставки газоанализатора входит:
- датчик 5К2.320.038;1 шт.
- блок измерений 5К2.390.135 ИСП1;1 шт.
- или блок измерений 5К2.390.136 ИСП2;
- комплект запасных частей 5К4.070.271;1 шт.
- комплект принадлежностей 5К4.072.126;1 шт.
- комплект монтажных частей 5К4.075.148;1 шт.
- УИРГ-2Г 5К2.833.007-02;1 шт.
- «Газоанализатор ФЛЮОРИТ ЦМ. Руководство по эксплуатации. 5К1.552.061 РЭ»;1 экз.
- «Газоанализатор ФЛЮОРИТ ЦМ. Методика поверки. 5К1.552.061 ДП»;1 экз.
- «Методика измерений расхода газа пузырьковым методом. МИ 5К0.283.001-2012»;1 экз.
По отдельному заказу газоанализатор может комплектоваться дополнительно стабилизатором
давления газа.
Поверка
осуществляется по документу 5К1.552.061 ДП "Газоанализатор ФЛЮОРИТ ЦМ. Методика
поверки", утвержденному ФГУП "ВНИИФТРИ" 02.11.2015 г.
Основные средства поверки приведены в таблице 5.
Давление не менее 60 кПа
Вольтметр В7-38, ТУ4 ТГ2.710.002 ТУ
Барометр анероид М67, ТУ25-04.1797-75
от 0 до 20 мА, КТ 0,2.
Поверочные газовые смеси
ГСО № 10597-2015, О
2
в N
2
, разряд 1
Основные метрологические и технические
характеристики средства поверки
Верхний предел измерений 100 кПа,
КТ 0,4
Таблица 5
Наименование средства поверки и
обозначение НТД
Манометр образцовый деформационный,
тип МО,ТУ 25-05-1664-74
Воздух кл. 7 или 9 по ГОСТ 17433-80 или
азот по ГОСТ 9293-74
Секундомер СоСпр-2б-2, ГР 11519-06
Вентиль запорный
Мегаомметр М1102, ТУ25-04-800-71
КТ 2
условный проход Ду=2мм,
500 В, КТ 1
Предел измерения 10В, входное
сопротивление не менее 1 МОм
100 Ом, 0,25 Вт
Постоянный резистор МЛТ, ОЖО.467.180 ТУ
Побудитель расхода газа П3 АПИ5 883070
Термометр ТЛ-4
от 0 до +50
°
С, цена деления 0,1
°
С
Диапазон измерений от 610 до 790 мм рт. ст.
абсолютная погрешность ±0,8 мм рт. ст.
Сопротивление от 0 до 100 кОм, КТ 0,2
Магазин сопротивления Р33
Миллиамперметр М2015 (регистрационный
номер 4589-74)
объемная доля кислорода 0,19%;
объемная доля кислорода 0,95%;
объемная доля кислорода 17,0 %;
объемная доля кислорода 90,0 %;
Лист № 5
Всего листов 5
КТ 0,5
Наименование средства поверки иОсновные метрологические и технические
обозначение НТДхарактеристики средства поверки
объемная доля кислорода 8,0 %;
объемная доля кислорода 1,9 %.
Кран механический поворотный КМП4М-
422 ТУ6-83 5Е4.460.130ТУ
Регистрирующий прибор КСП-4,
ГР 4750
Источник питания постоянного тока Б5-46Напряжение постоянного тока 10 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель блока измерений (исполнение ИСП1 и
ИСП2), места нанесения знака поверки обозначены на рисунках 1-3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
ФЛЮОРИТ ЦМ
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
«Газоанализатор ФЛЮОРИТ ЦМ. Технические условия ТУ 4215-075-14464306-2015».
«Газоанализатор ФЛЮОРИТ-ЦМ. Методика поверки 5К1.552.061 ДП».
Изготовитель
ООО «Научно-производственное предприятие ОКБА» (ООО «НПП ОКБА»)
Юридический адрес: Россия , 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск,
ул. 2-я Московская, стр. 33а
ИНН 3812074890
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»,
Восточно-Сибирский филиал
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57
Телефон/ факс: (3952) 46-83-03, 46-38-48
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
