Номер госреестра:
65959-16
Наименование СИ:
Блоки детектирования
Обозначение типа:
БДПН-101Д
Производитель:
ООО НПП "Доза", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64436
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки детектирования БДПН-101Д
Назначение средства измерений
Блоки детектирования БДПН-101Д (далее - блоки) предназначены для измерения
плотности потока тепловых нейтронов (далее - ППТН).
Описание средства измерений
Блок детектирования БДПН-101Д представляет собой функционально и конструктивно
законченное устройство. Блок состоит из блока счетчика тепловых нейтронов БСТН-101 и
блока сопряжения БС-101.
Принцип действия блоков основан на преобразовании потока тепловых нейтронов в
электрические импульсы.
Блок счетчика тепловых нейтронов БСТН-101 состоит из:
- счетчика на основе
3
He для преобразования потока тепловых нейтронов в
электрические импульсы;
- усилителя-формирователя;
- высоковольтного преобразователя - для питания счетчика;
- дискриминатора - для отбора по амплитуде импульсов, поступающих с усилителя;
- процессорного модуля для расчета плотности потока и передачи данных через
интерфейс RS-485.
Общий вид блока детектирования БДПН-101Д и входящих в его состав блока счетчика
тепловых нейтронов и блока сопряжения БС-101 представлен на рисунке 1.

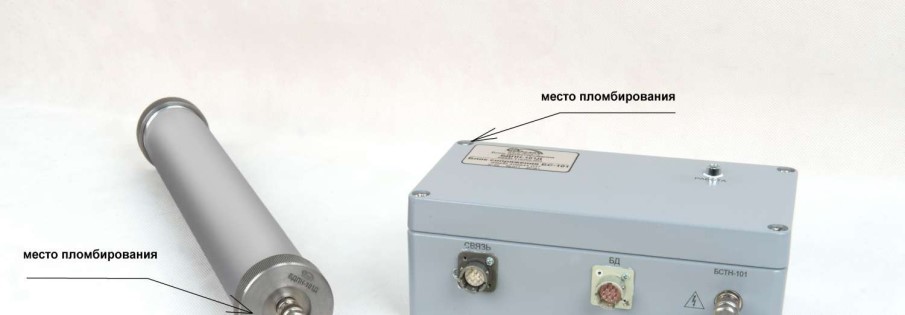

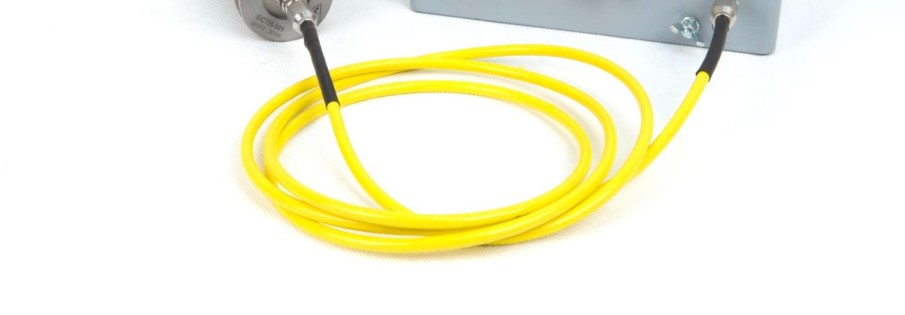

Рисунок 1 - Общий вид блока детектирования БДПН-101Д
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) дозиметра состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа
пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока с таблицами
градуировочных коэффициентов и констант, имеющего наименование и свой номер версии
исполнения;
- прикладного программного обеспечения «DWPТest», устанавливаемого на ПЭВМ,
имеющего возможность считывания текущей измерительной информации с блока и установки
(записи) параметров и констант в память блока.
Используемое программное обеспечение «DWPТest» носит служебный характер,
используется для считывания, отображения, корректировки и записи параметров и данных, в
измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Метрологически значимой частью ПО является встроенное ПО, включающее программу (код)
пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в
память блока.
Идентификационные данные программного обеспечения приведены в таблице 1.
-
808A0F7B15CC156BC9DCCE92B1489C20
Значение
BDPN-101
«DWPТest»
Не ниже 02.01.4.ХХ.ХХ
Не ниже 1.1.ХХ.ХХХХ
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО:
Встроенное ПО
ПО «DWPТest»
Номер версии (идентификационный номер) ПО
Встроенное ПО
ПО «DWPТest»
Цифровой идентификатор ПО
Встроенное ПО
ПО «DWPТest»
Алгоритм вычисления цифрового идентификатора
Встроенное ПО
ПО «DWPТest»
-
MD5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р50.2.077-2014 - средний.
Метрологические и технические характеристики
Значение
от 0,02 до 2·10
3
Таблица 2
Наименование параметра
Диапазон измерения ППТН, с
-1
·см
-2
Пределыдопускаемойосновнойотносительнойпогрешности
измерений ППТН, %
Время установления рабочего режима, мин., не более
±30
1
24
±10
Время непрерывной работы, ч, не менее
Нестабильность показаний за 24 ч непрерывной работы, %, не более
Напряжение питания постоянного тока, В
+6
12
-
3
400
Потребляемый ток, мА, не более
Габаритные размеры, мм, не более
- блок счетчика тепловых нейтронов БСТН-101
- блок сопряжения БС-101(ширина
´
высота
´
глубина)
Ø50
´
618
220
´
166
´
87
Лист № 3
Всего листов 5
±10
±10
Значение
1,0
1,0
от -10 до +60
до 98 % при +35
°
С
от 84,0 до 106,7
Наименование параметра
Масса, кг, не более
- блок счетчика тепловых нейтронов БСТН-101
- блок сопряжения БС-101
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- предельное значение относительной влажности, %
- атмосферное давление, кПа
Пределы допускаемой дополнительной относительной погрешности
измерений, %:
- при отклонении температуры окружающего воздуха относительно
нормальных условий (от +20 до +25°С)
- при повышении влажности окружающего воздуха до 98 % при +35
°
С
и более низких температурах относительно нормальных условий
(от 60 до 65 %)
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
(при условии замены узлов, выработавших свой ресурс)
30 000
10
на блоке сопряжения БС-101, и
руководства по эксплуатации
Знак утверждения типа
наносится фотоспособом на табличку, расположенную
типографскимспособомнатитульныелисты
ФВКМ.418252.004РЭ и паспорта ФВКМ. 418252.004ПС.
Комплектность средства измерений
Комплект поставки соответствует таблице 3.
Таблица 3
Обозначение
ФВКМ.418266.023
Количество (шт.)
1
ФВКМ.408844.037
ФВКМ.685636.058
ФВКМ.004001
ФВКМ.467110.009
Наименование
Блок счетчика тепловых нейтронов
БСТН-101
Блок сопряжения БС-101
Кабель сигнальный
Программное обеспечение «DWPTest»
Преобразователь интерфейса ПИ-100
1
*
*
*
для поверки
ФВКМ.301318.133Поверочное приспособление
ФВКМ.685636.082Кабель сигнальный поверочный
Интерфейсный кабель
*
для поверки
*
для поверки
*
для поверки
*
*
1
1
1
Монтажный комплект:
ОНЦ-БС-1(2) -10/14-Р12-1-В
СН6П-1(2) - 10/14 - Р12-1-В
ФВКМ.418252.004РЭРуководство по эксплуатации
ФВКМ.418252.004ПСПаспорт
ФВКМ.412915.193Упаковка
* Поставляется в соответствии с условиями поставки
Лист № 4
Всего листов 5
Поверка
осуществляетсяподокументуФВКМ.418252.004РЭ,раздел4«Методикаповерки»,
утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 25 октября 2016 г.
Основное средство поверки:
- установка поверочная нейтронного излучения с плутоний-бериллиевым (или
калифорниевым) источником типа УКПН-2М-Д, диапазон воспроизведения плотности потока
нейтронов от 10 до 400 нейтр·см
-2
·с
-1
, погрешность ±8 % (Рег. № 31390-06).
- Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт блока в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам
детектирования БДПН-101Д
1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
2 ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
4 ТУ 4361-134-31867313-2016 Блок детектирования БДПН-101Д. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Доза» (ООО НПП «Доза»)
ИНН 7735542228
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д.6
Тел. (495) 777-84-85, факс (495) 742-50-84,
, Е-mail:
Испытательные центры
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области», Центральное отделение)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Тел. (495) 994-22-10, факс (495) 994-22-11
, Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п.Менделеево, Главный
лабораторный корпус
Тел./факс (495) 744-81-12
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Лист № 5
Всего листов 5
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Тел. (495) 583-99-23, факс (495) 583-99-48
Е-mail:
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
