Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 64431

об утверждении типа средств измерений

Лист № 1

Всего листов

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ-92

Назначение средства измерений

Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92 предназначены для измерения

уровнеймощностисинусоидальногоилишумовогосигнала,импеданса,затухания

несогласованности и асимметрии в оборудовании систем передачи с частотным разделением

каналов емкостью до 600 каналов, систем передачи по силовым линиям, систем тональной

частоты и систем связи с частотной манипуляцией (FSK).

Описание средства измерений

Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92 (далее - комплексы) представляют

собой малогабаритные приборы с микропроцессорным управлением, работающие от

встроенных аккумуляторных батарей или от сети переменного тока через внешний адаптер.

Комплексы выпускаются в виде двух моделей: ЕТ 91 работает в диапазоне частот от 100 Гц

до 2,4 МГц, ЕТ 92 - в диапазоне частот от 100 Гц до 6 МГц, они объединяют в себе генератор

нормированныхэлектрическиханалоговыхиспытательныхсигналовиприемник-

измерительное устройство с переключаемым входным (75, 135, 150, 600, >3700 Ом) и

выходным (0, 75, 135, 150, 600 Ом) импедансом.

Принцип действия комплекса основан на воспроизведении эталонной частоты

задающим генератором с встроенным кварцевым источником частоты, формировании на

выходе комплекса синусоидальных одночастотных или многочастотных сигналов в заданном

диапазоне частот с заданным уровнем мощности и измерении уровней мощности

синусоидального или шумового сигнала, поступающего на вход, в широкополосном и

селективном режимах. Имеются встроенные мостовые схемы, позволяющие выполнять

измерения импеданса, затухания несогласованности и асимметрии. Имеется режим анализа

спектра (в нескольких диапазонах частот), режимы измерения широкополосного шума с

встроенным псофометрическим фильтром (согласно рекомендации МСЭ-Т О.41) и набором

полосовых фильтров в диапазонах от 0,1 до 2400 (6000) кГц, характеристики которых не

нормируются; режим измерения защищенности от переходов. Имеются также режимы

(по дополнительному заказу), не имеющие нормированных метрологических характеристик,

определения в каналах тональной частоты (от 200 до 3700 Гц) группового времени

прохождения, фазового джиттера и сдвига частоты и регистрации импульсных помех и

кратковременных перерывов.

Предусматривается передача результатов на накопитель памяти или с помощью

дополнительного программного обеспечения (ПО) на персональный компьютер (РС) через

USB-порт.

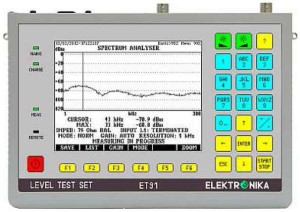

Видкомплексовспередипредставленнарисунке1,схемазащитыот

несанкционированного доступа на рисунке 2.

Наклейка с фирменным знаком

Рисунок 1Рисунок 2

Лист № 2

Всего листов 4

Программное обеспечение

Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО

от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно

Р 50.2.077-2014. Конструкция комплекса исключает возможность несанкционированного

влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе

производства. Доступ к внутренним частям комплекса, включая процессор, защищен

конструкцией комплекса и этикеткой. Модификация ПО возможна только на предприятии

изготовителя.

Идентификационные данные (признаки)

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Значение

ЕТ 91SW

SW 437

не ниже 2.06

ЕТ 92SW

SW 443

не ниже 2.36

Метрологические и технические и характеристики

Таблица 2 - Метрологические характеристики

Характеристика

Модель

Диапазон частот, кГц

Значение

ЕТ 91ЕТ 92

от 0,1 до 2400 от 0,1 до 6000

включ. включ.

-6

f±0,001

от -40 до +4 от -50 до +4

от - 40 до +10 от -50 до +10

0,3

от -100 до +10

от -120 до +10

20, 200, 1740, 1950, 3100

0,3

Пределы допускаемой абсолютной погрешности

выходного сигнала по частоте, кГц,

где f – номинальное значение частоты сигнала

Диапазон уровней выходного сигнала, дБм

- при импедансе 600 Ом

- при остальных значениях импеданса

Пределы допускаемой относительной погрешности

уровня выходного сигнала 0 дБм на частоте >200 Гц, дБ:

Диапазон измерения уровней сигнала, дБм

- в широкополосном режиме с выбранным полосовым

фильтром

- в селективном режиме с полосой 20 Гц

Полоса пропускания на уровне 3 дБ в режимах

селективного измерения, Гц

Пределы допускаемой относительной погрешности

измерения уровня сигнала 0 дБм на частоте >200 Гц, дБ

Затухание псофометрического фильтра относительно

частоты 0,8 кГц, дБ,

на частотах, кГц:

0,1

0,2

0,3

0,5

0,8

1,0

3,0

3,5

4,0

5,0

6,0

21,0±2

10,6±1

3,6±1

1±1

5,6±1

8,5±2

15,0±3

Лист № 3

Всего листов 4

Значение

ЕТ 91ЕТ 92

от 0 до 40 -

±2

±1

от 0 до 40 -

Характеристика

Модель

Диапазон измерения затухания асимметрии, дБ

Пределы допускаемой относительной погрешности

измерения затухания асимметрии (40 дБ), дБ

- от 0,2 до 9,9 кГц

- от 10 до 2400 кГц

Диапазон измерения затухания несогласованности, дБ

Пределы допускаемой относительной погрешности

измерения затухания несогласованности (20 дБ), дБ

- от 0,2 до 9,9 кГц -

от 10 до 500 кГц -

от 10 до 2400 кГц

Диапазон измерения импеданса, Ом

- от 10 до 2400 кГц

- от 0,1 до 9,9 кГц

Пределы допускаемой абсолютной погрешности

измерения импеданса Z, Ом, не более

- от 0,2 до 9,9 кГц

- от 10 до 2400 кГц

±0,1

Z+5

±0,05

Z+5

±2

±1

±2

от 50 до 400

от 300 до 1600

Значение

от +5 до +40

от 5 до 95

Таблица 3 - Технические характеристики

Характеристика

Рабочие условия применения:

- температура окружающей среды,

- относительная влажность воздуха, %

Условия транспортирования и хранения:

- температура окружающей среды,

- относительная влажность воздуха при 45

C, %

Габаритные размеры (длина

ширина

высота), мм

Масса, включая батарейный блок, кг, не более

от -25 до +55

224

160

1,5

По условиям эксплуатации комплексы удовлетворяют требованиям, предъявляемым к

аппаратуре группы 3 ГОСТ 22261-94.

Питание комплексов осуществляется от сети переменного тока через сетевой

адаптер ~(100-240)/=15 В (макс. 1,0 А) или от внутреннего источника питания (блок NIMH

аккумуляторных батарей).

Знак утверждения типа

наносится на заднюю сторону комплекса в виде наклеиваемой этикетки и на руководство по

эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование

Комплекс измерительный ВЧ-связи

Сетевой адаптер

Измерительные кабели: симметричные

и коаксиальные

Кабель USB-порта

ОбозначениеКолич.

ЕТ 91 ЕТ 92 1

Y 146-025EU1

Y107-213Y107-4204

Y107-268Y107-268

Y107-2691

Лист № 4

Всего листов 4

Наименование

USB-накопитель

Руководство по эксплуатации

Методика поверки

Сумка для переноски прибора и

принадлежностей

ОбозначениеTrial.

Y146-019 1

ОМ 437-011-004R OM-443-013-009R 1

Y 147-0141

Поверка

осуществляется по документу МП 65954-16 «Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92.

Методика поверки», утвержденному ФГУП ЦНИИС 21 сентября 2016 г.

Основные средства поверки:

- частотомер электронно-счетный Ч3-63/1 (регистрационный № 9084-90);

- вольтметр переменного тока диодный компенсационный В3-49 (регистрационный

№ 5477-76).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о

поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к комплексам

измерительным ВЧ-связи ЕТ 91, ЕТ-92

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

Техническая документация кооператива техники связи "ELEKTRONIKA", Венгрия.

Изготовитель

Кооператив техники связи "ELEKTRONIKA", Венгрия

Адрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54

Тел. (36-1)340-2136; факс 340-2139

E-mail:

sales@elektronika.hu

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Центральныйнаучно-

исследовательский институт связи» (ФГУП ЦНИИС)

Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8

Тел. (495)368-97-70; факс (495)674-00-67

E-mail:

metrolog@zniis.ru

Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений

в целях утверждения типа № 30112-13 от 22.03.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.
