Рефлектометры ETDR 10, ETDR 10С, ETDR 10А, ГРСИ 65953-16
Номер госреестра:
65953-16
Наименование СИ:
Рефлектометры
Обозначение типа:
ETDR 10, ETDR 10С, ETDR 10А
Производитель:
Кооператив техники связи "Elektronika", Венгрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64428
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры ETDR 10, ETDR 10С, ETDR 10А
Назначение средства измерений
РефлектометрыETDR 10,ETDR 10С,ETDR 10А(далее-рефлектометры)
предназначены для формирования измерительного сигнала в виде зондирующего импульса с
заданной амплитудой и длительностью и измерения времени, затрачиваемого импульсом для
прохождения по кабелю.
Описание средства измерений
Рефлектометр представляет собой малогабаритной прибор, включающий в себя
генератор импульсных сигналов и приемник, анализирующий поступающий на вход сигнал.
Принцип действия рефлектометра основан на принципе радара. Погрешность
измерения времени, затрачиваемого импульсом для прохождения по кабелю и отражения его
обратно от места обнаружения проблемы (неоднородности), определятся погрешностью
встроенного кварцевого генератора. Измеренное время, преобразуется в расстояние для кабелей
с установленной оператором скоростью распространения электрического сигнала (или типа
кабеля). Отображаемая рефлектограмма показывает неоднородности импеданса вдоль всей
длины кабеля. Прибор позволяет определить место возникновения следующих проблем на
кабеле длиной до 32 км: обрыв проводников, короткое замыкание проводников, изменение типа
кабеля (наличие вставок), плохие контакты, разбитость пар, изгибы, отводы и др.
Приборы выпускаются в трех модификациях: ETDR 10 - для симметричных кабелей,
ETDR 10С - для коаксиальных кабелей, ETDR 10А для симметричных кабелей. Модификация:
ETDR 10А имеет три версии: А1, А2 и А3.
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО
от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно
Р 50.2.077-2014. Конструкция комплекса исключает возможность несанкционированного
влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе
производства. Доступ к внутренним частям комплекса, включая процессор, защищен
конструкцией комплекса и этикеткой. Модификация ПО возможна только на предприятии
изготовителя.
Место для
наклейки

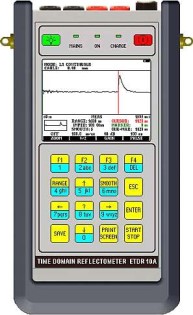

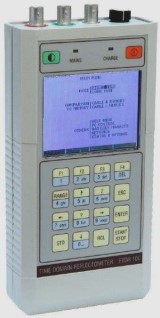

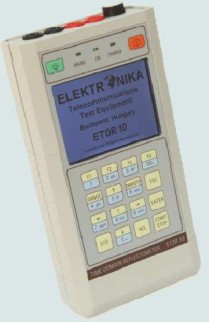

Рисунок 1 - Общий вид ETDR 10, ETDR 10С и ETDR 10АРисунок 2 - Схема пломбировки
Лист № 2
Всего листов 4
Таблица 1 - Идентификационные данные ПО
Модификации прибора
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
ETDR 10
etdr_10
не ниже
4.10
-
ETDR 10С
etdr_10с
не ниже
3.40
-
ETDR 10А
etdr_10а
не ниже
2.08А1/2.08А2/2.08А3
-
Метрологические и технические характеристики
Характеристика
Таблица 2 - Метрологические характеристики
Значение
ETDR 10ETDR 10С
А1
ETDR 10А
А2А3
4915200
±
500
Частота тактового сигнала, Гц
Пределы допускаемой абсолютной погрешности по
частоте тактового сигнала, Гц
Диапазоны расстояний
1
для определения места
повреждения, м
16, 32, 64, 160, 320, 640, 1600, 3200, 6400, 16000,
32000
0,53 0,3
0,11 0,06
0,4 0,2
Разрешающая способность при определении места
повреждения относительно диапазона, %
- без функции увеличения масштаба0,3
- с функцией увеличения масштаба 0,06
Пределы допускаемой погрешности определения0,2
расстояния относительно диапазона
2
, %
Длительность зондирующего импульса, нс
- для непупинизированного кабеля
- для пупинизированного кабеля330000
3-6000
--330000-
4±0,410±1,0
Максимальная амплитуда зондирующего импульса,12±1,2
В
Импеданс (номинальное значение), Ом120
50; 75; 93100100100
120135120
135150135
150600150
Максимально допустимое напряжение на входе, В
переменного тока, 50 Гц (эфф. напр.)350
постоянного тока500
250 350 - 350
400 500 200 500
1
Максимальная величина диапазона измерений зависит от типа и состояния кабеля.
2
Величина измеренного расстояния является расчетной величиной, определяемой по измеренному времени
прохождения зондирующего импульса, погрешность измерения времени определяется погрешностью по частоте
тактового сигнала прибора и установленным значением разрешающей способности.
Лист № 3
Всего листов 4
Значение
Таблица 3 - Технические характеристики
Характеристика
Диапазон температур окружающей среды,
°
C
- рабочий
- транспортирования и хранения
Габариты (длина
´
ширина
´
высота), мм, не более
Масса, кг, не более
от 0 до +50
от -20 до +70
200
´
100
´
40
0,8
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети
переменного тока напряжением (220±22) В, частотой (50
±
1) Гц.
Потребованиямкэлектробезопасностииэлектромагнитнойсовместимости
(по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и
ГОСТ Р 51522.1-2011.
Знак утверждения типа
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность приборов
Наименование
Рефлектометр
Сетевой адаптер
Измерительные кабели
Руководство по эксплуатации
Обозначение
ETDR 10
Y 146-001
365-500-000 -
1 шт.
ОМ 418-000-000
ETDR 10С
Y 146-029
Y107-268 -
3 шт.
ОМ 407-000-000
Методика поверки
Сумка для переноски прибора и
принадлежностей
Y 147-007
Колич.
ETDR 10А1
Y 146-0291
Y107-367 - 1 шт.*
Y107-368 - 1 шт.
ОМ 464-000-001А1
ОМ 464-000-002А
ОМ 464-000-003А
1
1
* Количество комплектов кабелей (для ETDR 10) и кабелей указанного типа (для ETDR 10С
и ETDR 10А) указано в колонке таблицы «Обозначение».
Поверка
осуществляется по документу МП 65953-16 «Рефлектометры ETDR 10, ETDR 10С, ETDR 10А.
Методика поверки», утвержденному ФГУП ЦНИИС 21.09.2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
- осциллограф цифровой GDS-2202, регистрационный № 33756-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
рефлектометрам ETDR 10, ETDR 10С, ETDR 10А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТР51522.1-2011Совместимостьтехническихсредствэлектромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения.
Требования и методы испытаний
Техническаядокументацияфирмы-изготовителя-Кооперативатехникисвязи
ELEKTRONIKA, Венгрия.
Изготовитель
Кооператив техники связи ELEKTRONIKA, Венгрия
Адрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136; Факс 340-2139
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Центральныйнаучно-
исследовательский институт связи» (ФГУП ЦНИИС)
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
