Номер госреестра:
65943-16
Наименование СИ:
Газоанализаторы
Обозначение типа:
ПГА-600
Производитель:
ЗАО "НПП "Электронстандарт", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64418
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ПГА-600
Назначение средства измерений
Газоанализаторы ПГА-600 предназначены для измерений объемной доли метана, пропана,
диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина
неэтилированного, массовой концентрации или объемной доли изобутилена, оксида углерода,
сероводорода, диоксида азота, диоксида серы, аммиака и хлора в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы являются портативными многоканальными приборами непрерывного
действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли диоксида углерода, метана, пропана или
бензина неэтилированного - оптический инфракрасный, основанный на селективном
поглощении молекулами определяемого компонента электромагнитного излучения и измерении
интенсивности инфракрасного излучения после прохождения им среды, содержащей
определяемый компонент;
- по измерительным каналам объемной доли кислорода, массовой концентрации оксида
углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора - электрохимический,
основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в
результате химической реакции с участием молекул определяемого компонента;
- по измерительному каналу изобутилена - фотоионизационный, основанный на измерении
электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами,
излучаемыми источником вакуумного ультрафиолетового излучения.
Способ забора пробы - диффузионный.
Конструктивно газоанализатор выполнен одноблочным в металлическом или пластиковом
корпусе, отличающихся весовыми характеристиками. В корпусе газоанализатора размещены
блок электроники и датчики.
Блокэлектроникигазоанализаторовосуществляетусиление,аналого-цифровое
преобразование сигналов от датчиков, вычисление результатов измерений с учетом занесенных
при градуировке в память газоанализатора коэффициентам и прочим настроечным параметрам,
вывод информации на многострочный жидкокристаллический дисплей, а также сравнение
значений выходных сигналов с заданными пороговыми значениями и выработку управляющих
сигналов для световой и звуковой сигнализации.
Газоанализатор осуществляет индикацию степени разряда аккумуляторов, световую и
звуковую сигнализацию по достижения 2-х заданных пороговых уровней.
В корпус газоанализатора могут быть установлены от 1 до 6 датчиков в различном
сочетании, в зависимости от исполнения:
а) один или два оптических датчика;
б) один оптический и один фотоионизационный датчик;
в) один фотоионизационный датчик;
г) до 4-х электрохимических датчиков на разные газы дополнительно к датчикам в
соответствии с пп. а) - в).
Возможна поставка газоанализаторов только с электрохимическими датчиками.
Питание газоанализатора осуществляется от аккумуляторной батареи номинальным
напряжением 2,4 В (два аккумулятора типа Ni МH VHAA-2000).
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени
защиты IP54 по ГОСТ 14254-96.
Газоанализатор выполнен во взрывозащищенном исполнении и соответствуют
требованиям технического регламента ТС ТР 012/2011, ГОСТ 30852.0, ГОСТ 30852.10.
Лист № 2
Всего листов 6
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное
изготовителем и обеспечивающее выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных
преобразователей содержания определяемых компонентов в воздухе рабочей зоны;
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- хранение измерительной информации в памяти газоанализатора.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
1) непрерывное сравнение текущих результатов измерений с заданными пороговыми
значениями срабатывания сигнализации;
2) непрерывную самодиагностику аппаратной части газоанализатора.
Газоанализатор имеет взрывозащиту вида «искробезопасная цепь» и маркировку взрывозащиты
1ExibIICT4 X, где Х означает, что заряд аккумуляторов осуществляется от сетевого зарядного
устройства только вне взрывоопасных зон.
Внешний вид газоанализатора, место нанесения знака утверждения типа и схема
пломбирования корпуса газоанализатора от несанкционированного доступа представлены на
рисунке 1.

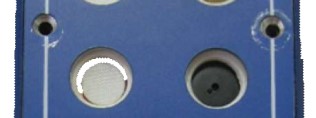

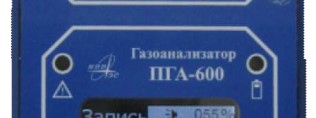

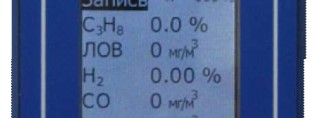

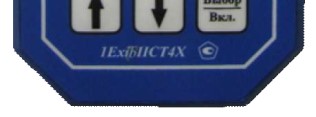

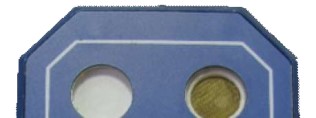

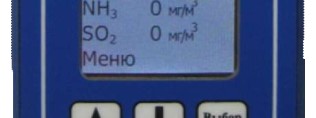

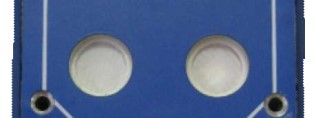

а) вид спереди

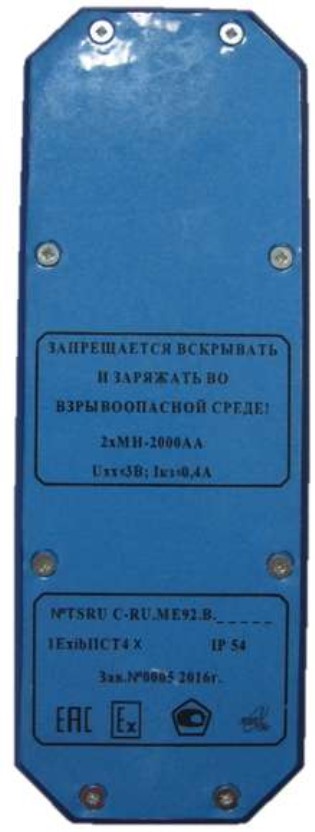

б) вид сзади
Рисунок 1 - Внешний вид газоанализатора ПГА-600
Знак утверждения типа
Место пломбирования
от
несанкционированного
доступа
Лист № 3
Всего листов 6
Встроенное ПО газоанализатора идентифицируется посредством отображения надписи
«Programma PGA-600» и номера версии на дисплее при включении.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО газоанализатора ПГА-600
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм расчета цифрового идентификатора ПО
Значение
643.ЕСКТ.00004-01
v.01
А41С78254
CRC32
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение
контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной
версии.
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемой основной погрешности и время
установления показаний газоанализаторов по измерительным каналам приведены в таблицах 2 и 3.
Таблица 2
УсловноеОпределяемыйДиапазон измере-Пределы допускаемой ос-Предел допус-
обозначе- компонент ний содержания новной погрешности каемого времени
ние изме- определяемого абсолютнойприведен- установления
рительногокомпонентаной к ко-показаний T
0,9д
,
канала нечному с
значению
диапазона
измерений
*, %
СН
4
-Ометан (СН
4
)от 0 до 5 % об.д.-±430
С
3
Н
8
-Опропан (С
3
Н
8
)от 0 до 2 % об.д.-±530
БНЗ-Опарыбензинаот 0 до 50 % ±5 % -60
неэтилирован-НКПРНКПР
ного (ГОСТ Р
51866-2002)
СО
2
-Одиоксид углеро- от 0 до 2 % об.д.-±560
да (СО
2
)
Н
2
-Еводород (Н
2
)от 0 до 2 % об.д.±(0,2+0,04∙-60
Сх) %
об.д.
О
2
-Екислород (О
2
)от 0 до 30 % об.д.-±560
Примечания:
1) Индексы О, Х или Е в условном обозначении измерительного канала указывают на тип сен-
сора в датчике: оптический, фотоионизационный или электрохимический соответственно.
2) С
X
- содержание определяемого компонента на входе газоанализатора, объемная доля, %
3) * - к верхнему пределу диапазона измерений.
Лист № 4
Всего листов 6
Таблица 3
Условное Определяе- Диапазон измерений содержа- Пределы допускаемой Предел до-
обозначе- мый ния основной погрешно- пускаемого
ние изме- компонент определяемого компонента сти времени ус-
рительно-
массовой кон- объемной до- абсолют- относи-
тановления
го канала
центрации,ли,нойтельной,
показаний
мг/м
3
млн
-1
% T
0,9д
, с
С
4
Н
8
-Хизобутиленот 0 до 100от 0 до 44±25 мг/м
3
-30
(i-C
4
H
8
) включ. включ.
св. 100 до 700св. 44 до 300-±25 %
СО-Еоксид углеро-от 0 до 20от 0 до 17±5 мг/м
3
-60
да (СО) включ. включ.
св. 17 до 103-±25 %
св. 20 до 120
Н
2
S-Есероводородот 0 до 10от 0 до 7±2,5 мг/м
3
-60
(Н
2
S) включ. включ. - ±25 %
св. 10 до 45св. 7 до 32
NO
2
-Едиоксид азотаот 0 до 2от 0 до 1±0,5 мг/м
3
-60
(NO
2
) включ. включ.
св. 2 до 20-±25 %
св. 1 до 10,5
SО
2
-Едиоксид серыот 0 до 10от 0 до 3,8±2,5 мг/м
3
-60
(SО
2
) включ. включ.
св. 3,8 до 18,8-±25 %
св. 10 до 50
NH
3
-Еаммиак (NH
3
)от 0 до 20от 0 до 28±5 мг/м
3
-90
включ. включ.
св. 28 до 99-±25 %
св. 20 до 75
Cl
2
-Ехлор (Cl
2
)от 0 до 1 включ.от 0 до 0,3±0,25-60
включ.мг/м
3
св. 1 до 5св. 0,3 до 1,6±25 %
-
Примечания:
1) Метрологические характеристики газоанализаторов по каналу изобутилена с фотоиониза-
ционным сенсором С
4
Н
8
-Х (обозначение канала ЛОВ - «летучие органические вещества») ус-
тановлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор может
применяться как средство измерений при наличии в анализируемой воздушной среде только
одного определяемого компонента (изобутилена), для многокомпонентных сред переменного
состава канал ЛОВ используется только для общей оценки загазованности.
2) Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выра-
женных в единицах массовой концентрации, мг/м
3
, в единицы объемной доли, млн
-1
, выполнен
согласно ГОСТ 12.1.005-88 для условий 20
o
С и 760 мм рт. ст.
Прочие метрологические и технические характеристики газоанализаторов приведены в
таблице 4.
Лист № 5
Всего листов 6
0,5
±0,2
Значение
±
0,5
0,5
2
16
10
210
70
40
0,7
0,5
20000
10
Таблица 4
Характеристика
Предел допускаемой вариации показаний газоанализатора, в долях от пре-
дела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности газоанализатора, вы-
званной изменением температуры окружающей среды в диапазоне от минус
20 до 40 °С на каждые 10°С, равны, в долях от предела допускаемой основ-
ной погрешности:
- по измерительным каналам метана (СН
4
), пропана (С
3
Н
8
), паров бензина
неэтилированного
- по измерительным каналам диоксида углерода (СО
2
), водорода (Н
2
), ки-
слорода (О
2
), изобутилена (i-C
4
H
8
), оксида углерода (СО), сероводорода
(Н
2
S), двуокиси азота (NO
2
), диоксида серы (SО
2
) , аммиака (NH
3
), хлора
(Cl
2
)
Предел допускаемого изменения показаний газоанализатора за 8 ч непре-
рывной работы, в долях от предела допускаемой основной погрешности
Время прогрева газоанализаторов, мин, не более
Время непрерывной работы газоанализаторов без подзарядки
аккумуляторов, ч, не менее:
- с оптическими и электрохимическими датчиками
- с фотоионизационным датчиком
Габаритные размеры газоанализатора, мм не более:
- высота
- ширина
- длина
Масса, кг, не более:
- металлический корпус
- пластиковый корпус
Средняя наработка на отказ, ч
Средний срок службы, лет
Условия эксплуатации
диапазон температуры окружающей среды, °С
относительная влажность при температуре 35°С, %
диапазон атмосферного давления, кПа
от -20 до +40
до 95
от 84,0 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
табличку на задней стороне корпуса газоанализатора.
Комплектность средства измерений
Комплект поставки газоанализатора указан в таблице 5.
Газоанализатор ПГА-600
1 шт.
1 экз.
Таблица 5
Обозначение
Наименование
Кол-во
Примечание
Переченьизмерительных
каналов по заказу
ЕСКТ.413311.007 РЭ
МП-242-2005-2016
Руководство по эксплуатации
Методика поверки
Комплект принадлежностей
1
компл.
Зарядное устройство, trial,
камера калибровочная (по
требованию заказчика)
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МП-242-2005-2016 "Газоанализаторы ПГА-600. Методика
поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 04 марта 2016 г.
Основные средства поверки:
- стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92
и ТУ 2114-014-20810646-2014;
- генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, модификация ГГС-Р или ГГС-Т
или ГГС-К в комплекте источниками микропотока по ИБЯЛ.418319.013 ТУ
- рабочий эталон 1-го разряда - комплекс ГГП-1, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 48775-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
ПГА-600
1 Перечень измерений, относящихся к сфере государственного регулирования обеспече-
ния единства измерений и производимых при выполнении работ по обеспечению безопасных
условий и охраны труда, в том числе на опасных производственных объектах (Приказ
Министерства здравоохранения и социального развития Российской Федерации от 9 сентября
2011 г. N 1034н).
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны.
4 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Газоанализаторы ПГА-600. Технические условия ЕСКТ.413311.007 ТУ.
Изготовитель
ЗАО «НПП «Электронстандарт»
ИНН 7810098300
Адрес: 196084, Санкт-Петербург, Цветочная ул., д.25, корпус 3
Телефон/факс: (812) 676-28-81/(812)676-28-86; E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18483-99 | Газоанализаторы | Родос-01 | НПФ "Родос", г.Ульяновск | 1 год | Перейти |
| 29814-05 | Газоанализаторы-сигнализаторы | УГ-101 | ЗАО "Полигаз Плюс", г.Москва | 1 год | Перейти |
| 71567-18 | Газоанализаторы оптические | LaserGas III мод. LaserGas III Single Path и LaserGas III Portable HF Analyzer | Фирма "Neo monitors as", Норвегия | 1 год | Перейти |
| 33549-12 | Газоанализаторы стационарные со сменными сенсорами взрывозащищенные | ССС-903 | ЗАО "Электронстандарт-Прибор", г.С.-Петербург | 1 год | Перейти |
| 21843-01 | Газоанализаторы ультрафиолетовые трассовые | ДОАС-4Р | ООО НТЦ "Эридан-1", г.Обнинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
